Bộ Hiển Thị Cơ 7 Đoạn (Mechanical Seven Segment Display)

Quan trọng: Có một phiên bản mới chỉ dùng một camshaft. Bạn nên dùng phiên bản đó thay vì bản này.

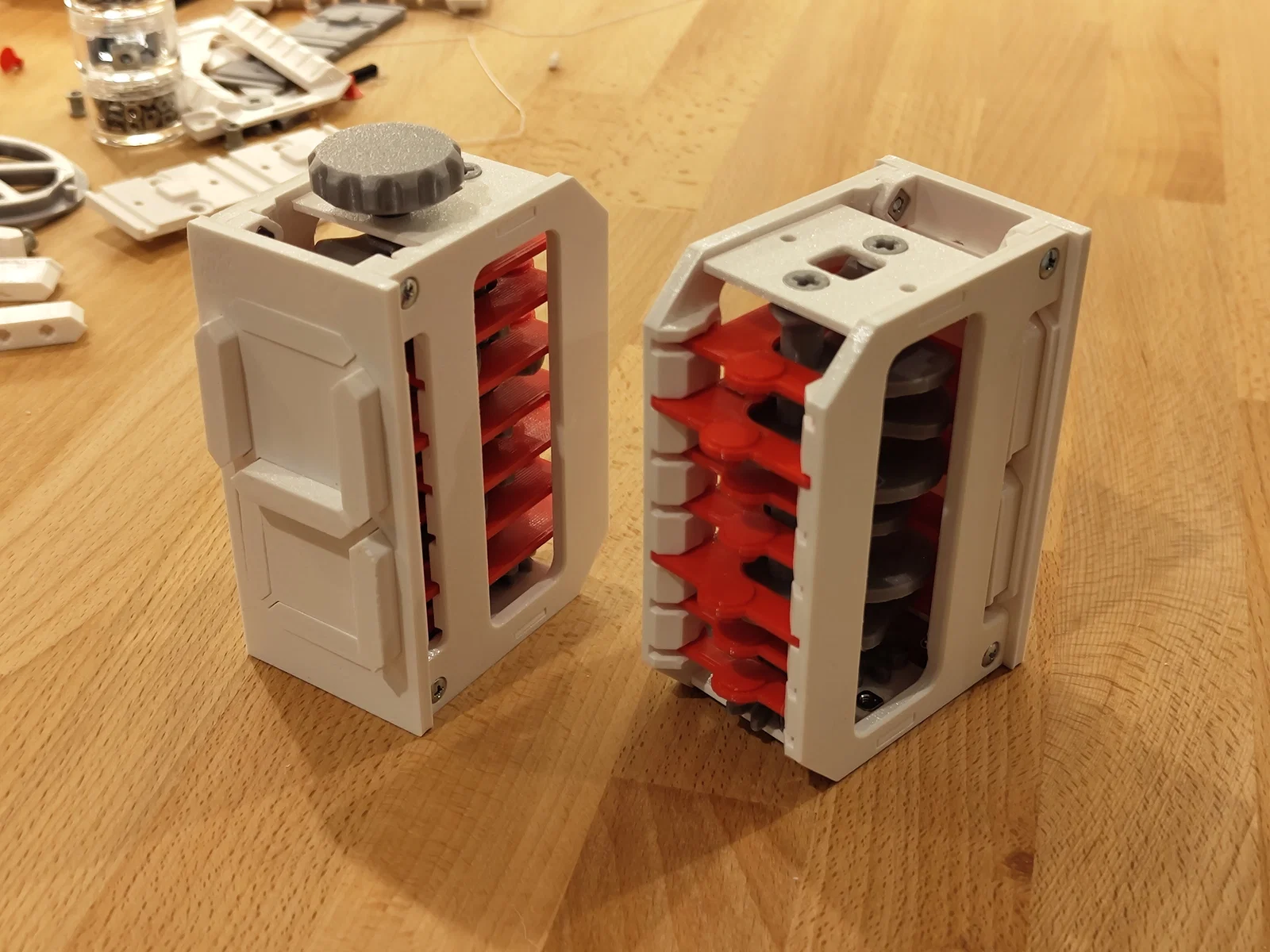

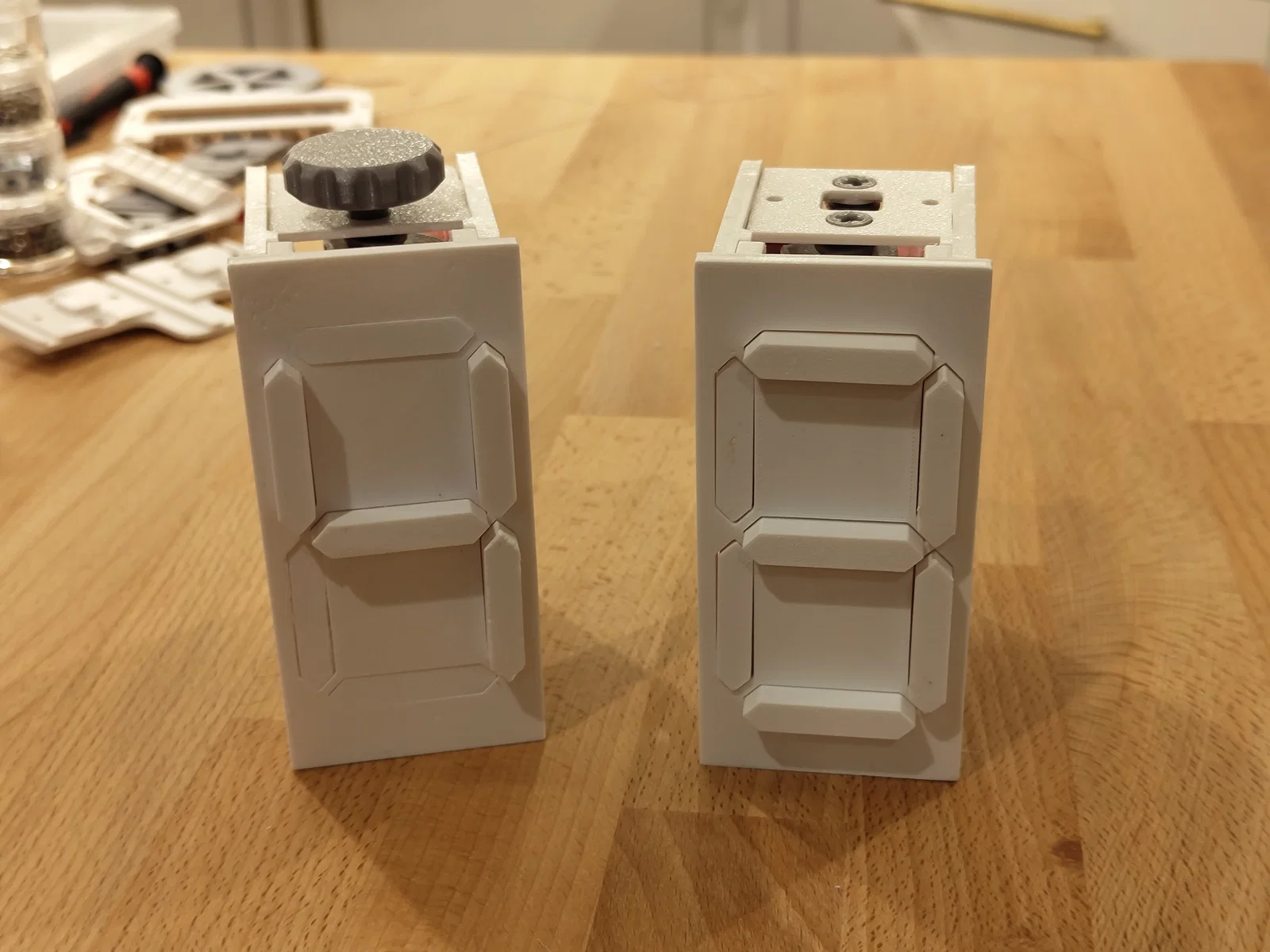

Đây là một mechanical seven segment display đếm từ 0 đến 9 bằng một cặp camshaft.

Non-printed parts

• 4x Square M3 Nuts
• 4x M3x6 screws (hoặc dài hơn)
• Keo dán nhựa (không dán vẫn chạy được, nhưng sẽ dựa vào trọng lực và ma sát để giữ các phần ở đúng vị trí)

Printed parts

• 1x Front plate
• 2x Side plate
• 2x Bottom Plate
• 7x Segment
• 2x Pusher Right
• 2x Pusher Left
• 3x Pusher Center
• 7x Pusher Pin
• 1x Camshaft
• 1x Camshaft Counterpart
• Tùy chọn: Knob. Cụm này cũng có thể được truyền động bằng Lego Technic axle

Printing

Hai camshaft nên in theo kiểu dựng đứng và dùng supports (mình dùng organic supports). Các phần còn lại có thể in nằm phẳng, không cần supports.

Assembly

1. Gắn bốn square M3 nuts vào front plate và dán cố định lại
2. Lắp một pusher pin vào mỗi pusher plate và dán cố định.
3. Nối một segment vào mỗi pusher như trong hình.
4. Đặt các segment vào front plate.
5. Gắn side plate ở phía mà các pusher không có lỗ mở, rồi bắt vít cố định.

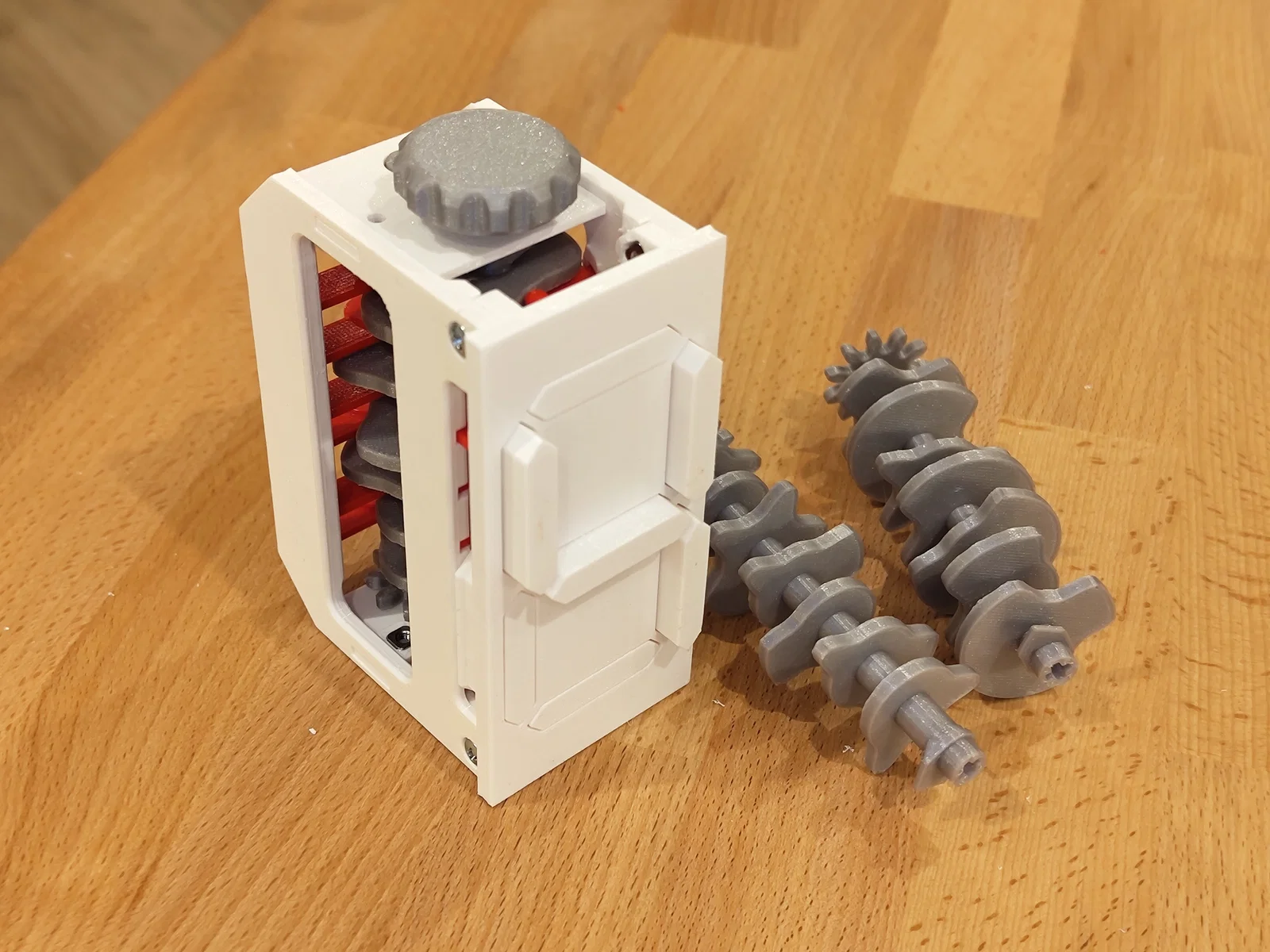

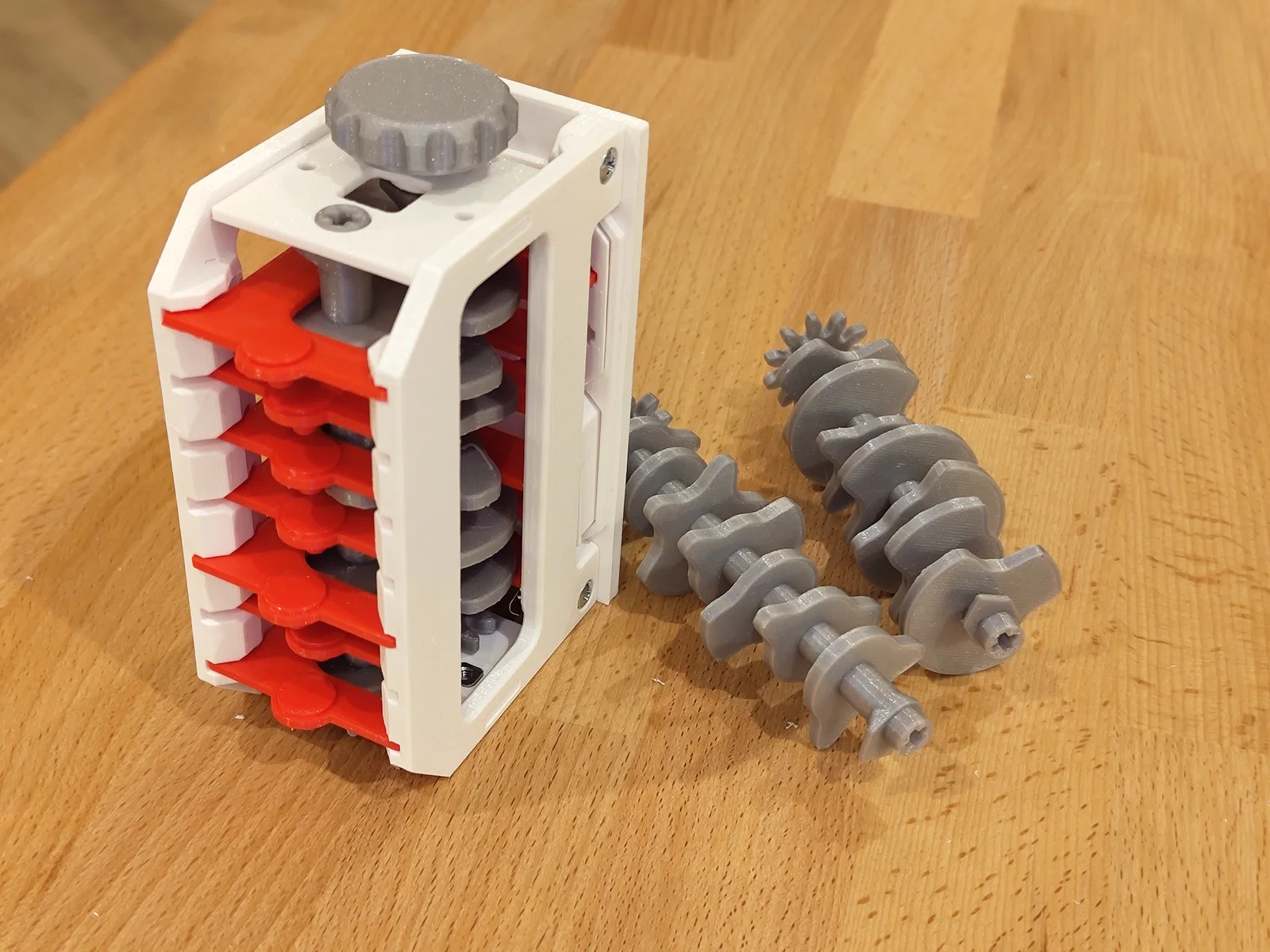

6. Đặt hai camshaft vào giữa top và bottom plate, rồi canh sao cho các mũi tên ở đầu camshaft thẳng hàng với nhau.
7. Đưa cụm camshaft vào trong bộ khung.
8. Gắn side plate còn lại và bắt vít cố định.
9. Gắn knob
