Cơ chế cánh quạt bước biến đổi cải tiến kèm đế trưng bày

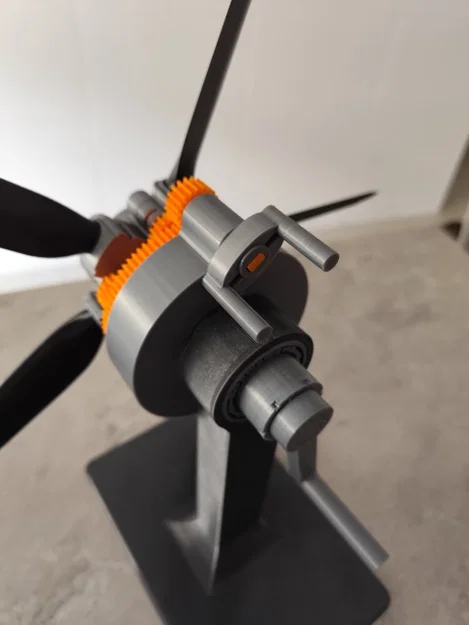

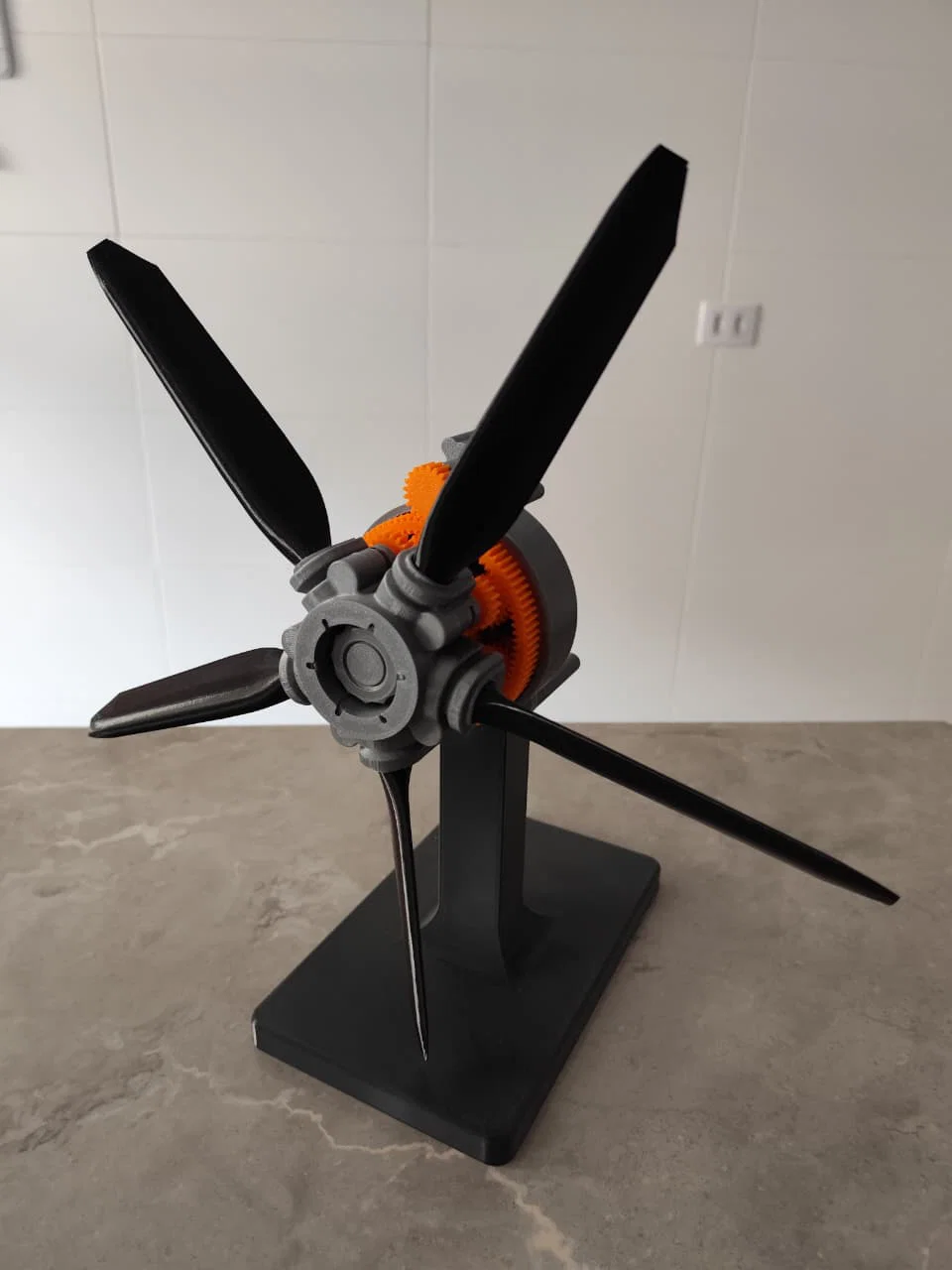

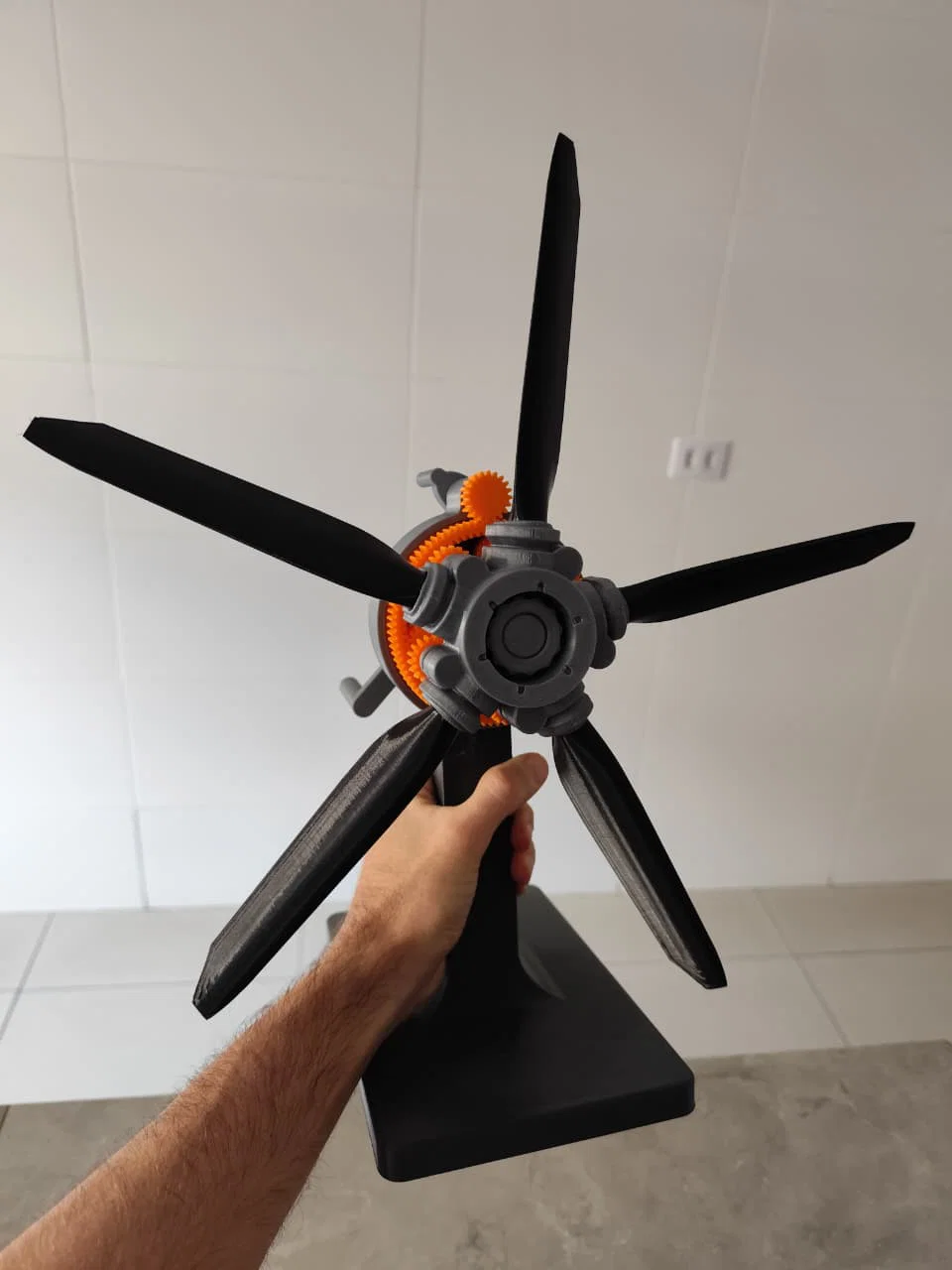

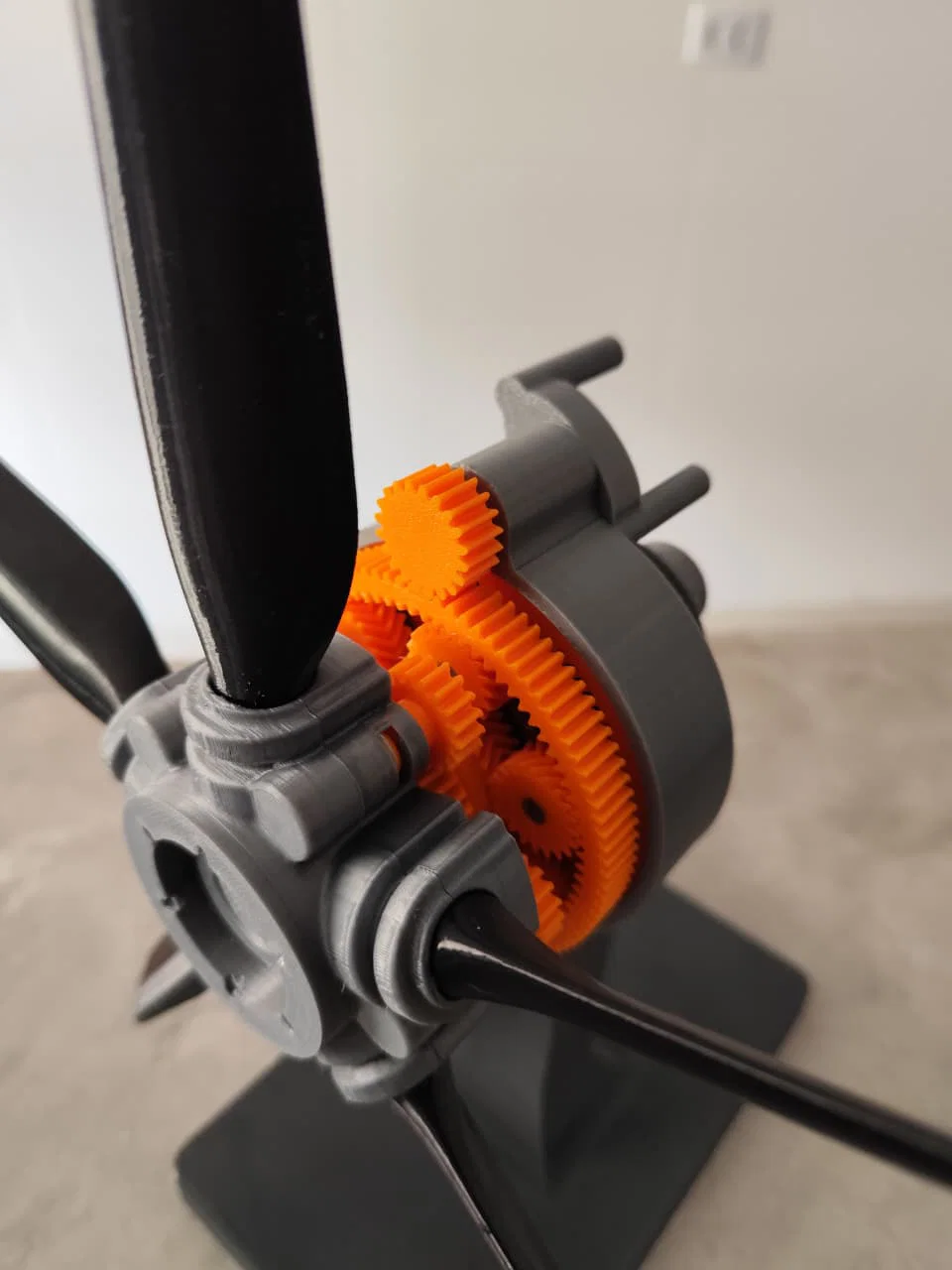

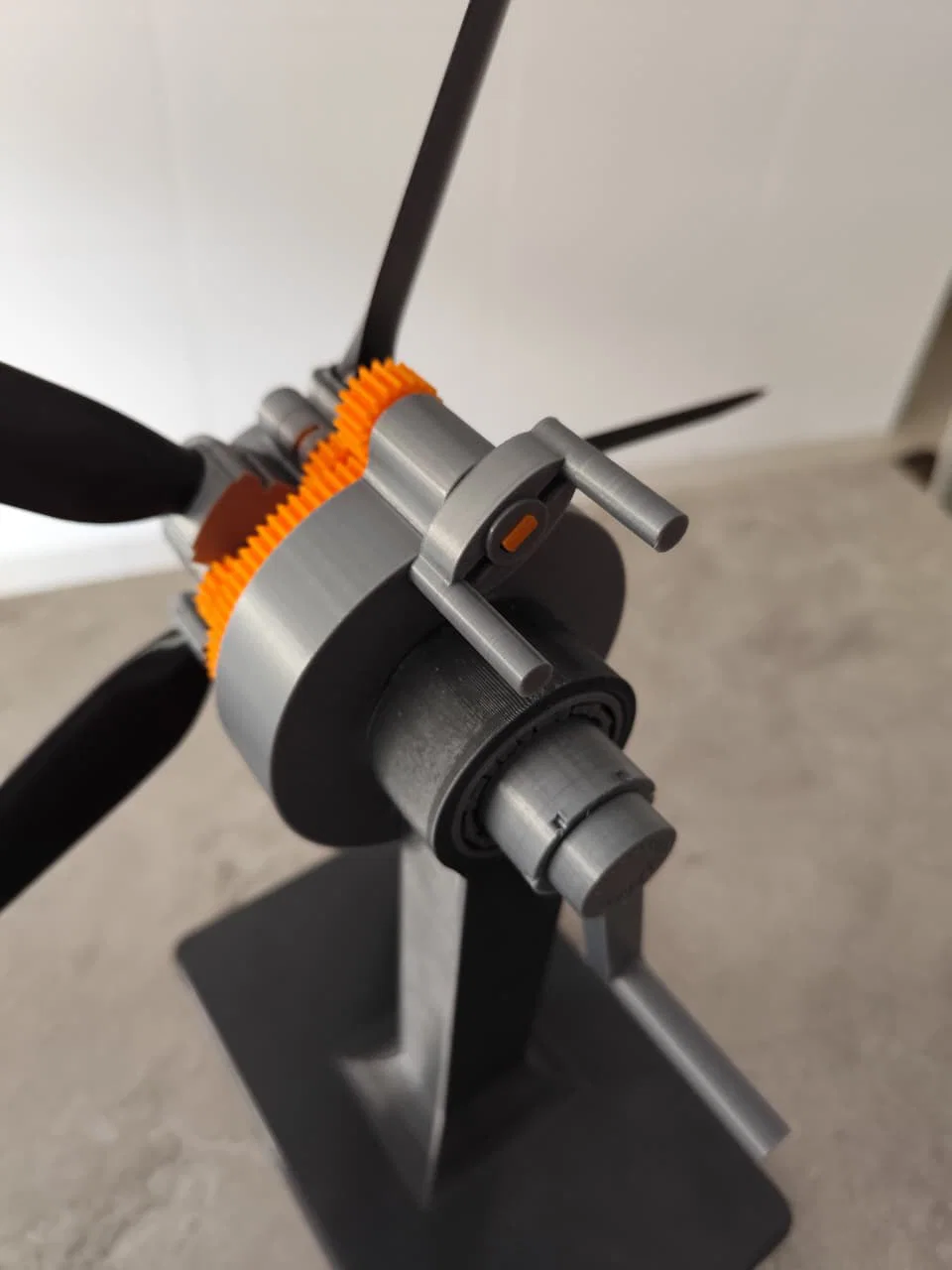

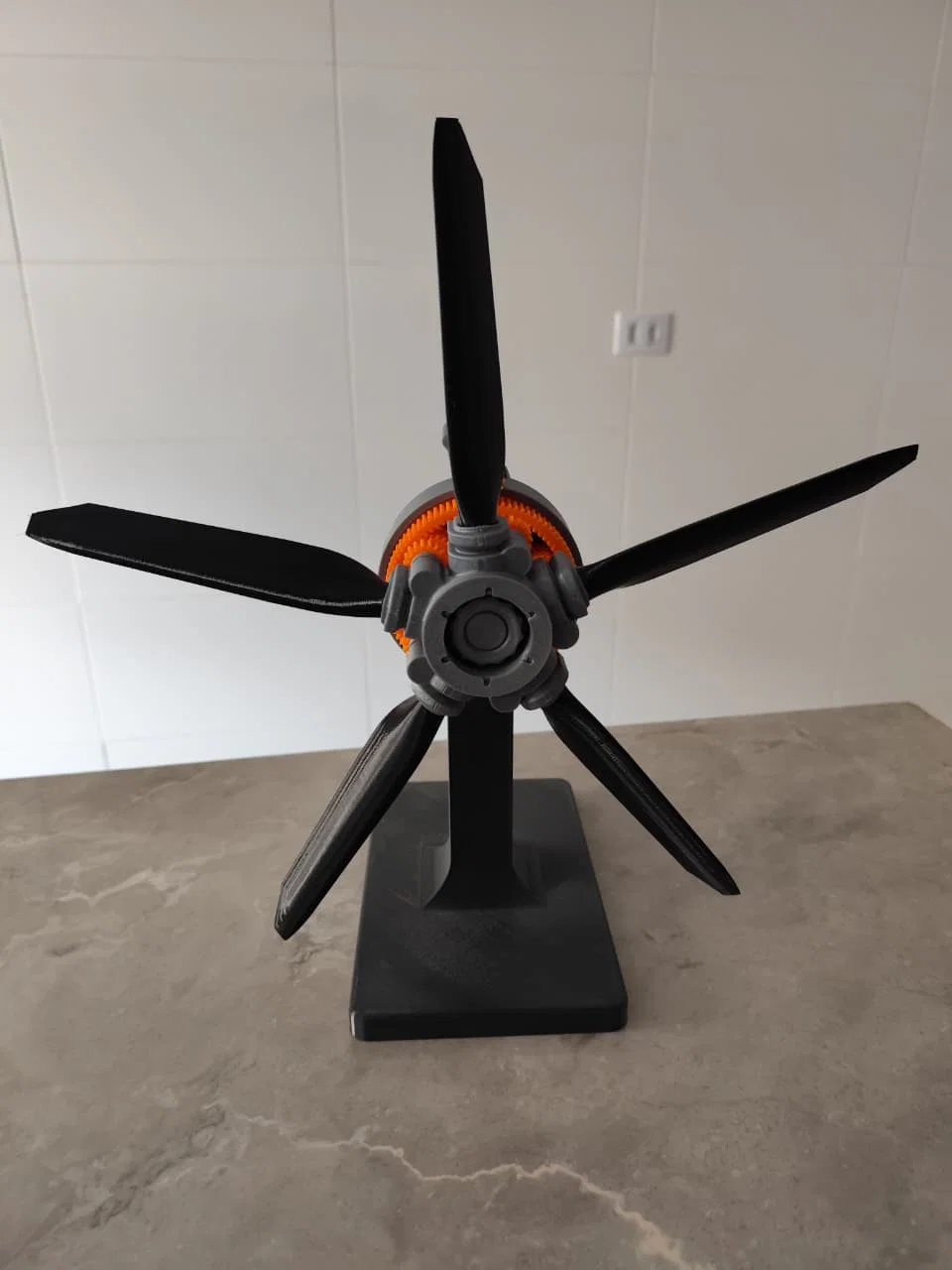

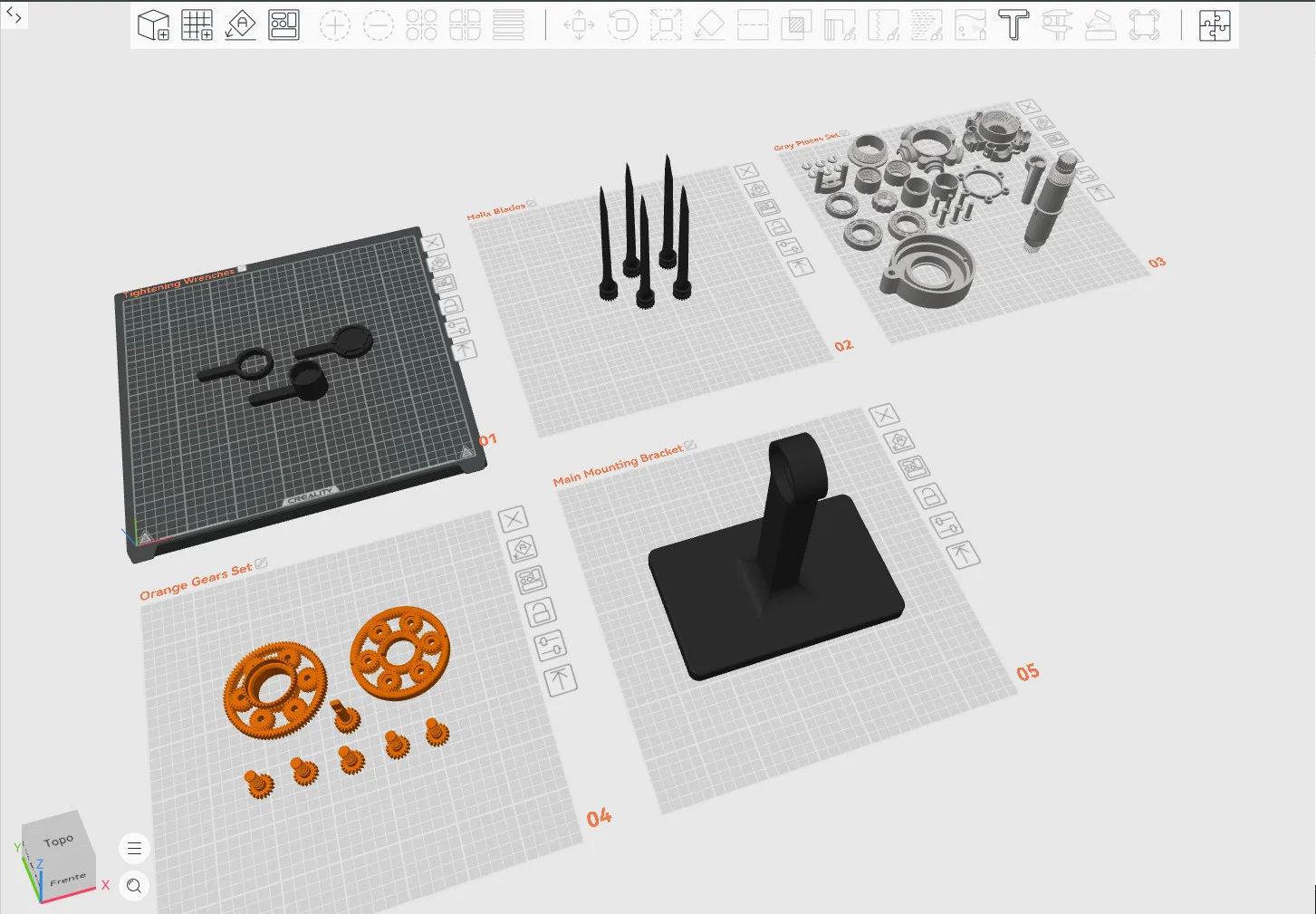

Đây là bản remix của cơ chế cánh quạt bước biến đổi gốc do Chris B. thiết kế. Sau khi in và lắp ráp mô hình gốc, mình quyết định thực hiện một vài cải tiến nhỏ để tăng độ bền, độ cứng, chuyển động và vẻ ngoài tổng thể cho cơ chế này. Mục tiêu của bản remix này là giữ nguyên ý tưởng gốc nhưng làm cho việc lắp ráp trở nên đáng tin cậy hơn, phù hợp để làm một mô hình trưng bày hoàn chỉnh. Thay đổi kỹ thuật chính là tăng khoảng cách điều chỉnh bước trục/bánh răng từ 6 mm lên 8 mm. Qua các bài kiểm tra, phiên bản 6 mm bị gãy ba lần, nên mình đã thiết kế lại khu vực này để làm cho nó cứng cáp hơn. Mình cũng thay đổi hệ thống hành tinh thành thiết lập 6 bánh răng, giúp cơ chế cứng cáp hơn nhiều và tránh việc cơ chế điều chỉnh bước cánh quạt bị trượt răng khi vận hành. Các cánh quạt được phóng to lên 145 mm, mang lại vẻ ngoài ấn tượng và thực tế hơn. Mình cũng thực hiện một số điều chỉnh nhỏ để cải thiện diện tích tiếp xúc giữa các bộ phận cơ khí, giúp các linh kiện khớp và hoạt động mượt mà hơn. Phiên bản này cũng bao gồm một đế trưng bày phù hợp. Sau khi in phiên bản đủ màu với các cánh quạt dài, mô hình trở thành món đồ trang trí kệ rất tuyệt, lý tưởng để trưng bày như một mô hình in 3D lấy cảm hứng từ kỹ thuật, hàng không hoặc cơ khí. Các tệp đính kèm được tổ chức để giúp việc in ấn dễ dàng hơn, đặc biệt là in nhiều màu. Mình đã in phiên bản của mình bằng PETG với ba màu, và các tệp .3mf đã được tách theo màu để đơn giản hóa quy trình in. Những gì bao gồm: Cơ chế cánh quạt bước biến đổi đã cải tiến Hệ thống hành tinh 6 bánh răng Cánh quạt 145 mm được phóng to Đế trưng bày/lắp ráp Tệp .3mf tạo bằng OrcaSlicer V2.4.0 Mẹo in và hướng dẫn Hình ảnh mô hình đã lắp ráp Cấu trúc thư mục: 3mf_file — Chứa các tệp .3mf tạo bằng OrcaSlicer V2.4.0. instructions — Chứa các mẹo in hữu ích và lưu ý khi lắp ráp. pics — Chứa ảnh của mô hình đã lắp ráp. Lưu ý khi in: Mình in mô hình này trên máy Creality K2 Plus, nhưng không cần dùng toàn bộ diện tích bàn in, nên bạn có thể in trên các máy 3D nhỏ hơn tùy thuộc vào thiết lập slicer và hướng đặt linh kiện. Mình in các bộ phận bằng PETG với ba màu. Các loại nhựa khác có thể cũng dùng được, nhưng PETG cho độ bền và độ dẻo tốt cho các bộ phận cơ khí. Một số bộ phận có thể cần lắp ráp cẩn thận và điều chỉnh nhỏ tùy theo độ hiệu chuẩn, vật liệu và dung sai máy in của bạn. Để có kết quả tốt nhất, hãy đảm bảo các bộ phận chuyển động được in sạch sẽ và kiểm tra độ khớp trước khi lắp ráp hoàn thiện. Ghi công: Mô hình gốc của Chris B. Bản remix này dựa trên thiết kế gốc của anh ấy, với các cải tiến về cơ khí, cánh quạt lớn hơn, hệ thống hành tinh 6 bánh răng và thêm đế trưng bày.
