Marci's Mount - Ngàm in 3D cho kính thiên văn Hadley

Cập nhật tháng 6 năm '26:

Tại thời điểm mình tạo ra chiếc ngàm này, không có quá nhiều lựa chọn trên thị trường. Đây là một dự án làm vội vì mình rất muốn ra ngoài để ngắm sao, và nó hoạt động hiệu quả đến mức mình quyết định chia sẻ thiết kế này. Trong thời gian gần đây, đã có nhiều thiết kế tốt hơn ra đời, ví dụ như hai mẫu này. Mình khuyên bạn nên làm theo một trong những mẫu đó thay vì mẫu này. Tuy nhiên, mình cực kỳ khuyến khích bạn thêm ổ bi phương vị (azimuth bearing) giống như mình đã trình bày ở đây, đó là một nâng cấp rất đáng giá.

Mình sẽ vẫn giữ lại mô hình này phòng khi có ai đó cần file, cũng như để tham khảo hướng dẫn làm phần đế gỗ.

Bài đăng gốc

Mình muốn làm một chiếc ngàm rocker cho chiếc kính thiên văn Hadley của mình, và vì mình không có sẵn dụng cụ làm mộc, mình đã quyết định in 3D toàn bộ. Mục tiêu chính là làm cho nó thật chắc chắn, không bị rung lắc, và kết quả đã rất mỹ mãn.

Chiếc ngàm này sử dụng hai đĩa đường kính 45 cm cho chuyển động phương vị. Toàn bộ thiết kế dựa trên kích thước này nên rất tiếc là nó không dùng được cho các đĩa nhỏ hơn. Có thể sau này mình sẽ làm phiên bản có thể điều chỉnh được. Các thanh giằng có đường kính 12mm.

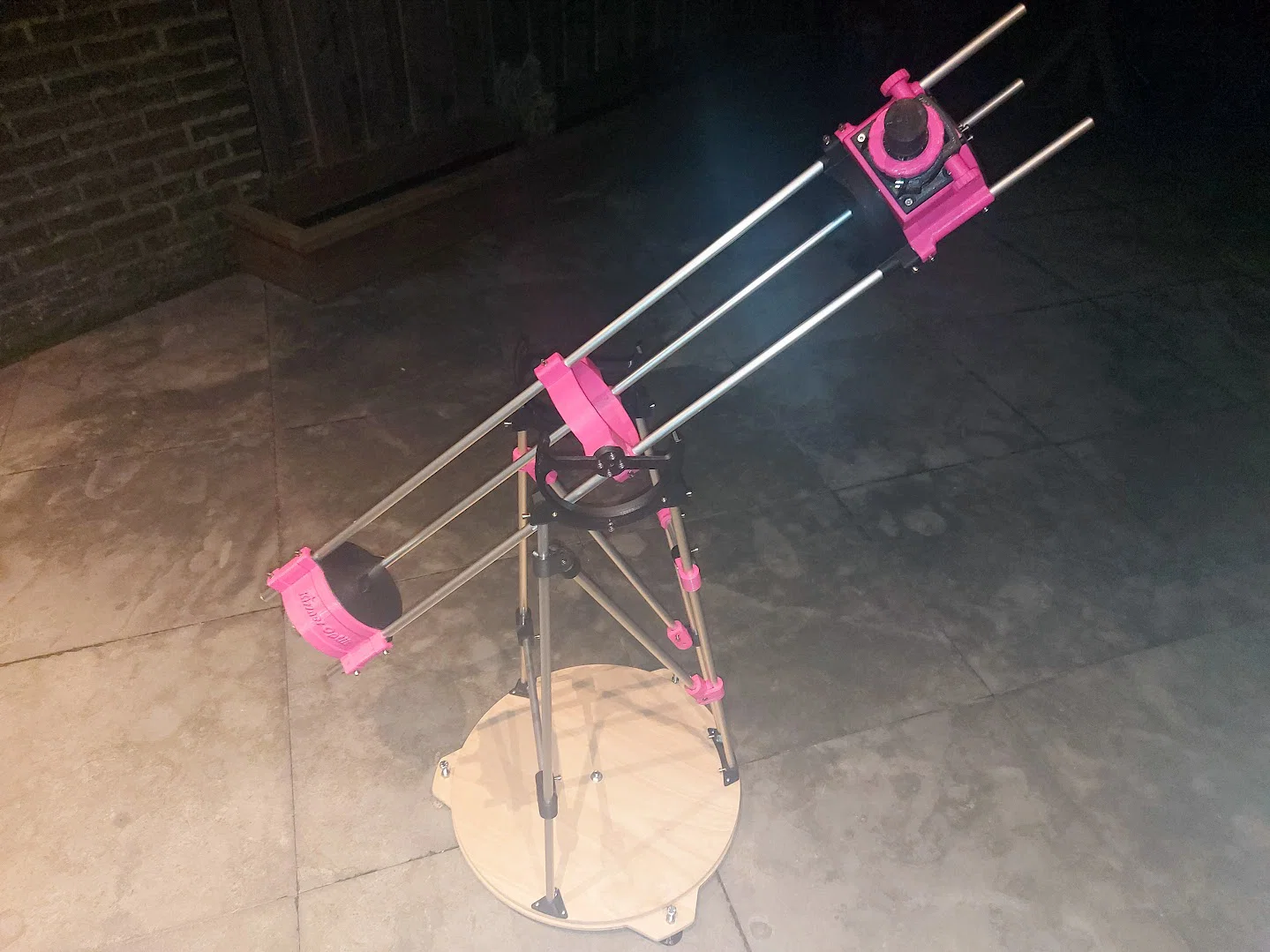

Tâm ổ bi trên Hadley nằm cách mặt đất khoảng 70 cm, tạo tư thế rất thoải mái khi ngồi quan sát. Mình khuyên bạn nên căn chỉnh bộ lấy nét (focuser) như trong hình, điều này tạo ra sự khác biệt lớn, nhất là khi quan sát các vật thể ở vị trí thấp.

Đặc điểm

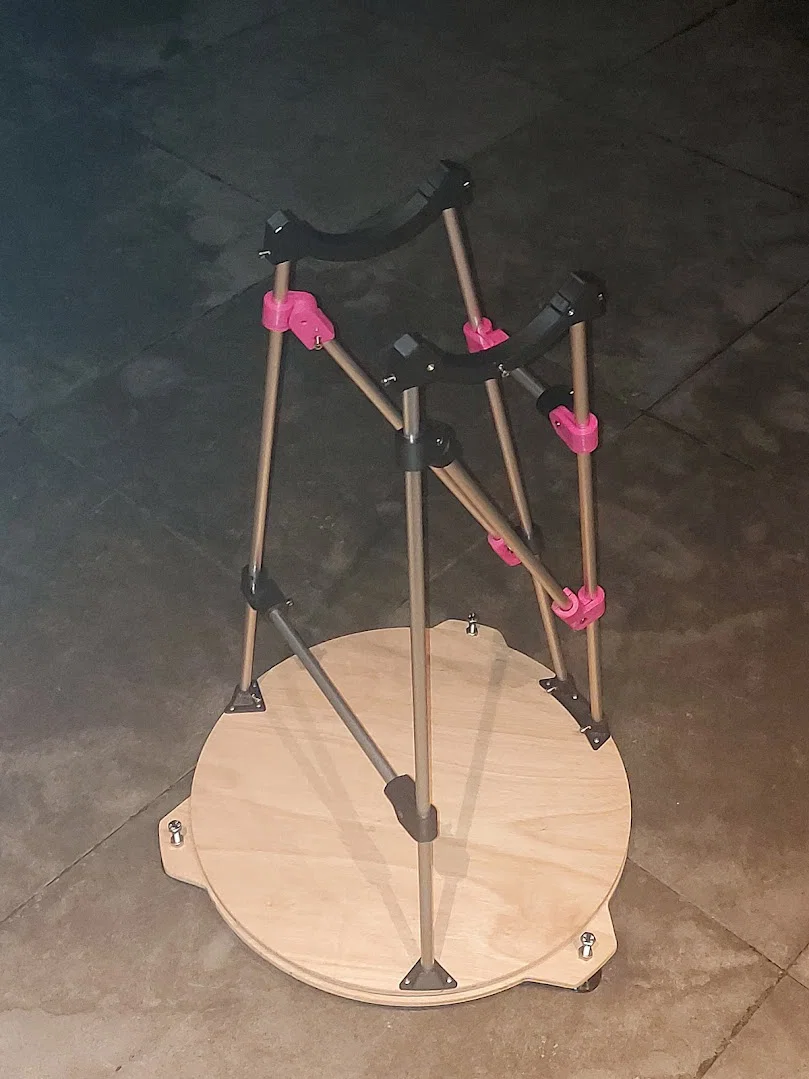

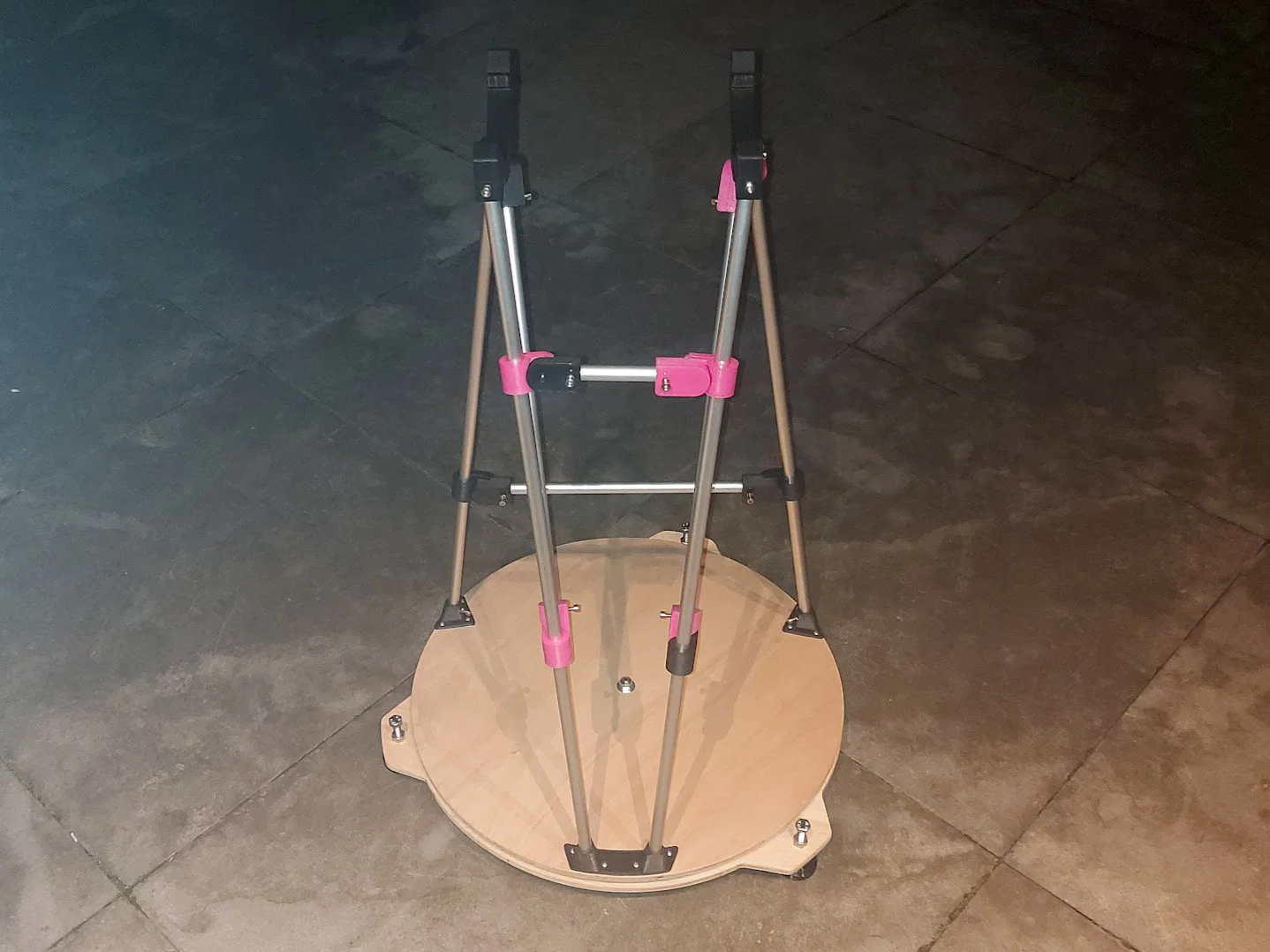

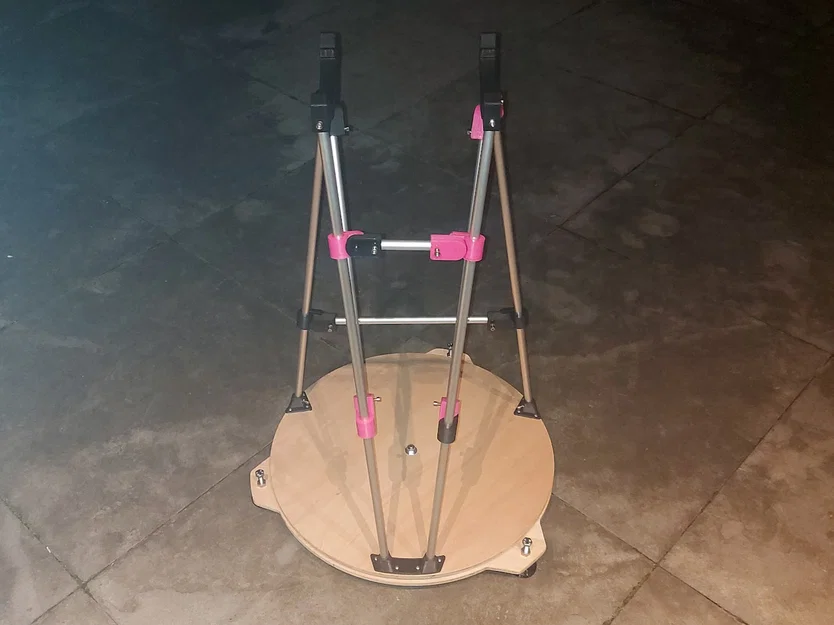

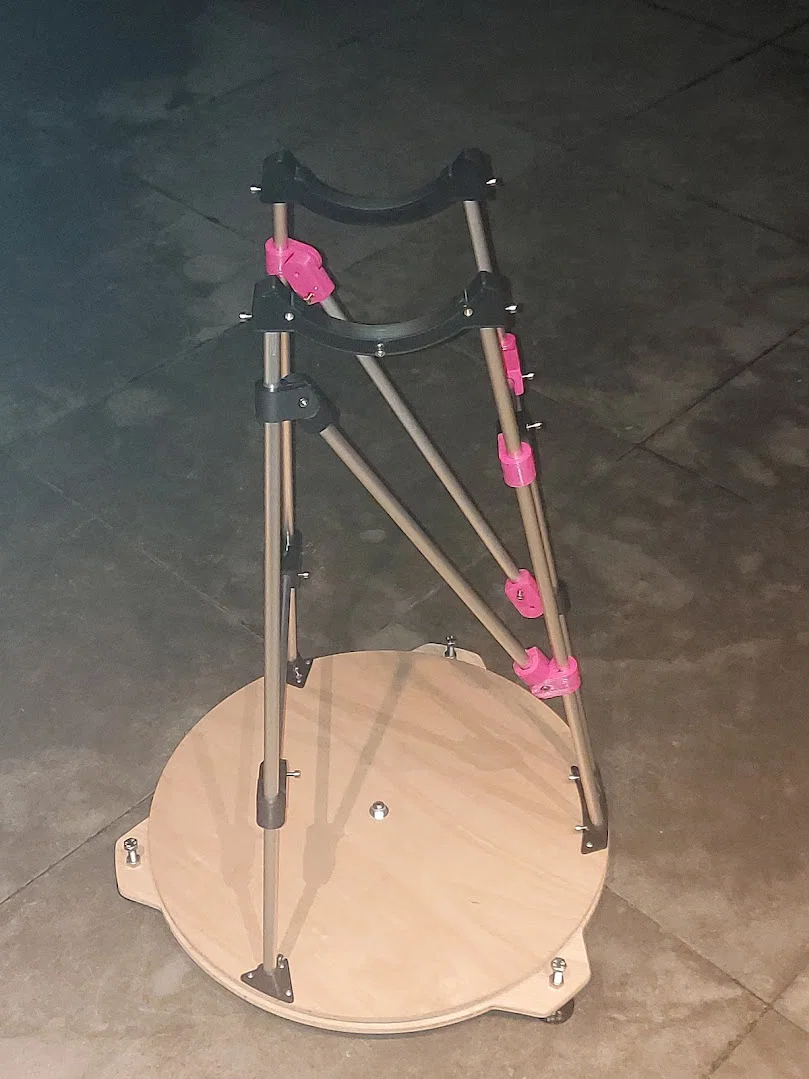

• Ngàm được thiết kế tập trung vào độ cứng cáp. Hình dáng chữ M kết hợp với các thanh giằng ngang và chéo giúp ngàm gần như không bị rung lắc.
• Tất cả file đều dễ in, không cần hỗ trợ (supports). Chúng dễ dàng in trên các máy in nhỏ; nếu bạn đã in được Hadley, bạn chắc chắn in được ngàm này.
• Ngàm sử dụng một đĩa nhựa vinyl đặt trên các miếng lót teflon, giúp chuyển động rất mượt mà.
• Trọng lượng rất nhẹ và dễ dàng tháo rời để cất giữ hoặc mang đi xa.

Hướng dẫn

In 3D

In các mô hình theo hướng này. Không cần dùng support.

Lưu ý rằng các khớp nối ổ bi và chân đế phía sau không giống nhau! Hãy đảm bảo bạn in đúng bên trái và bên phải (chúng đều có đánh dấu). Bạn sẽ cần 8 cái cho khớp cuối và 8 cái cho khớp giữa.

In phần chân với 100% infill. Đối với các khớp ổ bi và miếng nối cuối, mình đã đính kèm các file modifier cho chốt nhiệt (heat inserts) (các vòng tròn màu trong ảnh trên), hãy cài đặt infill là 100%. Chúng sẽ tự động nằm đúng vị trí khi bạn tải vào slicer.

Các khớp giữa có độ cong lớn ở phía dưới, có thể hơi khó in với một số máy. Mình khuyên bạn nên in thử trước khi in cả bộ. Mình đã đính kèm phiên bản có hỗ trợ tùy chỉnh. Để sử dụng chúng, hãy chia nhỏ vật thể, sau đó in các phần hỗ trợ với 1 lớp đáy, 1 lớp vách (perimeter), không lớp trên và 0% infill. Phần hỗ trợ này in rất nhanh, ít tốn nhựa và dễ tách, cho bề mặt sạch đẹp.

Các phần hỗ trợ sẽ trông như thế này trong phần mềm slicer.

Lắp các chốt nhiệt M4x6. Ba chốt ở bên cạnh khớp ổ bi là tùy chọn, dùng để gắn kẹp tạo độ căng cho ổ bi, hoặc giá đỡ thị kính và các phụ kiện khác.

Chế tạo

Cắt các ống nhôm theo kích thước. Bốn chân cần cắt khá chính xác; vẫn có chút sai số cho phép nhưng không nhiều, hãy cố gắng sai số trong khoảng 5mm.

• Chân trước, 2x: 655 mm
• Chân sau, 2x: 642 mm

Chiều dài các thanh khác không quá quan trọng. Với các thanh chéo, mình dùng hai đoạn dài nhất còn dư, khoảng 350 mm. Thanh ngang trước khoảng 100mm, thanh sau khoảng 250mm. Với thanh sau, hãy đảm bảo nó đủ thấp để kính không chạm vào khi hướng lên cao.

Lắp ráp

Đế gỗ

Khoan lỗ tâm 8mm vào các đĩa. Lắp 3 chân cách đều nhau trên mép của đĩa dưới. Mình đã làm kiểu có thể điều chỉnh nhưng hóa ra hơi dư thừa; mình chưa dùng bao giờ. Hãy tùy ý sáng tạo theo cách của bạn.

Ở đĩa dưới, lắp bu-lông trung tâm với long đền ở cả hai mặt, siết chặt bằng đai ốc để tránh rung lắc. Lắp 3 miếng lót teflon cách đều quanh bu-lông trung tâm và đặt ngay tại mép đĩa vinyl. Mình phải khoan rộng lỗ tâm của đĩa vinyl để vừa với bu-lông.

Trên đĩa trên, lắp chân của ngàm bằng vít gỗ, cách đều nhau dọc theo mép. Hãy chú ý đặt đúng bên trái và bên phải theo đánh dấu. Đặt nó lên trên đĩa vinyl, thêm long đền vào bu-lông trung tâm và siết đai ốc chống trượt (nyloc nut).

Lắp ngàm

• Lắp các khớp cuối vào từng thanh ngang bằng vít M4x8. Mỗi bốn chân cần 2 khớp giữa. Lắp chúng theo hướng ngược nhau để đầu vít điều chỉnh hướng ra ngoài; điều này sẽ hữu ích sau này.
• Lắp chân vào đế; đảm bảo chúng đã vào hết nấc và cố định bằng vít M4x8. Sau đó, lắp các khớp ổ bi lên trên, kiểm tra đánh dấu để căn chỉnh. Đẩy thanh kim loại vào hết cỡ (có thể hơi khó) và cố định bằng vít M4x8.
• Lắp thanh ngang trước bằng vít M4x15 vào khớp giữa, nhưng đừng siết chặt vội. Điều chỉnh vị trí thanh để đặt độ rộng giữa các khớp ổ bi. Hãy canh chừng chừng rồi nhẹ nhàng đặt Hadley lên trên. Điều chỉnh lại vị trí cho đến khi mặt ngoài của khớp ổ bi phẳng với các mặt bích trên Hadley, sau đó siết chặt. Có thể lúc này phần sau vẫn chưa thẳng hoàn toàn.
• Lặp lại với thanh ngang sau để các khớp ổ bi thẳng hàng.
• Lắp các thanh chéo.
• Điều chỉnh lại cho đến khi ưng ý, sau đó kiểm tra kỹ lại toàn bộ vít. Điều này giúp tăng độ cứng cáp đáng kể. Hệ thống giờ đây sẽ rất chắc chắn.

• Điều chỉnh độ căng của đai ốc nyloc ở tâm. Nó phải đủ chặt để đĩa trên không bị lắc, nhưng vẫn xoay tự do được. Kiểm tra bằng cách dùng hai tay xoay ngàm, chỉ nên có rất ít ma sát.

Trời quang mây tạnh!

Chiếc ngàm này đã phục vụ mình rất tốt và mình nghĩ bạn cũng sẽ thích nó. Khi quan sát, mình thấy dùng hai tay giữ ổ bi của Hadley và điều khiển như vô lăng xe hơi là cách tốt nhất, giúp hạn chế rung lắc tối đa. Chúc bạn ngắm sao vui vẻ!
