Bộ Hiển Thị Seven Segment Cơ Khí (Phiên bản 2)

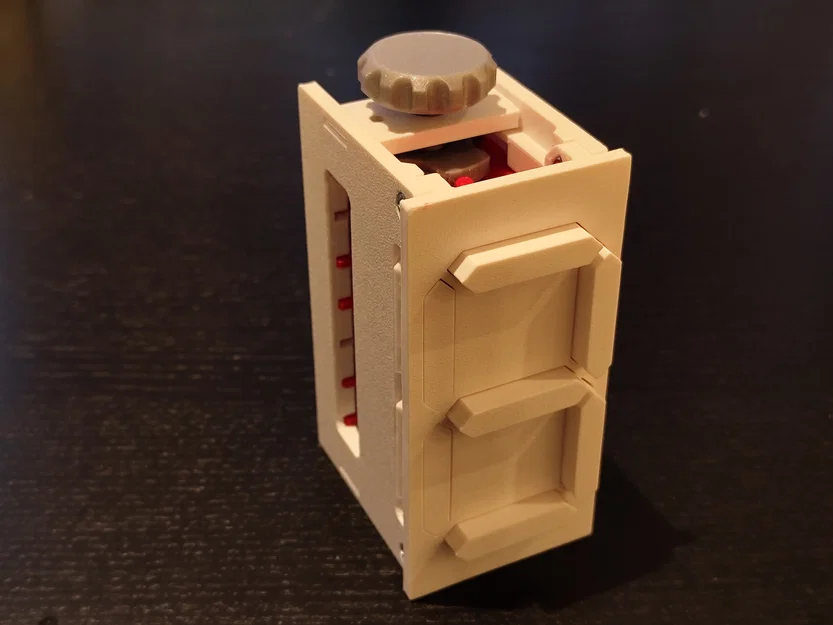

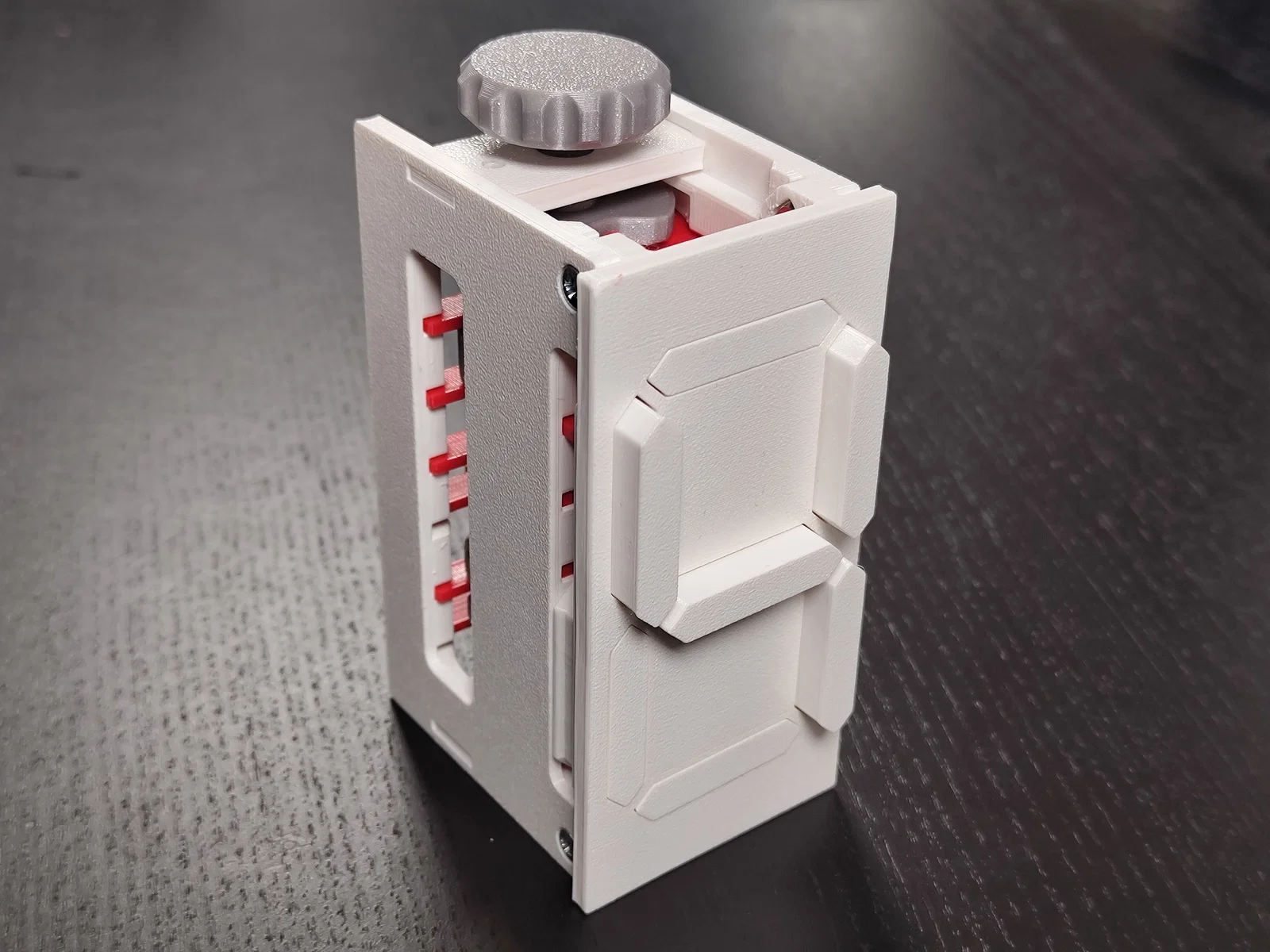

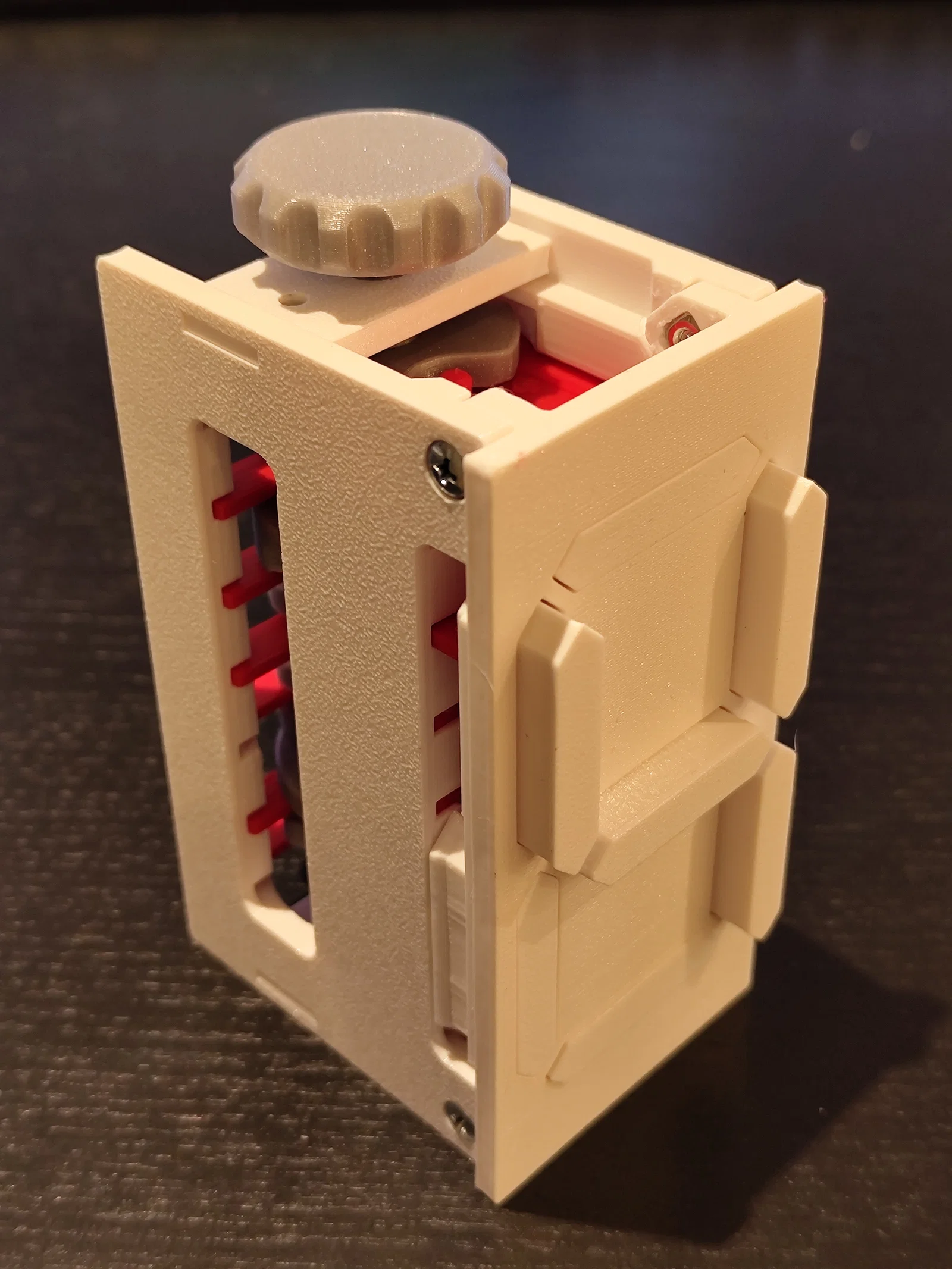

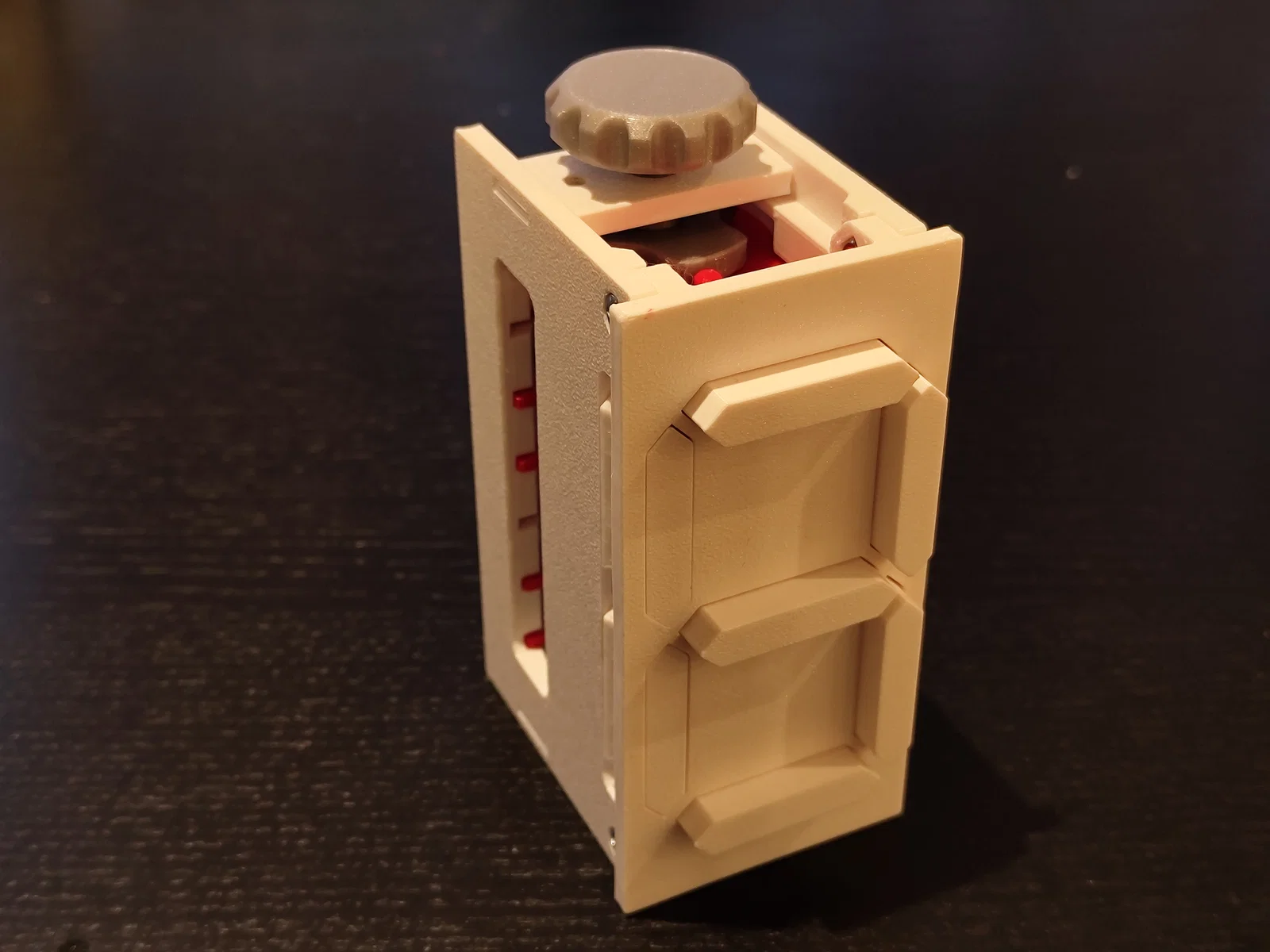

Đây là một bộ seven segment display cơ khí, đếm từ 0 đến 9 bằng một camshaft duy nhất.

Linh kiện không in (Non-printed parts)

• 8x ê-cu vuông M3
• 4x vít M3x6 (hoặc dài hơn)
• Keo dán nhựa

Phần in (Printed parts)

• 1x Front plate
• 2x Side plate
• 2x Top/Bottom Plate
• 7x Segment
• 2x Pusher Right
• 2x Pusher Left
• 3x Pusher Center
• 7x Pusher Pin
• 1x Camshaft (chọn một trong các camshaft trong file, mặc định là 0-9)
• Tùy chọn: Knob. Bộ này cũng có thể chạy bằng trục Lego Technic

In ấn (Printing)

Camshaft nên in dựng đứng và bật supports. Những phần còn lại có thể in nằm phẳng không cần supports.

Lắp ráp (Assembly)

1. Gắn bốn ê-cu vuông M3 vào front plate rồi dán keo cố định lại
2. Gắn một pusher pin vào mỗi pusher plate và dán keo cố định.
3. Nối một segment vào mỗi pusher như trong hình.
4. Đặt các segment vào front plate.
5. Gắn side plate ở phía mà các pusher không có lỗ hở, rồi bắt vít cố định.
6. Tùy chọn: Gắn ê-cu vuông M3 vào top và bottom plate rồi dán keo cố định. Mấy ê-cu này có thể dùng sau để gắn thêm đồ khác vào seven segment display.
7. Đặt camshaft vào giữa top và bottom plate, rồi đưa cụm này vào trong bộ.
8. Gắn side plate còn lại và bắt vít cố định.
9. Gắn knob.
