Mô hình giáo dục bộ truyền bánh răng côn
- Lượt tải
- 37
- Lượt thích
- 10
- Lượt coi
- 325
- Bản remix
- 0
- Bình luận
- 0
File 2 11,8 MB
- Bevel_Gear_1780682977.3mf3MF · 5,7 MB
- Bevel_Gear_Educational_Model_1780682978.stepSTEP · 6,1 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #397442
- Danh mục
- Giáo Dục
- Ngày đăng
Mô tả

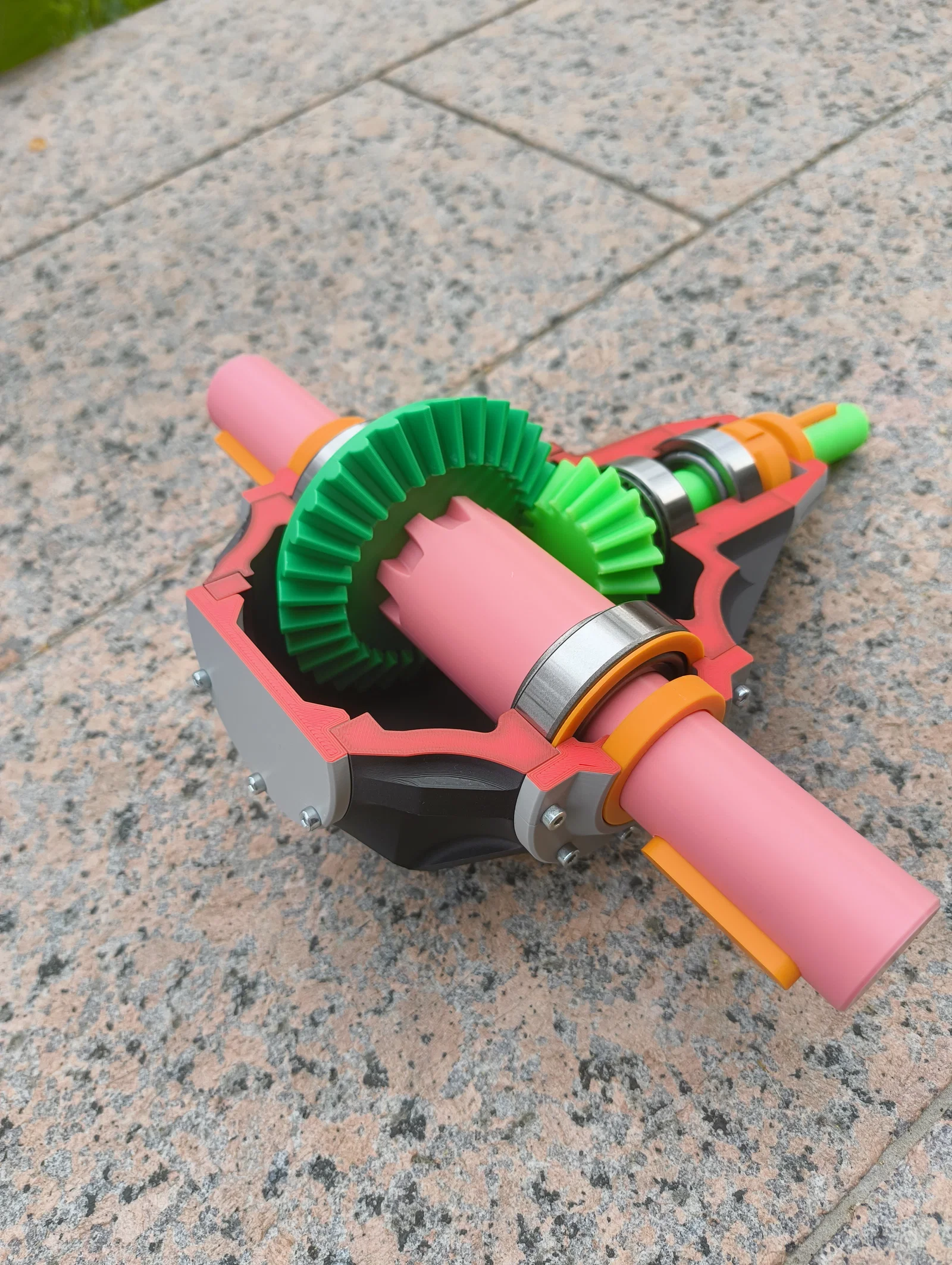

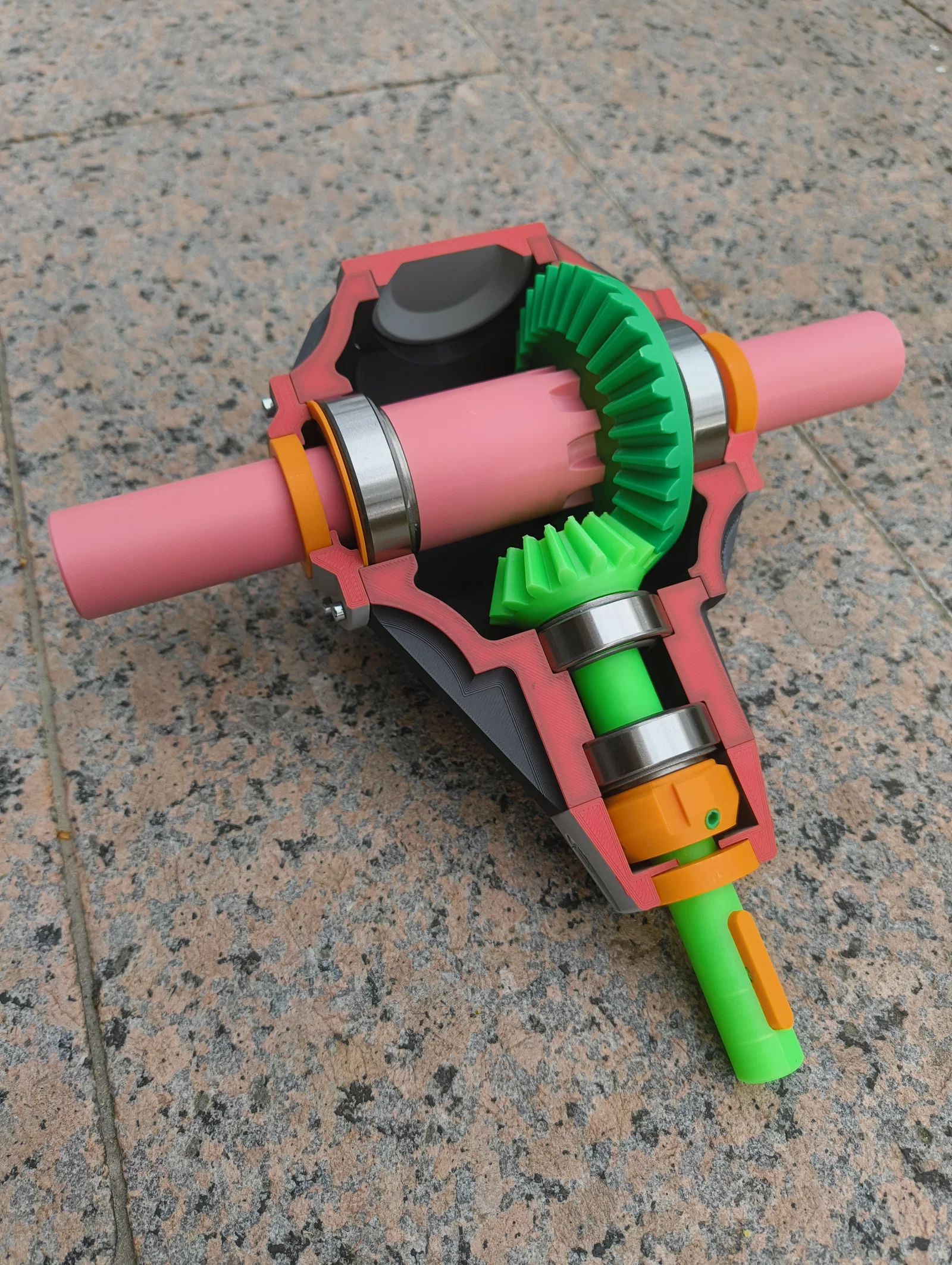

Đây là mô hình bộ truyền bánh răng côn được thiết kế cho mục đích giảng dạy và trình diễn. Vì bản thân mình không chuyên về thiết kế bánh răng và thiếu kinh nghiệm thực tế trong lĩnh vực này, nên việc lắp ráp hộp số này không hoàn toàn tuân thủ các tiêu chuẩn hay quy tắc công nghiệp trong mọi khía cạnh.
Mô hình này cần khá nhiều support! Yếu tố thẩm mỹ kỹ thuật cơ khí của các chi tiết và việc không dùng support là hai điều khó lòng song hành. Vì dung sai rất khít, mình khuyến khích các bạn chỉ nên in có sử dụng support bằng vật liệu chuyên dụng như Bambu PLA Support Material hoặc PETG.
Khi in với support bằng nhựa PLA, có thể bạn sẽ cần phải chà nhám khá nhiều.

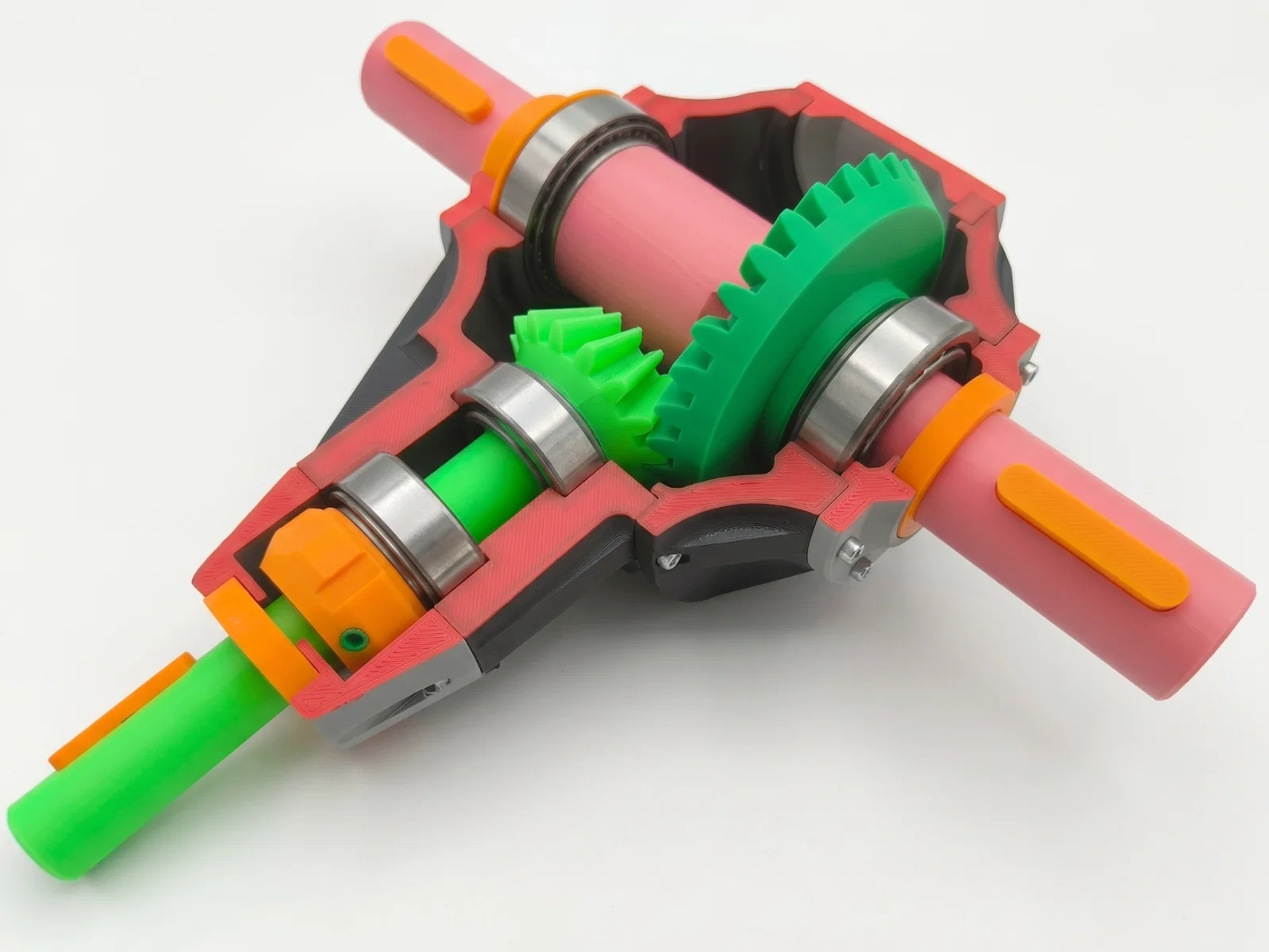

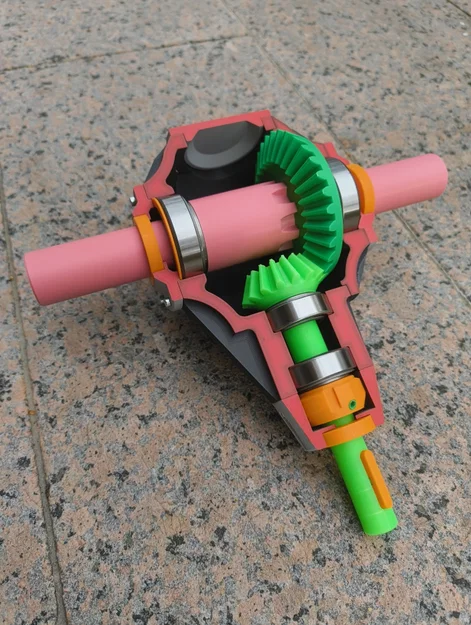

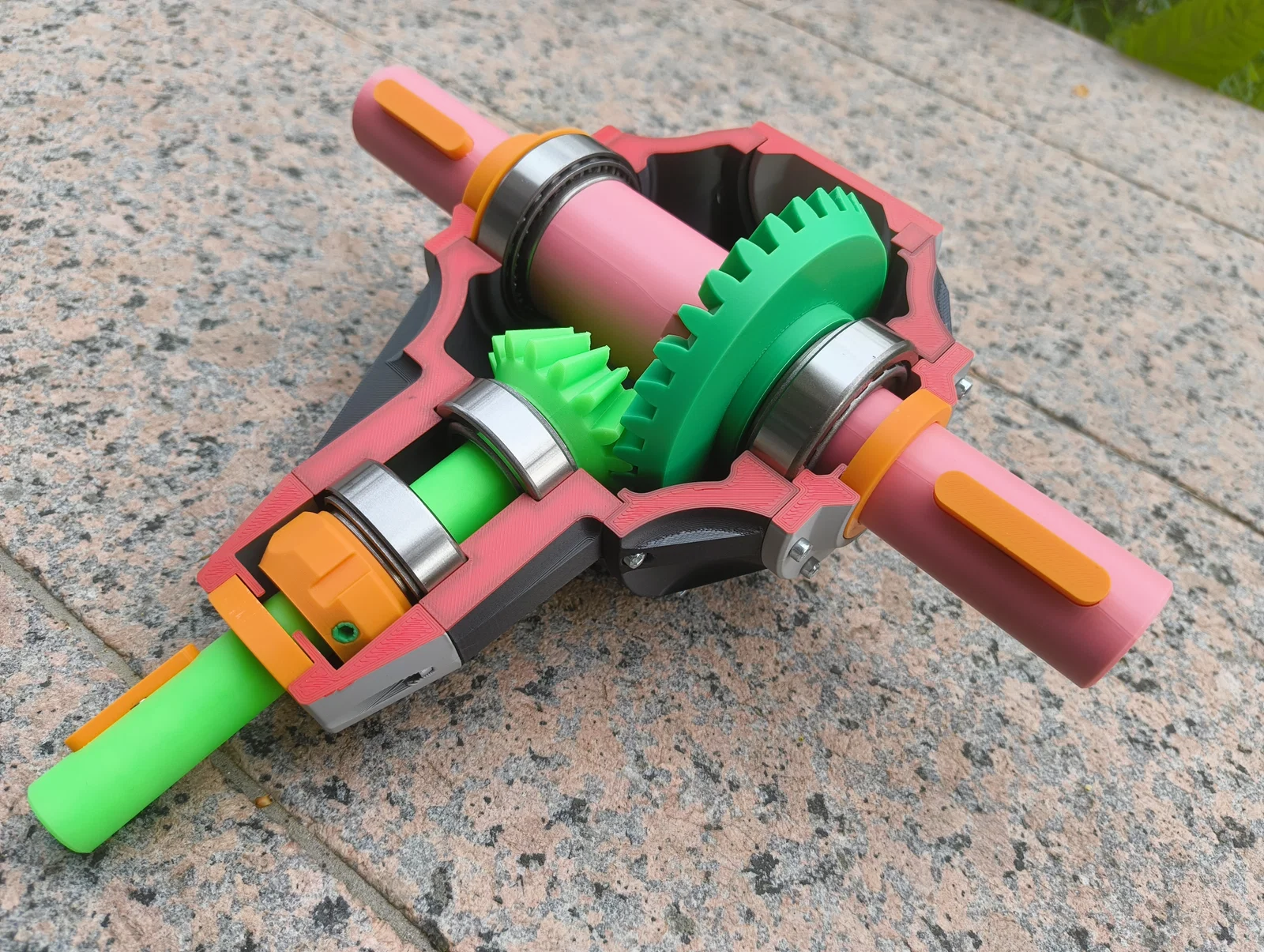

Mô hình này minh họa:
-
Cách lắp đặt Vòng bi đũa côn (Tapered Roller Bearings) theo kiểu sắp xếp X và O
-
Cách điều chỉnh độ rơ của vòng bi bằng long đền căn chỉnh (shims) và đai ốc trục
-
Trình tự và quy trình lắp ráp sử dụng các nắp che vỏ hộp (housing covers)
Mô hình này không mô phỏng:
-
Các thông số thiết kế thực tế theo chuẩn công nghiệp (đường kính trục, mô-đun, kích thước ốc vít)
-
Độ chính xác lắp ghép của các thành phần (các kiểu lắp lỏng, lắp trung gian và lắp chặt)
-
Hình dạng vỏ đúc thực tế
Phụ kiện cần thiết
21x Heat-Set threaded inserts (ốc cấy nhiệt)
6x Nam châm 5x3 (tròn)
2x Vòng bi đũa côn 32006-X | 30 x 55 x 17 mm
2x Vòng bi đũa côn 32004-X | 20 x 42 x 15 mm
Hướng dẫn lắp ráp
Chuẩn bị mô hình:

-

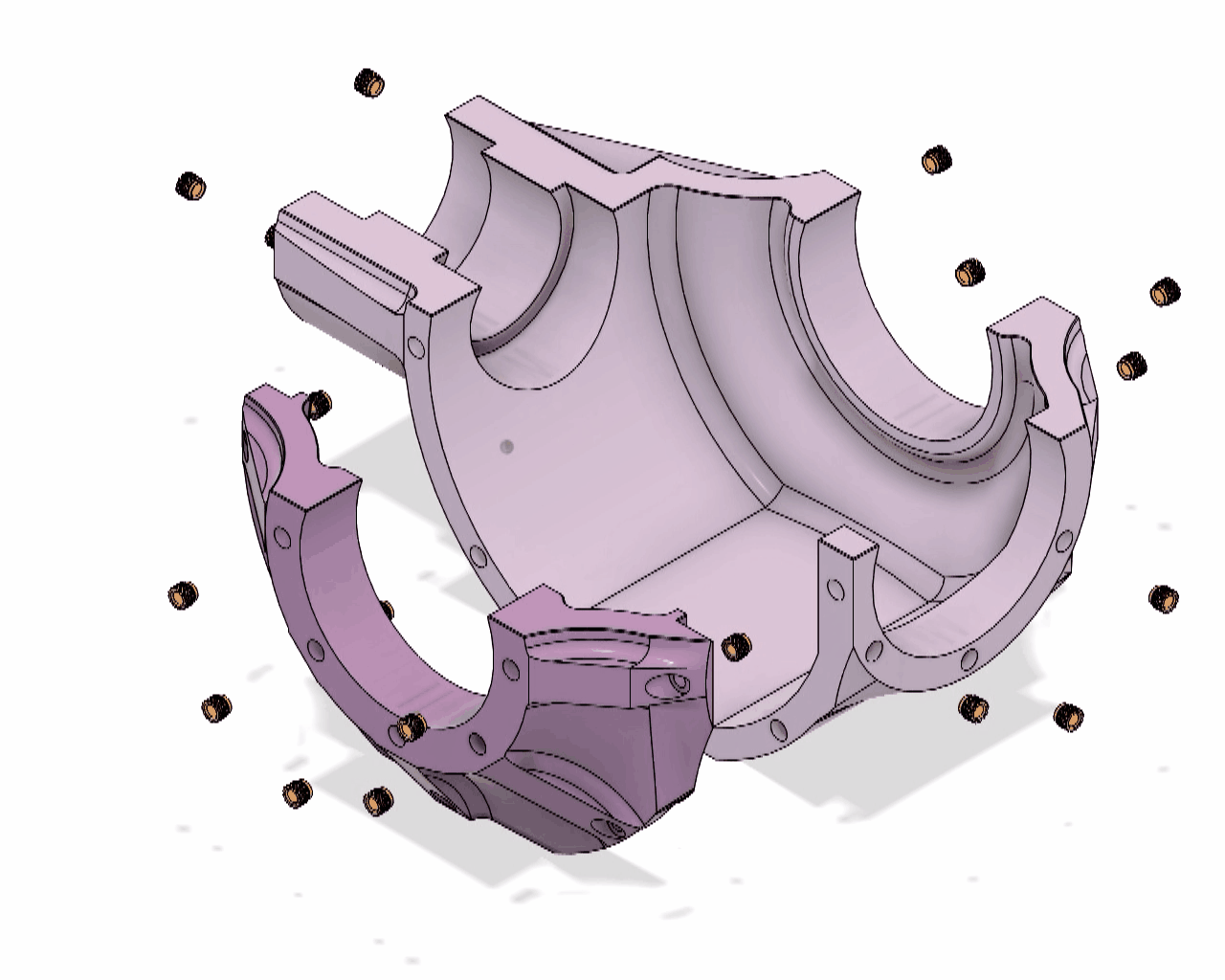

Gắn tất cả các ốc cấy nhiệt (Heat-Set threaded inserts) vào cả hai nắp che và phần vỏ hộp.
-
Dán nam châm vào ba then máy (machine keys) và các trục (Lưu ý: kiểm tra kỹ cực từ!).

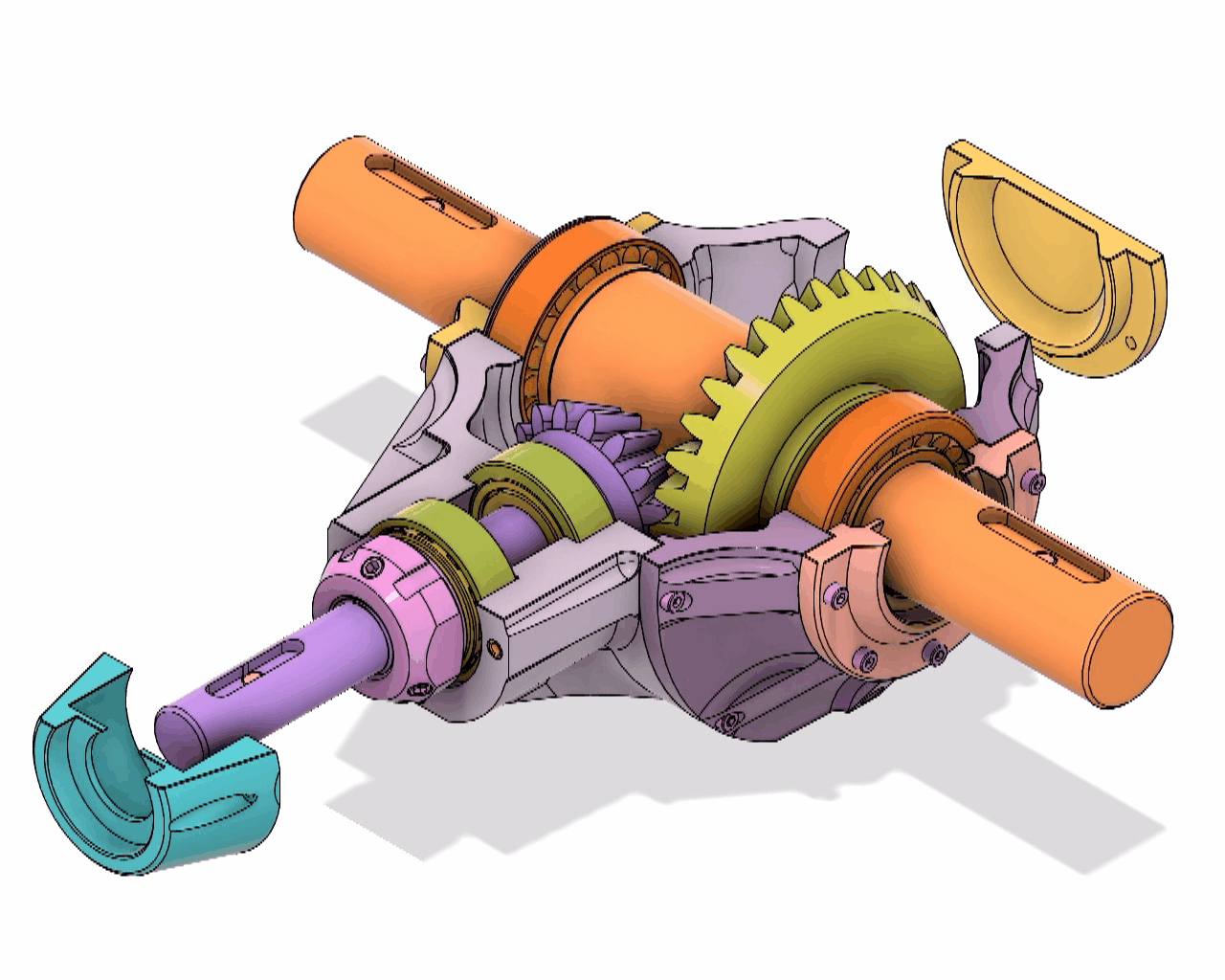

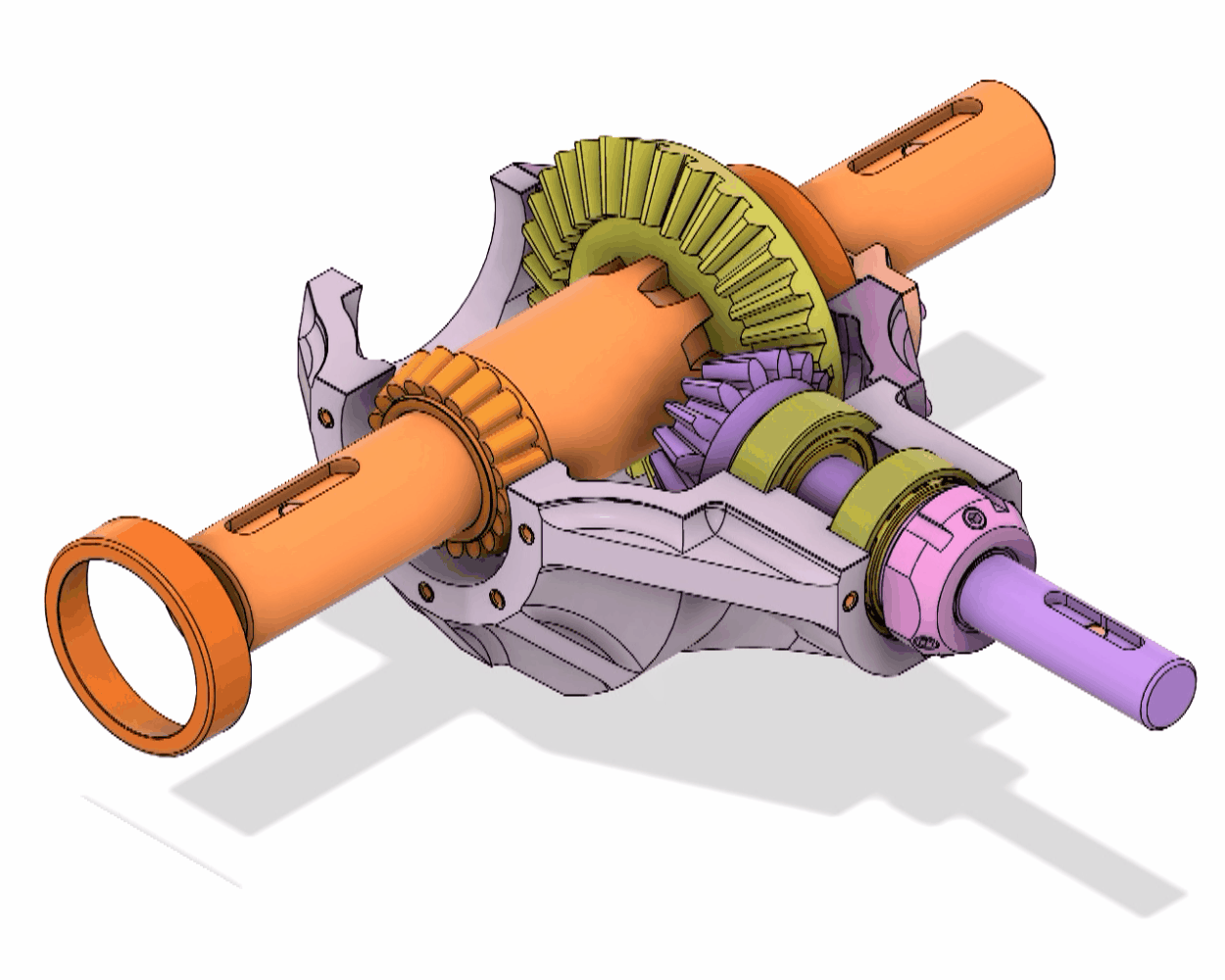

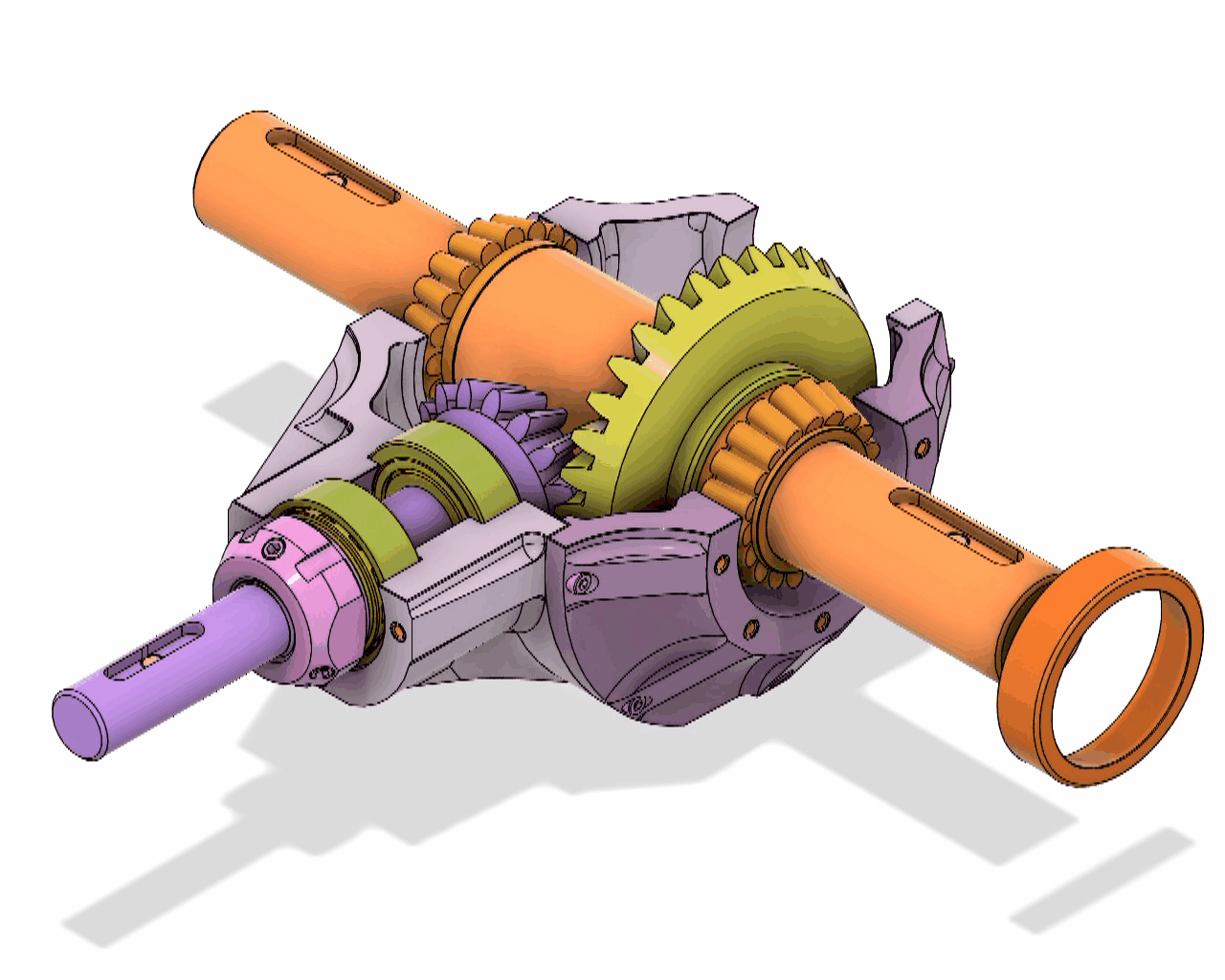

Trình tự lắp ráp:

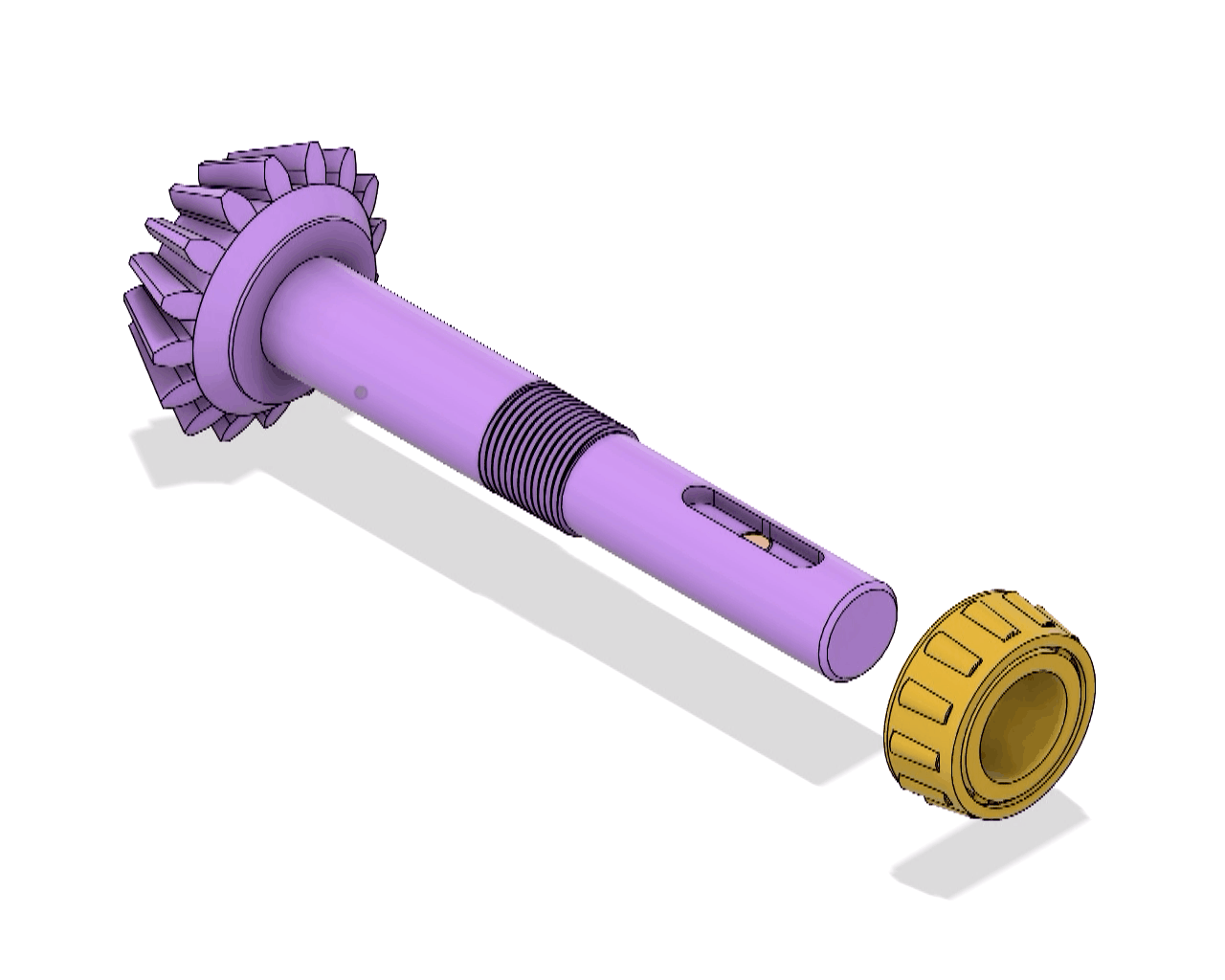

- Lắp vòng trong của vòng bi đũa côn vào trục bánh răng chủ động (pinion shaft).

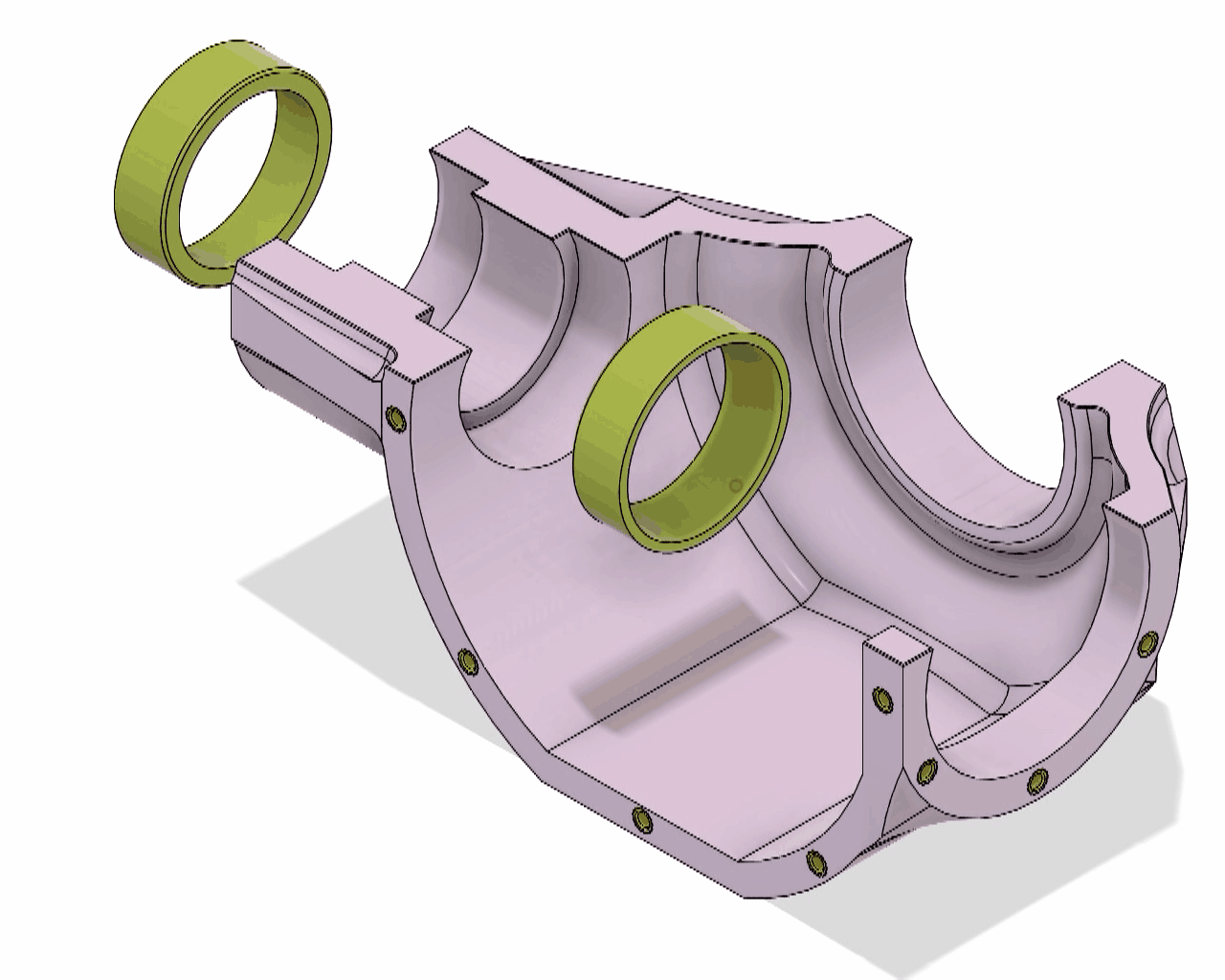

- Lắp vòng ngoài của vòng bi tương ứng vào lỗ khoan của vỏ hộp.

-

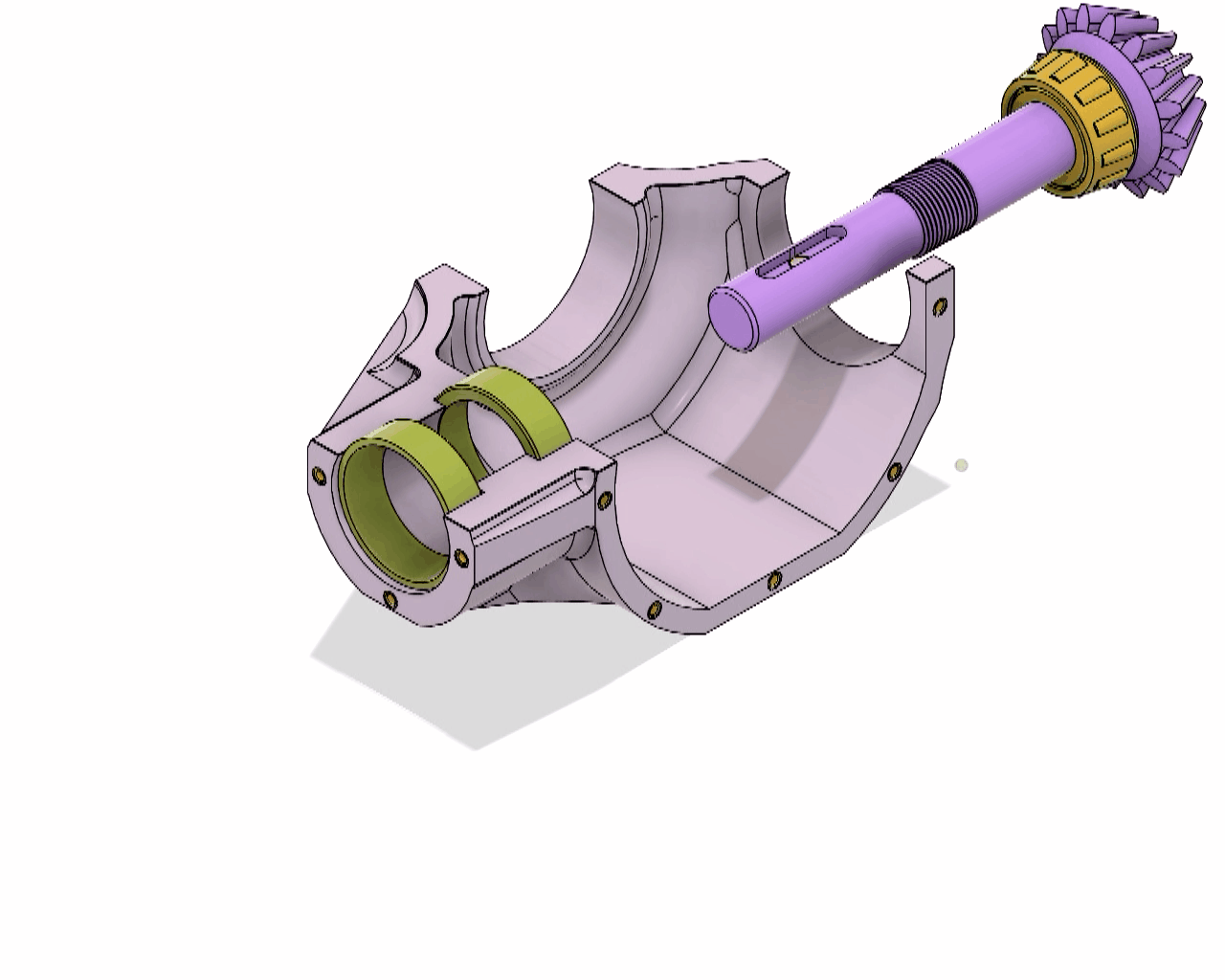

Đưa trục bánh răng chủ động qua lỗ hổng trên vỏ hộp.
-
Trượt vòng trong của vòng bi đũa côn thứ hai vào trục bánh răng chủ động.
-
Vặn chặt đai ốc trục để cố định và điều chỉnh độ rơ của vòng bi.

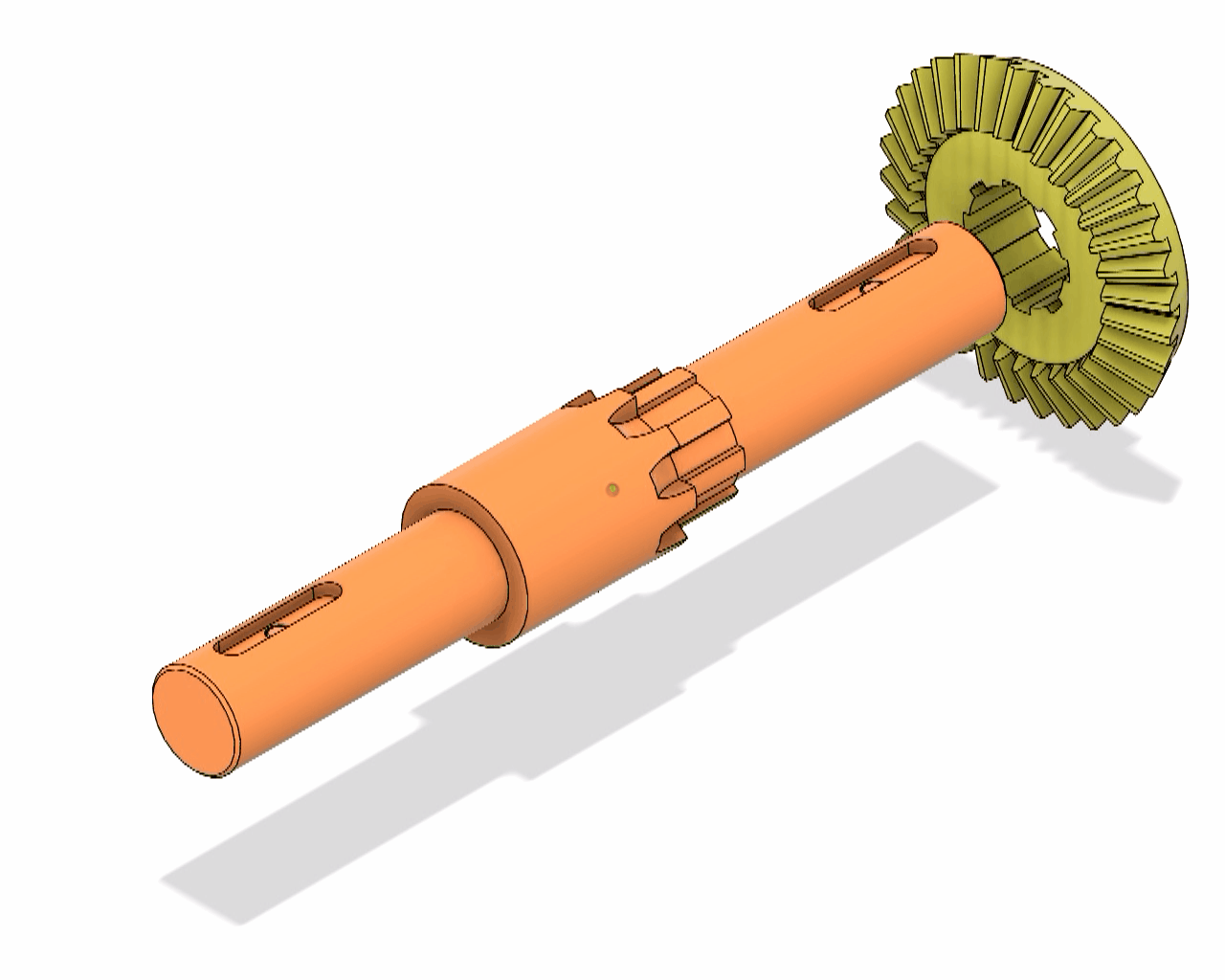

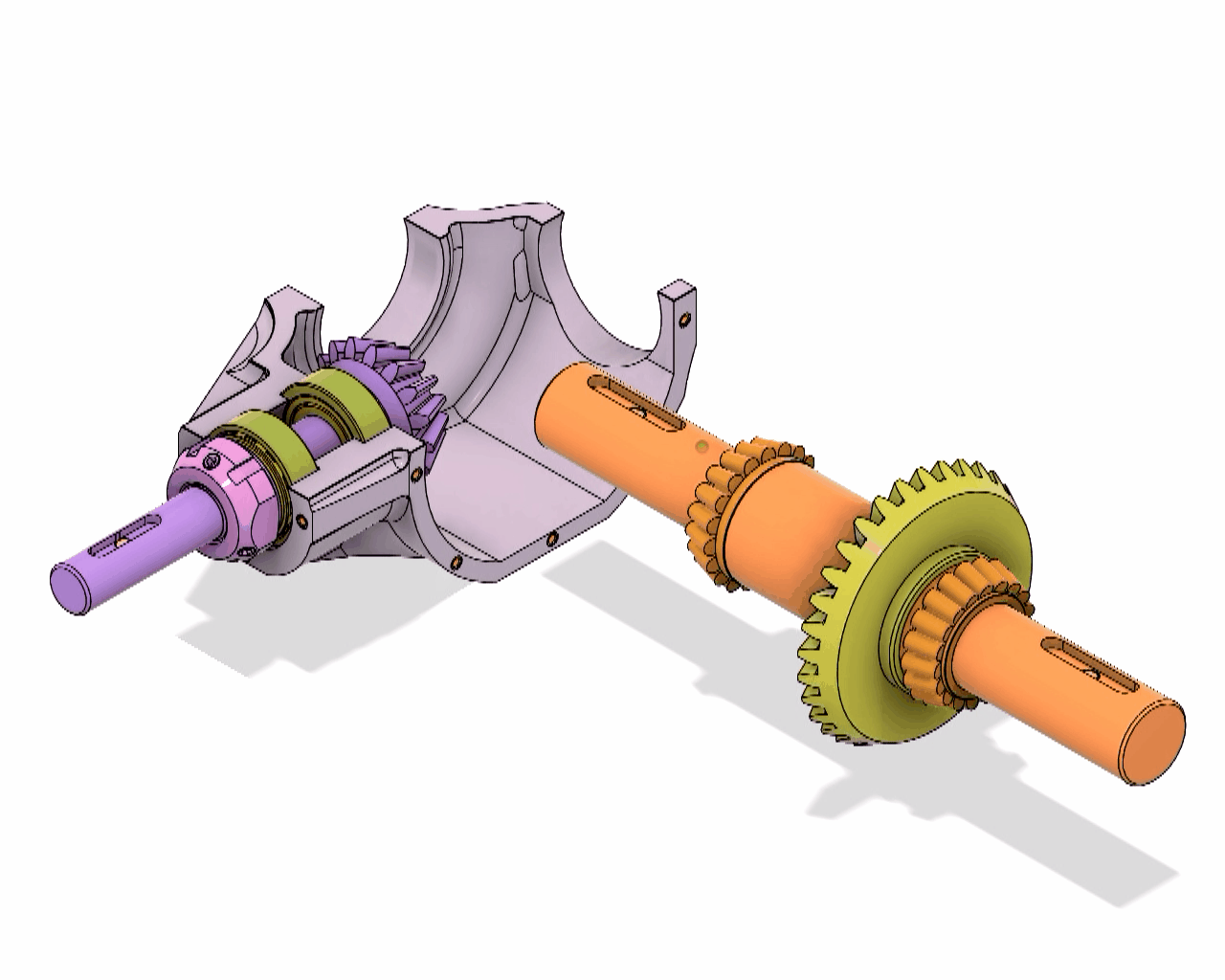

- Lắp sơ bộ trục 30mm: Trượt bánh răng côn và cả hai vòng trong của vòng bi vào.

-
Đặt nhẹ trục đã lắp sơ bộ vào vỏ hộp.
-

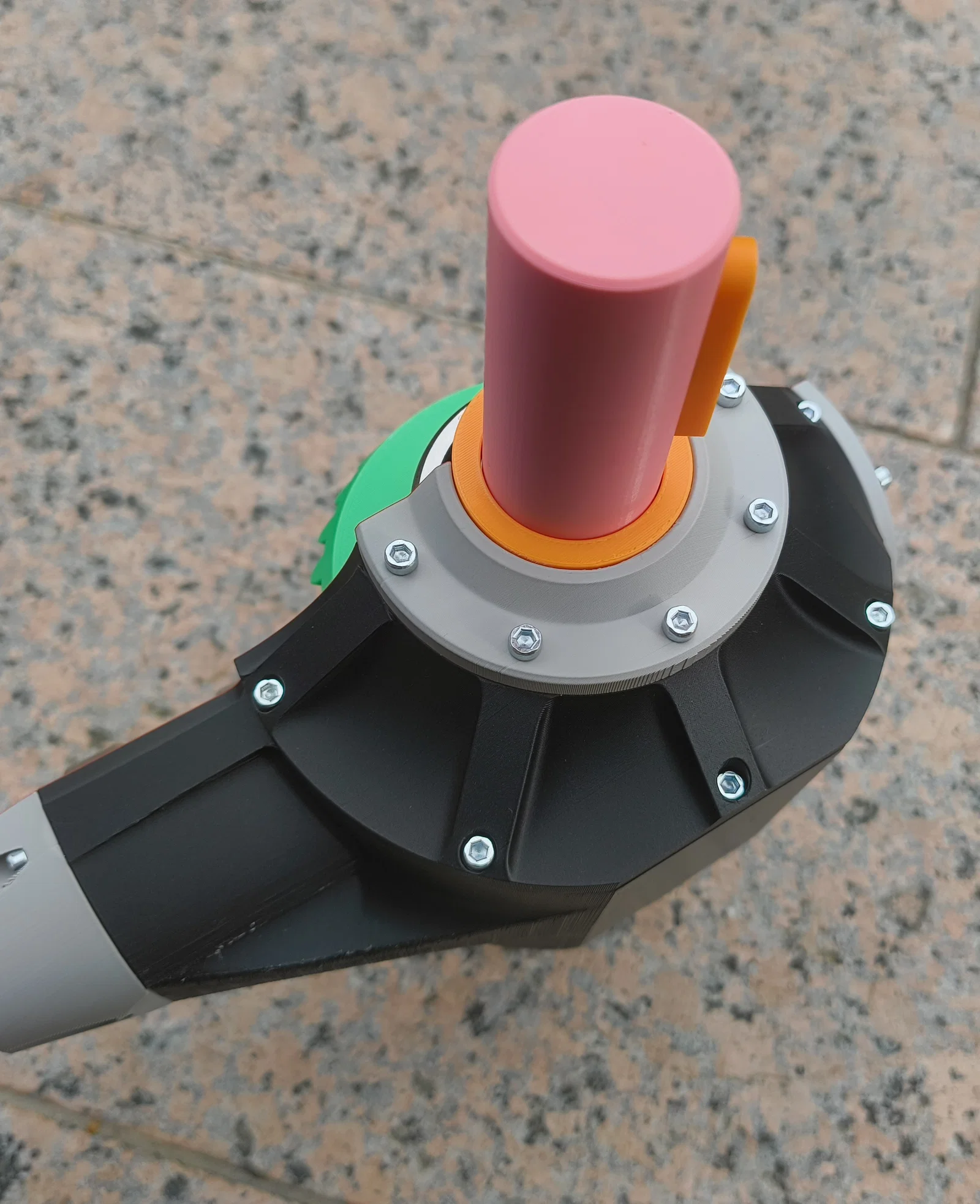

Bắt chặt nắp vỏ hộp lớn.

-
Lắp vòng ngoài của vòng bi vào phía bánh răng.
-
Gắn nắp đậy vòng bi phía bánh răng (không dùng long đền căn chỉnh). LƯU Ý: Nắp này có phần lồi ra dài hơn 3 mm.

-
Lắp vòng ngoài của vòng bi thứ hai vào phía đối diện.
-
Chèn long đền căn chỉnh (shim). Việc sắp xếp vòng bi thường được điều chỉnh bằng các long đền với độ dày khác nhau (trong mô hình này chỉ sử dụng một loại).
-
Bắt chặt nắp đậy vòng bi tương ứng.

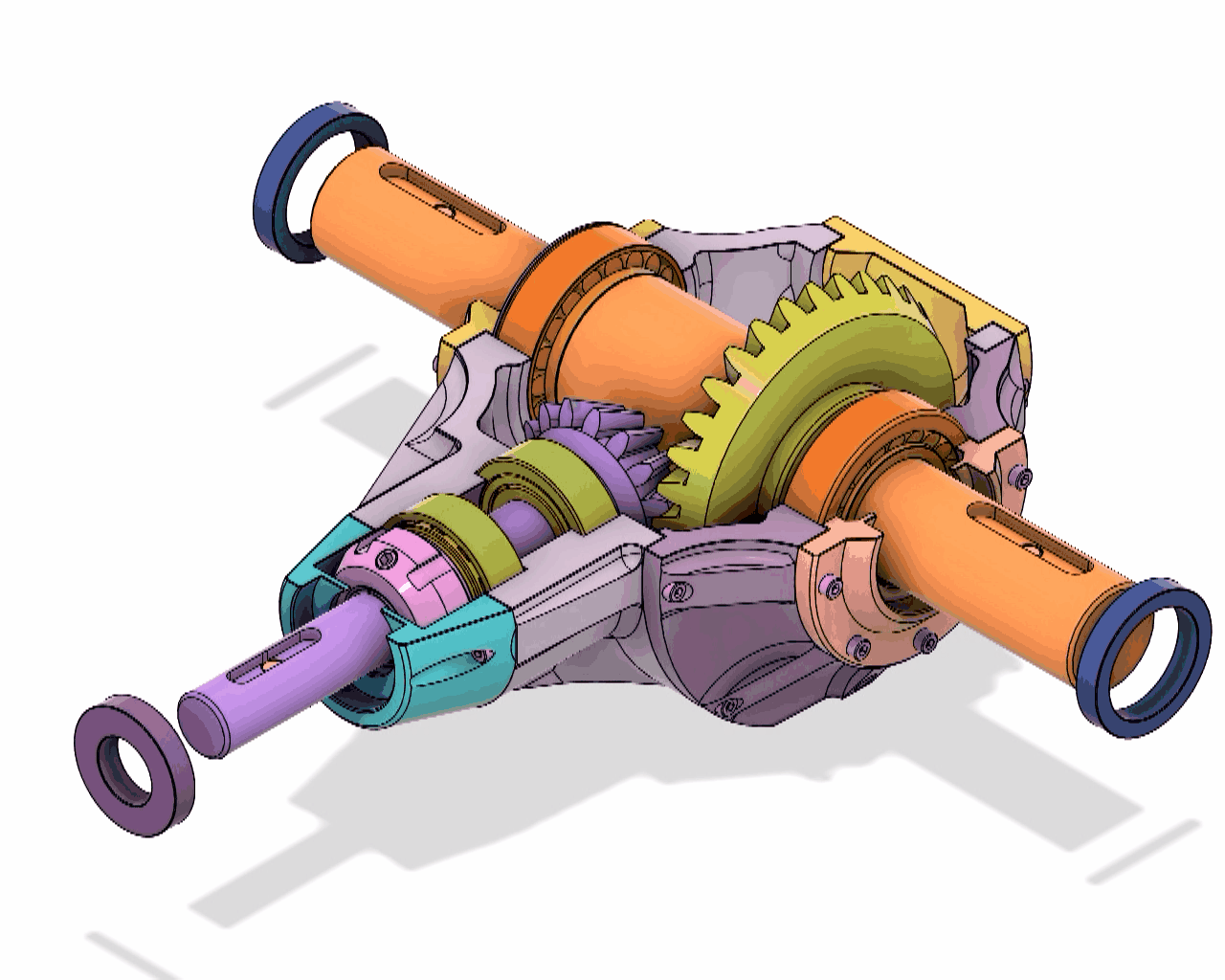

- Lắp nắp đậy trục bánh răng chủ động phía trước và nắp chặn trục ở phía đối diện.

-
Lắp tất cả các phớt chặn trục (nếu muốn, bạn có thể dán cố định chúng trước khi lắp nắp đậy).
-
Lắp các then máy vào vị trí.
