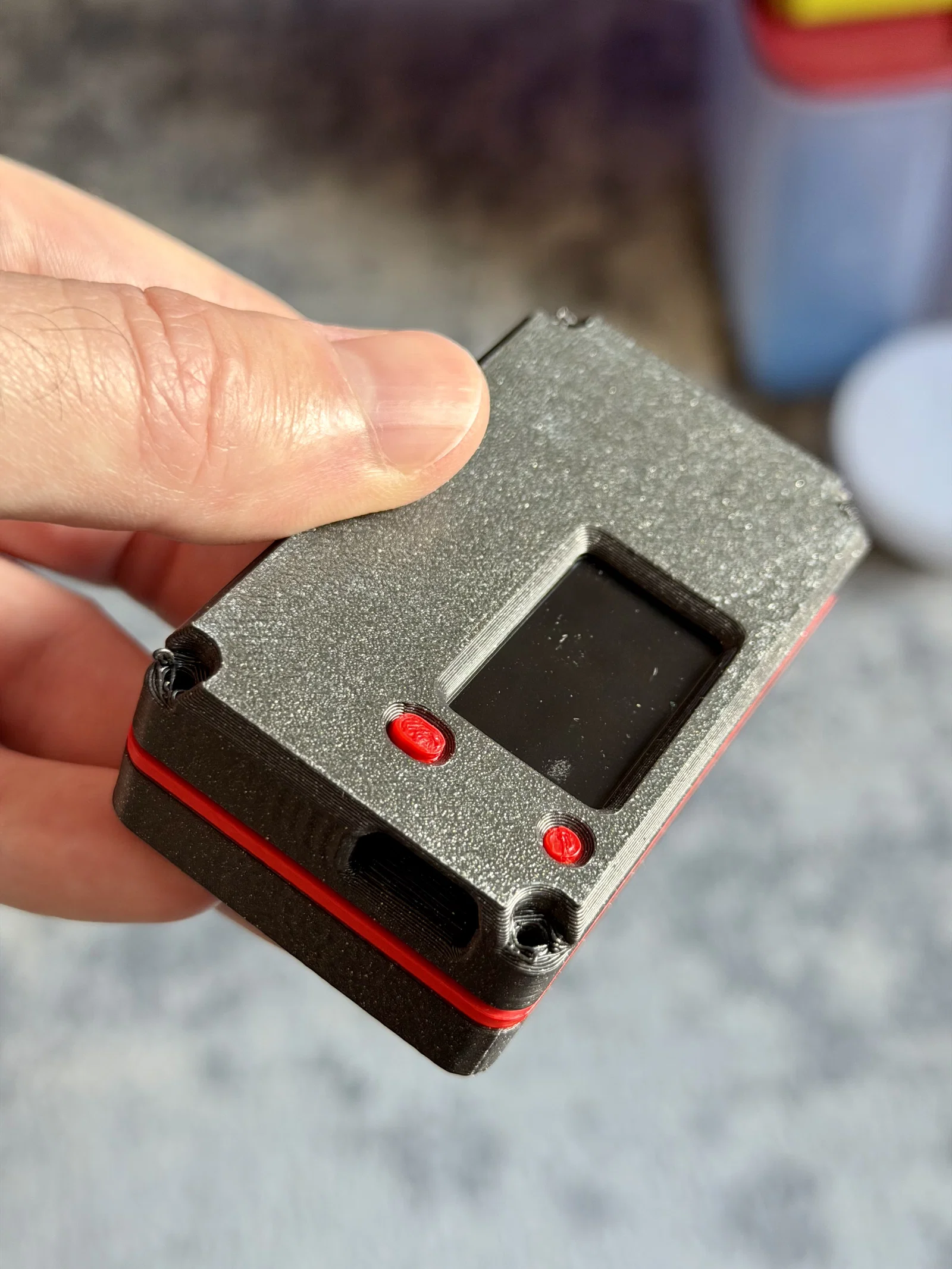

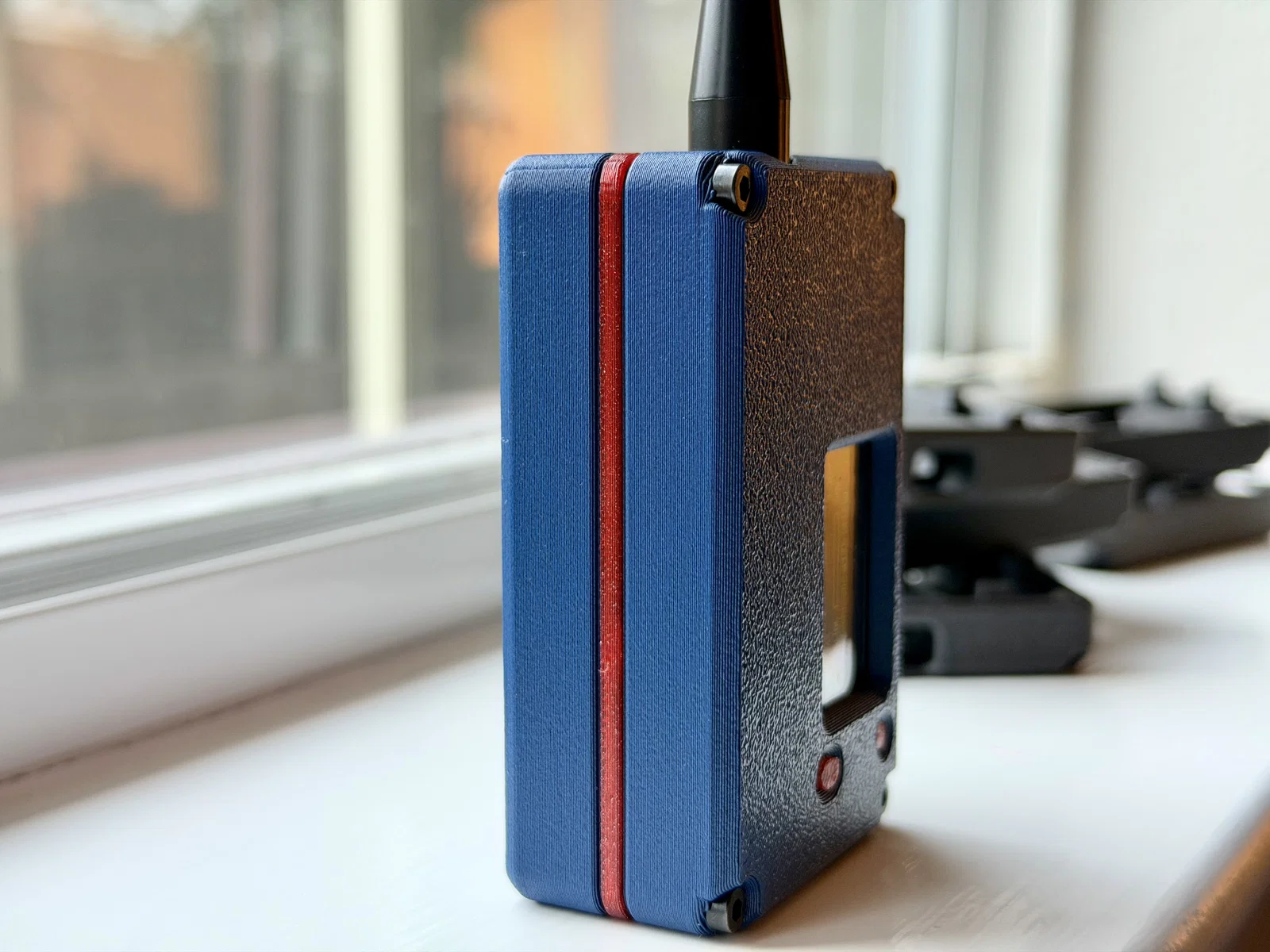

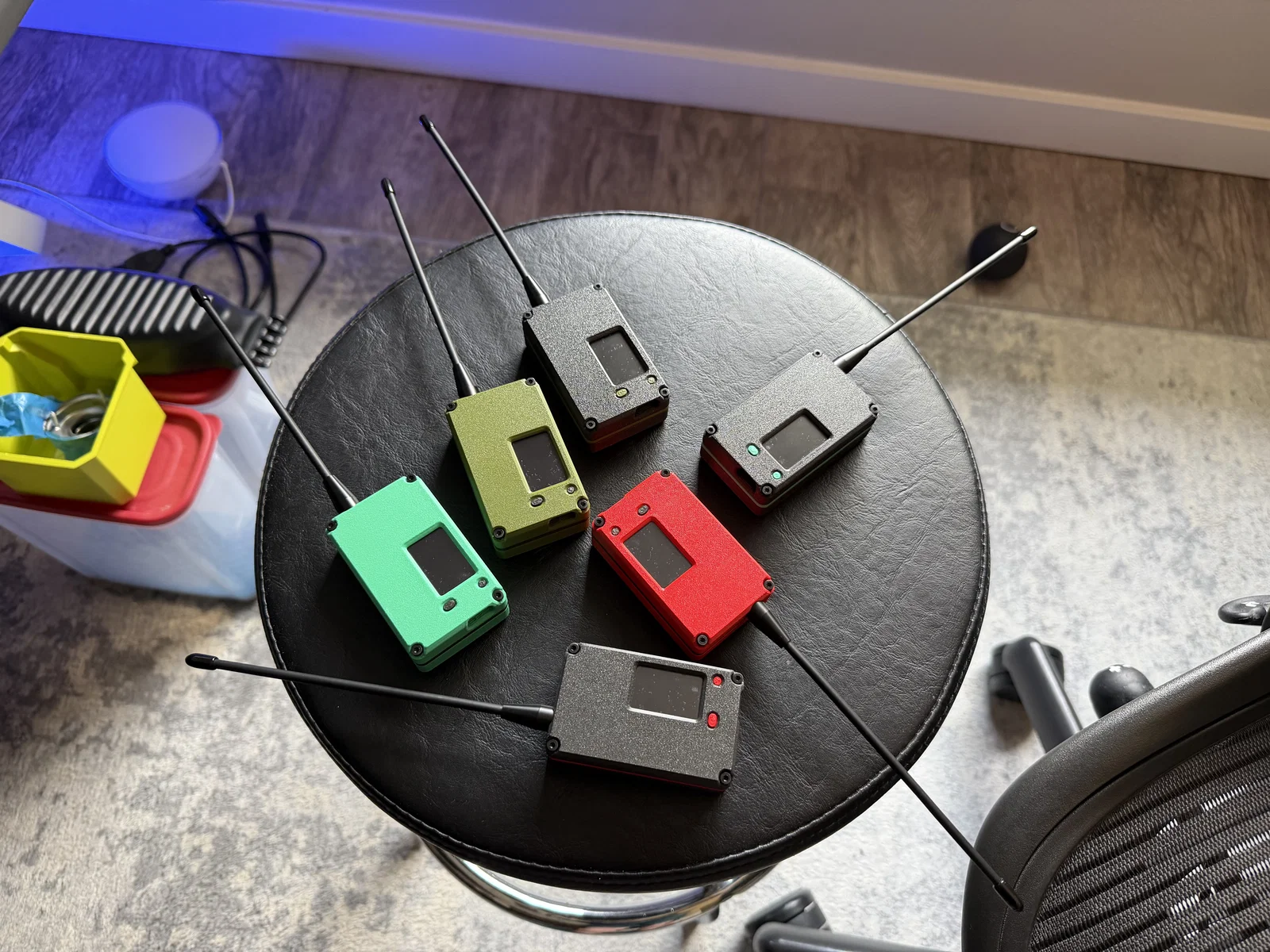

Austec - Vỏ case cho Heltec T114

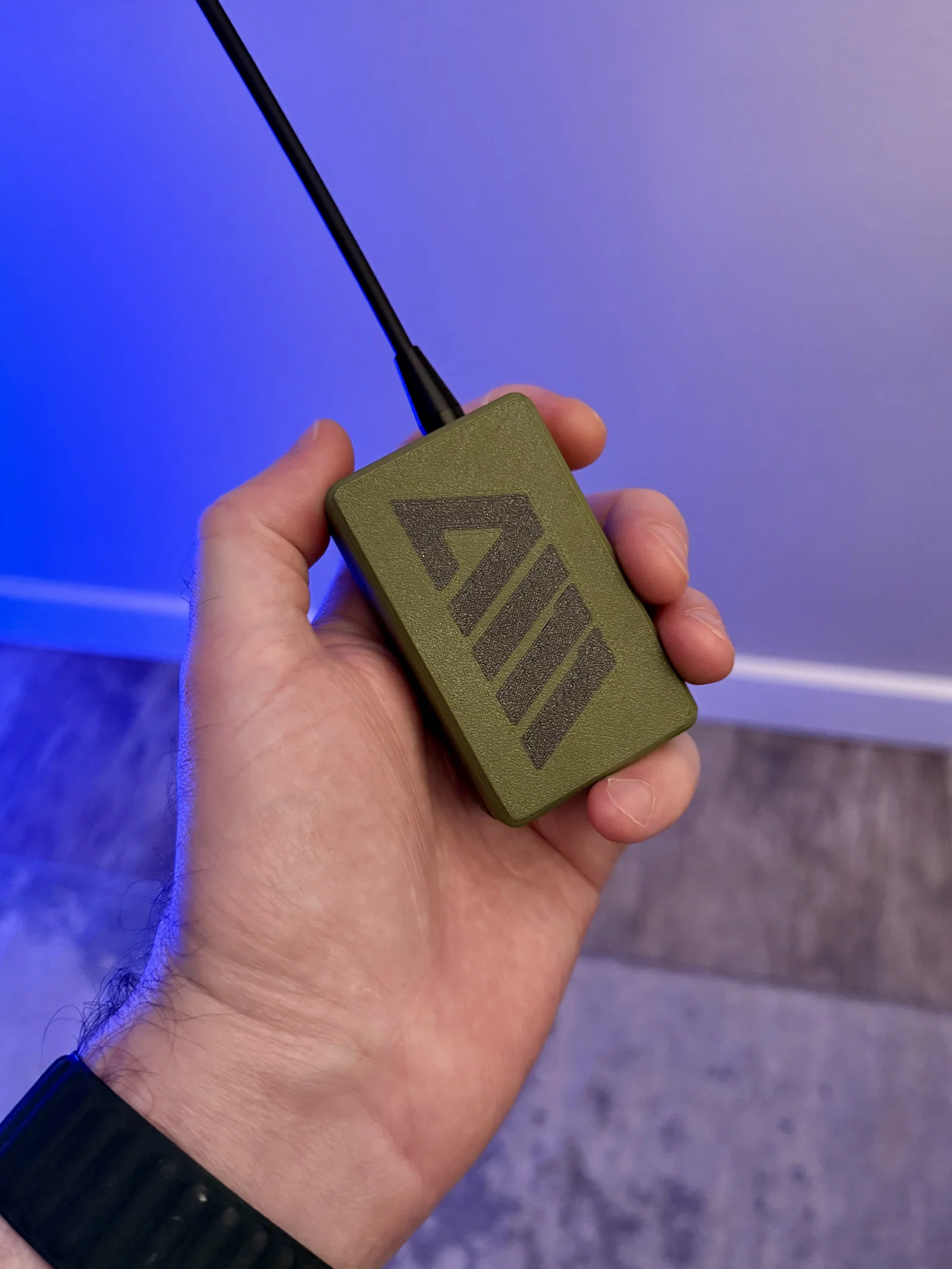

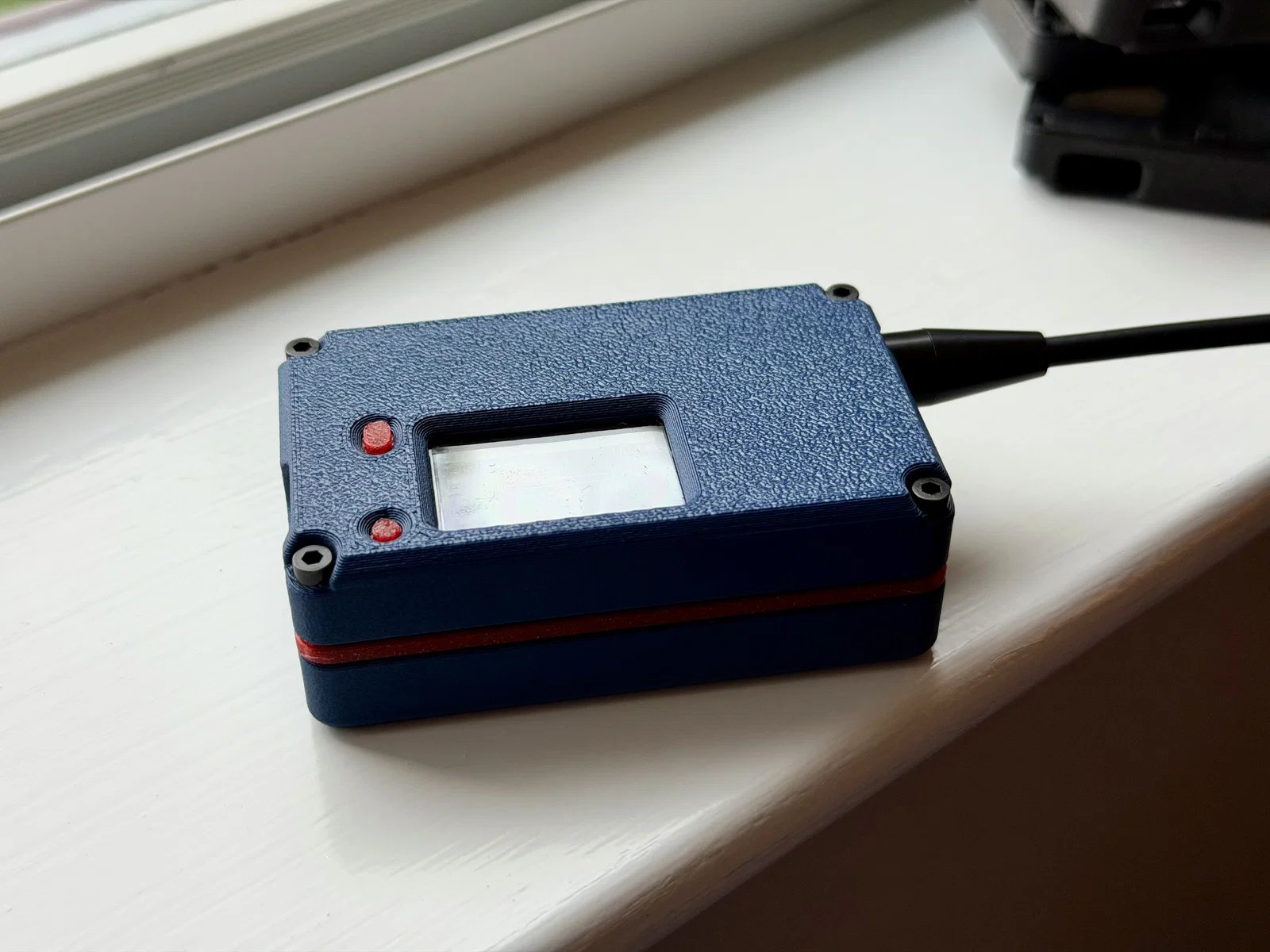

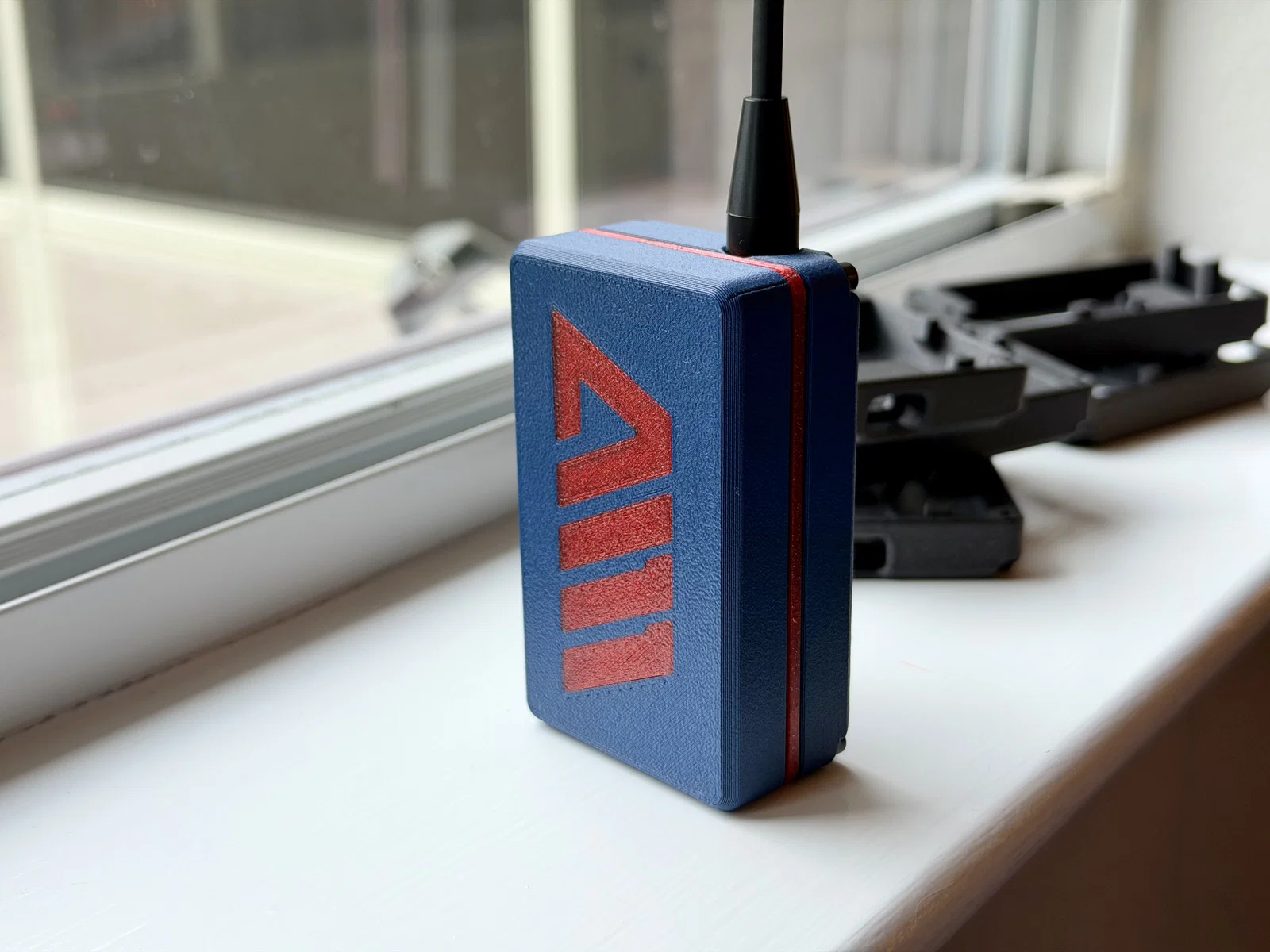

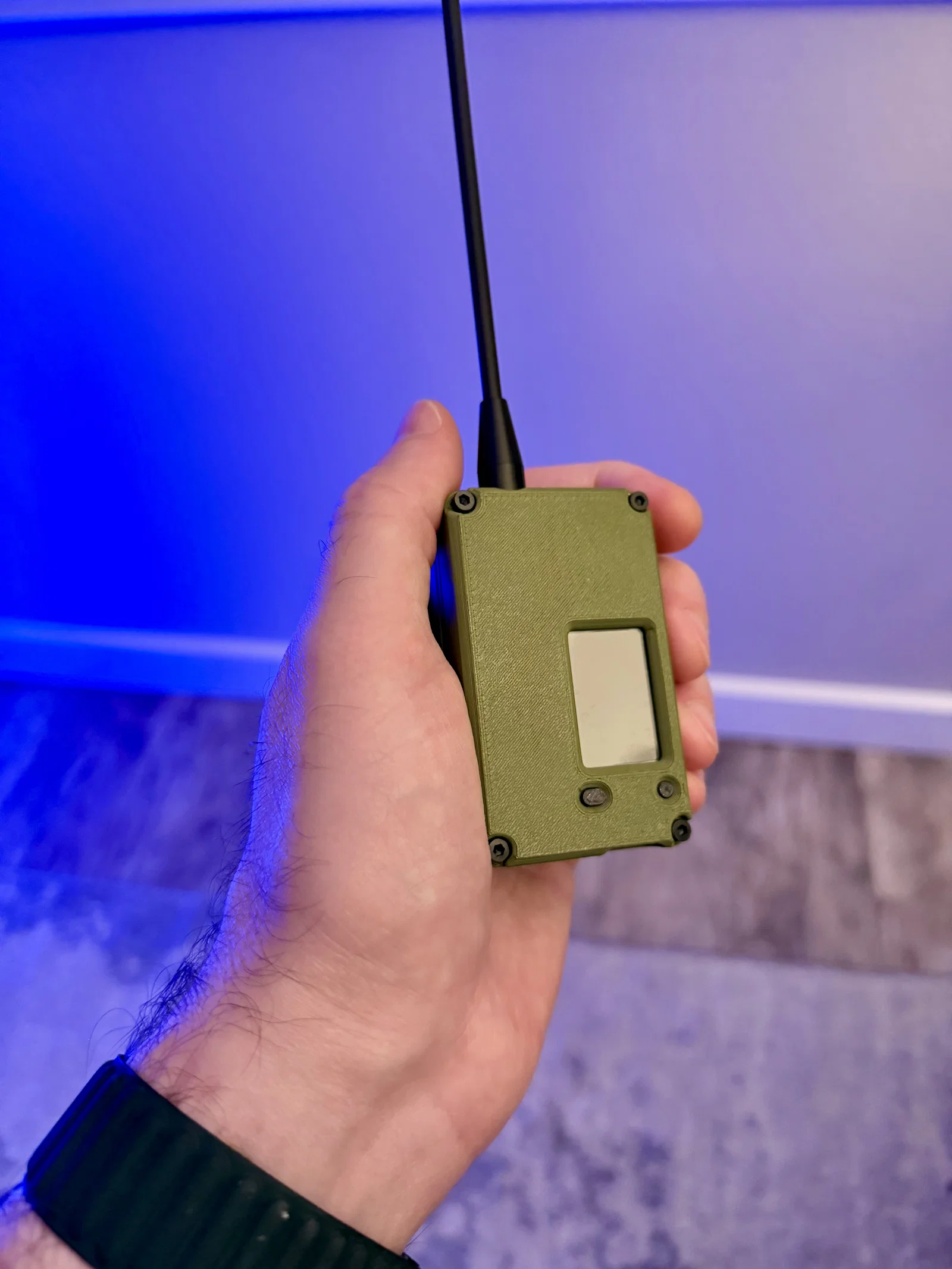

Austec là mẫu vỏ bảo vệ (case) dành cho Heltec T114, được thiết kế với sự hỗ trợ từ các thành viên cộng đồng Austin Mesh. Vỏ case này có thể lắp vừa ăng-ten Gizont hoặc GT-800 và pin LiPo cỡ 103450 (hoặc kích thước tương tự). Bạn có thể xem thêm bài viết hướng dẫn chi tiết tại https://www.austinmesh.org/t114/.

Thiết lập in (Print Settings)

Mình khuyên các bạn nên in bằng chất liệu PETG hoặc ASA. Không cần cài đặt gì đặc biệt. Nếu bạn tăng số lượng tường (wall loops) lên 3, bạn sẽ không cần dùng infill cho phần tường với đầu in 0.4mm. Việc tăng số lớp đáy (bottom layers) lên 8 sẽ giúp bề mặt vỏ không bị lộ infill.

Linh kiện cần thiết

Các phần cần chuẩn bị cho vỏ case này gồm:

1. Heltec T114 (có thể dùng kèm GPS hoặc không).
2. Ăng-ten Gizont hoặc Heltec GT-800.
3. Dây nối u.FL sang SMA tiêu chuẩn (dài khoảng 100mm).
4. Pin LiPo cỡ 103450 (loại mình dùng dày khoảng 9.8mm, đó là lý do vỏ case không sâu đúng 10mm).
5. 4 ốc vít M2.5 dài 16mm, 18mm hoặc 20mm.

Lắp ráp

1. Kết nối GPS vào T114 nếu muốn. Có thể bỏ qua bước này nếu bạn không dùng GPS.
2. Kết nối dây pigtail u.FL sang SMA vào T114. Mình khuyên nên xoay nhẹ đầu nối qua lại sau khi cắm để đảm bảo nó đã vào khớp.
3. Đặt miếng nút bấm vào phần vỏ trước và kiểm tra xem cả hai nút có di chuyển tự do không. Tùy vào vị trí đường seam của bạn mà có thể cần chà nhám cạnh nút để không bị kẹt.
4. Úp mặt T114 vào vỏ trước. Để dây pigtail ra ngoài khe cắm GPS để tránh bị kẹp khi lắp GPS ở bước tiếp theo.
5. Với dây cáp GPS của mình, bạn cần xoay GPS để ăng-ten gốm hướng ra ngoài. Dây cáp sẽ bị ép một chút nhưng vẫn hoạt động tốt. Xoay GPS, giữ phần dây cáp thừa nằm ngoài khe và trượt vào vị trí khoảng một nửa khe cắm.
6. Dây pigtail có thể chạy qua dây cáp GPS và nằm cạnh khe cắm SMA. Hãy đảm bảo dây không đè lên nhựa của cổng SMA để tránh bị kẹp.
7. Dùng vòng đệm răng cưa, vòng đệm khóa và đai ốc nếu dùng ăng-ten GT-800. Nếu dùng Gizont, mình khuyên nên bỏ vòng đệm khóa vì đầu SMA của Gizont sâu hơn. Mình dùng kìm mũi nhọn để siết đai ốc.
8. Gắn ăng-ten vào lúc này vì lát nữa mình sẽ cắm pin. Đừng bật nguồn radio nếu chưa gắn ăng-ten.
9. Mình dùng một ít băng dính hai mặt mỏng đi kèm với pin để cố định nó vào tấm đệm ở giữa.
10. Căn chỉnh pin sao cho dây cáp đi qua lỗ phía dưới bên trái. Dây cáp sẽ nằm trong khoảng trống cạnh dây pigtail SMA.
11. Kiểm tra kỹ cực tính của pin trước khi cắm. Sau khi cắm, bạn có thể luồn dây vào khoảng trống khi đặt tấm đệm vào vỏ trước.
12. Giờ bạn có thể đặt nắp lưng lên pin. Pin nên nằm phẳng bên trong nắp lưng. Nếu không vừa, bạn có thể cần một nắp lưng sâu hơn. Hãy cho mình biết vì không phải loại pin nào cũng giống nhau!
13. Lật vỏ case lại và vặn 4 ốc vít M2.5 vào.
14. Chúc mừng bạn đã hoàn thành lắp ráp vỏ case Austec!
