Mô hình dummy và ốp lưng TPU cho Fairphone 4

Ốp lưng TPU cho Fairphone 4.
LƯU Ý: Thiết kế này được tối ưu hóa cho đầu phun (nozzle) 0.3mm. Bạn có thể cần điều chỉnh lại nếu dùng kích thước đầu phun khác.
Bạn có thể cần chỉnh độ dày của ốp lên khoảng 103-104% theo trục Z trong phần mềm slicer để ốp ôm sát màn hình hơn. Đây là kinh nghiệm của mình khi in mẫu này.

Đã bao gồm mô hình dummy của Fairphone 4 để bạn có thể tự thiết kế ốp lưng riêng.

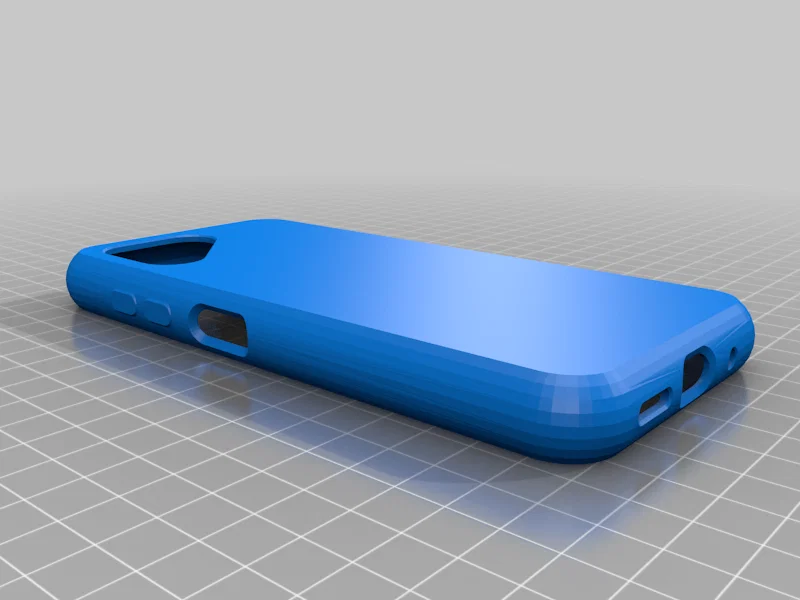

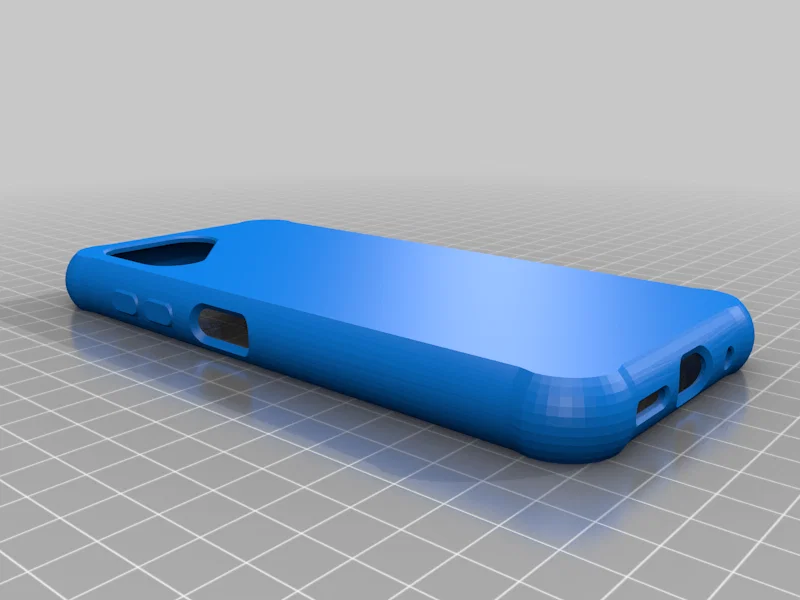

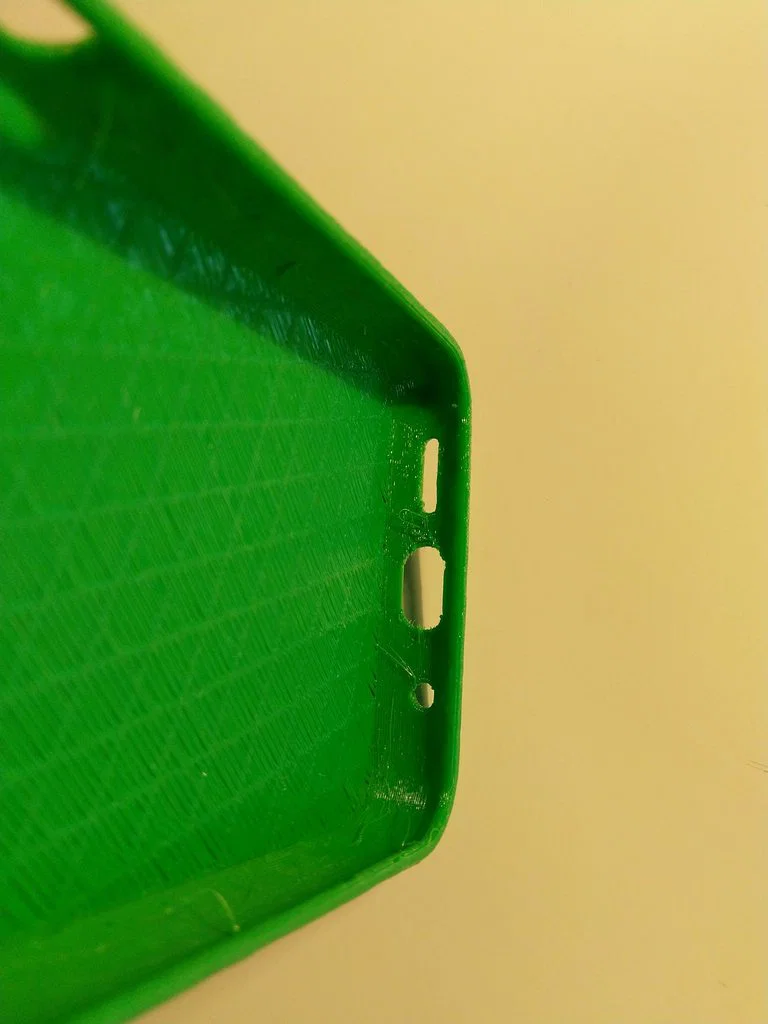

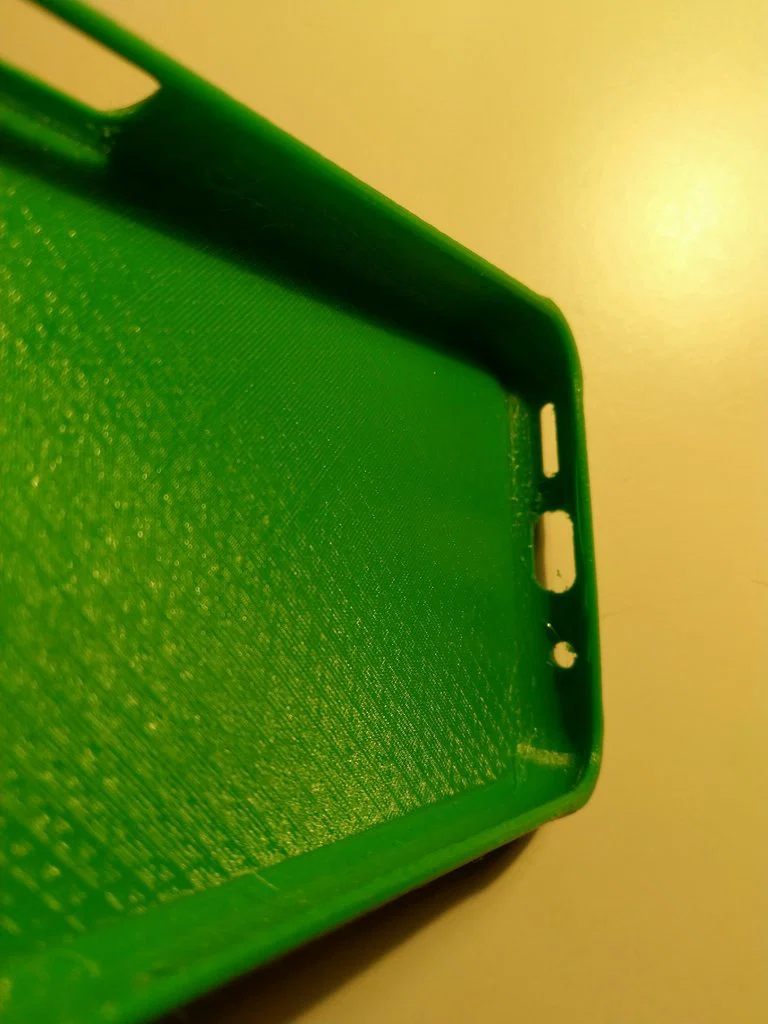

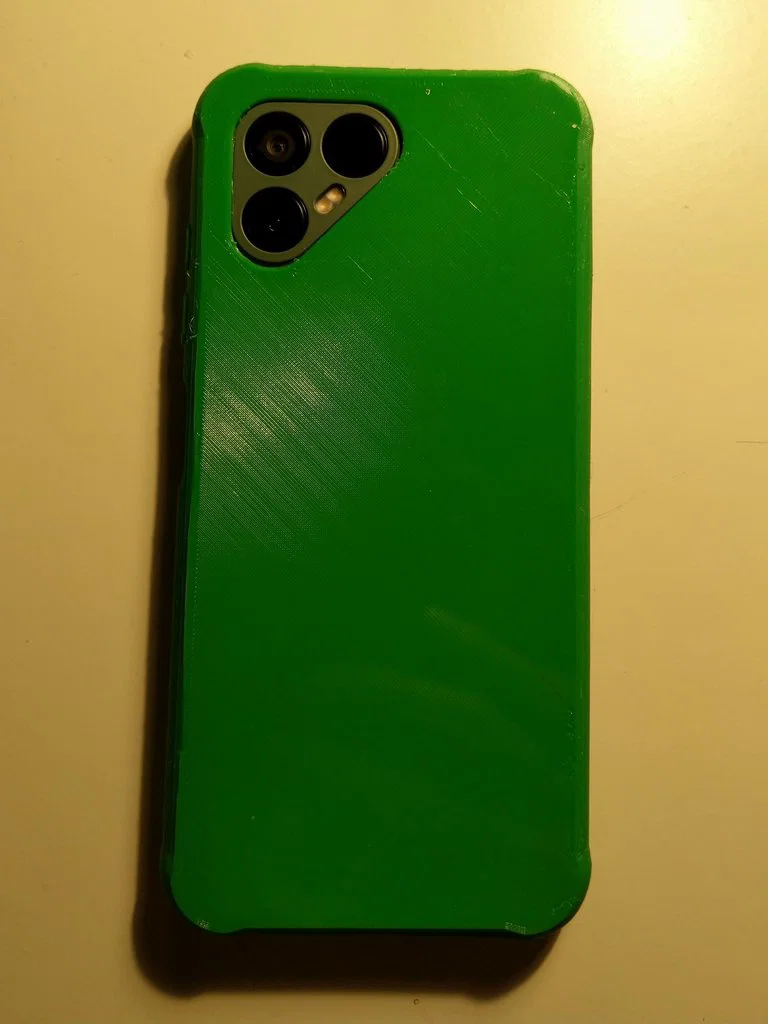

Hai bức ảnh đầu là phiên bản ốp v1 mới với phần gờ góc nhô ra một chút và thân ốp mỏng hơn. Các ảnh còn lại là phiên bản v0.8 cũ, tổng thể dày hơn nhưng các góc lại mỏng hơn.

Dự án vẫn đang tiếp tục hoàn thiện, mình hy vọng sẽ sớm có phiên bản cải tiến với phần gờ cạnh bằng PLA riêng biệt.

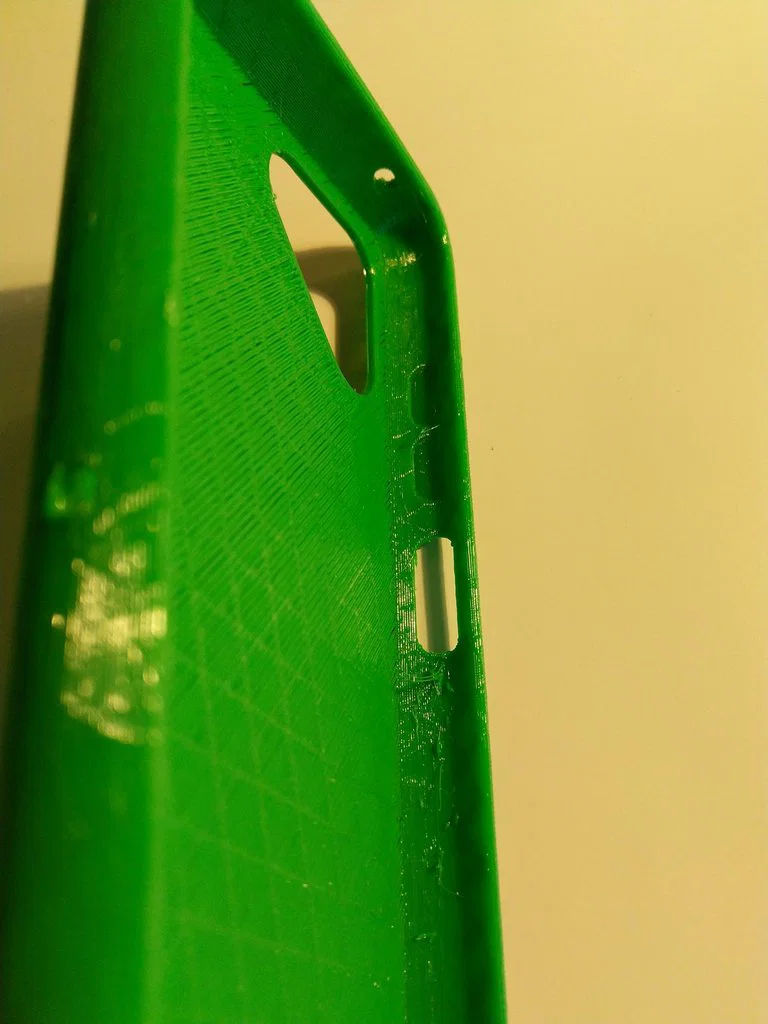

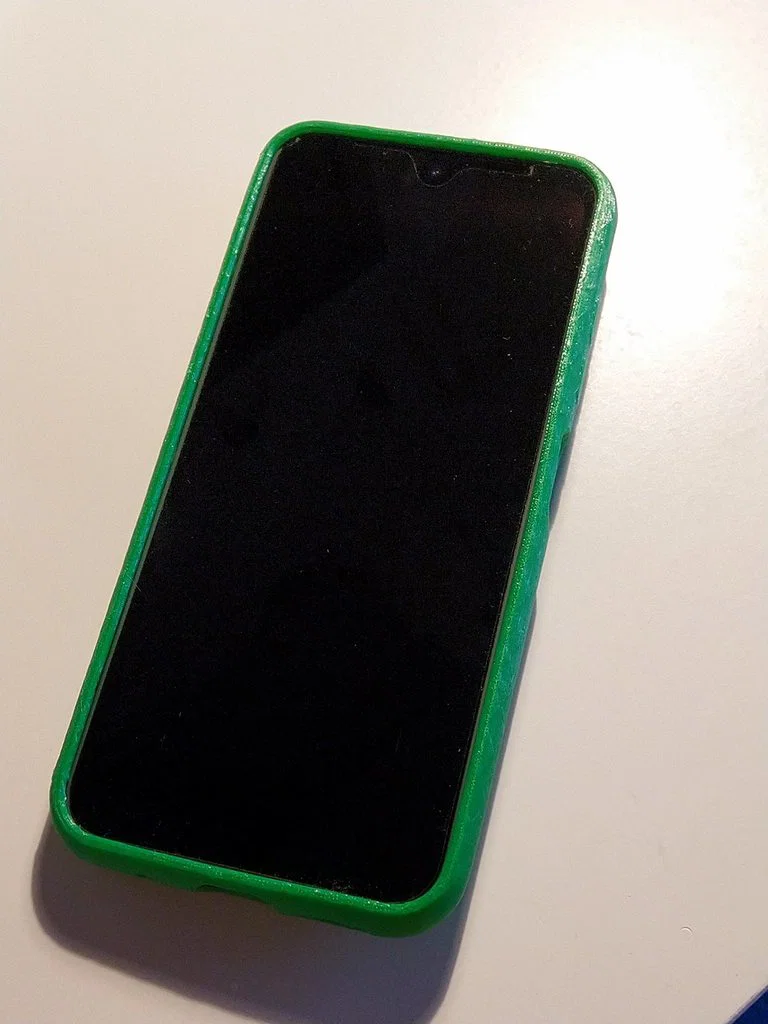

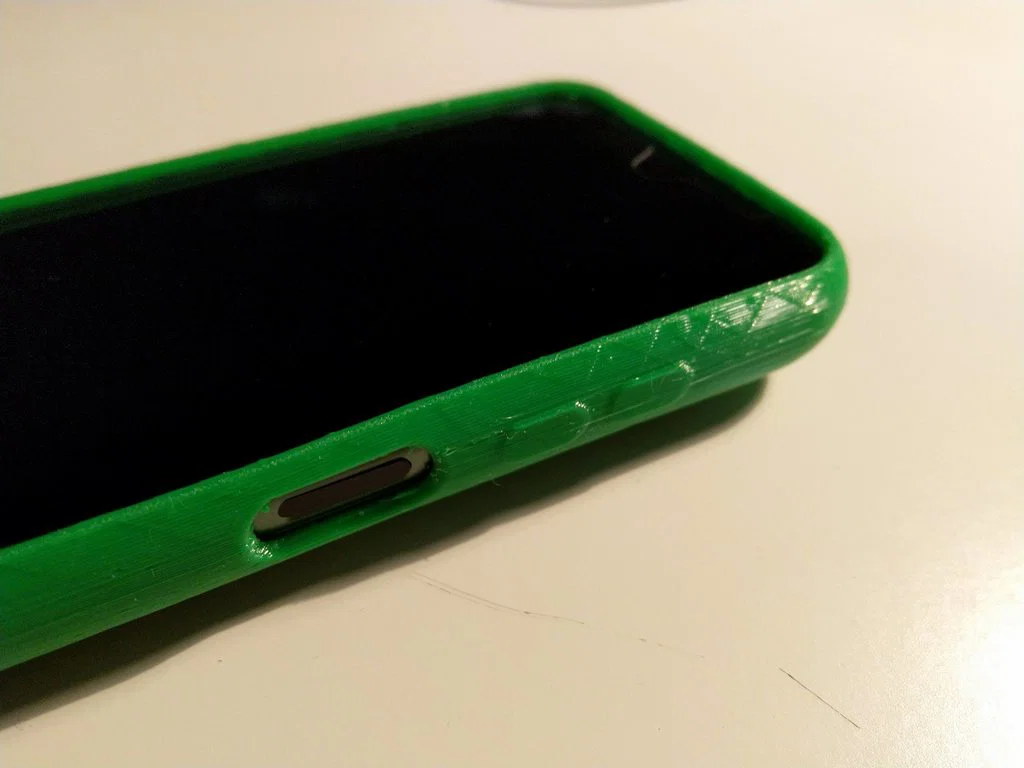

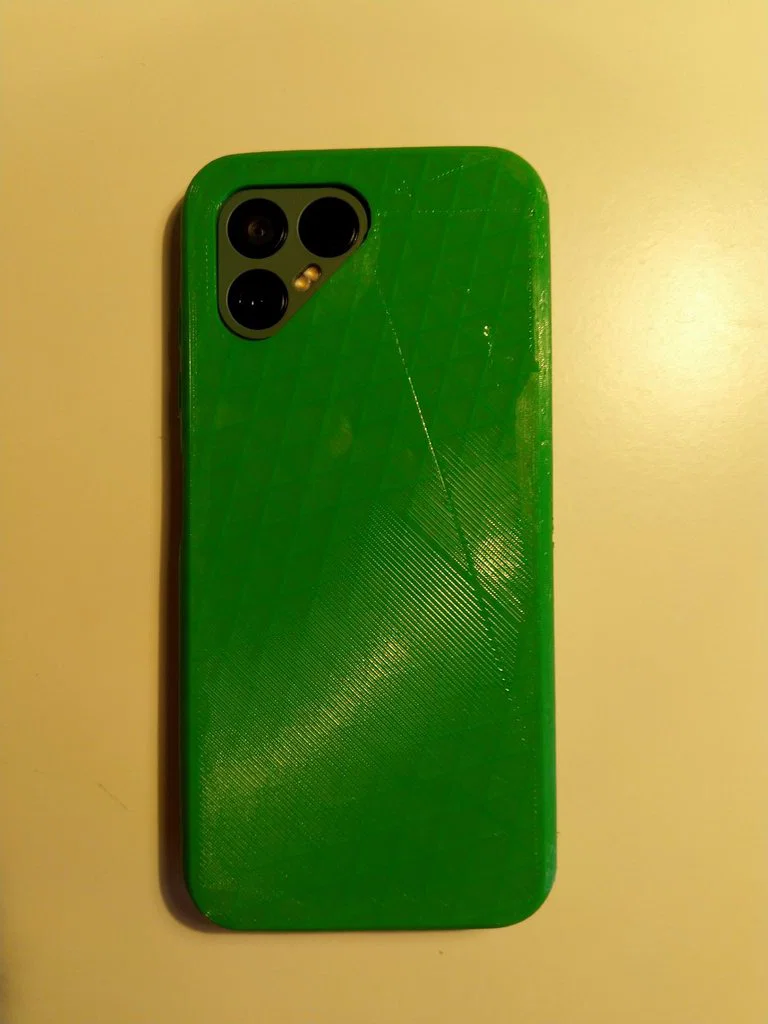

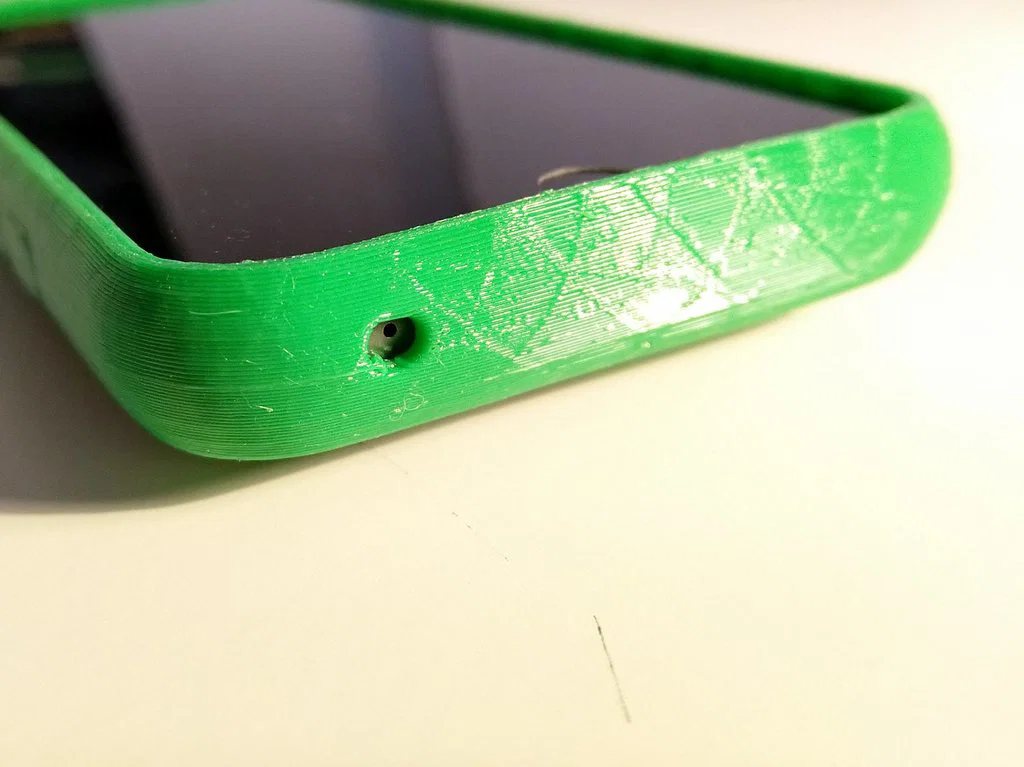

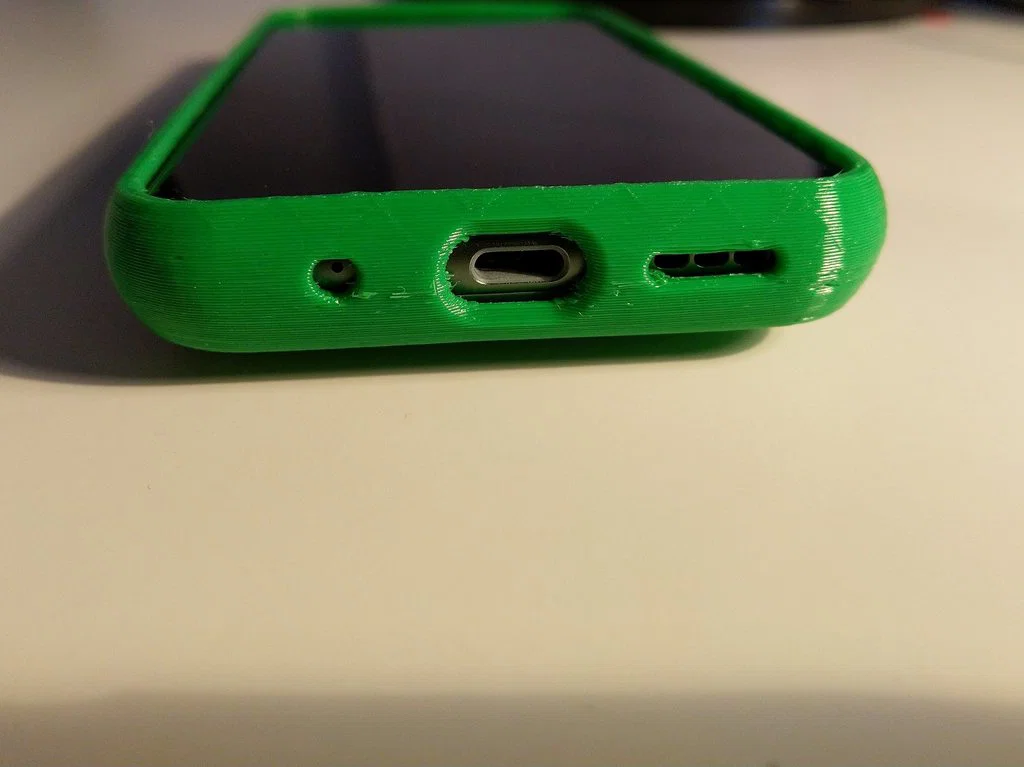

Chiếc ốp đơn giản trong ảnh được in với đầu phun 0.5mm, chiều cao lớp 0.35mm, 1 tường, 1 lớp đáy, 1 lớp đỉnh, infill cubic 20%.

Ốp bumper được in với chất lượng cao hơn bằng đầu phun 0.3mm và chiều cao lớp 0.16mm, 2 tường, tăng thêm số lớp đỉnh và đáy, infill cubic 30%.

Bạn hoàn toàn có thể tăng số lớp tường/đáy/đỉnh để có chất lượng tốt hơn, nhưng dù in thế nào, mình khuyên bạn nên để phần giữa rỗng, chỉ dùng infill. Cách này tạo hiệu ứng "túi khí" rất tốt. Nên dùng infill 20-30%.

Thiết lập in (Print Settings)

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

0.2mm

Chất liệu in: Hatchbox TPU
