Steam Machine Companion Cube / Vỏ đựng Weighted Storage Cube

CẬP NHẬT: Mình đã thêm một thư mục chứa các tệp 3MF đã sơn sẵn cho máy in đa màu. Nếu máy in/slicer của bạn hỗ trợ thì dùng luôn nhé, còn không thì cứ dùng file gốc, rồi đặt lệnh tạm dừng (pause) để thay sợi nhựa thủ công đúng lớp cần thiết. Nhớ để lại bình luận cho mình biết nếu in thành công hoặc gặp vấn đề gì nhé.

Bạn vẫn có thể in trên máy in đơn đầu đù nếu biết cách dừng máy đúng lớp để thay màu nhựa.

Tấm ốp lưng (Back panel) có thể in toàn bộ màu trắng, nhưng để đẹp hơn thì nên dùng các trình cắt (slicer) hỗ trợ đa màu cho máy đơn đầu đù như OrcaSlicer. Hãy sơn các mặt trong và cạnh viền thành màu xám nhạt (Light Gray). Cách này làm được trên máy đơn đầu đù nhưng bạn sẽ cần thay nhựa thủ công vài lần trong những lớp đầu tiên.

Danh sách linh kiện:

• 1x Steam Machine - Steam
• 4x Ốc vít đầu bằng M3 x L12mm - Amazon
• 4x Heatset Inserts M3 x D5 x L4 - Amazon
• 10x Ốc vít đầu bằng M2.5 x L8mm - Amazon
• 10x Heatset Inserts M2.5 x D3.5 x L4 - Amazon
• 12x Nam châm đĩa 10mm x 2mm - Amazon
• 4x Nam châm đĩa 1/4in x 1/16th in - Amazon (Mình dùng loại cũ có sẵn nên không đảm bảo loại trên Amazon vừa khít hoàn hảo, nhưng chắc là ổn, chỉ cần dán cẩn thận là được. Thông số chuẩn của mình là: 0.25in x 0.062in)
• Keo dán nhựa (Gel Super Glue) - Amazon

Công cụ cần thiết:

• Mỏ hàn nhiệt (để đặt các heatset inserts)
• Nhíp (để gắp các mảnh dẫn sáng nhỏ)
• Tuốc nơ vít Phillips hoặc lục giác cho ốc M2.5 và M3

Sợi nhựa mình đã dùng:

• Sunlu White PLA - Amazon
• Sunlu Grey PLA - Amazon
• Sunlu Silver PLA - Amazon
• Sunlu Sky Blue PLA - Amazon
• Overture 95A Black TPU - Amazon

Lưu ý khi lắp ráp:

Tên mỗi file đều ghi rõ số lượng cần in và màu sắc tương ứng.

Dùng mỏ hàn để đặt heatset inserts thật cẩn thận. Bạn xem video để biết vị trí chính xác nhé. 4 cái loại M3 sẽ nằm ở mặt sau của hai tấm bên hông (mỗi bên 2 cái). Các lỗ này dùng để gắn tấm ốp lưng. Hai lỗ trên tấm mặt trên không cần dùng tới đâu, bỏ qua nhé.

Sau đó lắp heatset inserts M2.5 vào các góc chéo có gờ căn chỉnh và hai cái ở bảng điều khiển phía dưới để bắt ốc chân đế. Video sẽ chỉ rõ vị trí lắp.

Dùng nhựa TPU cho chân đế, miếng bảo vệ (slide guards) và miếng đệm nút nguồn để tránh làm trầy xước vỏ máy Steam Machine.

Riêng phần chân đế, mình khuyên để 5 lớp tường (walls) và độ đặc (infill) vừa phải để có độ đàn hồi, giúp giảm rung chấn cho máy. Các chi tiết TPU khác nên in đặc 100%.

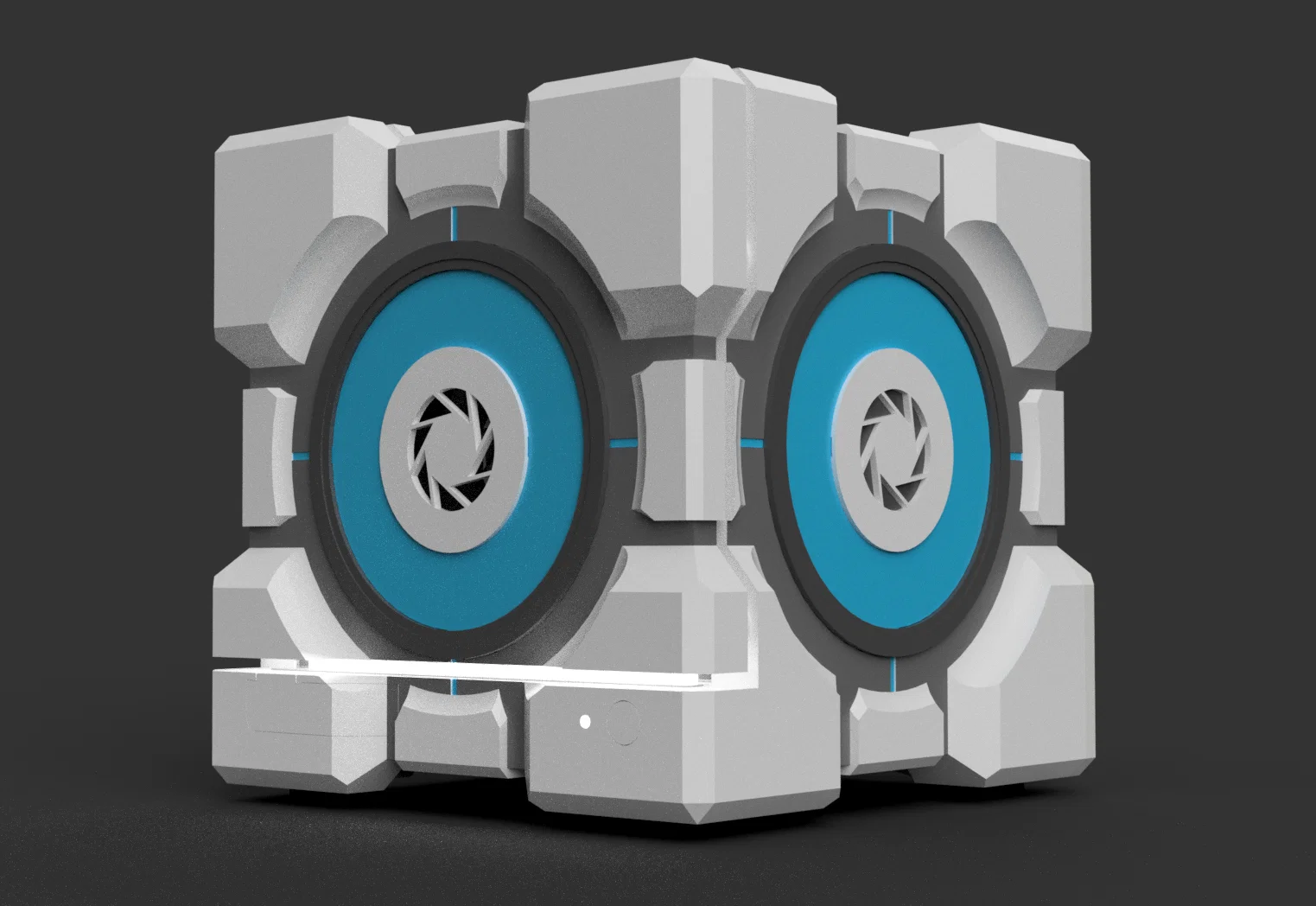

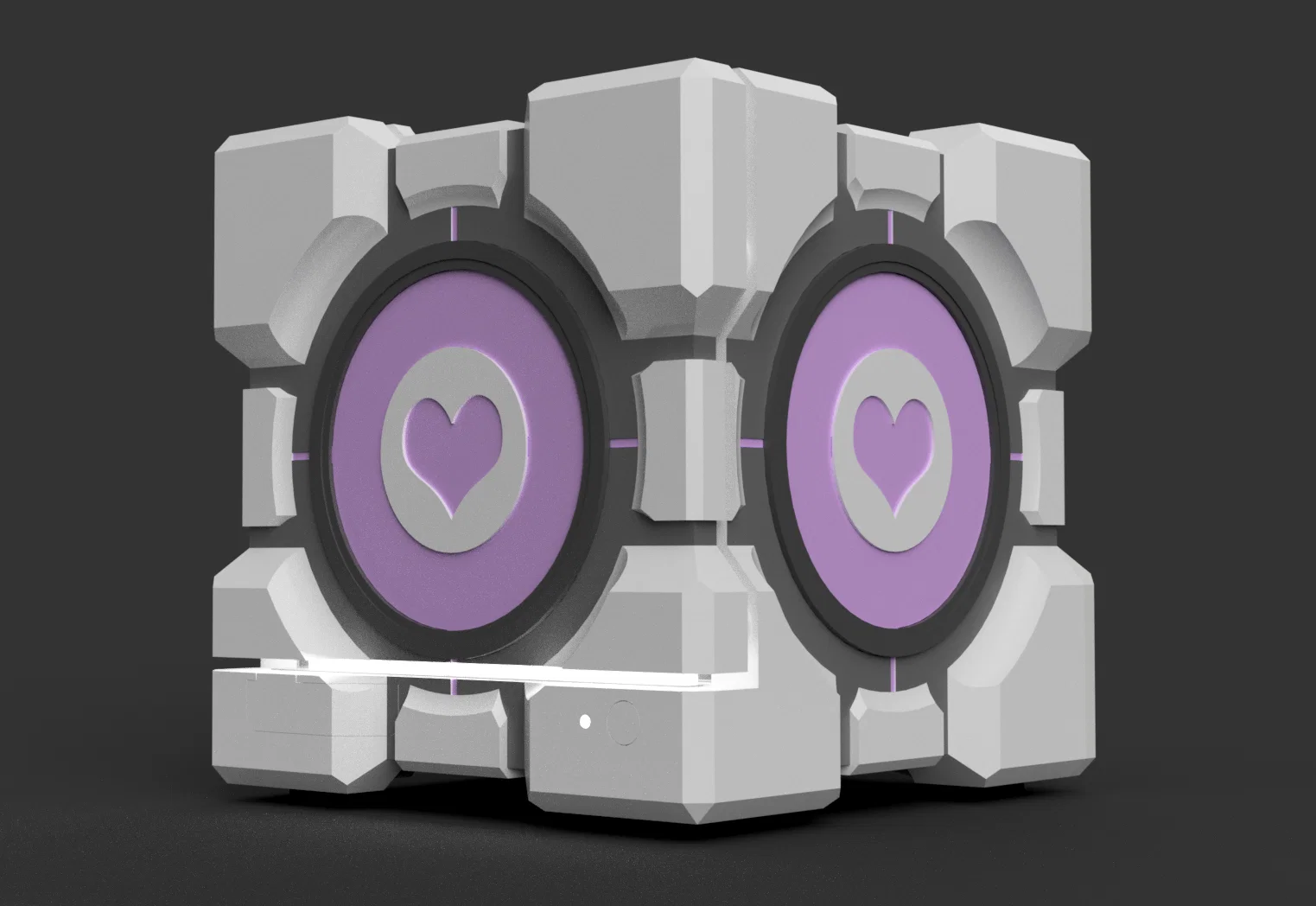

Logo Aperture có khe thông gió ở mặt trước là tùy chọn, giúp máy thoáng hơn. Bạn có thể thay bằng logo hình trái tim hoặc logo kín nếu thích.

Nhiều file yêu cầu thay nhựa một lần tại lớp nhất định. Bạn chỉ cần cài đặt chế độ tạm dừng trong slicer rồi thay cuộn nhựa khác vào là xong. Nếu máy bạn hỗ trợ đa màu thì cứ sơn trực tiếp trên slicer cho giống hình mẫu nhé.

Nếu được thì nên bật tính năng Ironing để bề mặt phẳng mịn và đẹp hơn.

Một số chi tiết cần dùng support (hỗ trợ in).

Lắp ráp:

Các tấm panel chính:

Dán các mảnh dẫn sáng màu vào tấm panel trước. Sau đó, lần lượt dán vòng xám trung tâm, đĩa màu và logo Aperture hoặc hình trái tim. Dán từng lớp một và chờ keo khô. Làm tương tự cho cả 4 tấm. Riêng mặt trước thì chọn cái có logo thông gió nhé.

Với mặt trước, dùng nhíp để dán miếng dẫn sáng nhỏ vào khe dưới cùng.

Khi đã dán xong, bôi keo quanh vùng đĩa và đặt các cụm đã dán vào, chú ý căn chỉnh các khe trên vòng xám với mảnh dẫn sáng.

Tiếp theo, trượt các miếng TPU Slide Guards vào khe của hai tấm bên hông. Với tấm mặt trên, trượt miếng đệm vào và gắn 3 miếng TPU còn lại vào phía dưới. Nếu thấy chật quá thì có thể tháo bớt hoặc thay miếng mỏng hơn.

Video hướng dẫn lắp Side Panels:

Video hướng dẫn lắp Top Panel:

Mặt trước (Front Face Plate):

Dán các cạnh trên và hai bên. Chỗ lỗ thông hơi, mình khuyên dùng dây rút nhựa để cố định chặt trong lúc chờ keo khô. Sau đó dán nam châm, nhớ chú ý đúng cực để hút chặt với nhau.

Video hướng dẫn lắp Front Faceplate:

Bảng điều khiển IO phía trước:

Dán các mảnh IO bên trái và phải vào panel chính. Sau đó dán cạnh dưới. Dùng dây rút hoặc kẹp để giữ cố định. Nhớ dùng nhíp để lắp miếng dẫn sáng nhỏ phía trên khe cắm thẻ SD.

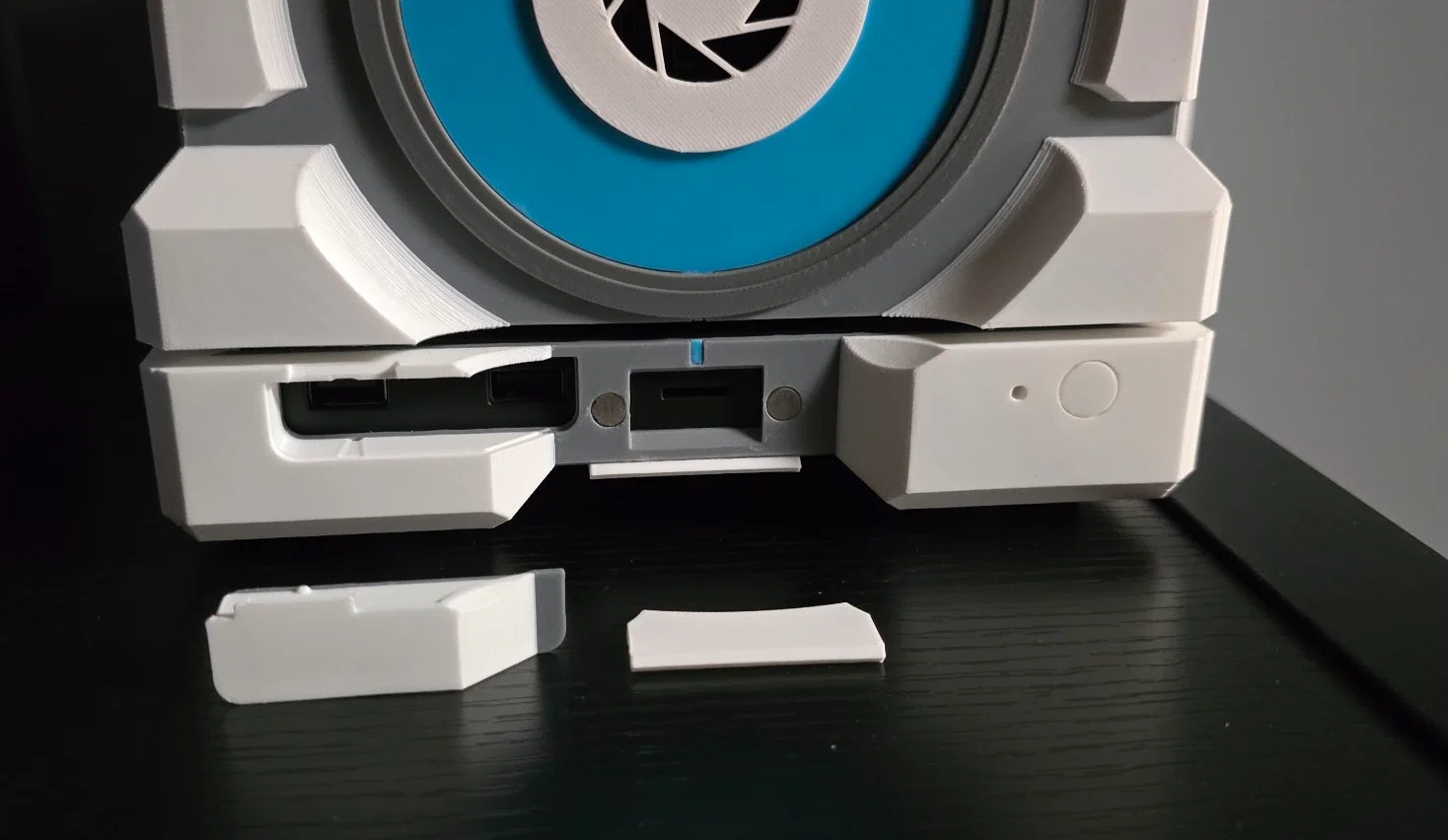

Dán miếng đệm nút nguồn TPU vào nút nguồn. Lắp nắp cổng USB và nam châm cho nắp thẻ SD, nhớ kiểm tra cực nam châm cho khớp.

Đừng vội gắn bảng IO vào đáy máy, hãy lắp 4 tấm panel chính trước rồi mới bắt ốc bảng IO sau.

Video hướng dẫn lắp Front IO & Bottom Panel:

Khi đã lắp xong các tấm và keo đã khô, lắp hai tấm bên hông vào đáy, đảm bảo nam châm hướng ra ngoài phía trước. Bắt 4 ốc ở hai bên. Sau đó lắp tấm mặt trên vào và bắt 4 ốc còn lại.

Cuối cùng, lắp bảng IO phía trước bằng 2 ốc phía dưới chân đế (ốc M2.5).

Giờ bạn có thể đưa máy Steam Machine vào vỏ. Nó sẽ hơi khít nên hãy làm từ từ. Nếu in bị co nhẹ làm chật, bạn có thể uốn nắn nhẹ các tấm nhựa 3D để đưa máy vào dễ hơn.

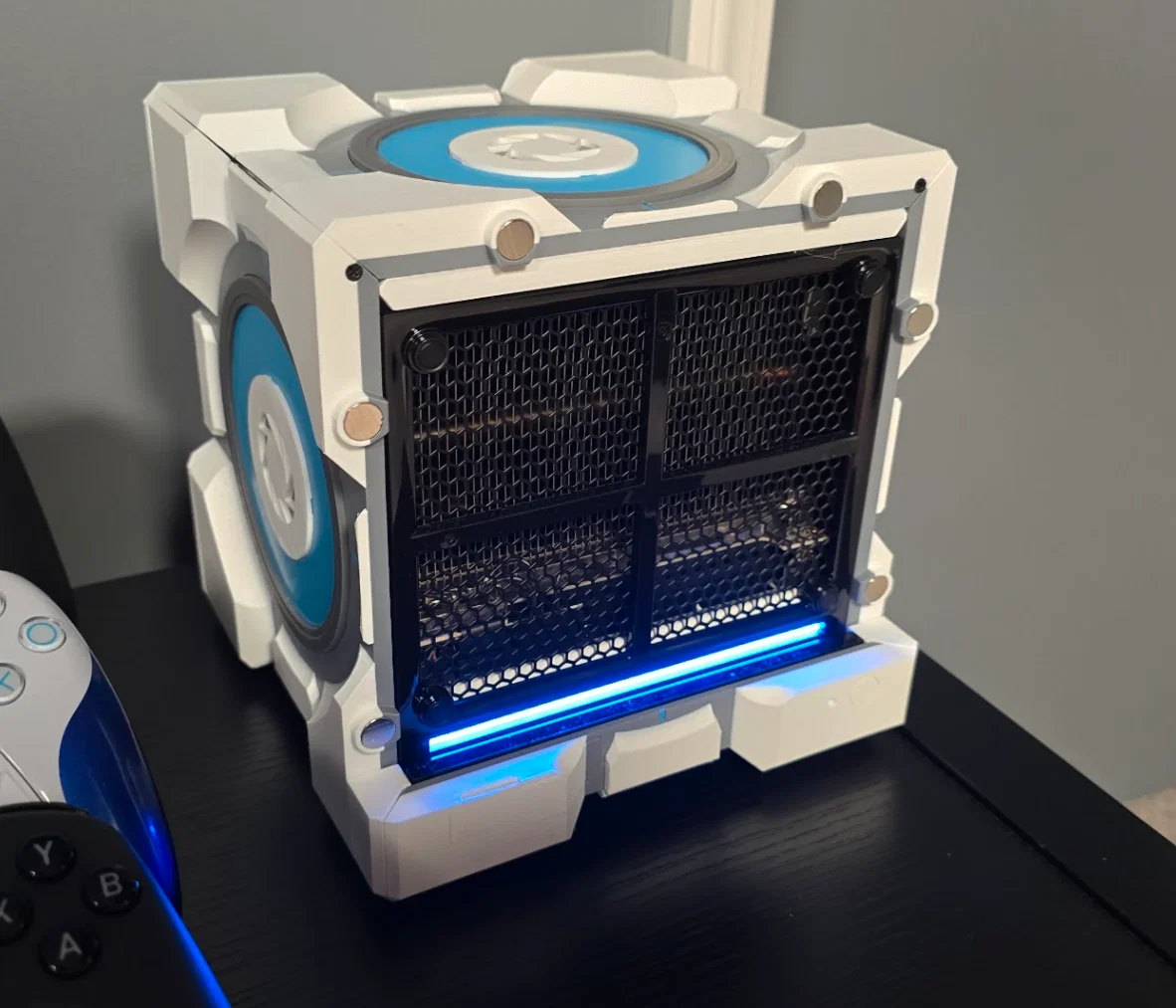

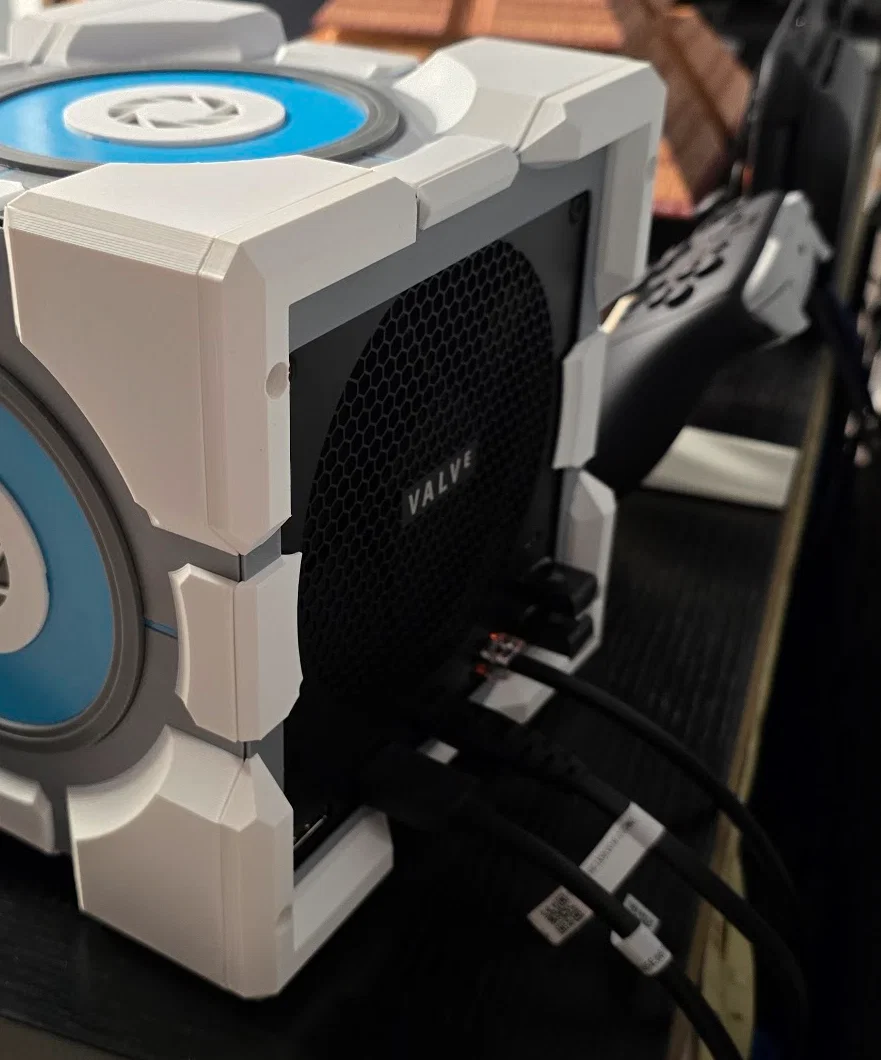

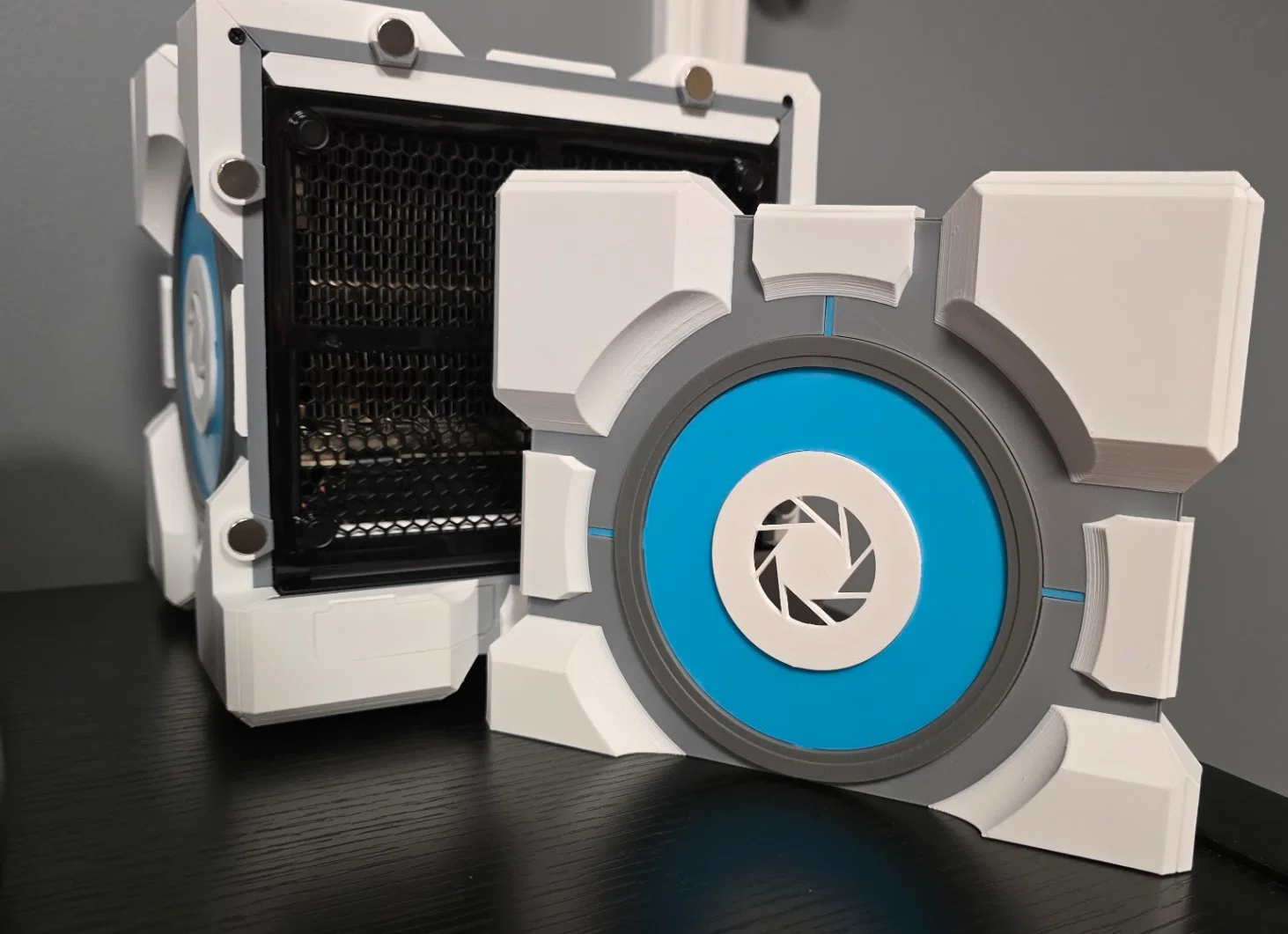

Khi máy đã khít, lắp tấm ốp lưng sao cho phần xám rộng hơn ở phía trên, khớp với khe quạt của máy. Bắt ốc M3 để cố định.

Video hướng dẫn lắp ráp hoàn thiện:

Mình chưa test nhiệt kỹ nhưng vỏ này không che chắn luồng khí, logo thông gió ở mặt trước còn giúp thoát nhiệt tốt hơn nên bạn yên tâm không lo máy bị nóng nhé.

Chúc bạn có một chiếc vỏ ưng ý! Nhớ đăng ảnh sản phẩm hoàn thiện cho mình xem với nha. Cần hỏi gì cứ thoải mái để lại bình luận!

Đây không phải là sản phẩm chính thức và mình không liên quan gì tới Valve hay Steam đâu nhé.
