Vỏ hộp Heltec Mesh Node T096 / Heltec Wireless Tracker V2 cho pin Lipo và ăng-ten ngoài
Mẫu vỏ case phong cách tracker dành cho Heltec Mesh Node T096 và Wireless Tracker V2, có không gian chứa pin Lipo và hỗ trợ ăng-ten ngoài. Thiết kế linh hoạt với các tùy chọn nắp đậy và ngăn pin khác nhau cho anh em dễ lắp đặt.
Mô tả

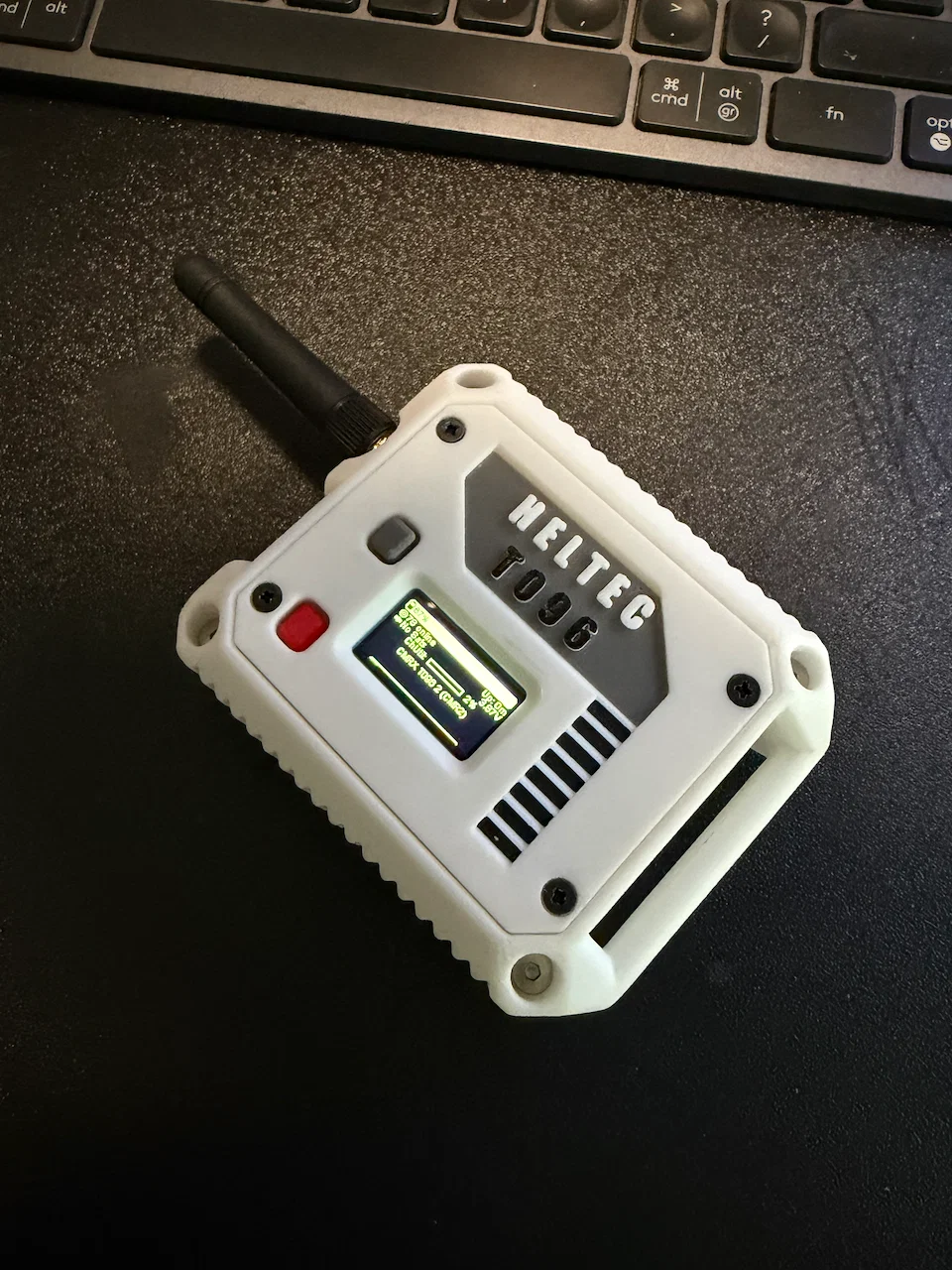

Mình đã đính kèm hai loại nắp đậy, một cái có thiết kế như trong ảnh và một cái để trống. Ngoài ra, mình cũng có sẵn hai ngăn chứa pin: một ngăn dành cho pin EEMB (xem link bên dưới) và một ngăn lớn hơn với kích thước 37x57x11 nếu anh em dùng loại pin khác vừa vặn. Anh em cần chuẩn bị những thứ sau: Pin Lipo LP103454 (mình dùng loại của EEMB, có bán trên Amazon và Aliexpress tại https://www.aliexpress.com/item/10000043885157.html). 4 ốc M3 6mm (lỗ bắt ốc là 6.2mm). 4 ốc M2.5 5mm (lỗ bắt ốc là 5mm). 1 ăng-ten ngoài với phần đế có đường kính nhỏ (tối đa 12mm). Sau khi lắp ráp xong, anh em nhớ kiểm tra kỹ là đã gắn ăng-ten trước khi cắm pin vào nhé!
