Bộ giá đỡ Mesh Node năng lượng mặt trời cho đèn Harbor Breeze

Hệ thống giá đỡ đèn năng lượng mặt trời Harbor Breeze cho Mesh Node

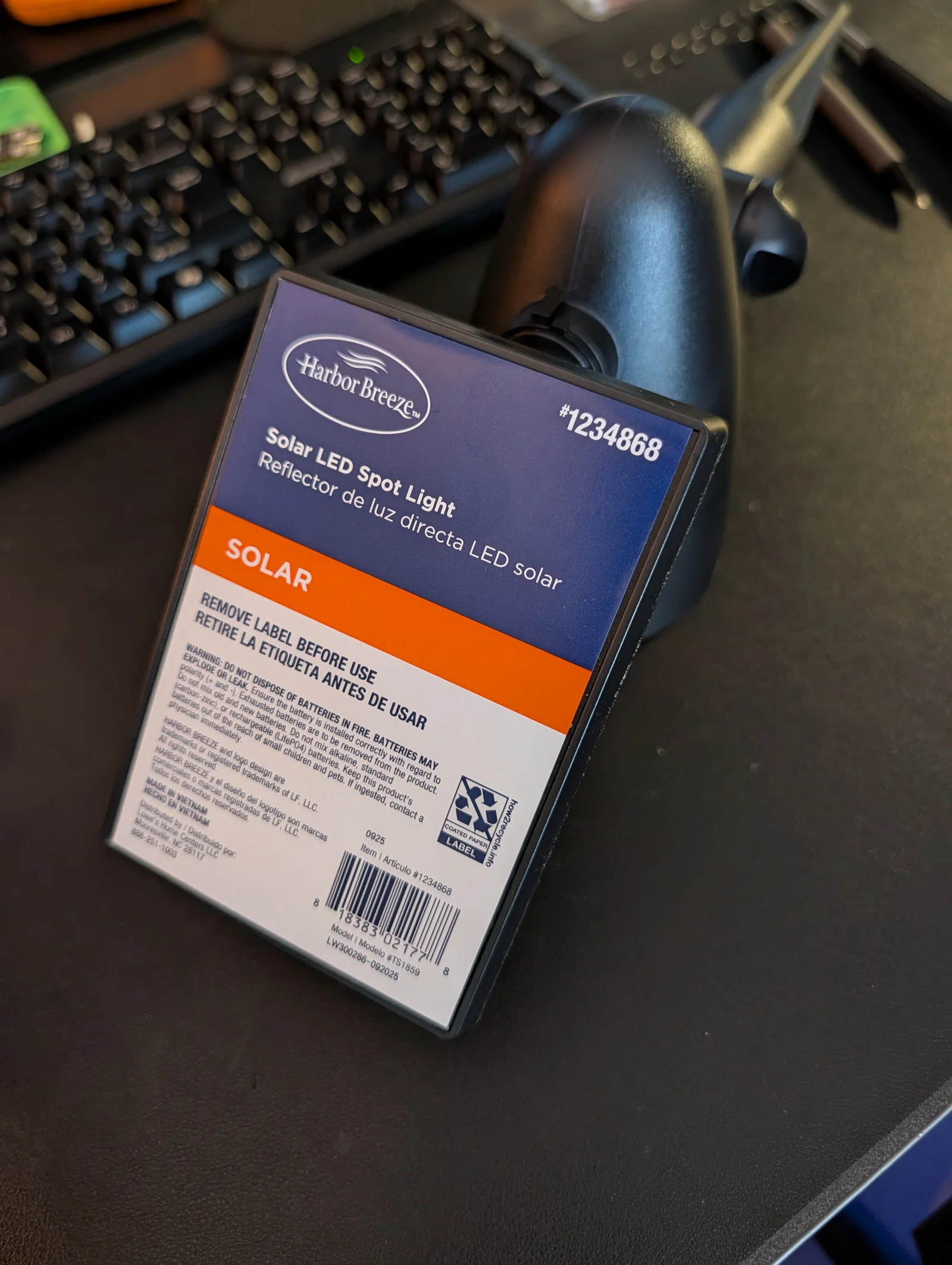

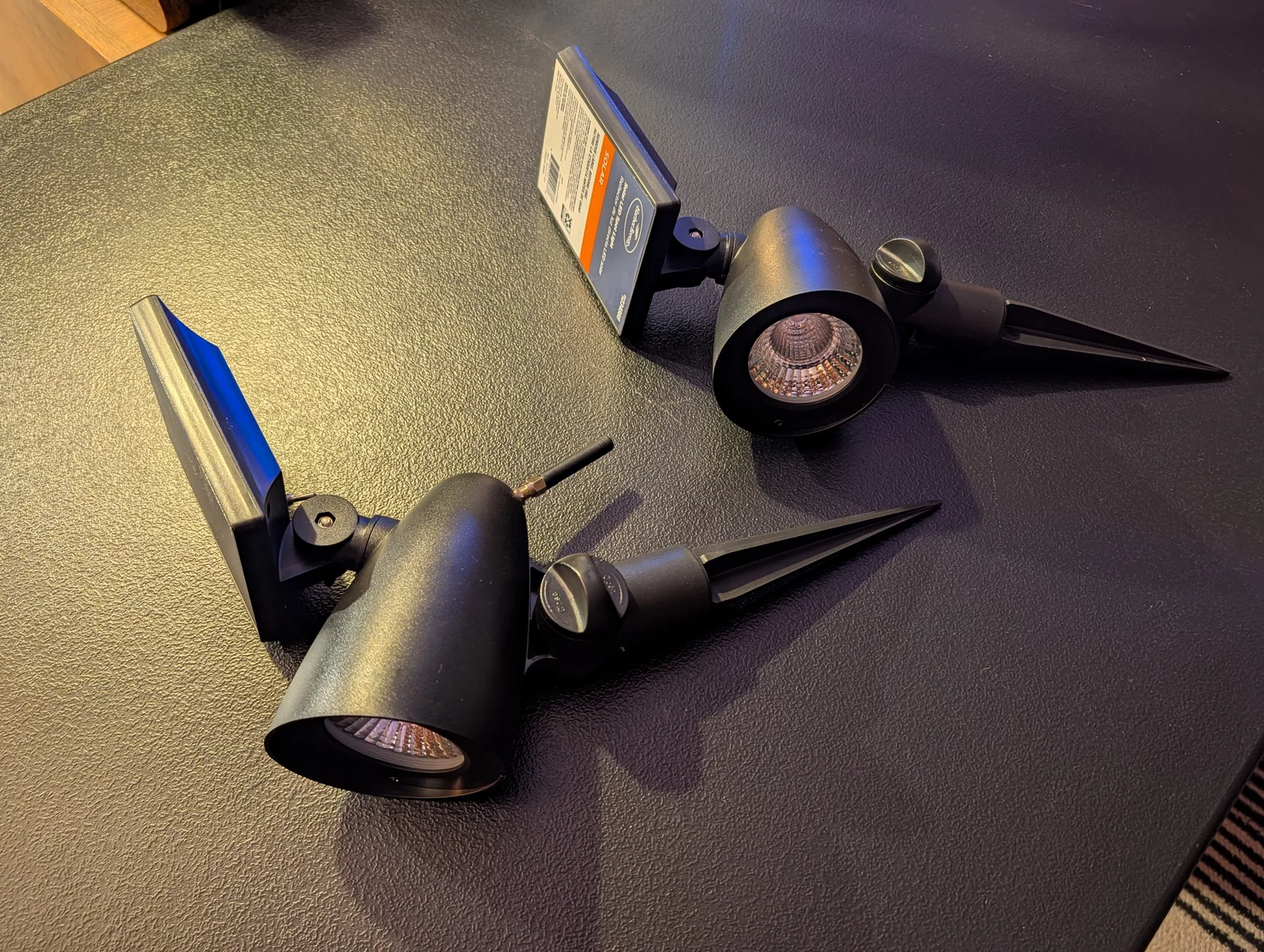

Đèn năng lượng mặt trời Harbor Breeze (Mã hàng #1234868 | Model #ZDL1362): Link sản phẩm tại Lowe's

Đây là hệ thống giá đỡ tùy chỉnh được thiết kế để biến chiếc đèn pha năng lượng mặt trời Harbor Breeze phổ biến, giá rẻ từ Lowe's thành một node hoặc repeater Meshcore / Meshtastic có khả năng chống chịu thời tiết.

Giá đỡ có sẵn một vị trí chuyên dụng để lắp đầu nối anten Type N hoặc SMA, giúp bạn dễ dàng đi dây anten thẳng xuống vỏ hộp chính thông qua các lỗ có sẵn.

Bạn không có máy in 3D? Nếu không có điều kiện tự in, bạn có thể đặt mua các bộ giá đỡ hoàn thiện và phụ kiện sẵn sàng lắp đặt độc quyền tại website của mình https://www.hacncrap.com/

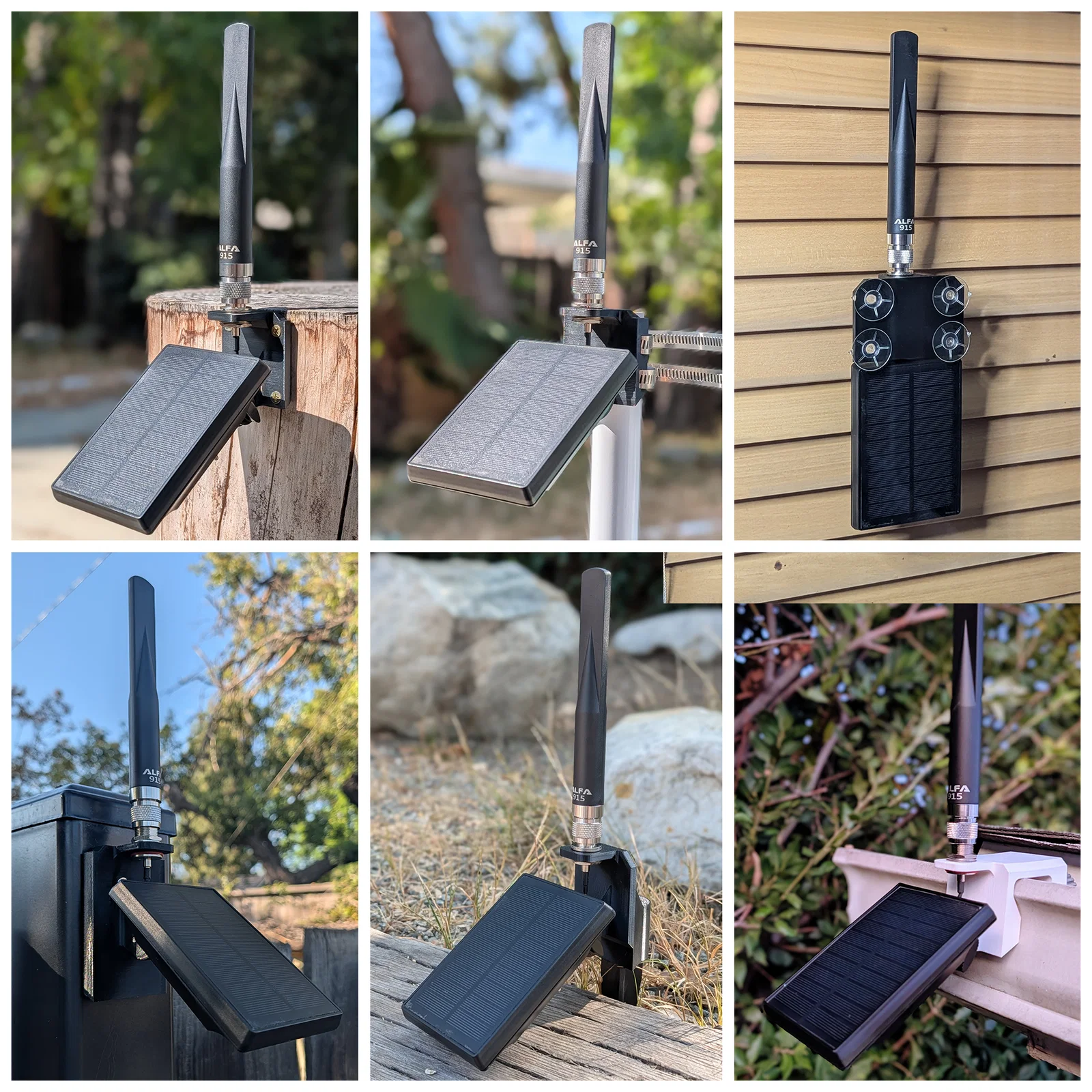

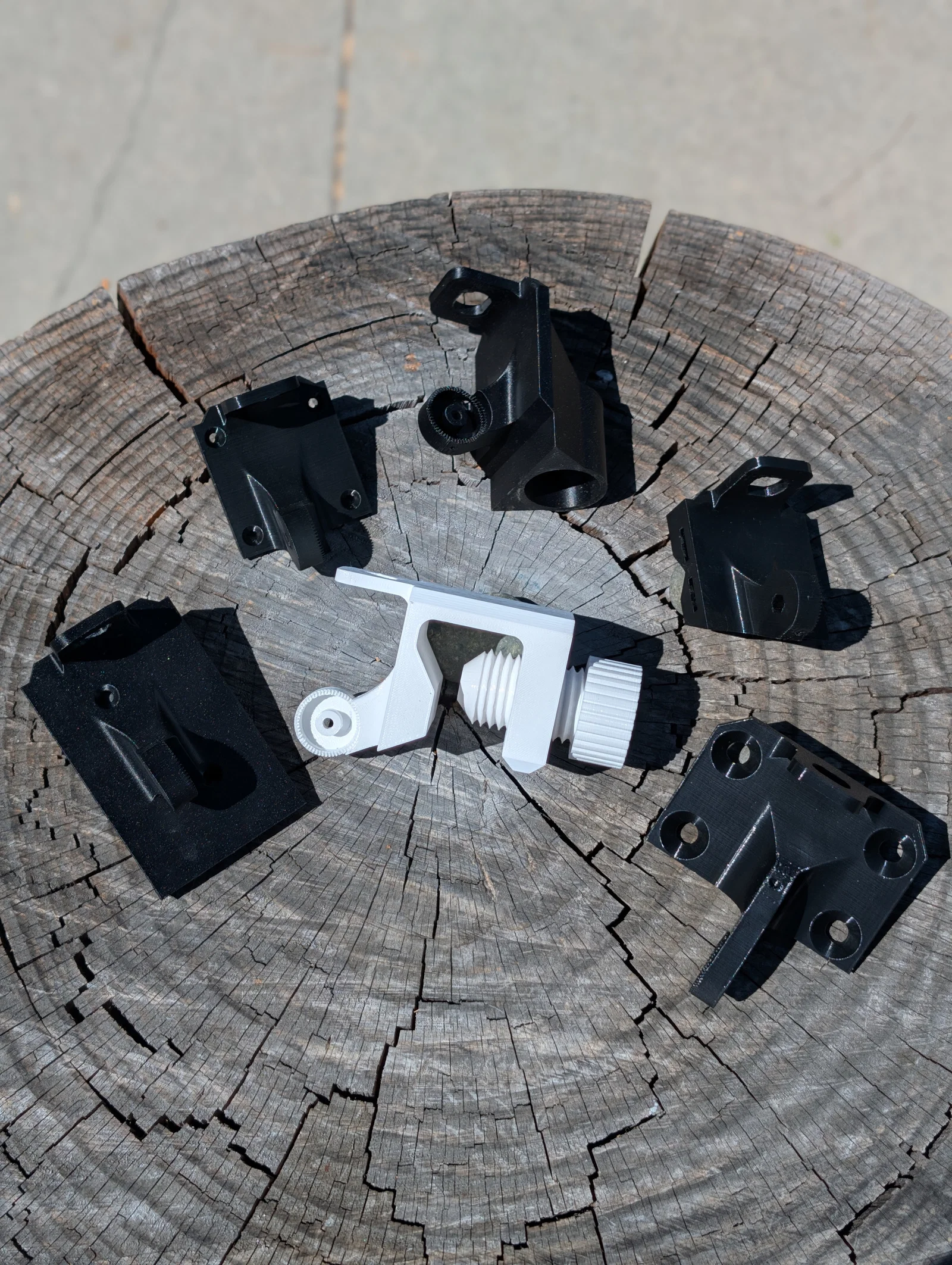

🛠 Các tùy chọn lắp đặt đi kèm

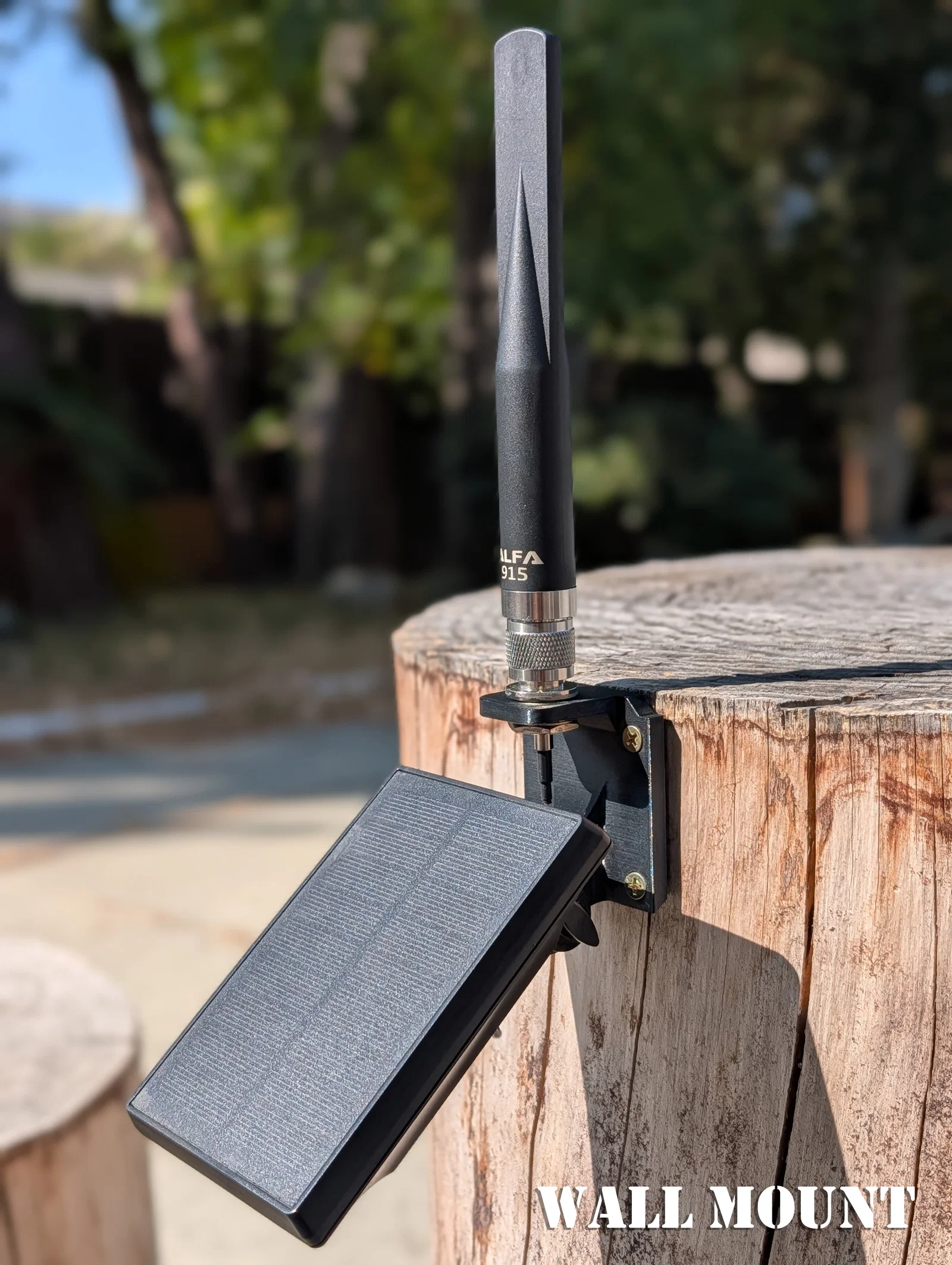

• Gắn tường: Mặt sau phẳng với các lỗ bắt vít để cố định lên tường, hàng rào hoặc tấm ốp gỗ. Mẹo: Hãy lắp càng cao càng tốt để anten không bị che khuất bởi mái nhà, giúp tối ưu hóa khả năng thu phát.

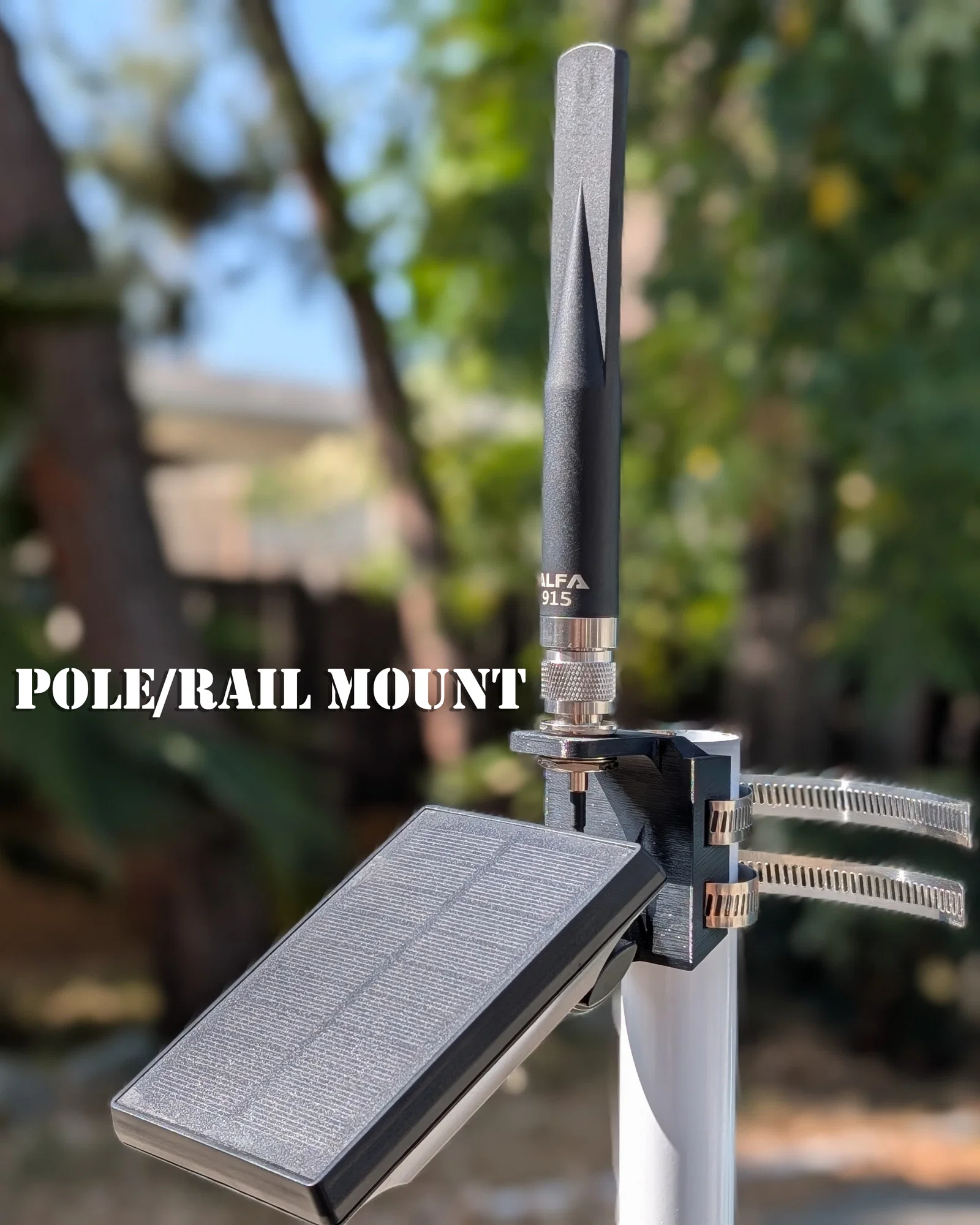

• Gắn cột: Thiết kế có khe để luồn dây rút hoặc đai siết ống, phù hợp lắp vào ống nước, cột hoặc cành cây. Có cả khe rãnh ngang để dễ dàng lắp lên thanh ngang, lan can ban công hoặc ống hàng rào.

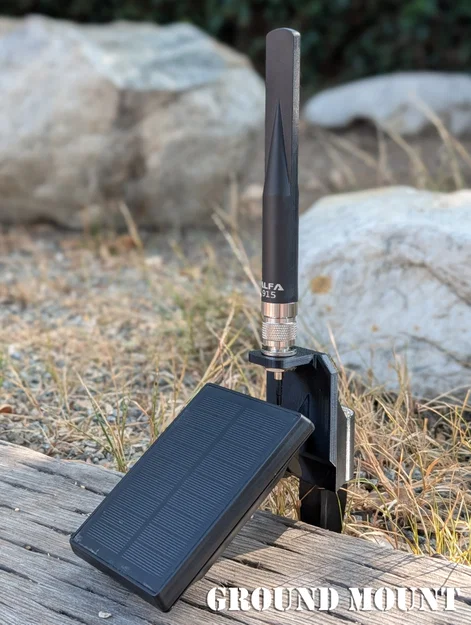

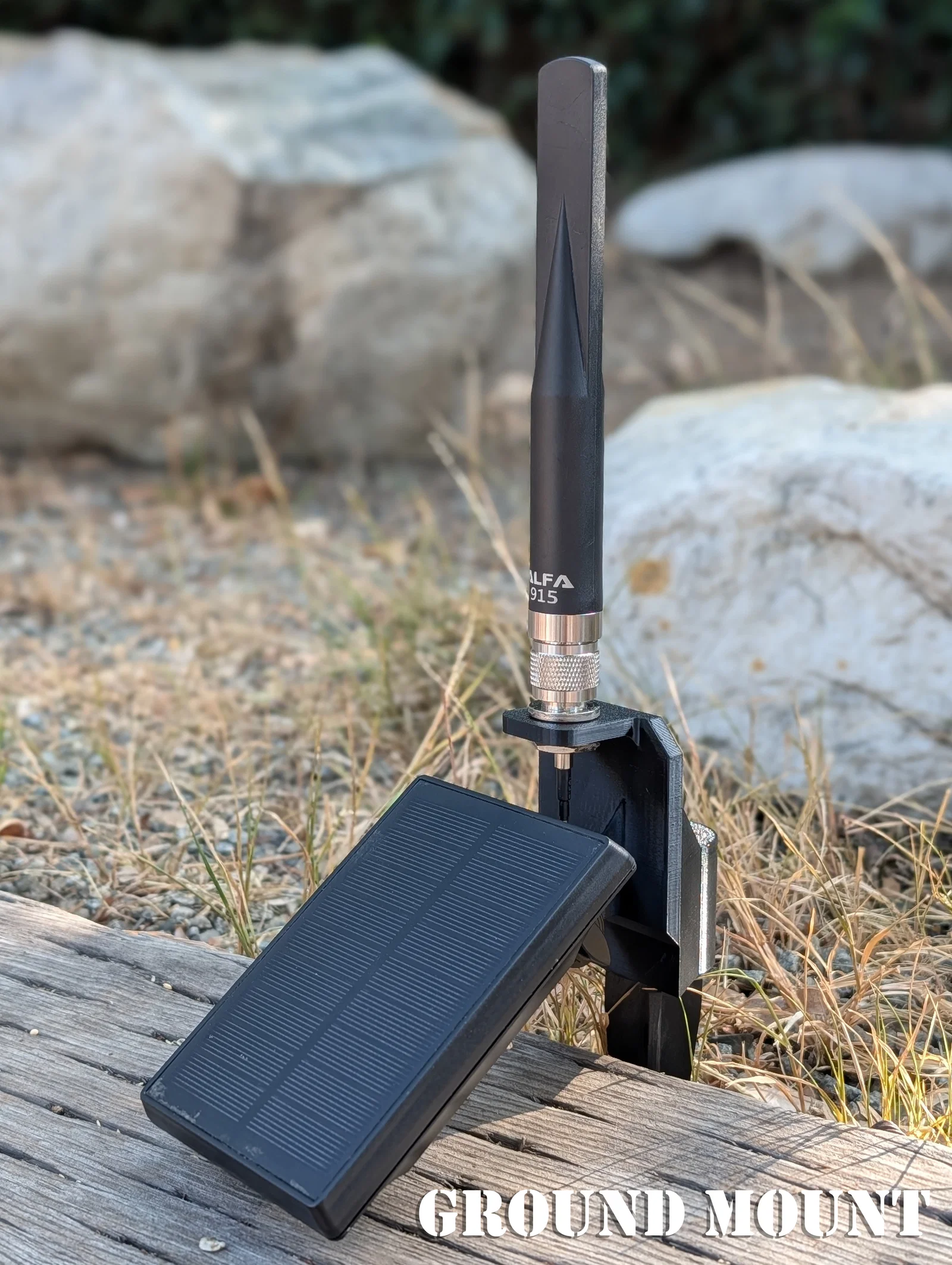

• Cắm đất: Gắn trực tiếp vào cọc cắm đất bằng nhựa có sẵn của đèn Harbor Breeze. Phù hợp cho việc triển khai nhanh tại hiện trường, các cấu hình tạm thời hoặc đặt node ở những khu đất trống mà không cần cấu trúc để bắt vít.

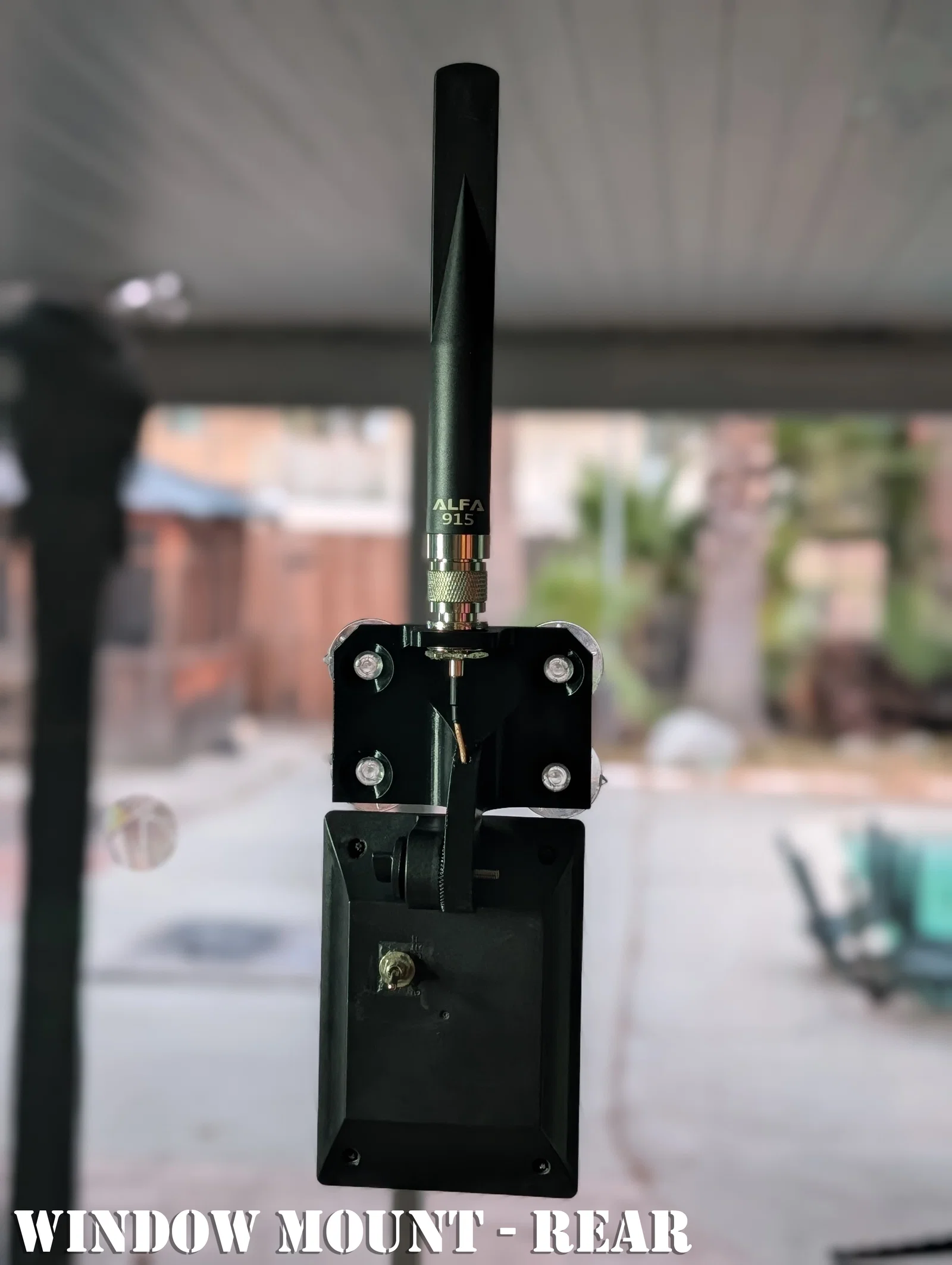

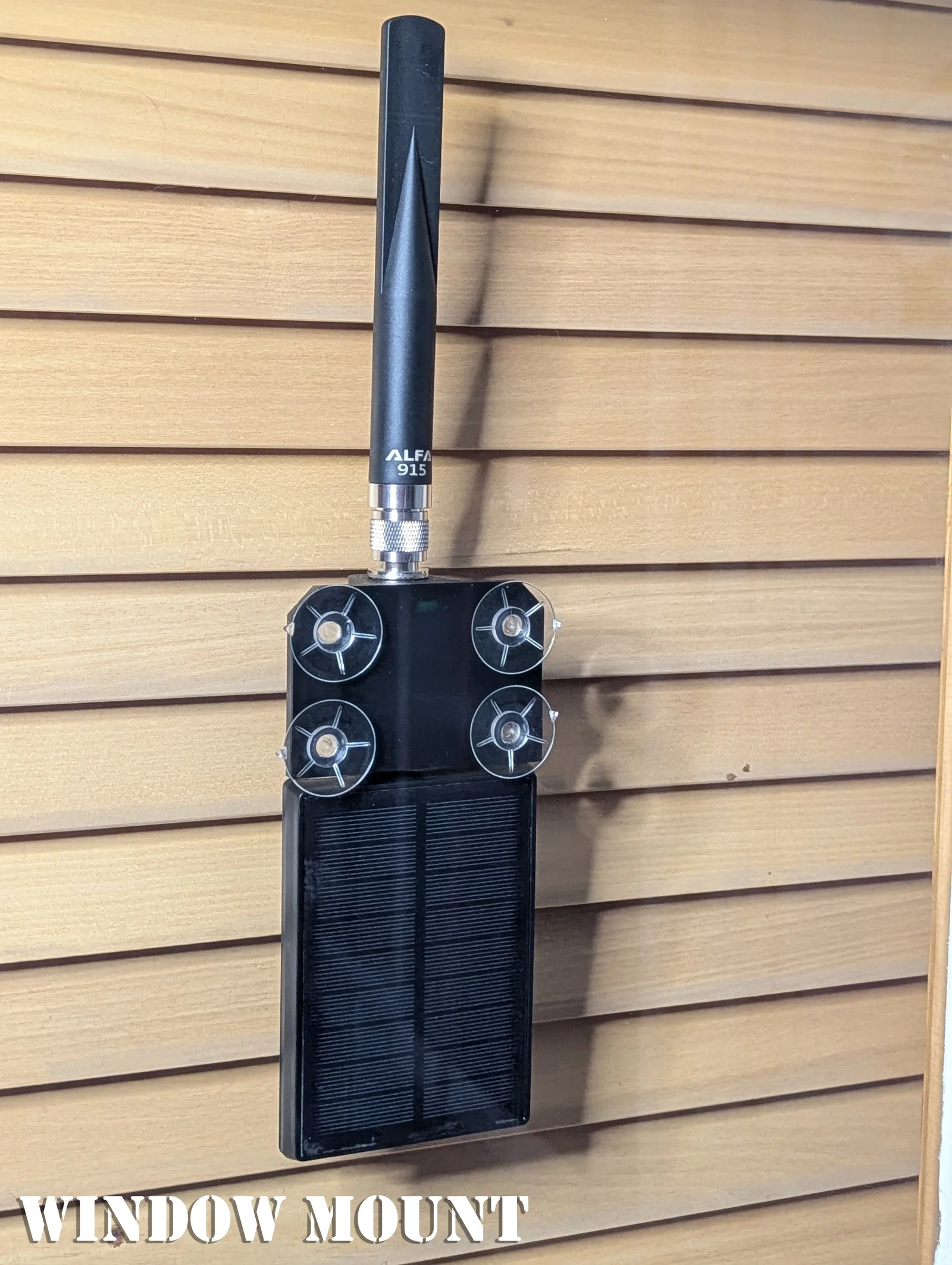

• Gắn cửa sổ: Được thiết kế với các khe cho núm hút chân không. Đây là giải pháp tuyệt vời cho người thuê nhà hoặc ở chung cư không thể lắp đặt ngoài trời, giúp node đặt an toàn bên trong cửa sổ đầy nắng mà vẫn đảm bảo tầm nhìn tốt. Núm hút chân không (Mình được hưởng hoa hồng từ các giao dịch mua hàng này): https://amzn.to/4vT3iqR

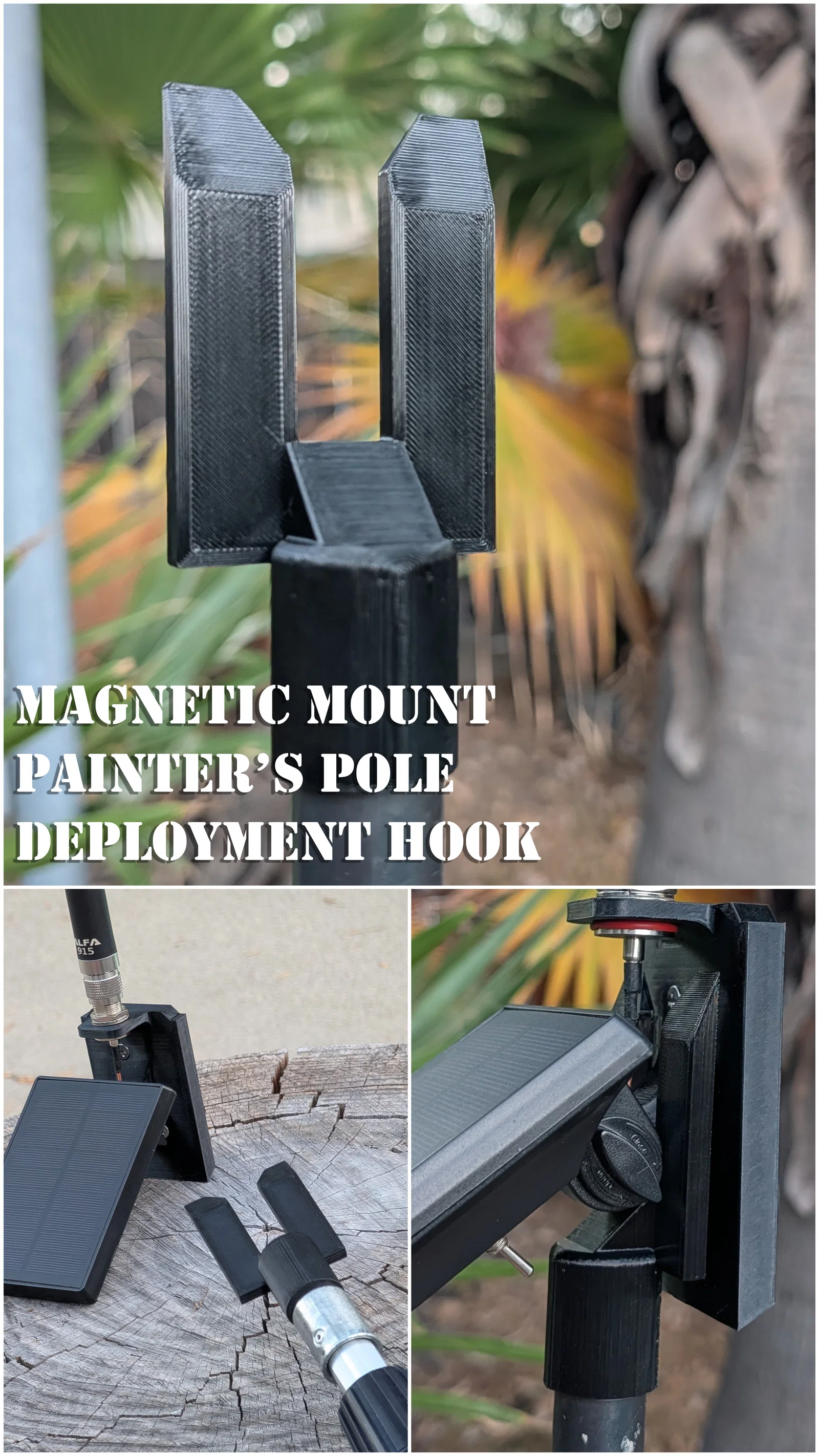

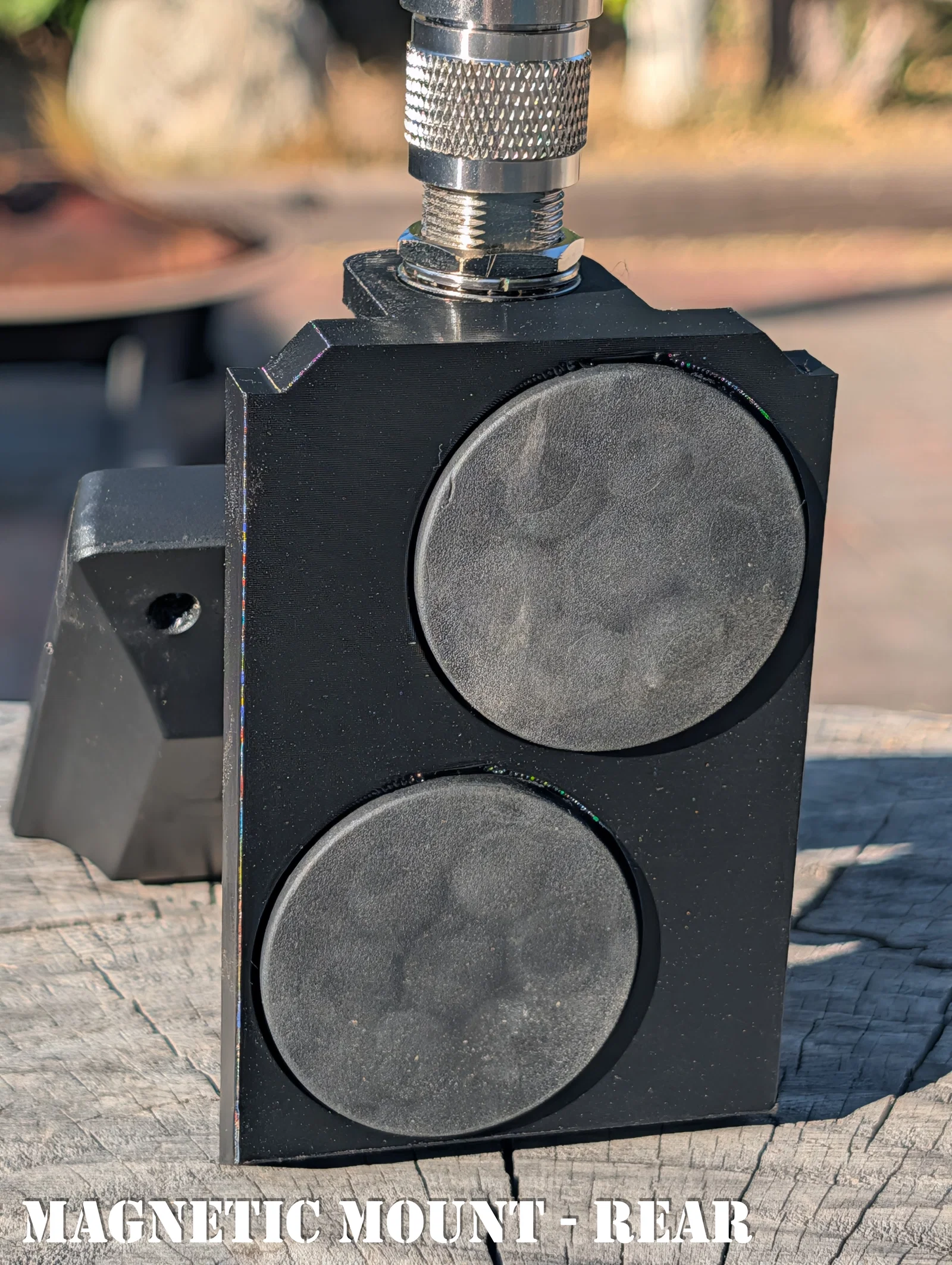

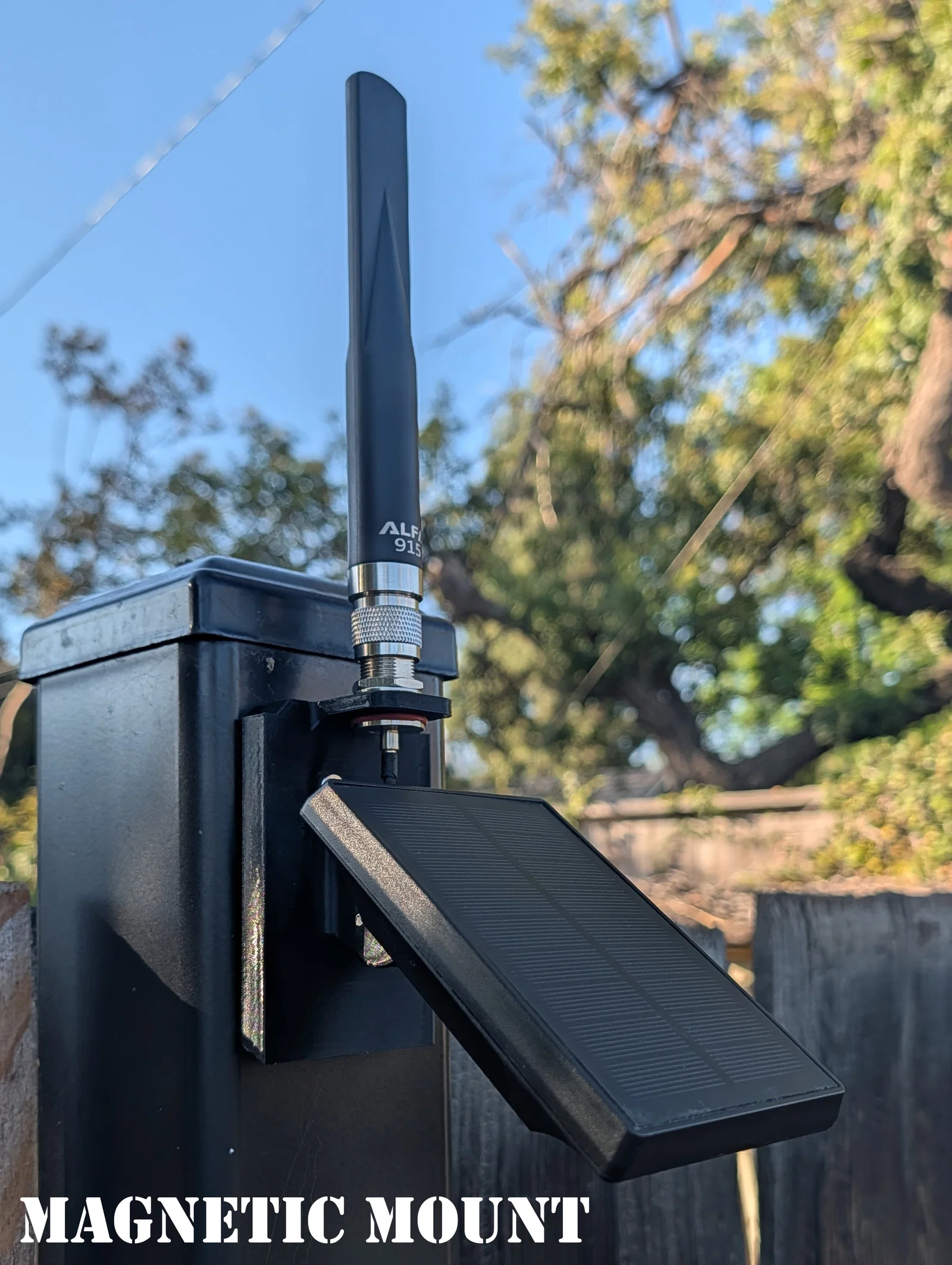

• Gắn nam châm: Có sẵn hai khe lõm để giữ hai viên nam châm bọc cao su chịu lực 30lb (khoảng 13.6kg), giúp gắn chặt vào mái kim loại, nhà kho hoặc lan can thép mà không cần khoan đục. Bao gồm file móc treo để dùng với sào sơn—chỉ cần gắn móc vào sào nối dài để đưa giá đỡ nam châm lên cao mà không cần dùng thang! Nam châm bọc cao su mua tại: (Mình được hưởng hoa hồng từ các giao dịch mua hàng này): https://amzn.to/4ffDfFc

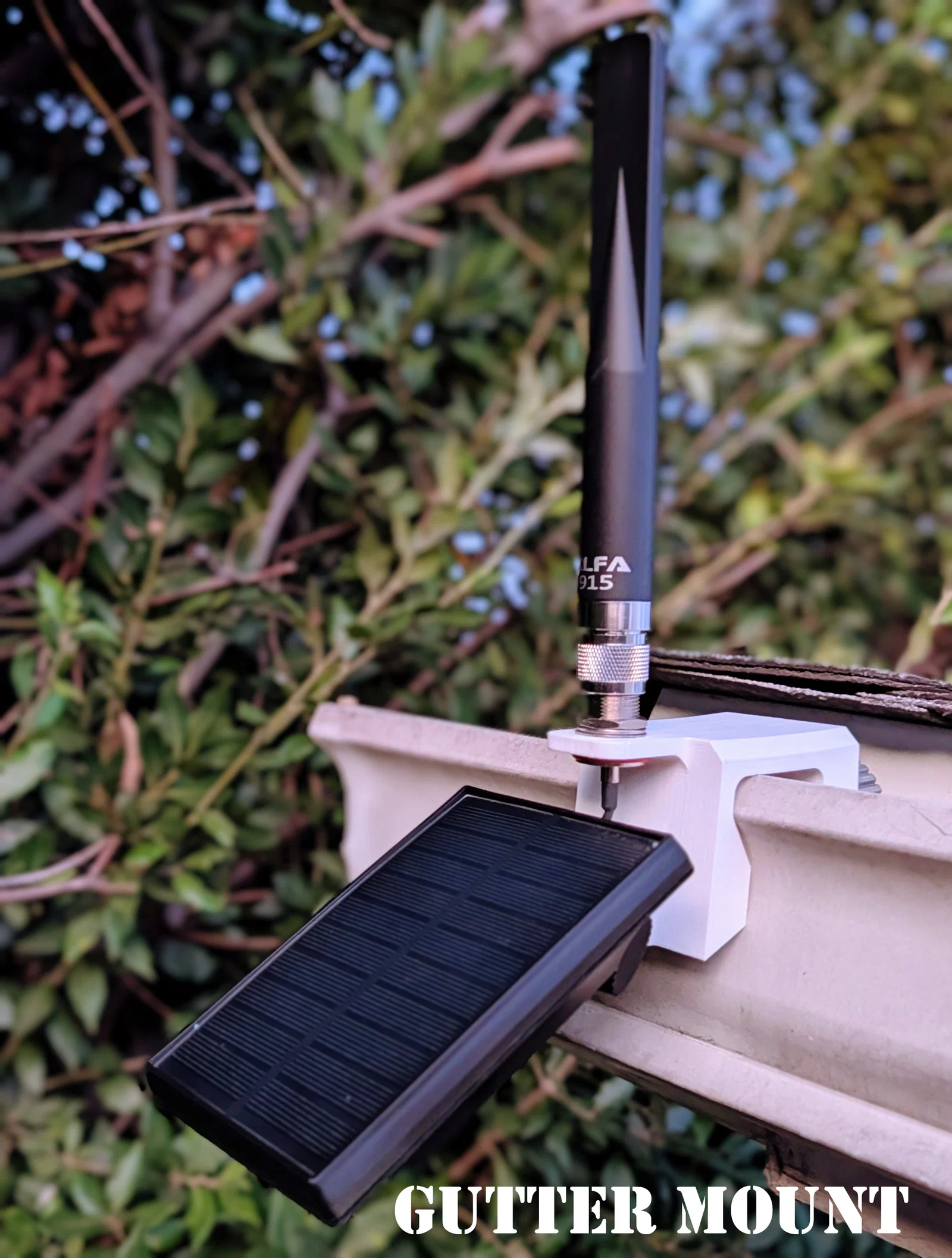

• Gắn máng xối: Kẹp vặn bằng nhựa in 3D với núm xoay lớn, giúp siết chặt vào máng xối tiêu chuẩn của nhà ở. Giải pháp hoàn hảo để lắp đặt trên cao mà không cần khoan tường.

🔌 Lắp đặt phần cứng bên trong

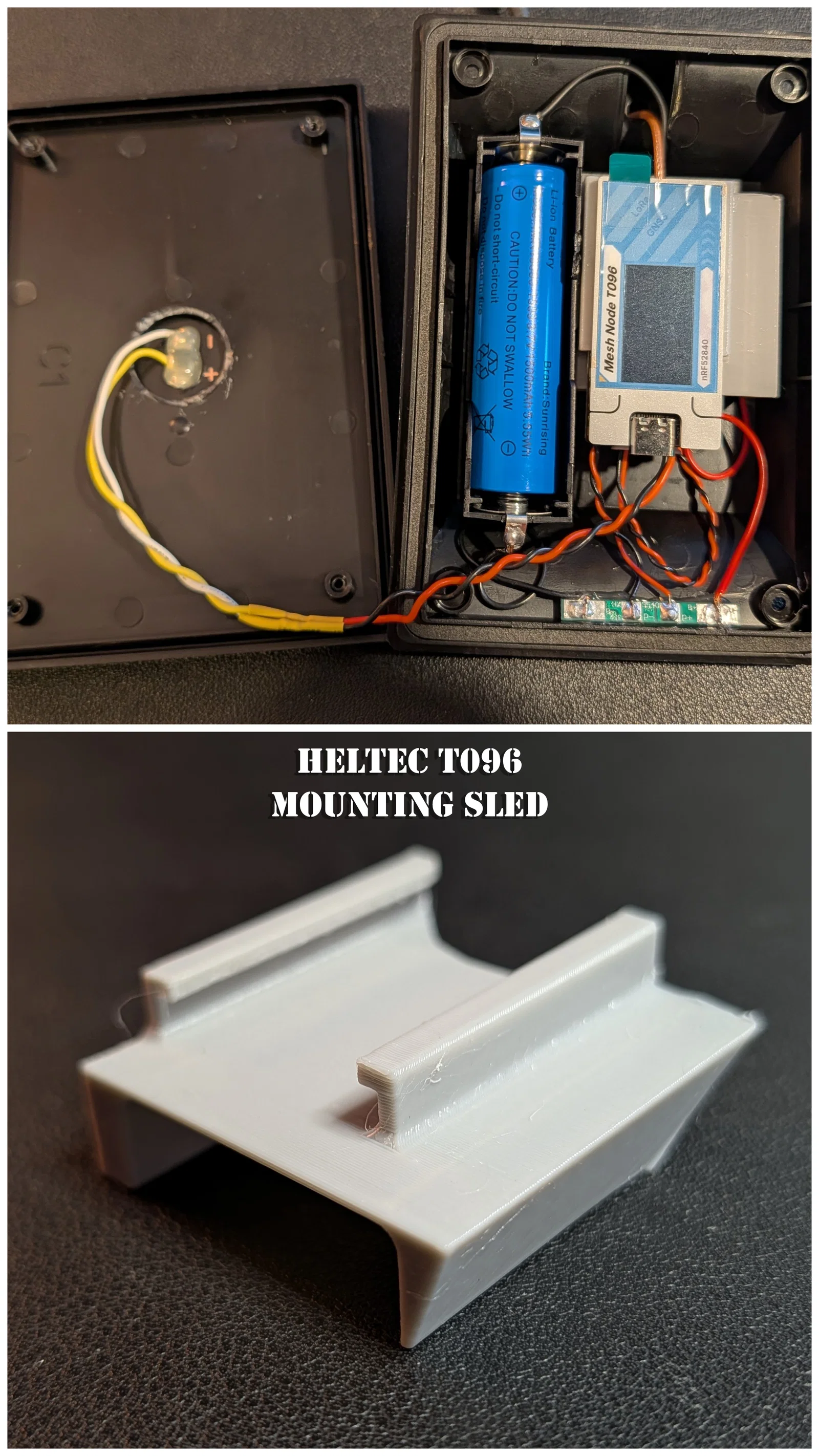

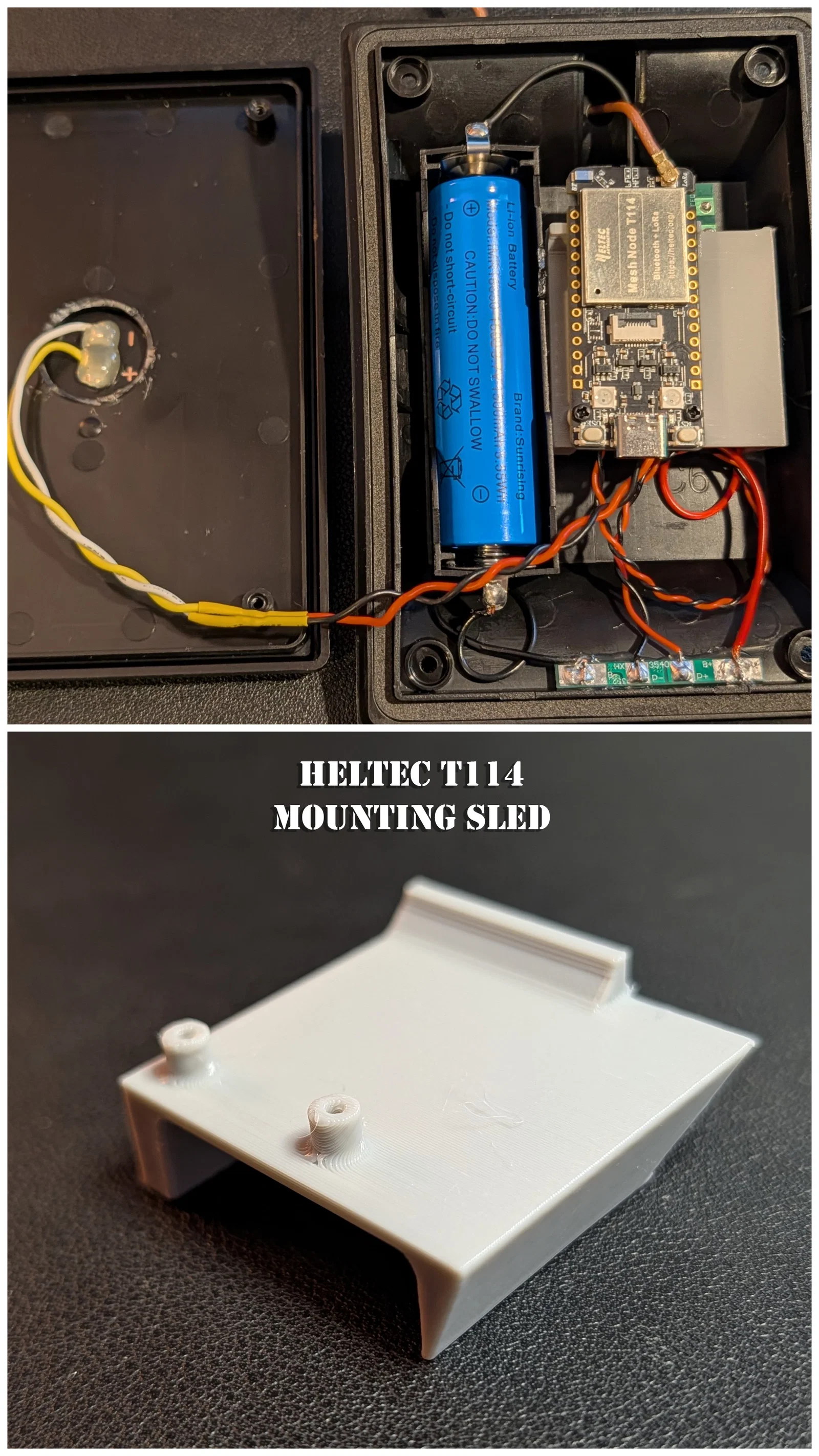

• Khay giữ mạch Heltec T114 & T096: Bộ file này bao gồm các khay giữ linh kiện bên trong tùy chỉnh cho Heltec T114 hoặc Heltec T096. Chúng giúp bạn cố định board mạch ngay phía trên công tắc nguồn gốc của đèn.

🧰 Phần cứng & Linh kiện khuyến nghị

Để việc tìm kiếm linh kiện dễ dàng hơn, đây là các thông số đã được kiểm chứng cho thiết kế này:

• Board mạch: Heltec T096 (bao gồm hai đầu nối JST 1.25mm)
• Anten: Anten ngoài trời Alfa 915MHz
• Dây nối (Pigtail) cho các kiểu gắn tường/cột/nam châm/máng xối/cắm đất: Dây nối 4" N-Type Bulkhead
• Dây nối cho kiểu gắn cửa sổ: Dây nối 6" N-Type Bulkhead

Lưu ý & Yêu cầu

• Cáp nối: Dây pigtail của bạn nên có độ dài từ 4–6 inch (khoảng 10-15cm) để đảm bảo đủ độ chùng cho kết nối.
• Video hướng dẫn: Xem video hướng dẫn từng bước trên kênh YouTube của mình: https://www.youtube.com/@HacnCrap
• ⚠ Lưu ý khi lắp đặt: Khi gắn giá đỡ, đừng siết vít hoặc đai kẹp quá chặt. Chỉ siết vừa tay cho đến khi khít, vì siết quá mạnh sẽ làm nứt nhựa in 3D.

Thiết lập in ấn

Vì giá đỡ này dùng ngoài trời, nhựa PLA thông thường sẽ không chịu được tia UV và nhiệt độ.

• Chất liệu: Tối thiểu là PETG (rất khuyến khích dùng ASA để chịu được tia UV và độ bền lâu dài).
• Số lượng tường (Perimeters): 4 đến 5 lớp để đảm bảo độ cứng cáp cho vị trí gắn anten.
• Độ phủ (Infill): 20%–25% (nên dùng kiểu Gyroid để có độ bền cơ học tốt nhất).
• Hỗ trợ (Supports): Cần sử dụng Organic supports (Tree supports)—thiết lập chỉ ở phần Build Plate để dễ tháo gỡ và giữ bề mặt sản phẩm đẹp.

Chúc bạn meshing vui vẻ!
