Afterburner & Variable Nozzle (Ống xả biến thiên) cho Turbojet

Giới thiệu

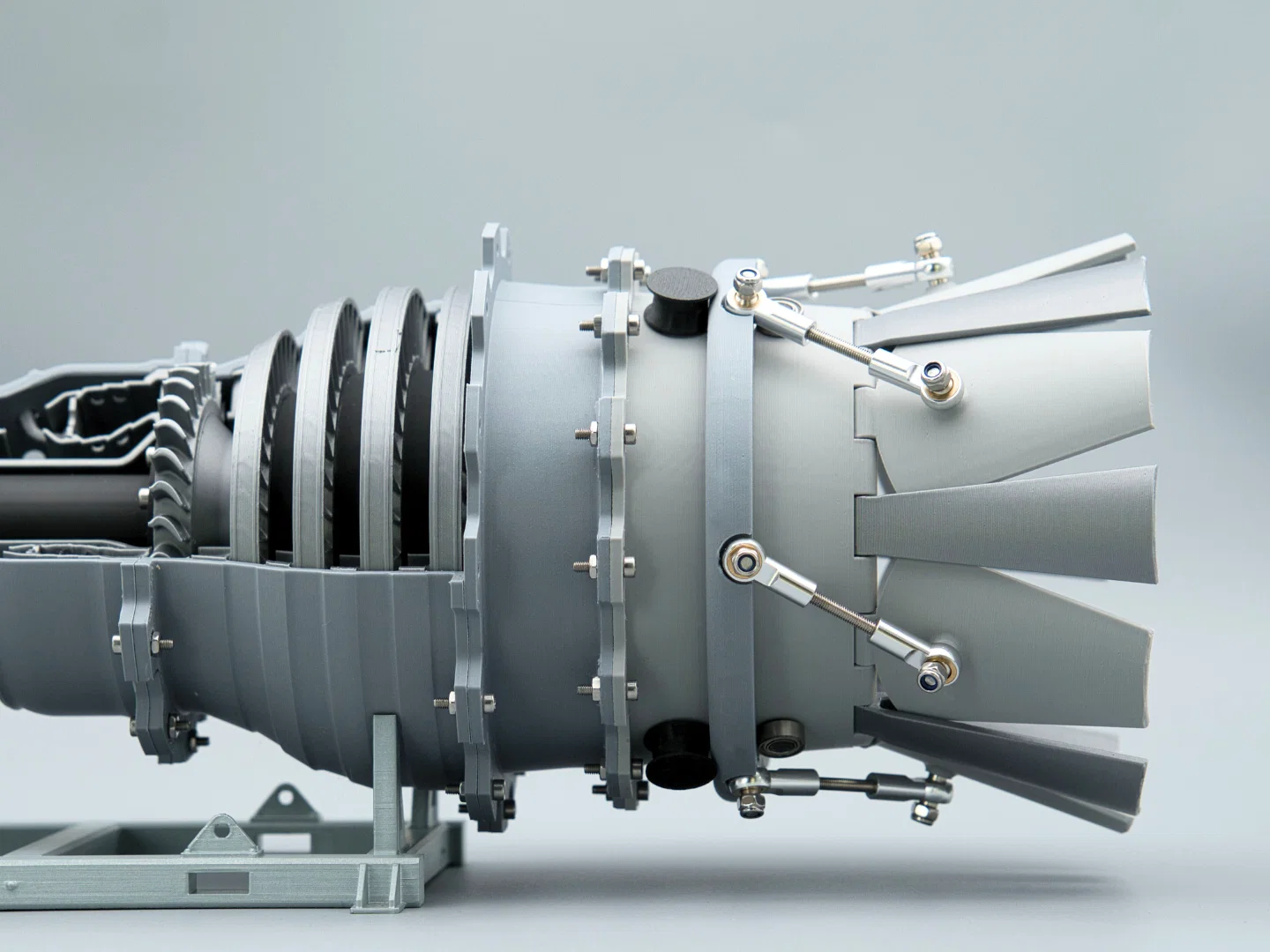

Mẫu 3D Printable Jet Engine quá đã! Tuy nhiên, mình muốn có thêm một turbojet hoặc turbofan low bypass để đi chung với bản gốc. Vậy là mình bắt tay vào thiết kế turbojet, afterburner và variable exhaust nozzle.

Với bản build này bạn sẽ cần phần cứng bổ sung. Nó thêm afterburner và nozzle nên tổng thể model sẽ dài hơn. Triết lý thiết kế đồng bộ với bản turbofan, và bạn sẽ thấy vài nét của GE J79 thể hiện ở liner và flame holders.

Mình cũng thiết kế một cái stand. Giúp đặt động cơ sát mặt đất. Xài rất ổn!

Mình có làm video và hướng dẫn lắp ráp dạng chữ. (Video chi tiết hơn).

Print profile (Bambu Studio) của mình dùng 3 màu và layer 0.16mm để bản lề mượt hơn.

Mình có bán một kit trên website. Kit cung cấp hardware chất lượng và cũng hỗ trợ rất nhiều cho công việc của mình. Cảm ơn bạn.

Nhớ xem thêm Turbojet engine!

Chúc bạn in vui vẻ và thành công rực rỡ! Có thắc mắc gì cứ nhắn mình nha!

(Dung sai được tối ưu cho máy in BambuLab.)

Linh kiện cần có

• M3 Nyloc Nut 12x
• M3 12mm Bolt12x
• M3 25-30mm threaded Rod 6x
• MR105 bearing 6x
• M3 Tie Rod End 12x
• 270mm 1.75mm Filament 1x

Dụng cụ dùng để lắp ráp:

• Tua vít M2 & M2.5
• Kềm hoặc bất cứ thứ gì để giữ đai ốc
• Keo dán nhựa

Lắp ráp

Hiện tại chỉ dán keo ở ba chốt phía dưới trước. Dùng keo dán nhựa.

Phần này là lắp dạng press fit. Không dùng keo.

Lại là press fit. Không dùng keo.

Vặn tie rods vào hai đầu của các thanh threaded rod.

Dùng 6 Nyloc nuts để cố định các rod lên control ring. Siết cho chặt. Nhớ canh để đừng làm biến dạng phần nhựa quá nhiều.

Dùng đoạn filament 270mm làm bản lề cho các cánh primary và secondary.

Ở thân chính, luồn filament qua bản lề ở lỗ to hơn.

Bắt đầu bằng cách gắn một primary petal. Sau đó xen kẽ, và kết thúc bằng secondary petal có núm.

Dùng tua vít đẩy filament vào hết trong lỗ lớn. Giờ gắn secondary petal. Đảm bảo mọi thứ chuyển động trơn tru.

Muốn hình dung rõ hơn thì xem video của mình.

Dễ mà…

Giờ thêm cặp bearing pins thứ hai. (Mình không dán keo để phòng khi muốn tháo ring ra.

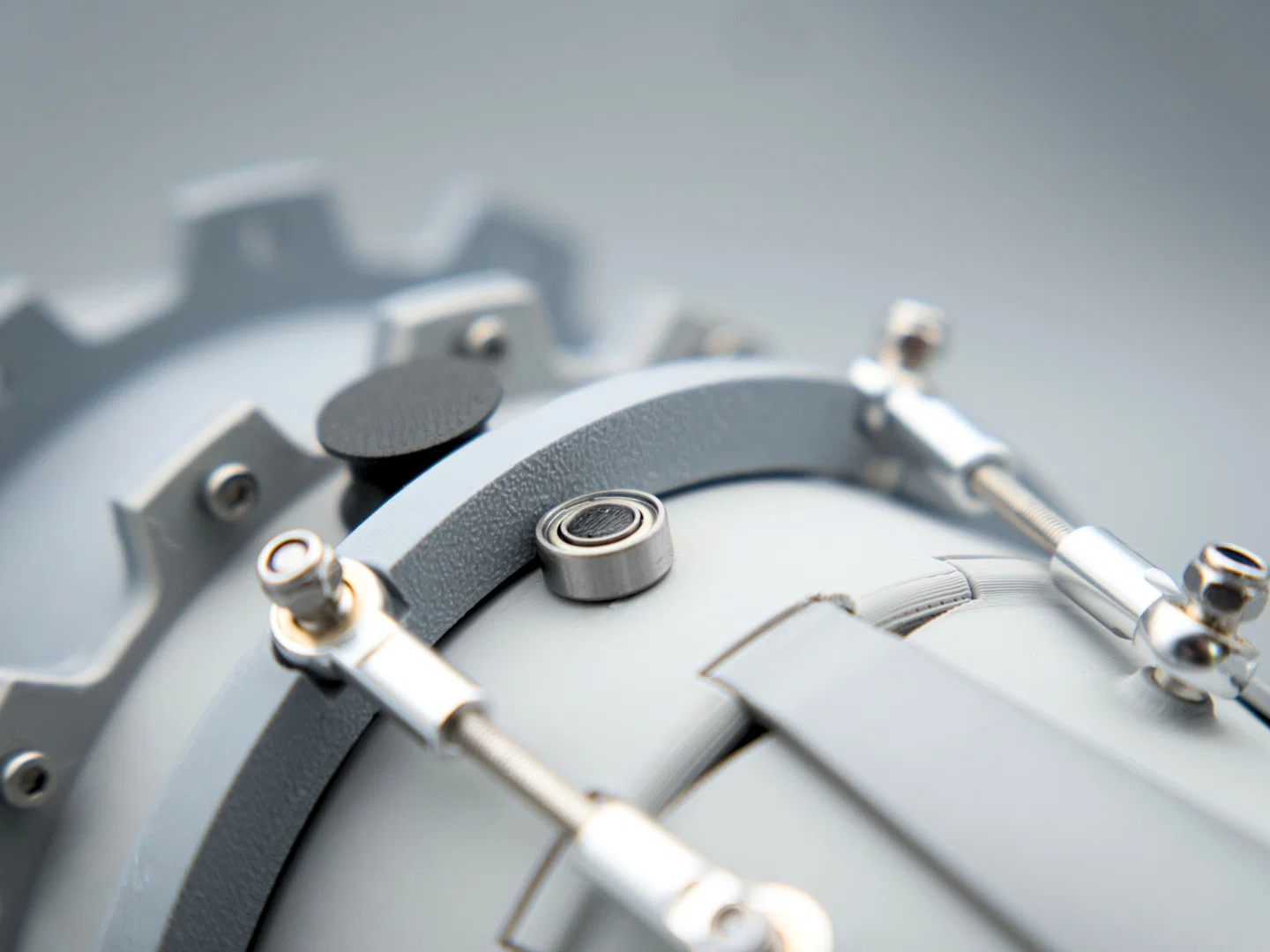

Gắn 3 bearings còn lại vào chúng.

Control ring không nên bị rơ quá nhiều theo chiều lên xuống.

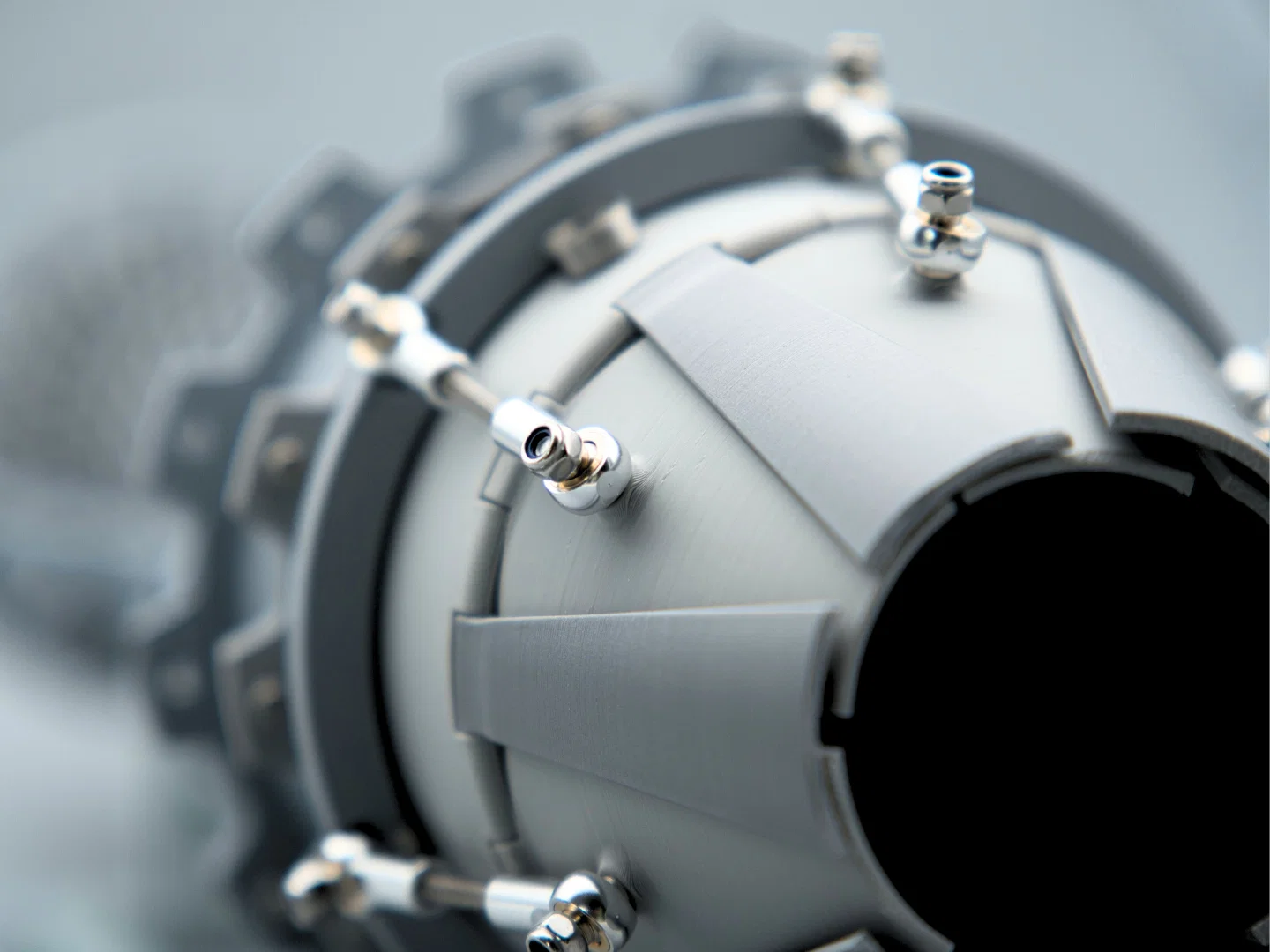

Lắp một con bolt vào mỗi primary petal.

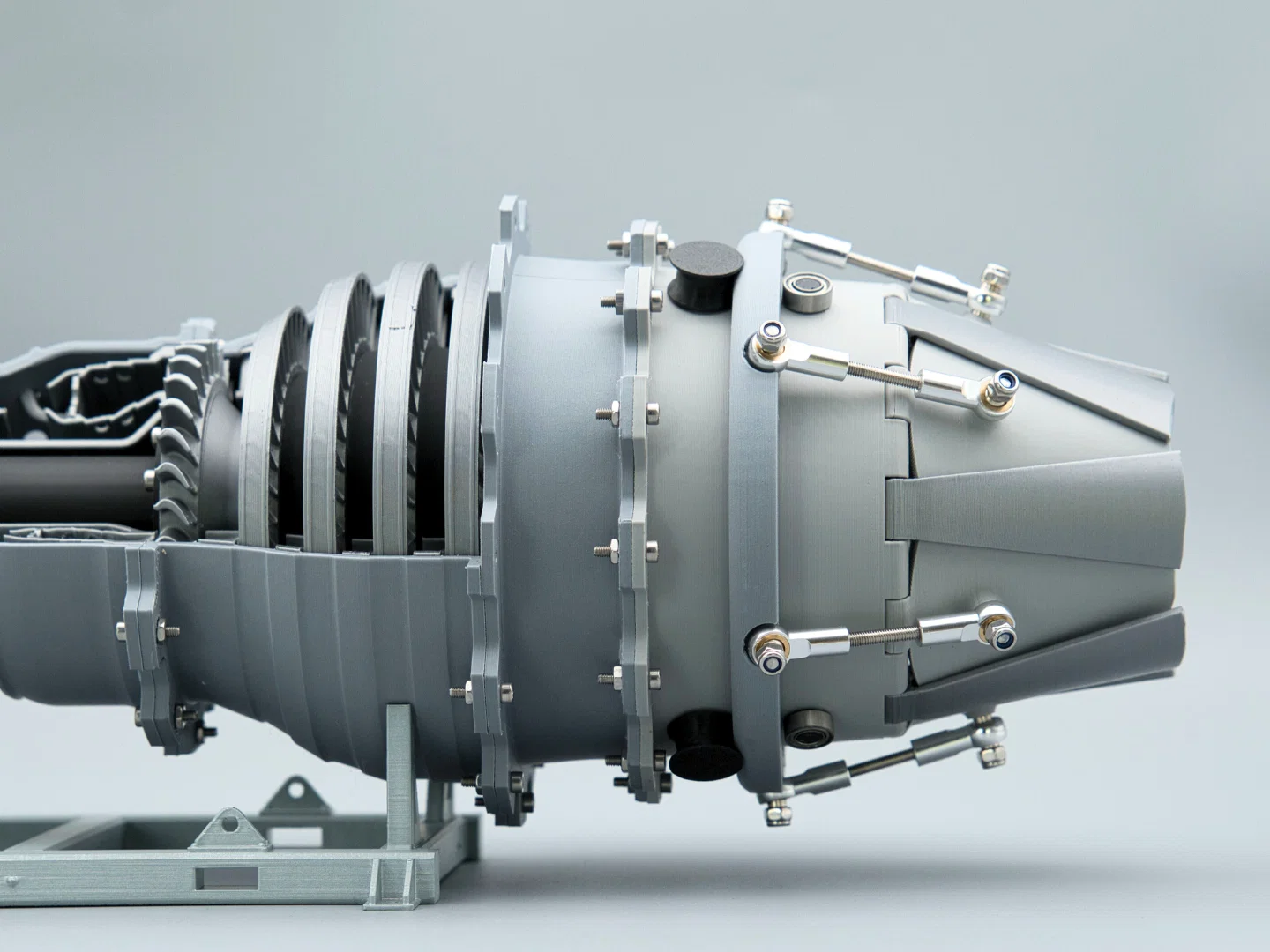

Chỉnh độ dài của tie rods. Ở vị trí thẳng đứng, các cánh nên ở trạng thái đóng.

Đừng vội bước này. Cứ từ từ. Sẽ ổn thôi!

Khóa các rods bằng 6 Nyloc nuts.

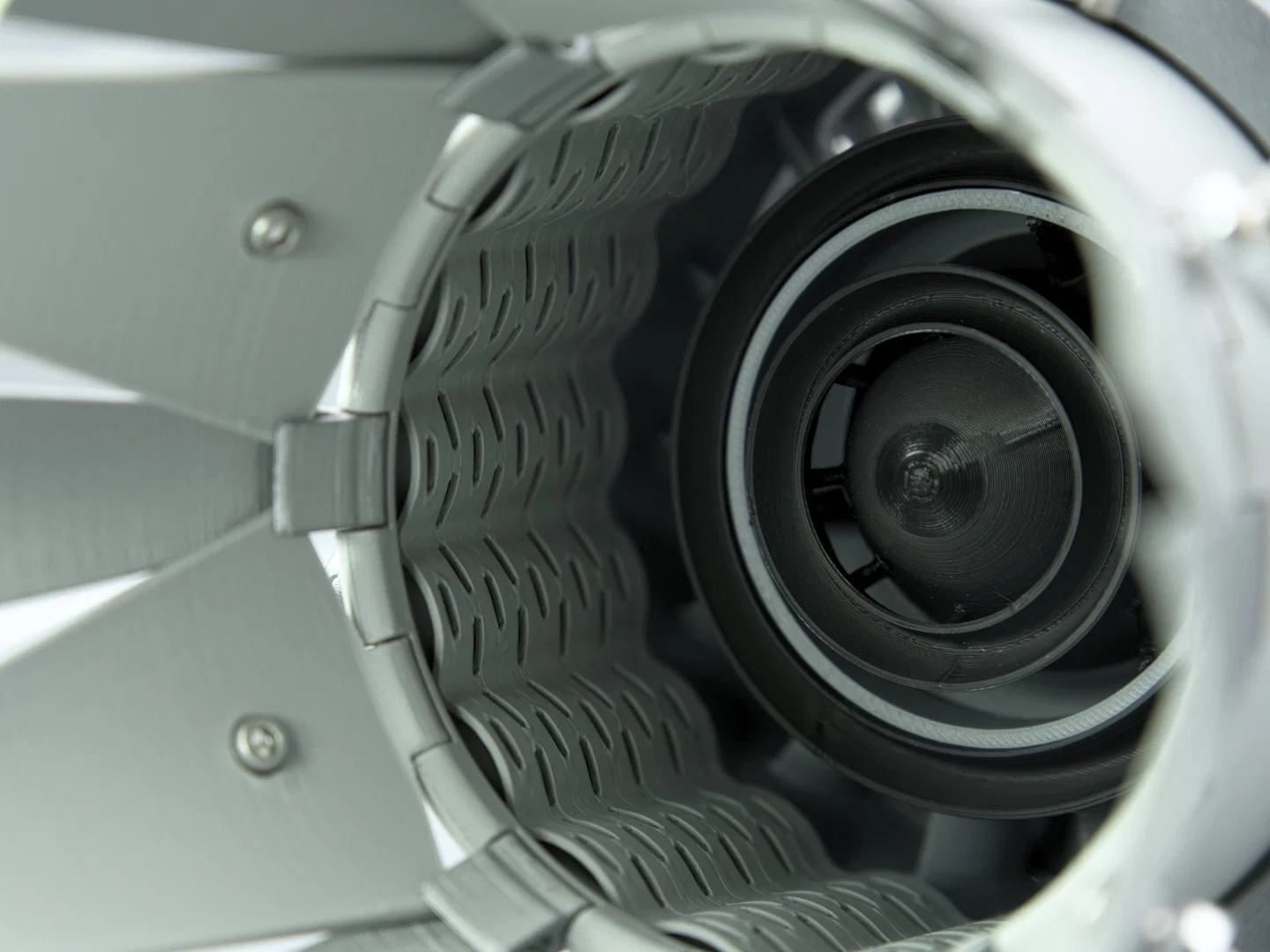

Canh corrugated liner theo ba rãnh.

Bắt ốc cụm assembly vào jet engine.

(Mình gặp khó khi bắt một con ốc.)

Bước cuối… Kiểm tra mọi thứ hoạt động ổn. Chúc mừng! Cảm ơn bạn đã in!

Vị trí đặt động cơ lên stand
