Động cơ phản lực turbofan 2-spool in 3D

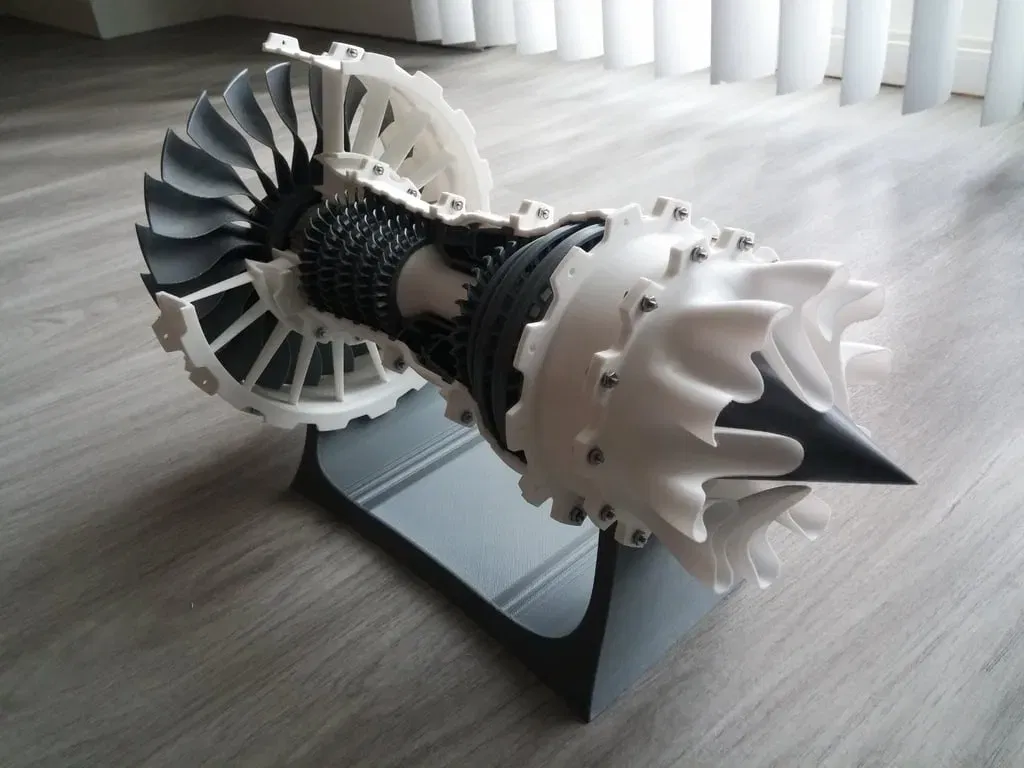

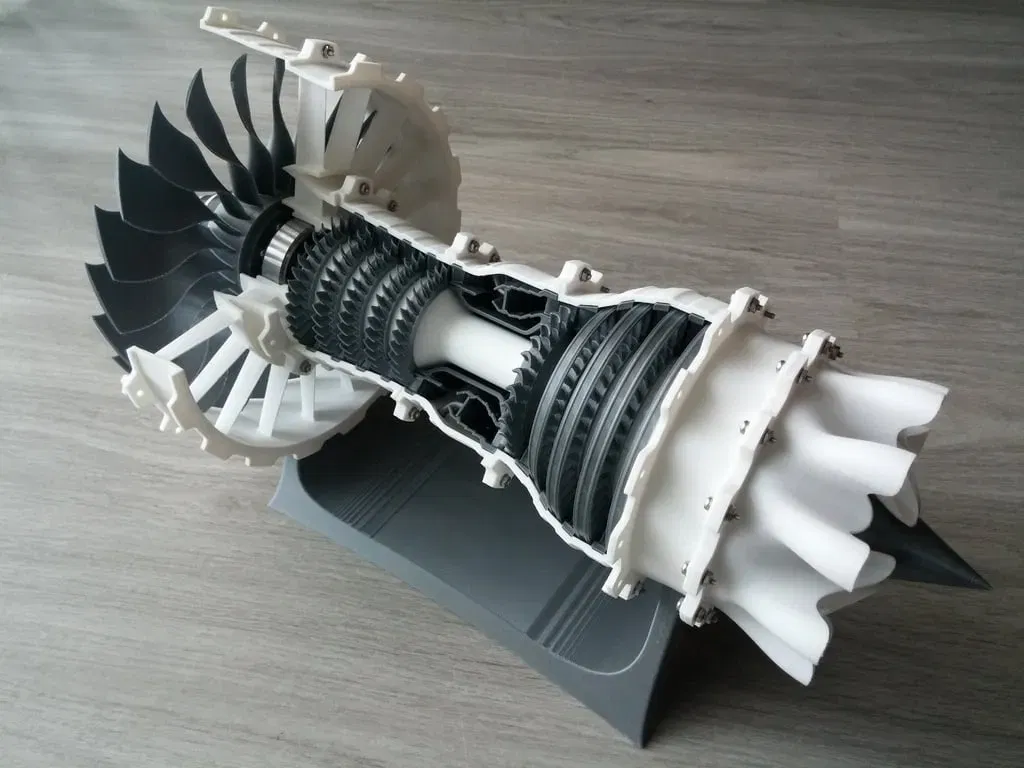

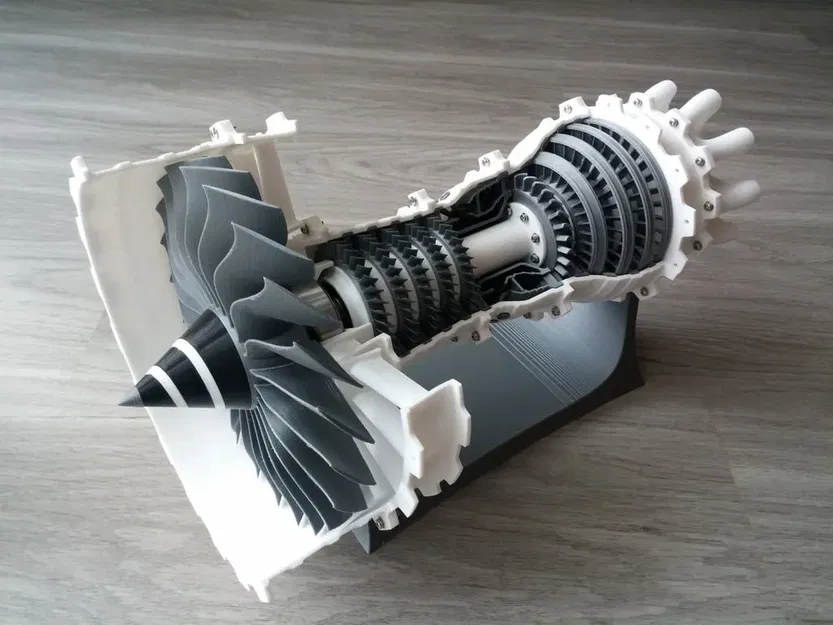

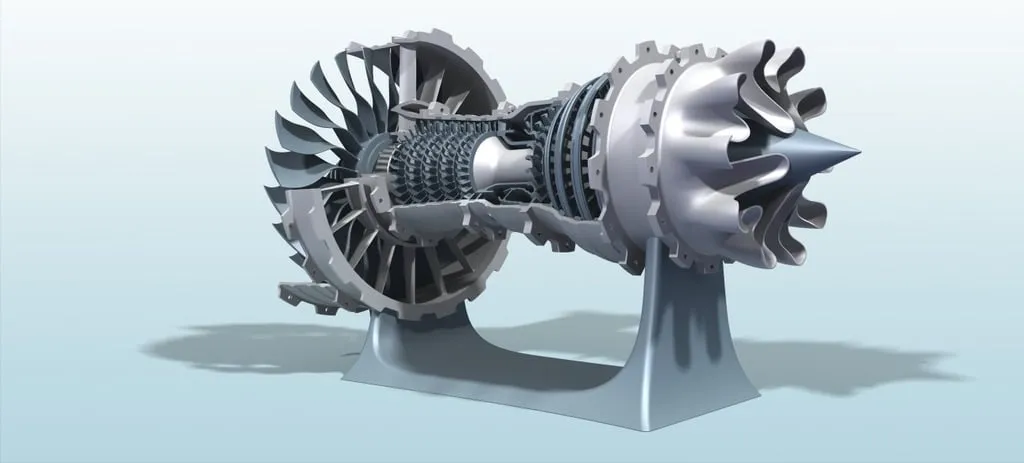

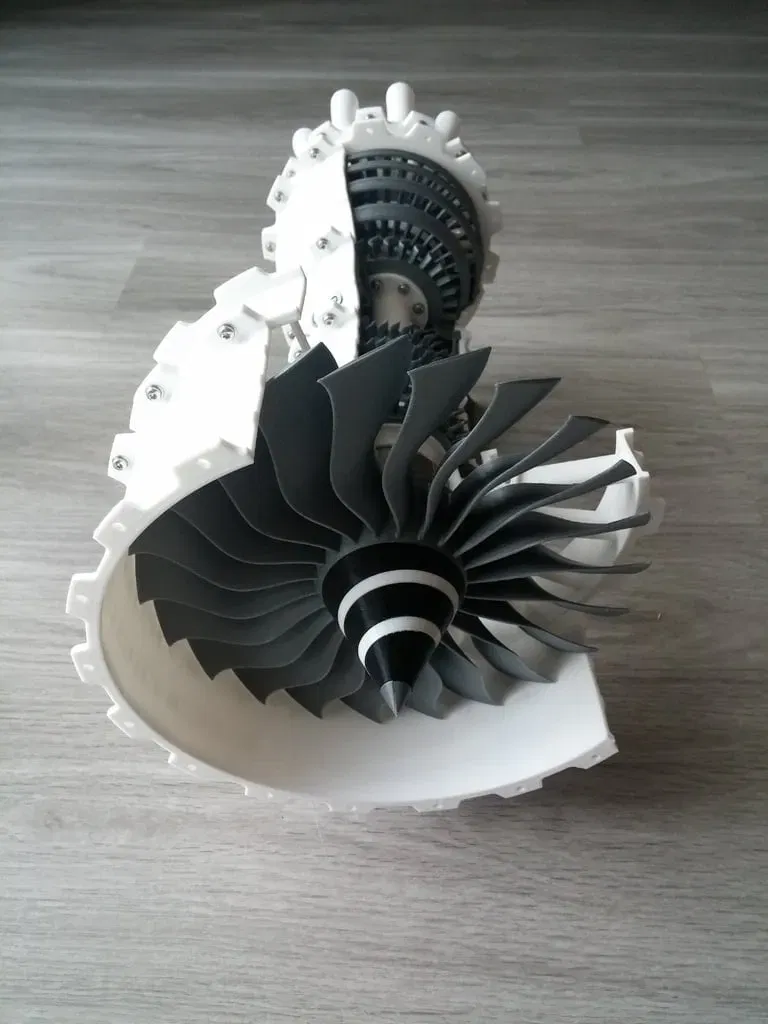

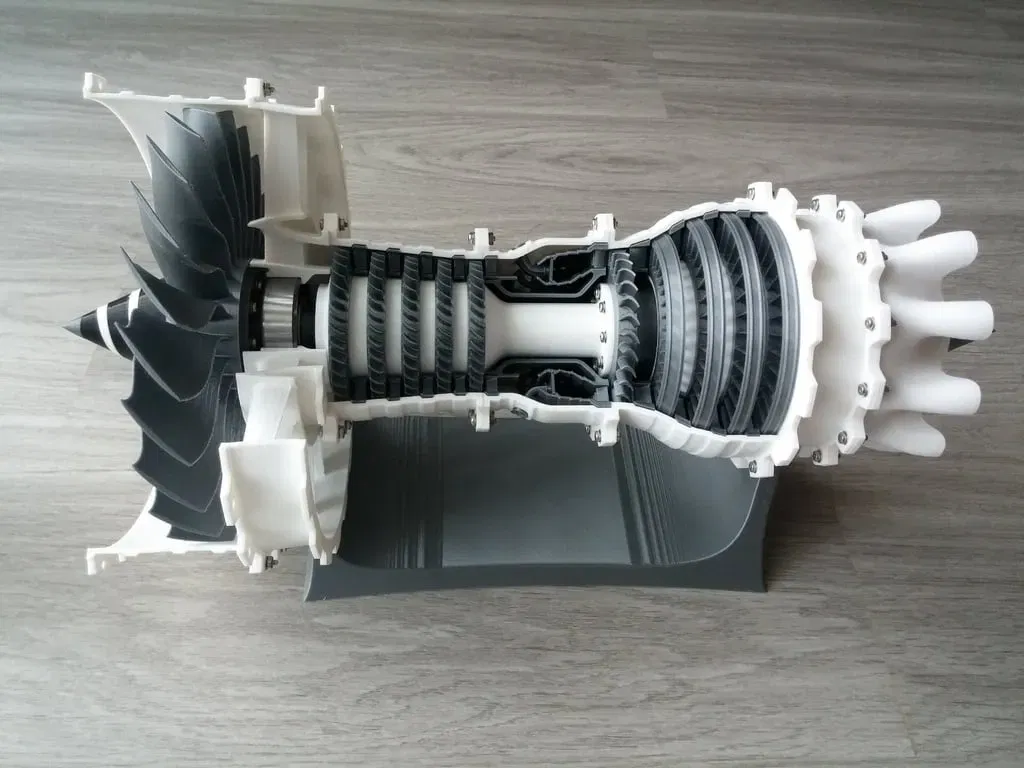

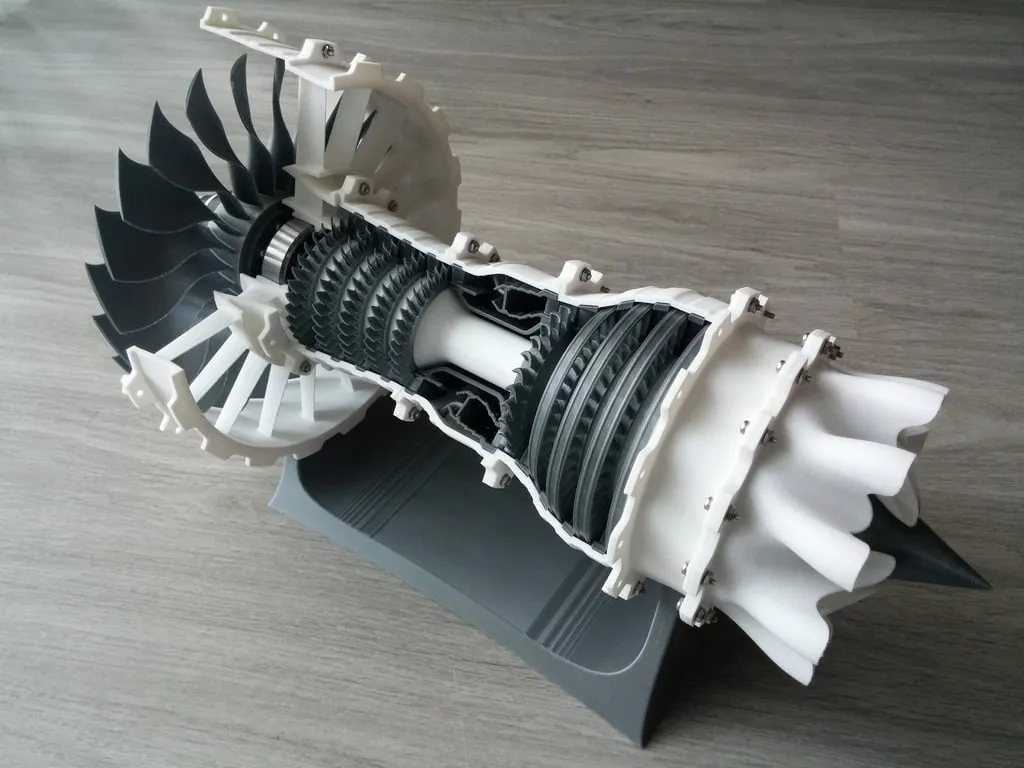

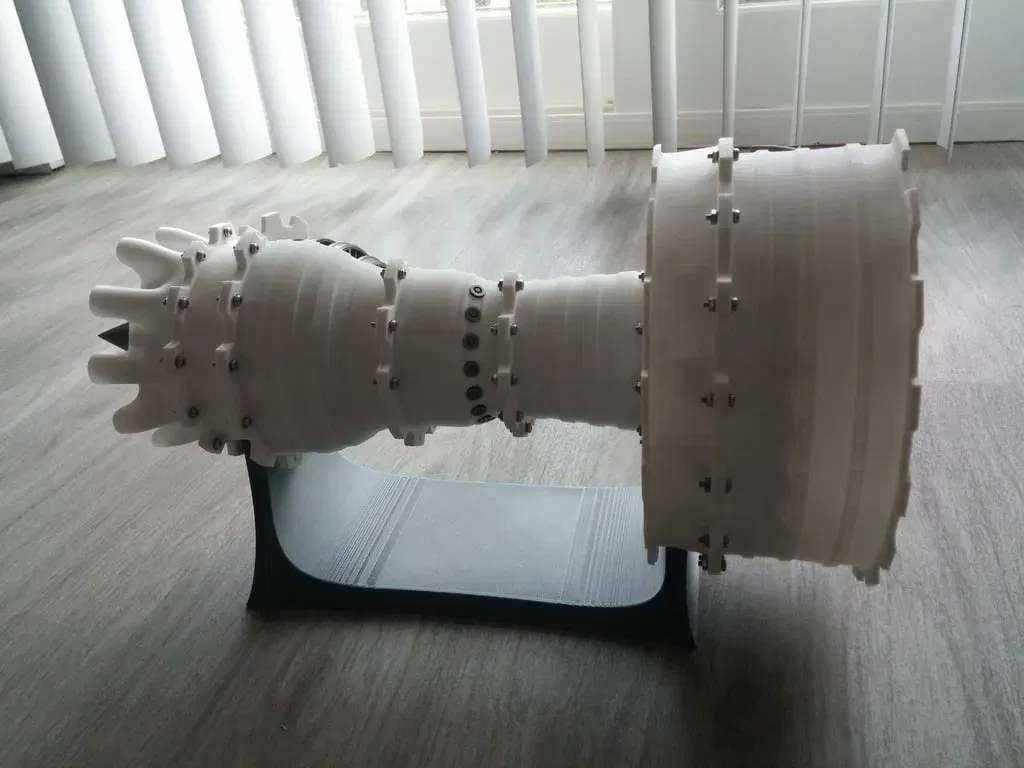

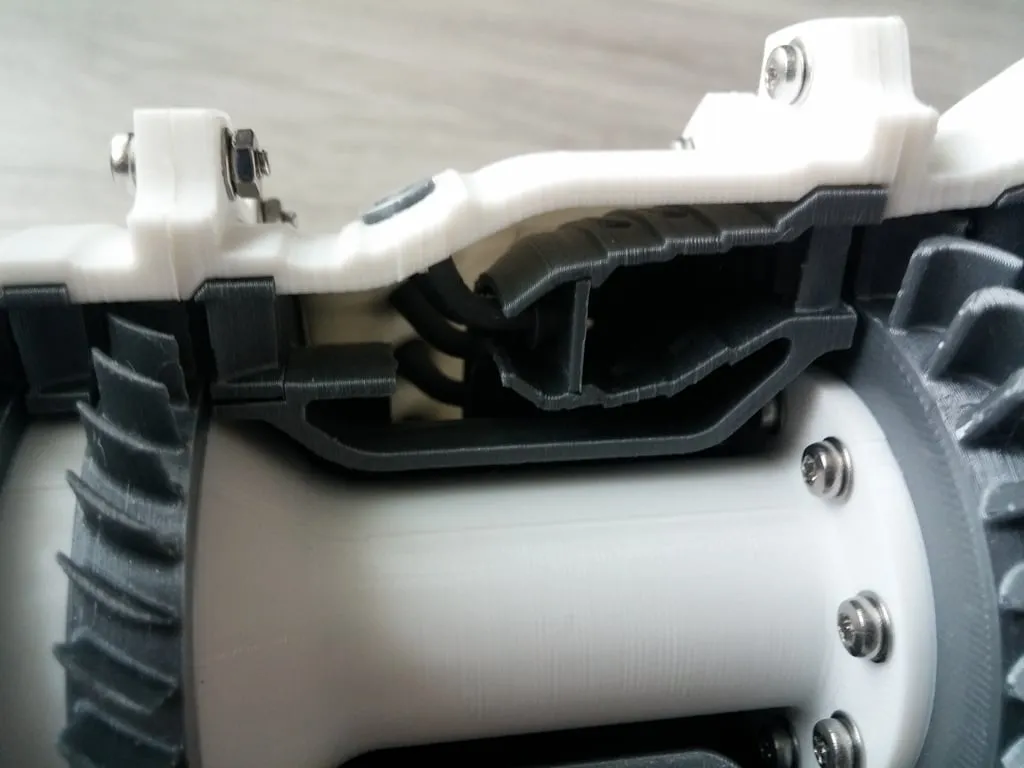

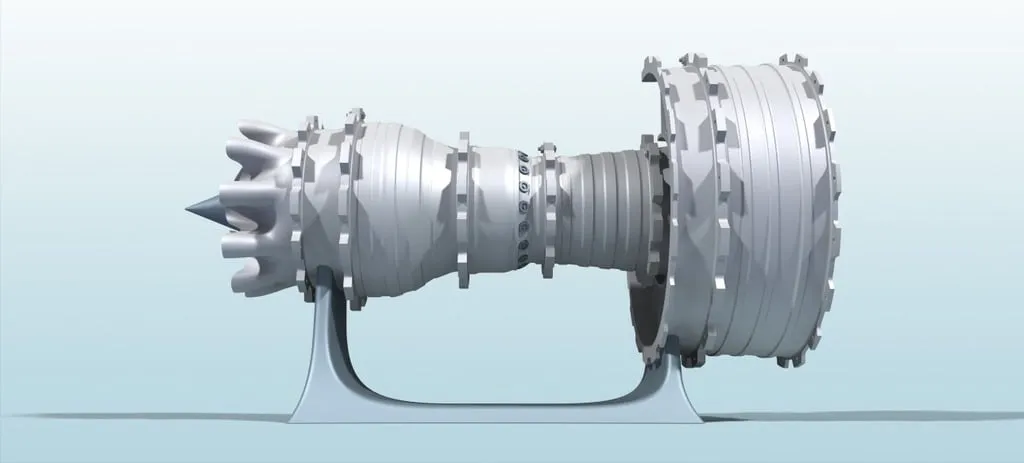

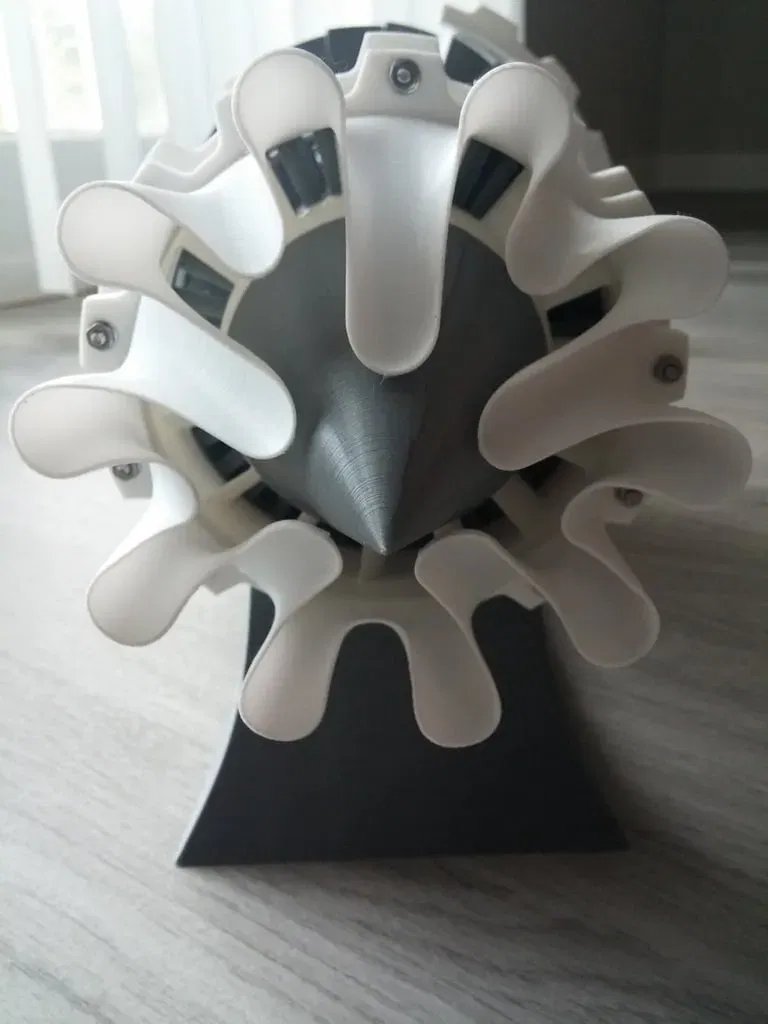

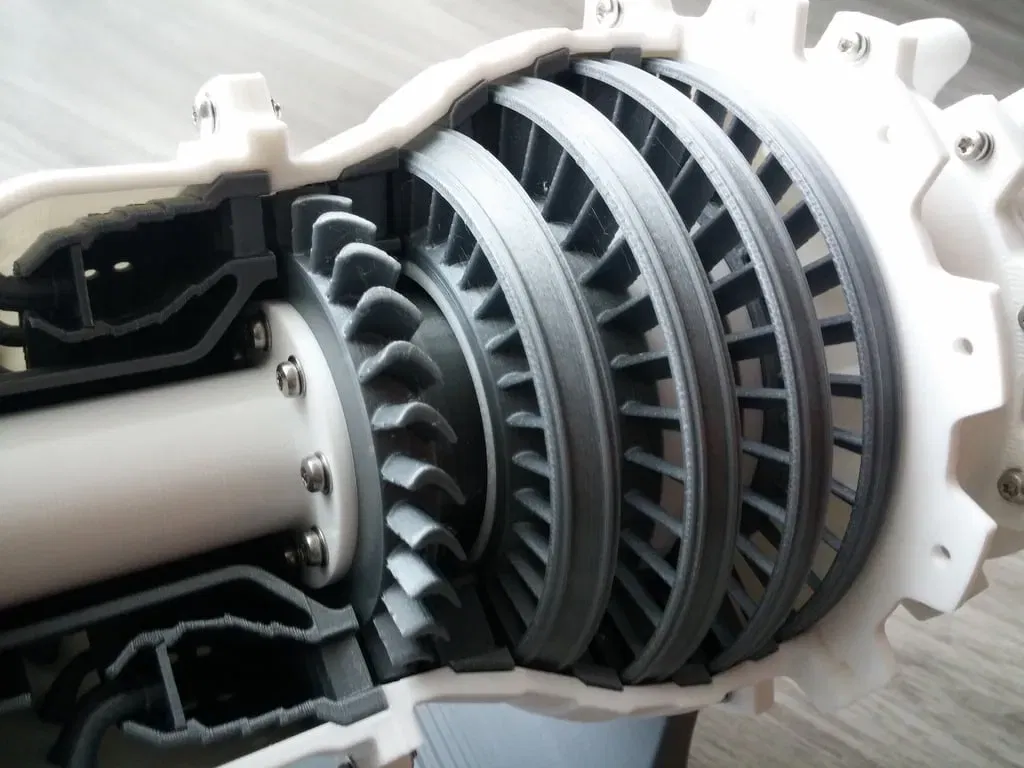

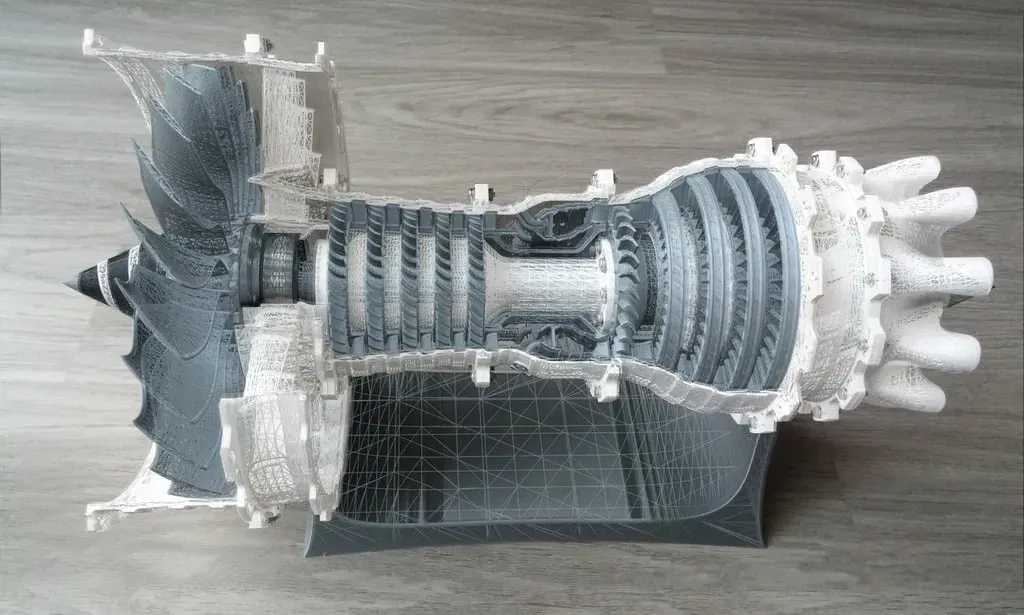

Một mô hình cắt ngang của động cơ turbofan 2-spool bypass cao. Tôi đã thiết kế toàn bộ động cơ từ đầu với những gợi ý hình ảnh từ một số động cơ hiện có. Ví dụ, tôi nghĩ rằng Rolls-Royce sản xuất những quạt đẹp nhất, vì vậy có một số điểm tương đồng ở đó... Kể từ khi tải lên Thingiverse lần đầu vào năm 2016, độ phổ biến của mô hình này đã phát triển vượt xa những gì tôi dự đoán ban đầu. Mô hình đã xuất hiện trong nhiều ấn phẩm, hội chợ/hội nghị sản xuất bổ sung, và (dù tốt hay xấu) đang được sản xuất và bán bởi một số bên thứ ba. Tuy nhiên, hãy yên tâm rằng đây là một trong những nguồn chính thức cho mô hình này. Có rất nhiều bản remix của động cơ này ở ngoài kia, chủ yếu nằm trong Thingiverse vào thời điểm hiện tại, nếu bạn có hứng thú.

Vui lòng đọc toàn bộ mô tả trước khi in:

Một số bộ phận được hưởng lợi từ việc sử dụng hỗ trợ tùy chỉnh. Tôi đã bao gồm những hỗ trợ này trong các bộ phận khi cần, và chúng tốt hơn nhiều so với các cấu trúc hỗ trợ dạng lưới mặc định của slicer. Tuy nhiên, một số bộ phận (vỏ stator quạt, chẳng hạn) cũng có những phần nhô ra điển hình mà vẫn cần hỗ trợ bình thường mà bạn sẽ cần áp dụng trong slicer của bạn. Tất cả các bộ phận có hỗ trợ tùy chỉnh đều có (With Supports) ở cuối tên tệp. Nếu bạn không muốn sử dụng những hỗ trợ tùy chỉnh này, hãy tải xuống các bộ phận với (No Supports) ở cuối tên tệp.

Các bộ phận lớn nhất được thiết kế để tối đa hóa thể tích xây dựng 8x10x8 inch. Tôi đã tải lên các phiên bản cắt đôi của các bộ phận lớn nhất (vỏ quạt và chân đế) để các máy in nhỏ hơn có thể in mà không cần thu nhỏ mọi thứ. Những bộ phận này nằm ở cuối danh sách tệp và có từ "cut" ở đâu đó trong tên tệp.

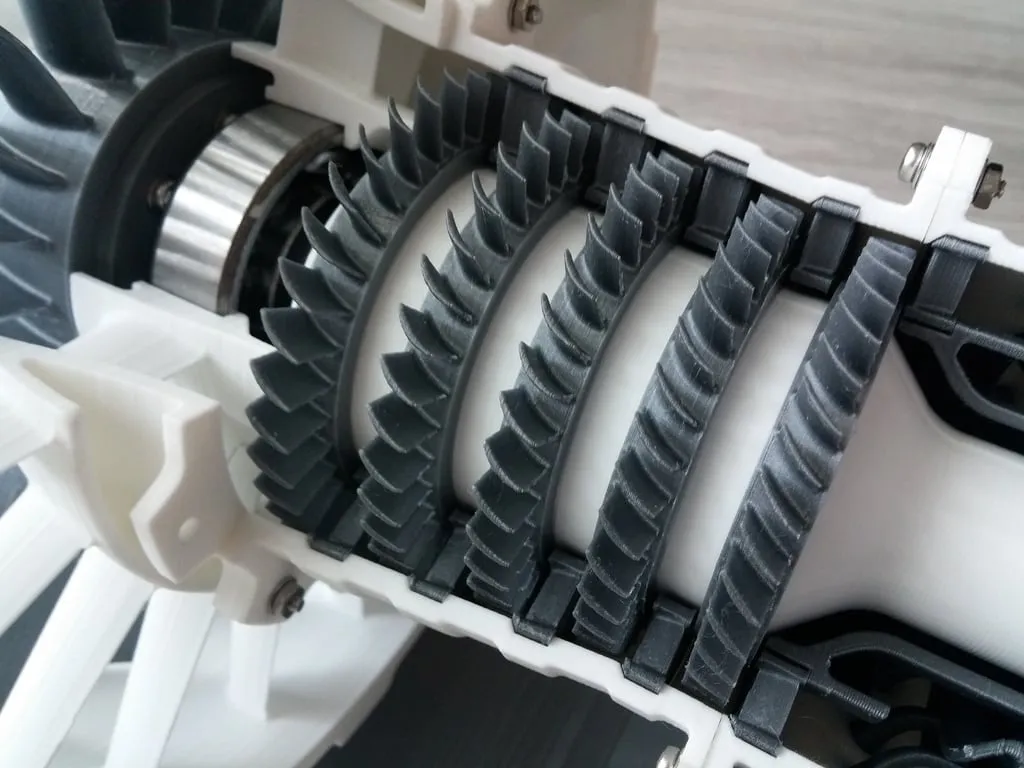

Mỗi phần được thiết kế với một hướng in cụ thể trong tâm trí (xem "Các Thành Phần Riêng Lẻ với Hướng Dẫn.zip" để xem hình ảnh). Do sự vừa khít đồng tâm của nhiều thành phần, thứ tự lắp ráp các bộ phận là rất quan trọng. Tôi đã tải lên một sơ đồ có nhãn cho tất cả các bộ phận để tham khảo. Hãy chú ý đặc biệt đến hướng của các giai đoạn máy nén để không lắp đặt chúng ngược. Nhiều video lắp ráp cho mô hình này có sẵn trên YouTube, chỉ cần tìm kiếm "hướng dẫn lắp ráp động cơ phản lực in 3D".

Do nhu cầu phổ biến, tôi đã tải lên các phiên bản không có phần cắt, phiên bản cách điệu đầy đủ của các bộ phận đã bị cắt đi (vỏ và stato, chủ yếu). Tất cả đều chứa các giá đỡ tùy chỉnh và được chứa trong "Các Bộ Phận Không Có Phần Cắt Với Giá Đỡ.zip".

Tôi đã tổ chức danh sách tệp để phân tách giữa các bộ phận có và không có giá đỡ tùy chỉnh. Vui lòng tham khảo BOM (Danh sách Vật liệu, còn gọi là Danh sách Bộ phận) để theo dõi các bộ phận cần in.

======================================================================

Các phụ kiện cần thiết (ốc vít, đệm và đai ốc) và vòng bi bi được liệt kê dưới đây. Tuy nhiên, để làm cho cuộc sống của bạn dễ dàng hơn, Bambu Lab đã tạo ra một bộ phần cứng bao gồm các thành phần này: Bộ Thành Phần Mô Hình Động Cơ Phản Lực - 006

- Ốc vít máy mét, đầu lục giác, 2.5mm x 0.45mm x 10mm (SỐ LƯỢNG 100)
- Đệm phẳng mét, 2.5mm (SỐ LƯỢNG 200)
- Đai ốc lục giác mét, 2.5mm x 0.45mm (SỐ LƯỢNG 100)

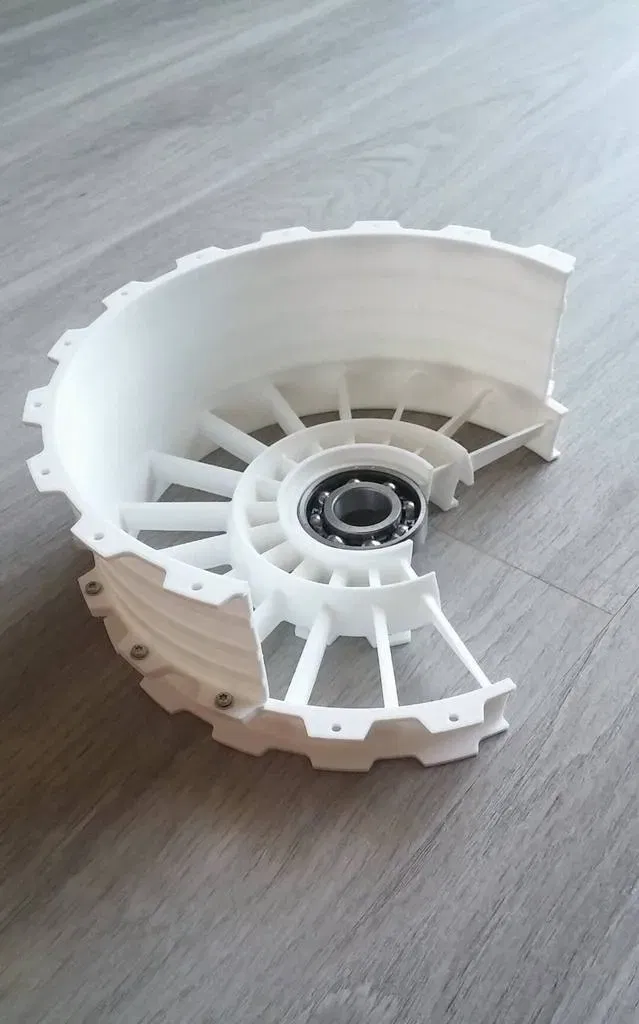

- Vòng bi bi mở 6204 20x47x14 (SỐ LƯỢNG 2)
- Vòng bi bi mở 6003 17x35x10 (SỐ LƯỢNG 2)

Tuyên bố miễn trừ trách nhiệm: Liên kết bộ phần cứng là liên kết liên kết, vì vậy tôi sẽ nhận được một khoản hoa hồng nhỏ khi bạn nhấp vào liên kết và mua hàng.

======================================================================

Điều này được in trên một Makergear M2, vì vậy các khoảng trống và độ chính xác mà tôi thiết kế trong mô hình có thể không tối ưu cho máy in của bạn! Nếu có gì quá chặt hoặc quá lỏng, vui lòng thông báo cho tôi trong phần bình luận để tôi có thể điều chỉnh chúng trong mô hình của mình và tải lên một tệp đã sửa đổi. Hãy chắc chắn rằng các trục máy in của bạn vuông góc với nhau nhất có thể; nếu không, động cơ sẽ rung lắc và cọ sát khi quay. Tôi cũng đã tạo ra một phiên bản của các giai đoạn tuabin với đường kính giảm nhẹ để tăng khoảng cách với vỏ tuabin. Những tệp này được tải lên đây với hậu tố (Reduced Diameter).

Chúc bạn may mắn và in ấn vui vẻ!
