MiniMoto Educational Drivetrain V1-Fixed: Mô hình truyền động giáo dục trực quan

MiniMoto Educational Drivetrain V1

(Phiên bản dự thi)

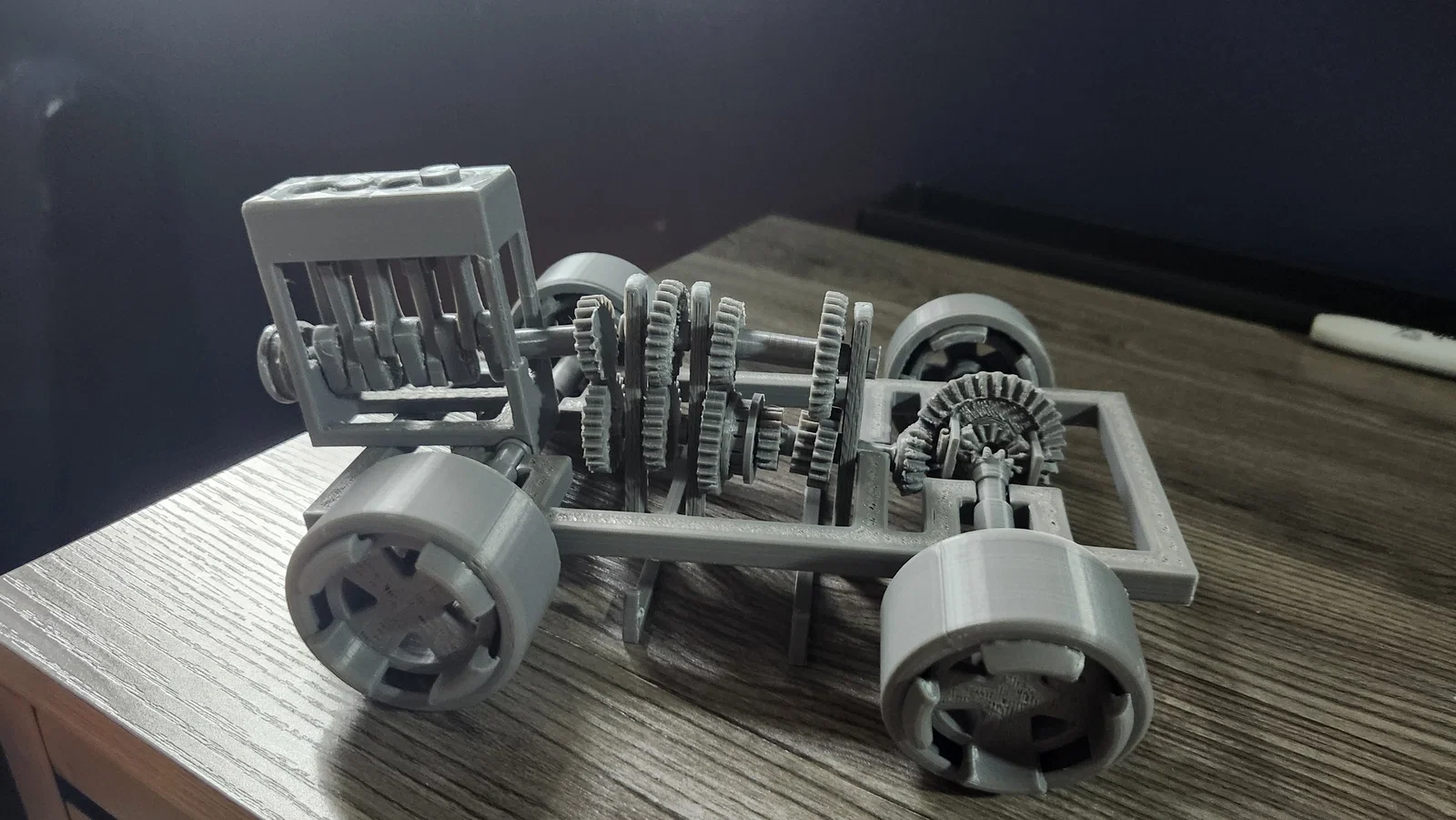

Một bộ truyền động giáo dục nhỏ gọn, đầy đủ chức năng được thiết kế để mô phỏng cách truyền lực từ động cơ đến các bánh xe.

Mô hình này được thiết kế cho cuộc thi "Keeping Busy - Toys & Projects" như một công cụ giảng dạy trực quan, giúp bạn nhìn thấy cơ cấu bên trong của hệ thống truyền động xe thay vì bị che khuất trong hộp số.

Bộ mô hình bao gồm động cơ hoạt động được, hộp số tùy chỉnh, trục truyền động, bộ vi sai hở và trục sau. Mọi linh kiện chính đều có thể tháo rời, giúp bạn dễ dàng hiểu được cách từng hệ thống hoạt động riêng lẻ và cách chúng kết hợp với nhau thành một hệ thống truyền động hoàn chỉnh.

Cho dù bạn đang tìm hiểu về tỷ số truyền, cách hoạt động của bộ vi sai hay chỉ đơn giản là yêu thích kỹ thuật cơ khí, mô hình này được xây dựng để giúp các khái niệm đó trở nên dễ hình dung hơn.

Ngoài ra, việc lắp ráp các mô hình cơ khí nhỏ có thể là một cách thư giãn để tập trung và giải tỏa căng thẳng sau một ngày dài... trừ khi bạn phải vật lộn với chiếc máy in 3D cứng đầu.

Lời xin lỗi

Mình đã làm sai sót. Trong lúc vội vã hoàn thành mô hình này trước khi cuộc thi kết thúc, mình đã làm các lỗ trên khung động cơ quá to hoặc quá nhỏ, khiến trục bị tuột ra ngoài và trục điều khiển không lắp vào được. Vấn đề này đã được khắc phục trong file mới có tên "Frame_Fixed". Mình buộc phải xóa mô hình gốc đã đăng (và đã có 5 người tải) để cập nhật lại. Nếu bạn thấy mô hình bị trùng, thì đây là bản đã sửa nhé.

Mình xin lỗi vì sự bất tiện này và mong mọi người thông cảm cho tình huống của mình. Nếu bạn phát hiện thêm lỗi nào, vui lòng để lại bình luận, mình sẽ cố gắng hết sức để khắc phục.

Cảm ơn bạn.

Tính năng

• Động cơ inline hoạt động được

• Hộp số tùy chỉnh với nhiều tỷ số truyền

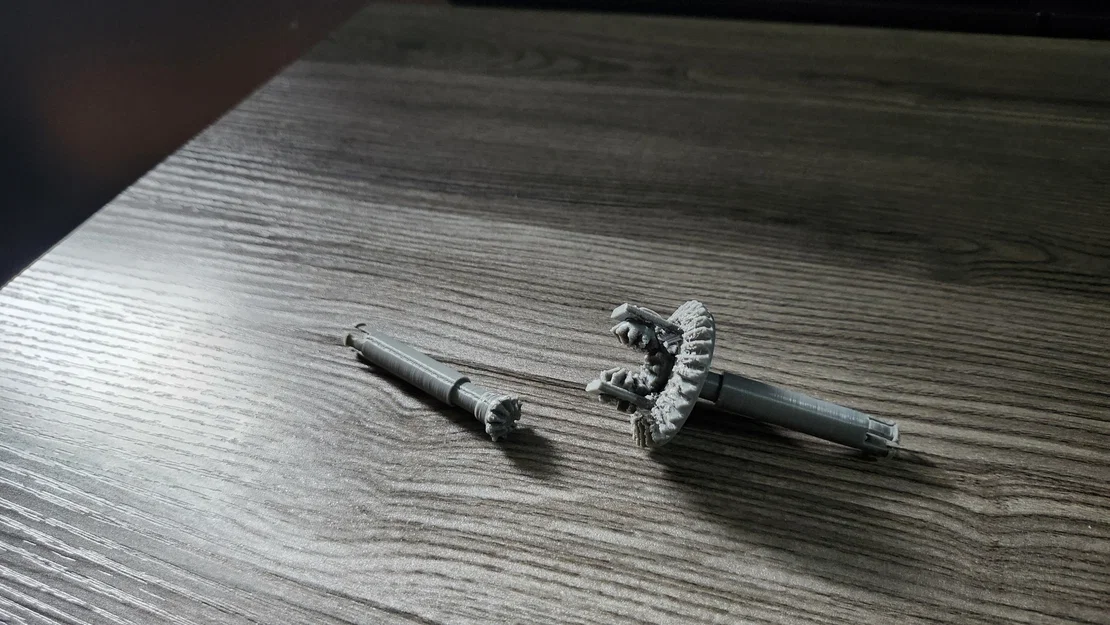

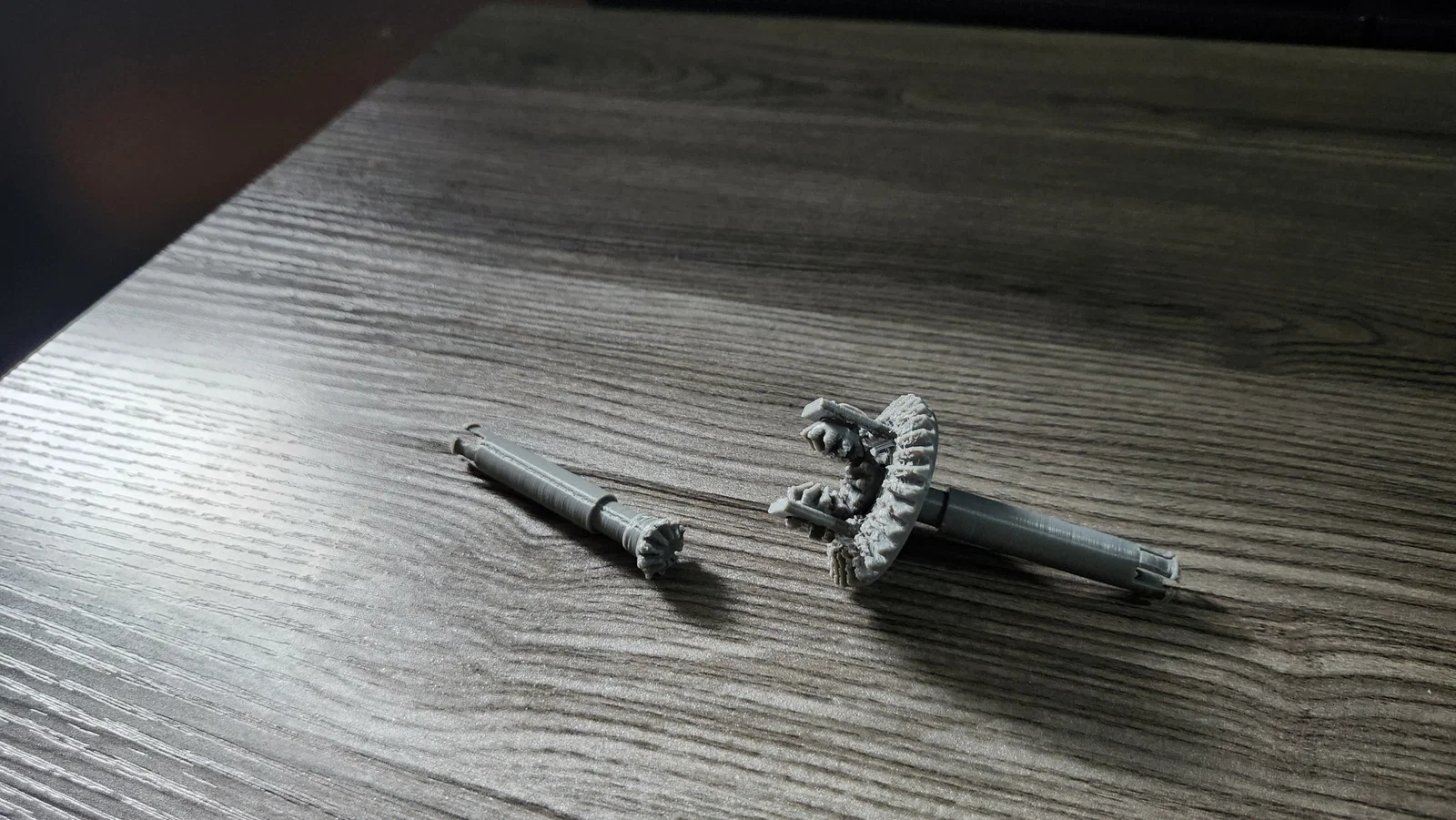

• Bộ vi sai hở có chức năng thực tế

• Cụm trục sau và bánh xe

• Thiết kế dạng module giúp lắp ráp và bảo trì dễ dàng

• Phù hợp cho việc học tập, trình diễn và trưng bày

Danh sách linh kiện

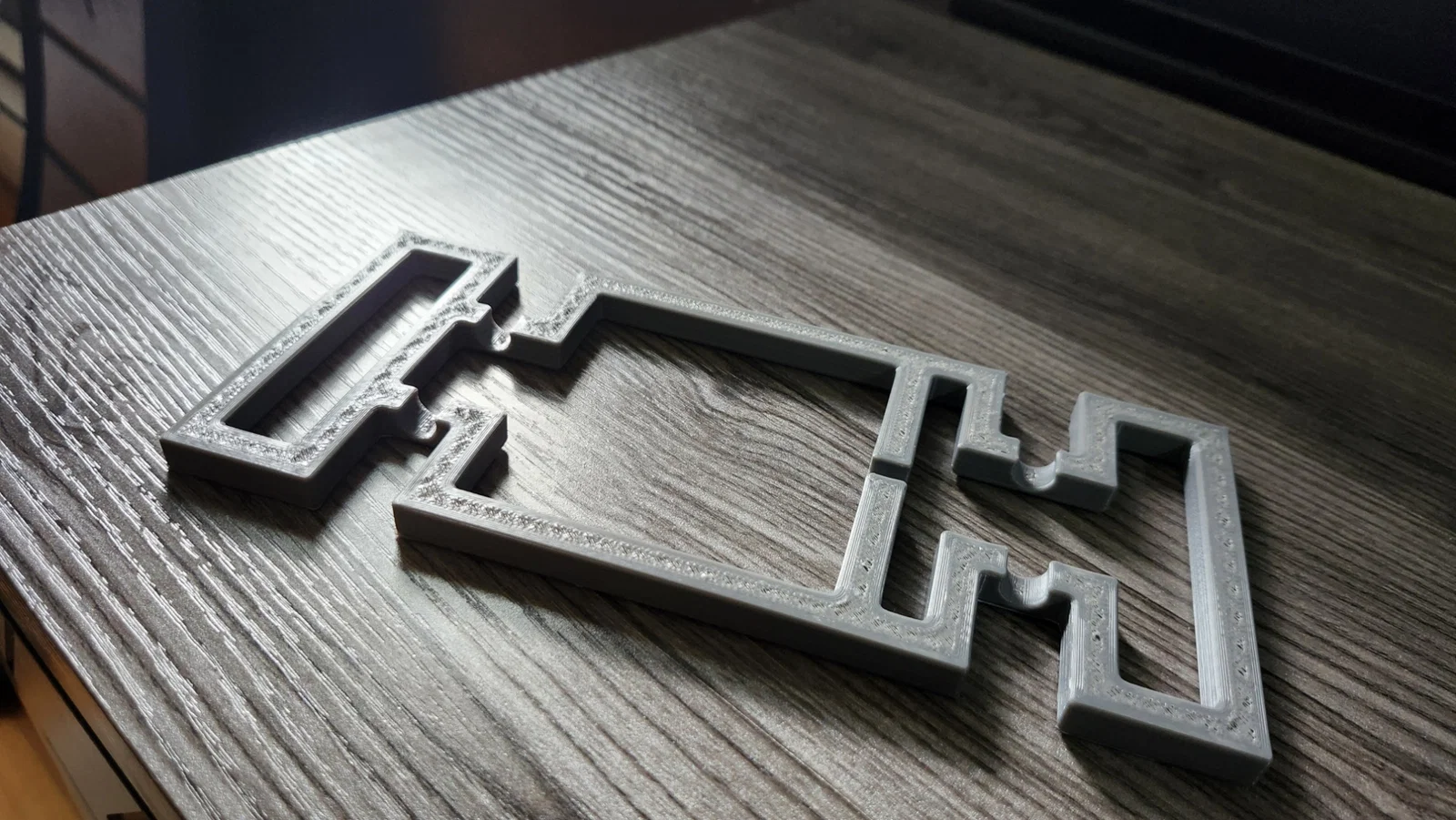

• Khung chính

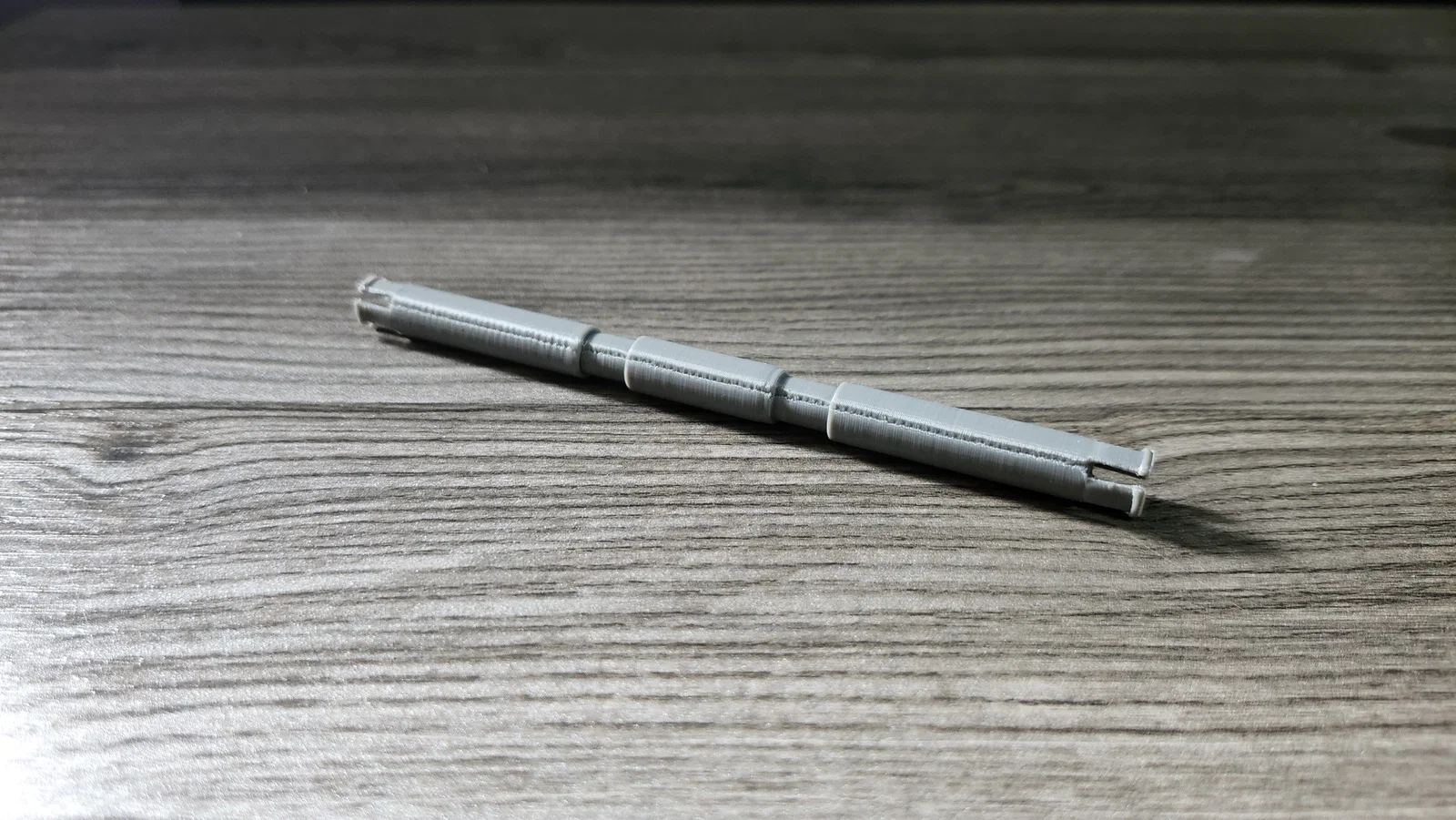

• Trục trước

• Trục sau

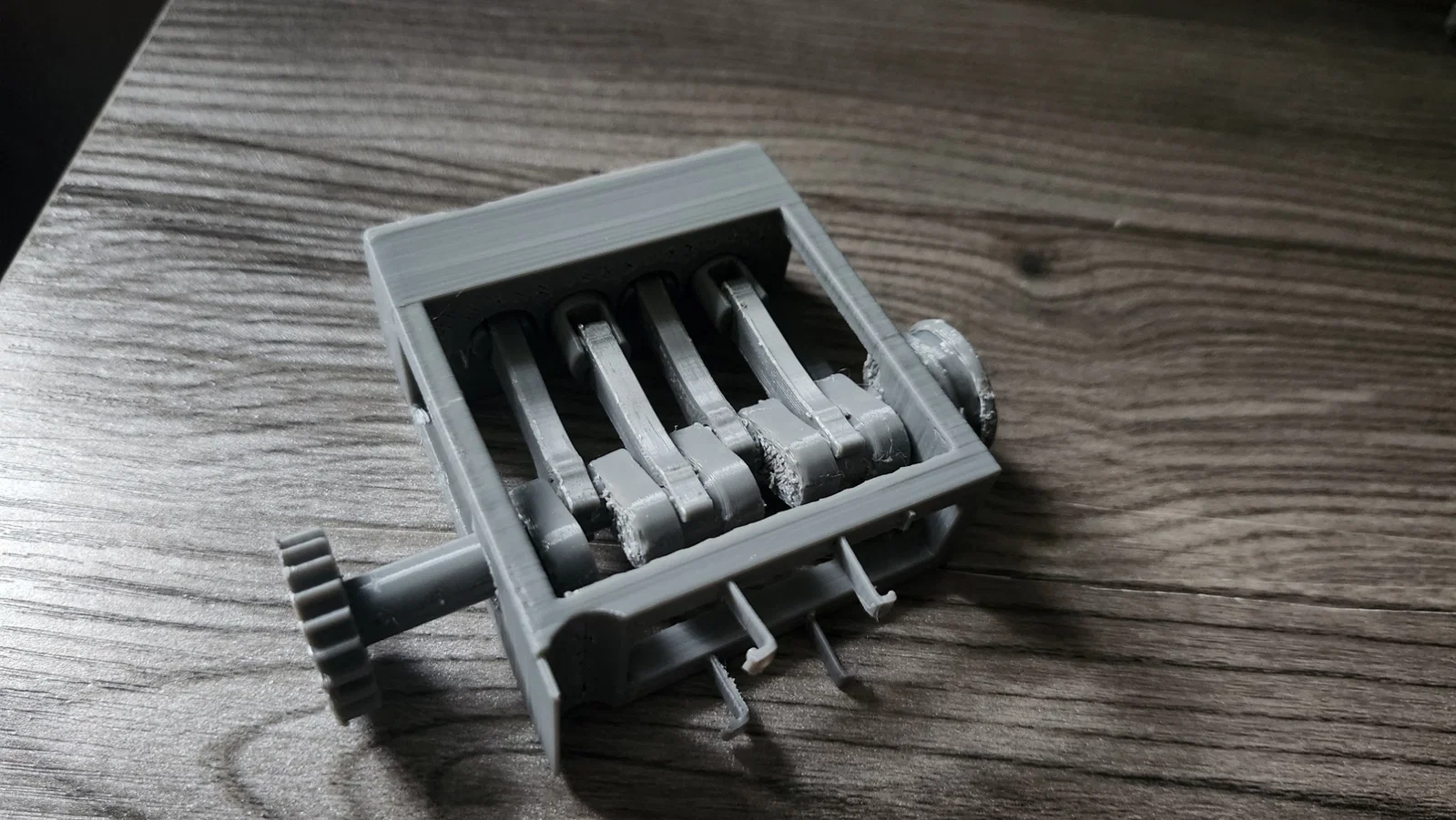

• Khung động cơ

• Trục khuỷu

• Thanh truyền (x4)

• Đầu piston (x4)

• Trục điều khiển hộp số

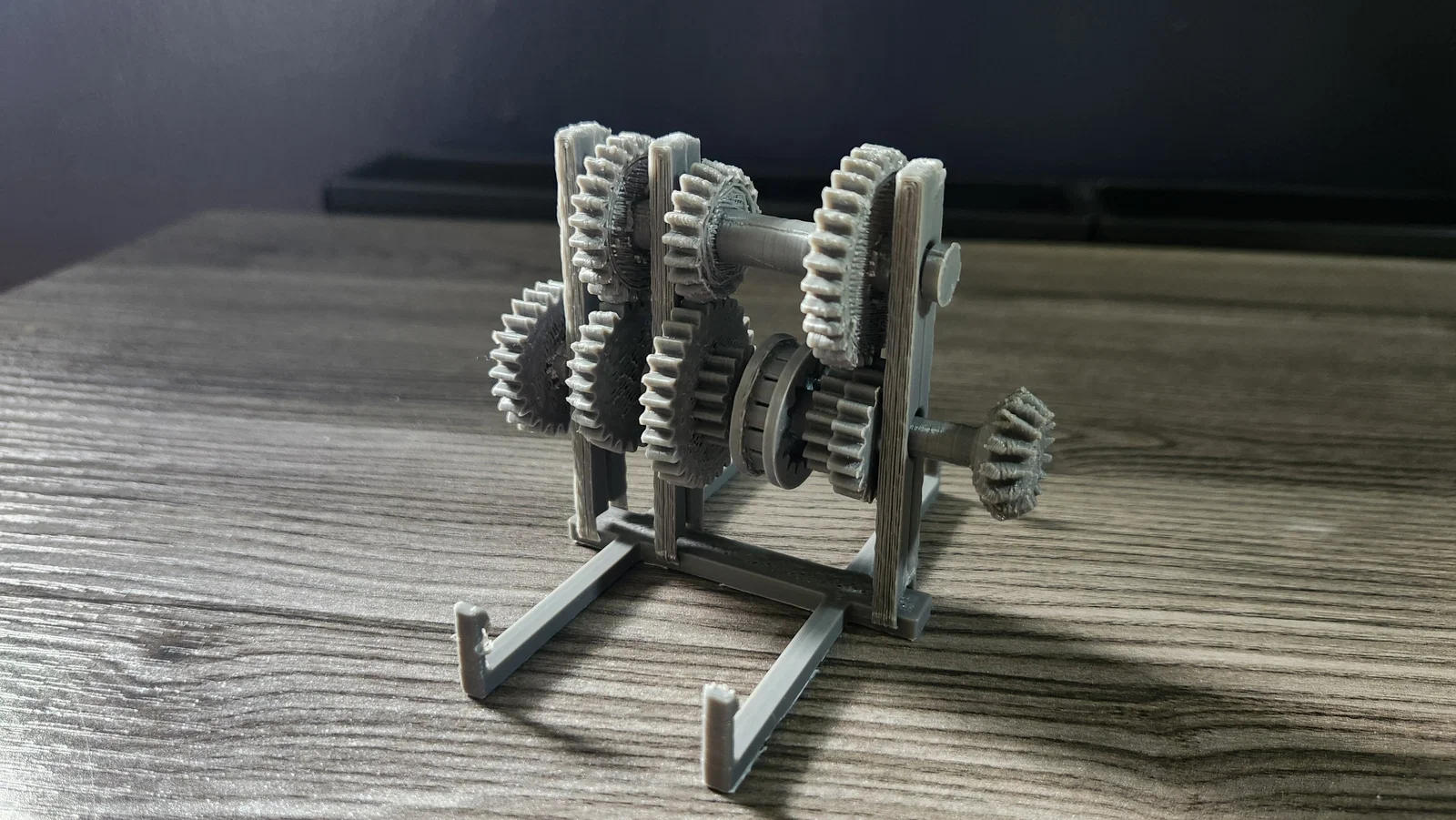

• Khung hộp số

• Bánh răng hộp số cao và thấp

• Trục truyền lực hộp số

• Vòng chuyển số

• Bánh răng chuyển tiếp

• Bánh răng bao

• Bánh răng hành tinh

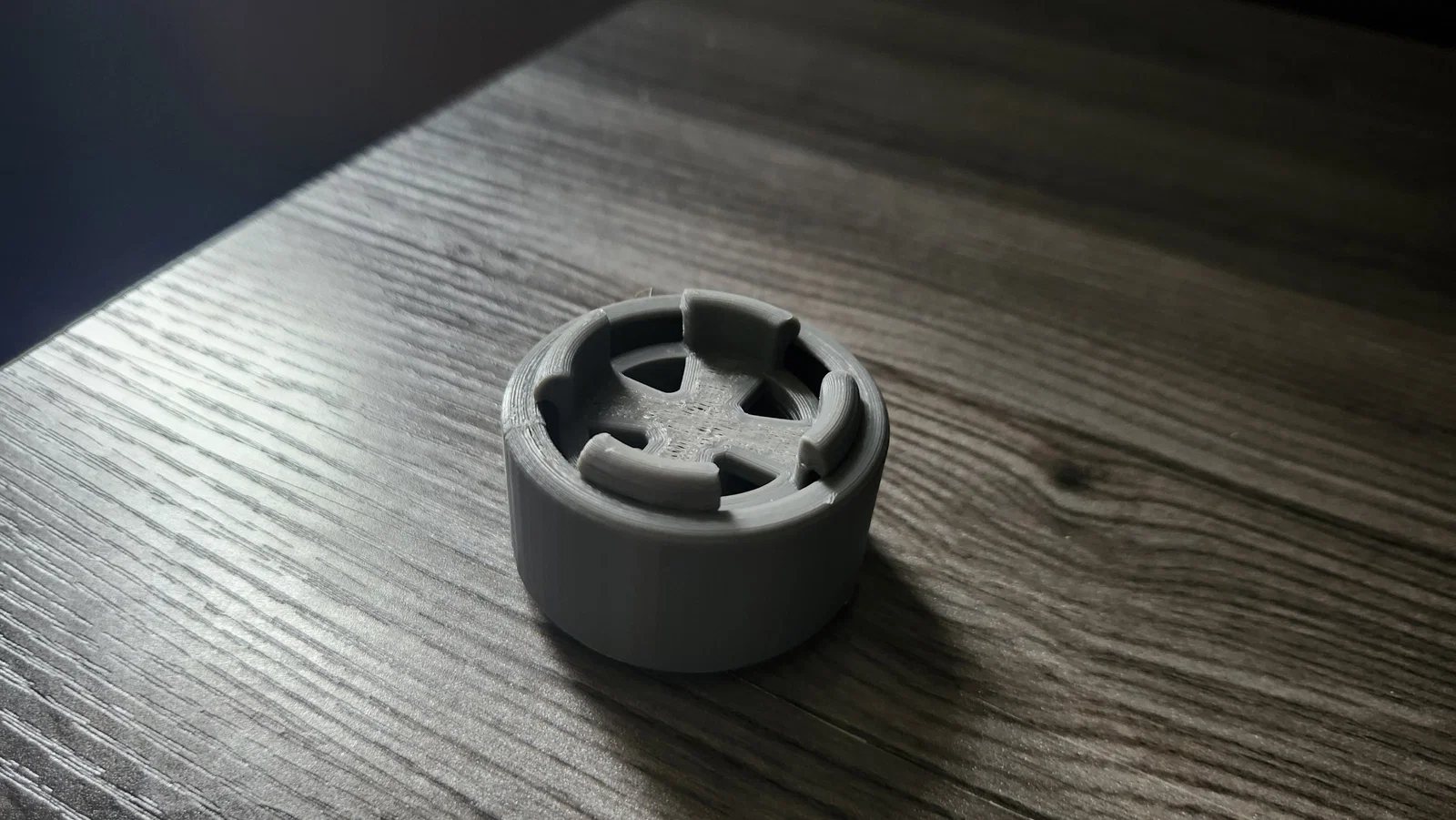

• Bánh xe (x4)

• Lốp xe (x4)

Phần cứng cần thiết

Không có. Mô hình được thiết kế để lắp ráp hoàn toàn từ các bộ phận in 3D.

Lưu ý lắp ráp

Hầu hết các linh kiện sử dụng thiết kế snap-fit/press-fit để đơn giản hóa việc lắp ráp và hạn chế sử dụng ốc vít. (Có thể cần dùng keo dán).

Hãy kiên nhẫn khi lắp ráp và kiểm tra độ khớp của các bộ phận chuyển động trước khi gắn chặt. Tùy vào độ chính xác của máy in, bạn có thể cần chà nhám nhẹ hoặc vệ sinh sơ để các bánh răng và trục khớp với nhau tốt hơn.

Lốp và vành xe đã bao gồm nhưng không bắt buộc phải lắp.

Ghi chú thiết kế

Dự án này được thiết kế để vừa mang tính giáo dục vừa thú vị khi lắp ráp. Thay vì che giấu hệ thống truyền động bên trong vỏ xe, khung mô hình cố tình để lộ các bộ phận chuyển động để bạn có thể theo dõi toàn bộ quá trình truyền lực từ động cơ, qua hộp số, bộ vi sai và cuối cùng là đến các bánh xe.

Mục tiêu là tạo ra một mô hình tương tác giúp các khái niệm cơ khí trở nên dễ hiểu và dễ quan sát thay vì chỉ là một mô hình xe tĩnh.

Phiên bản tương lai

Các cải tiến trong tương lai có thể bao gồm:

• Khung gầm lớn hơn

• Hệ thống treo

• Hệ thống lái

• Thêm nhiều tỷ số truyền

• Chi tiết động cơ cải tiến

• Động cơ boxer

• Thiết kế xe chân thực hơn

Phản hồi

Nếu bạn đã in mô hình này, mình rất muốn biết cảm nhận của bạn! Nếu bạn có góp ý, phát hiện lỗi hoặc có ý tưởng cải tiến, hãy để lại bình luận (hoặc tạo một bản remix). Phản hồi của bạn sẽ giúp các phiên bản sau hoàn thiện hơn và giúp MiniMoto_Lab tiếp tục tạo ra các mô hình cơ khí giáo dục cho cộng đồng.

Cảm ơn bạn đã tải xuống và chúc bạn in ấn vui vẻ!
