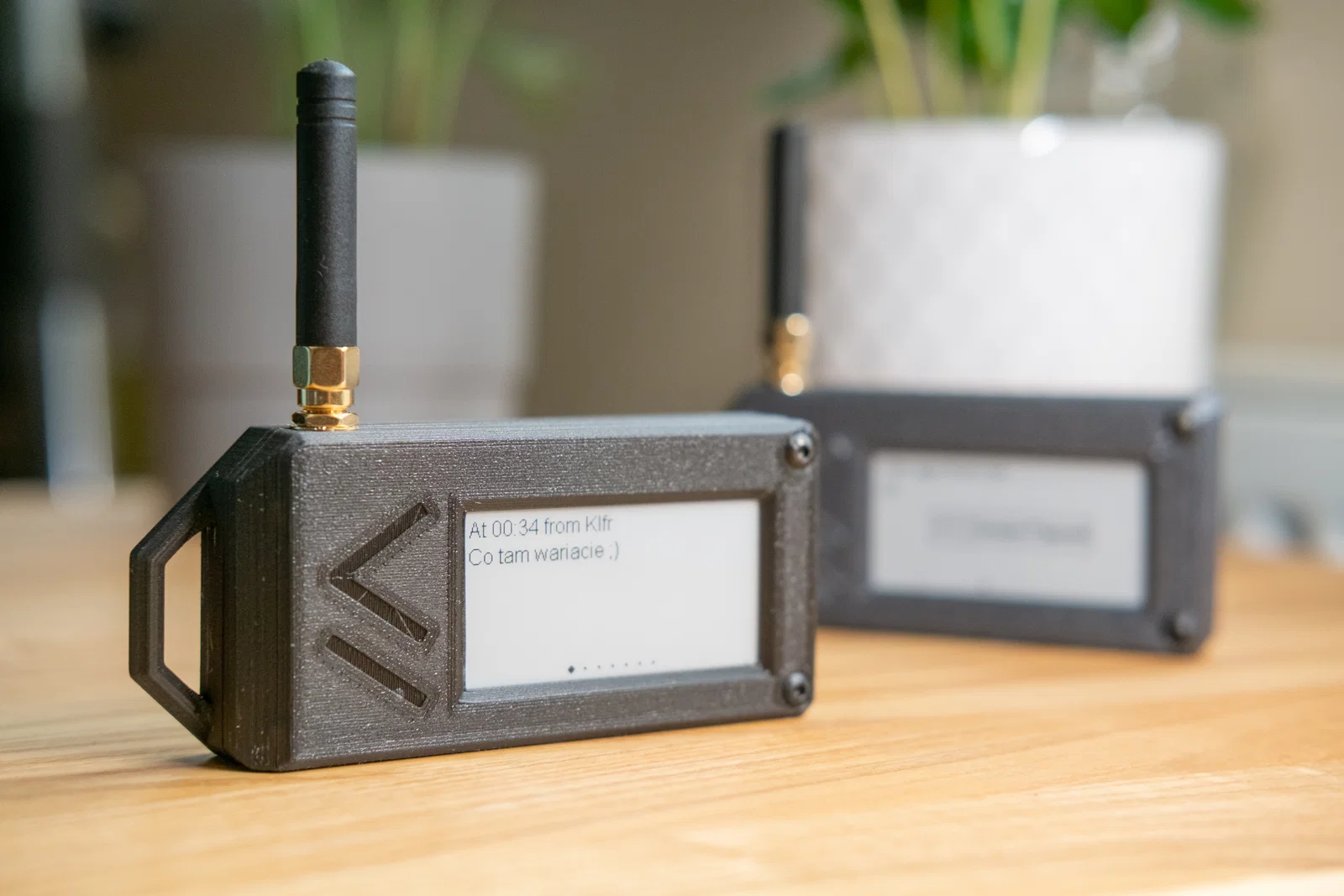

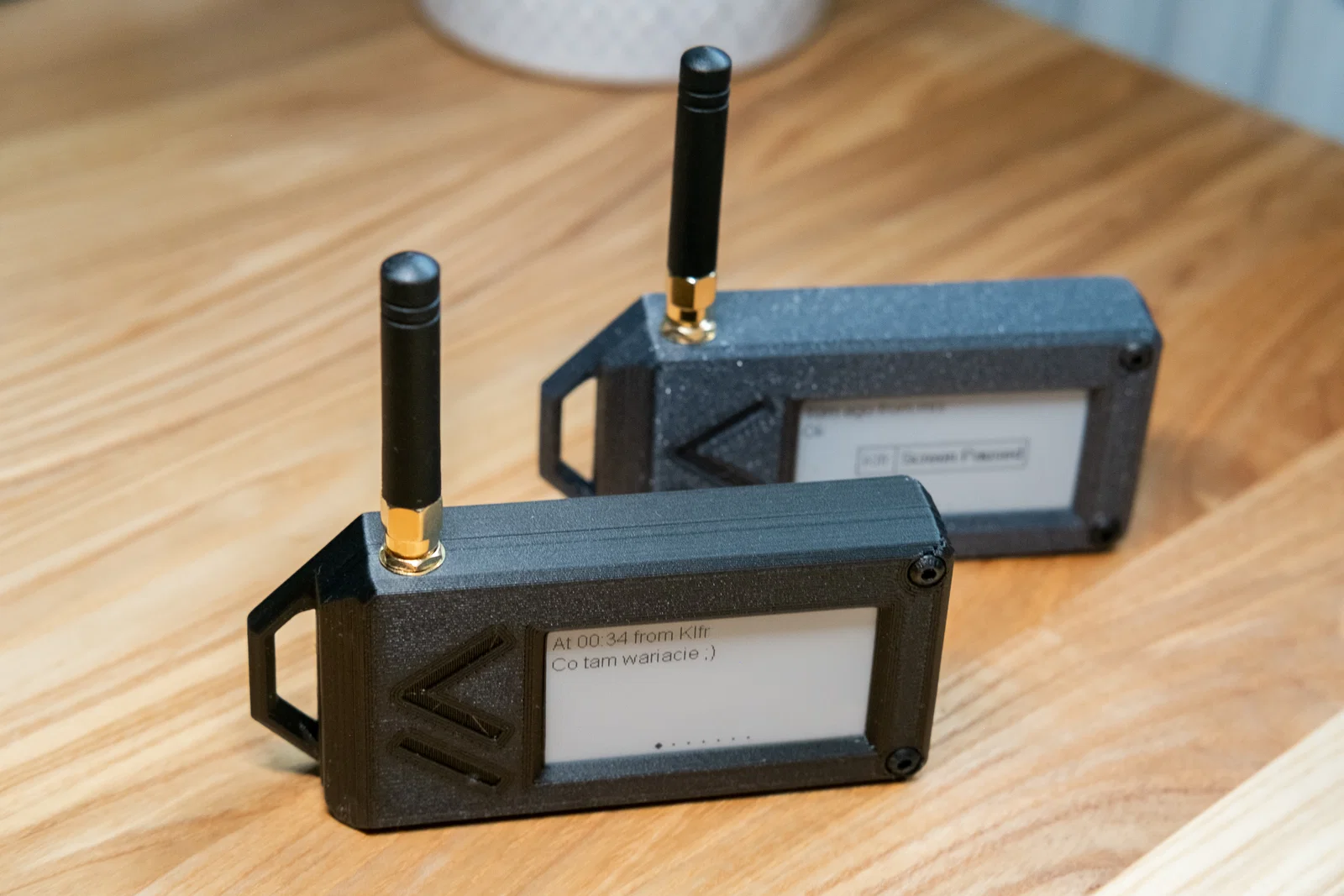

Vỏ Heltec Wireless Paper cho Meshtastic

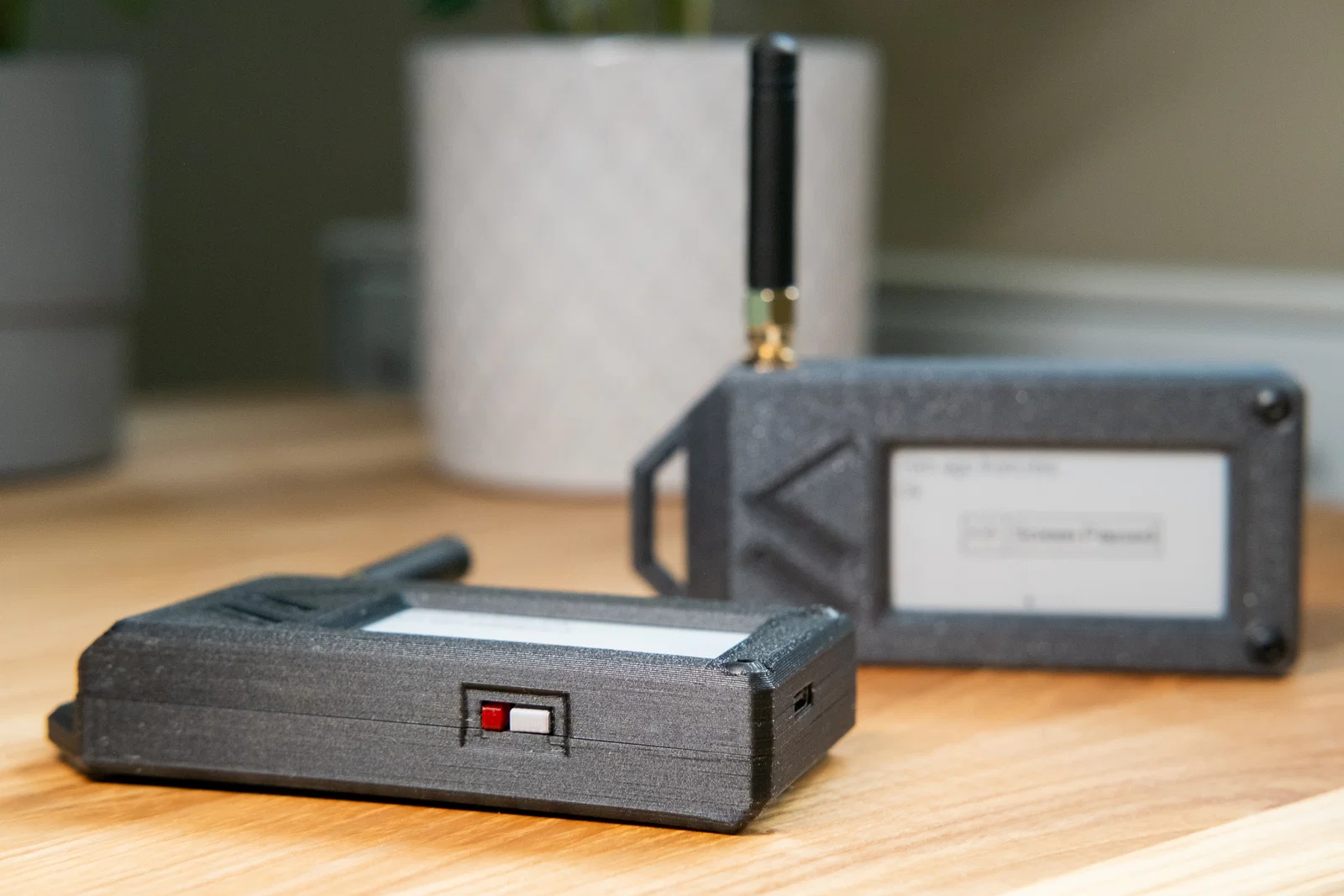

Mình xin giới thiệu bộ vỏ (enclosure) do mình tự thiết kế cho Heltec Wireless Paper. Vỏ này khá linh hoạt, có thể chứa pin lớn hơn, và có thiết kế nút bấm đơn giản ở hông để thao tác cho tiện.

Phần cứng (Hardware):

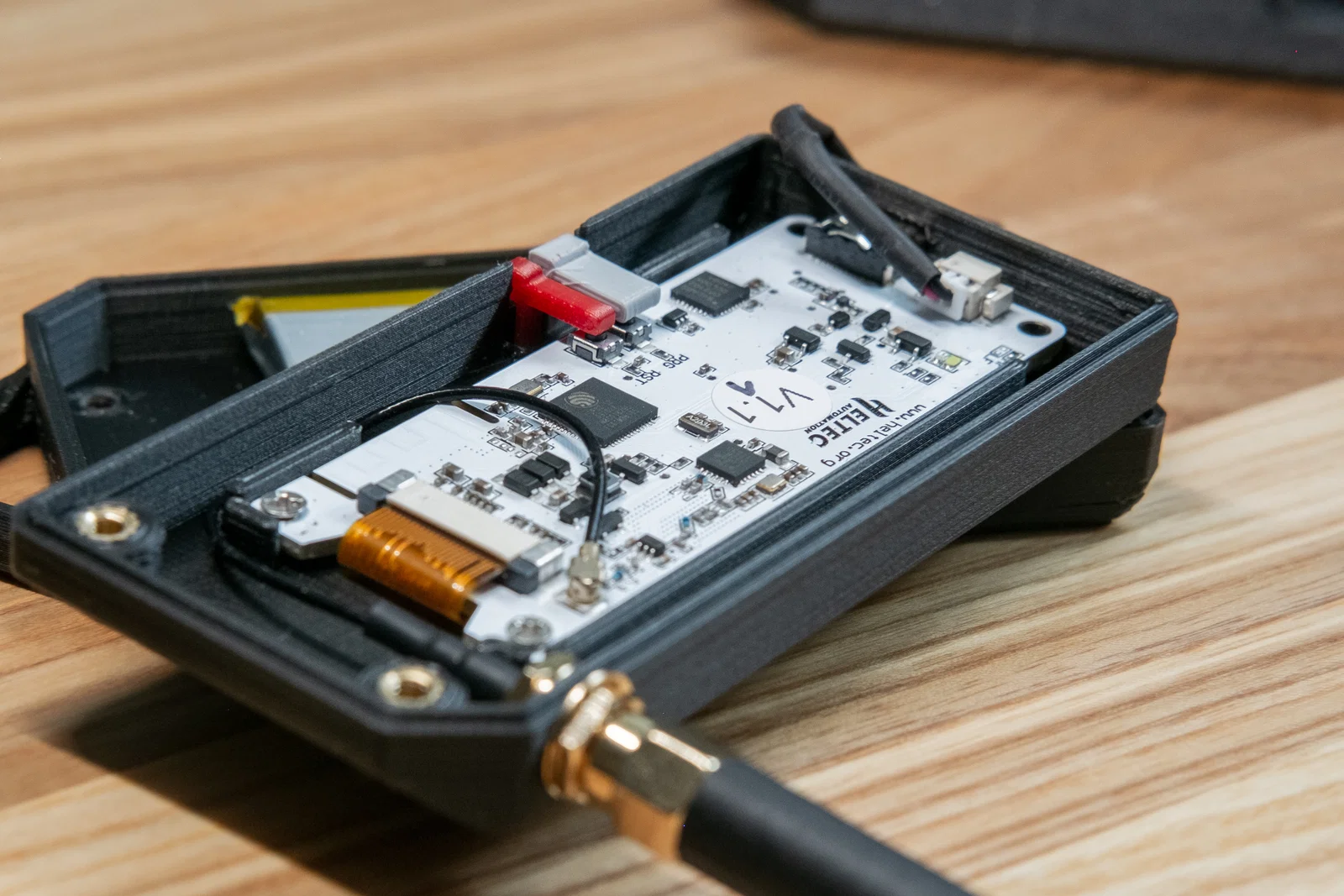

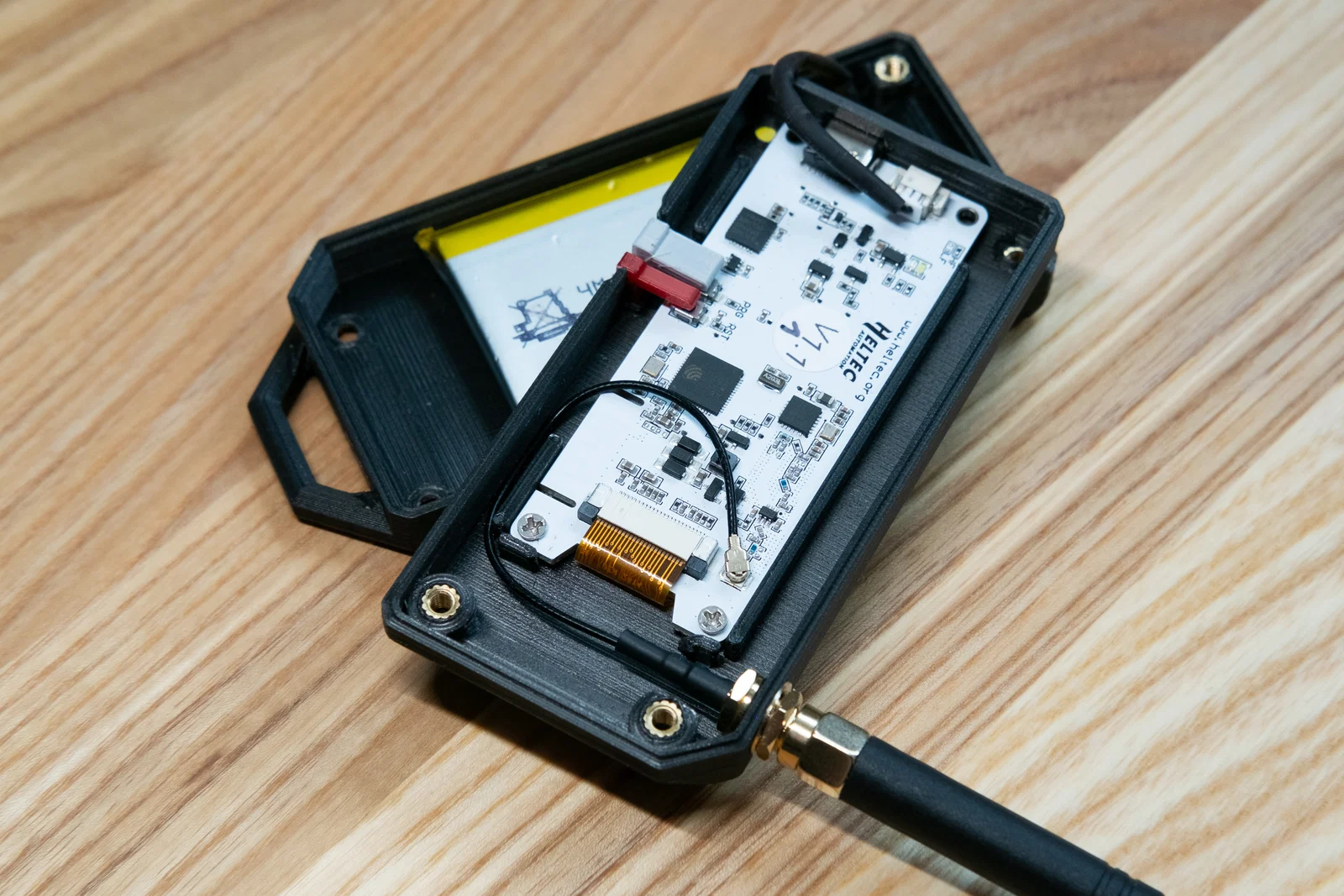

- Bo mạch Heltec Wireless Paper
- Dây SMA pigtail (đi kèm theo board)
- 2x ốc M2 (đi kèm theo board)
- 4x ốc M3x12-14mm đầu button head
- 4x heat insert M3

Print Settings:

- Layer height: 0.2 mm
- Perimeters: 3
- Bridge infill direction (Bridging angle trong PrusaSlicer): 90° (để tránh bridge dài ở phần logo)
- Supports: Không cần (các lỗ có một lớp mỏng nên bridge sẽ in đẹp)

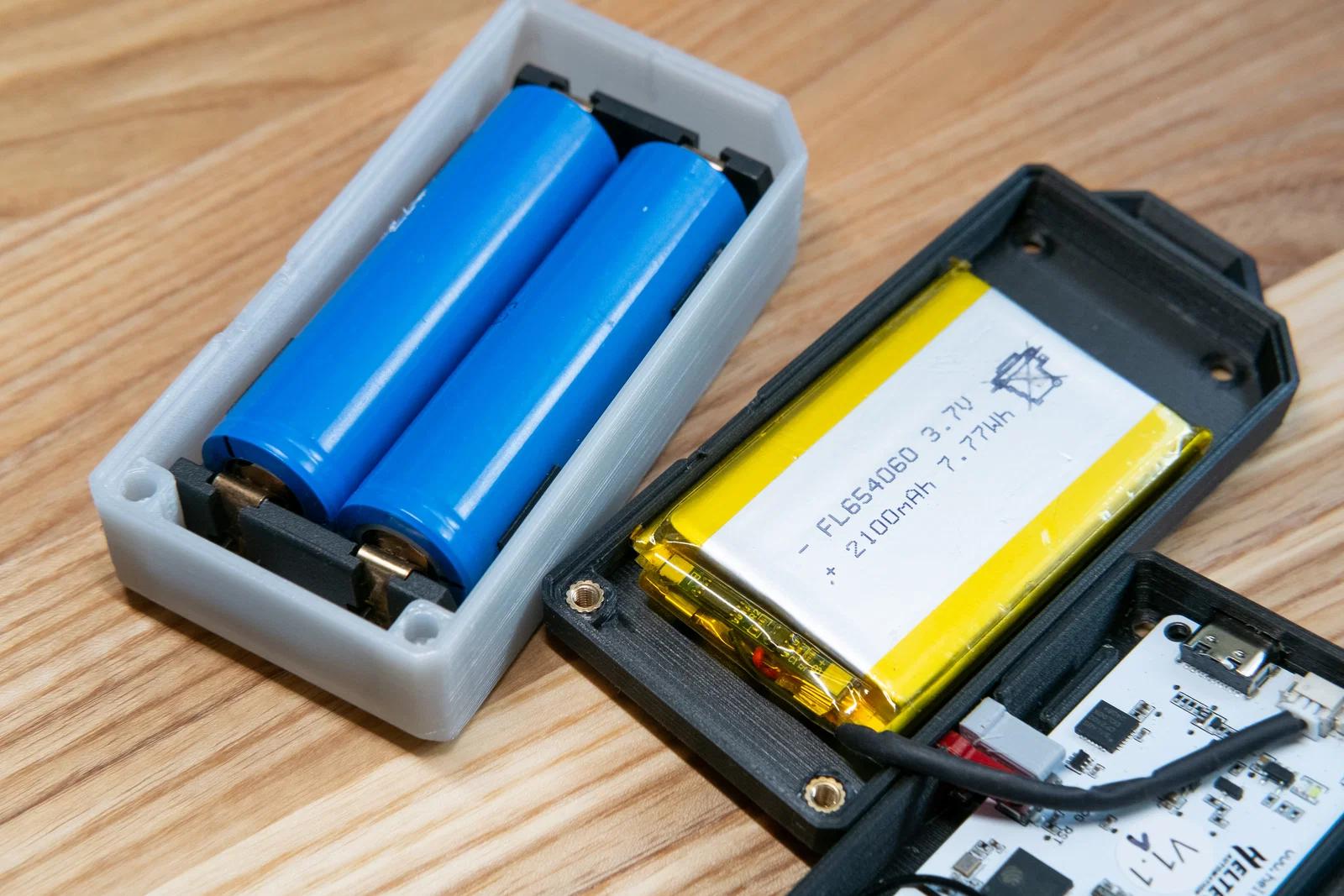

Tương thích pin (Battery Compatibility):

Phần nắp lưng được thiết kế để vừa các loại pin tối đa 41mm x 76mm, với 3 tuỳ chọn độ dày:
- S: Vừa pin dẹt dày tối đa 7mm.
- M: Vừa pin dẹt dày tối đa 12mm (ví dụ: 4000mAh 124065, loại lớn nhất mình tìm được tới giờ).
- L: Có thể gắn 2 viên pin 18650 trong holder (ví dụ: https://aliexpress.com/item/4001152338150.html) hoặc các loại pin khác dày tối đa 19mm.

Thông tin thêm:

Thiết kế của mình có tính parametric ở mức vừa phải (mình vẫn đang học), nên nếu có nhu cầu mình có thể chỉnh lại cho phù hợp các kích thước khác.

Lưu ý: Siết ốc nhẹ tay thôi nha :)
