Hộp Đựng M5Stack Cardputer ADV và LoRa Cap

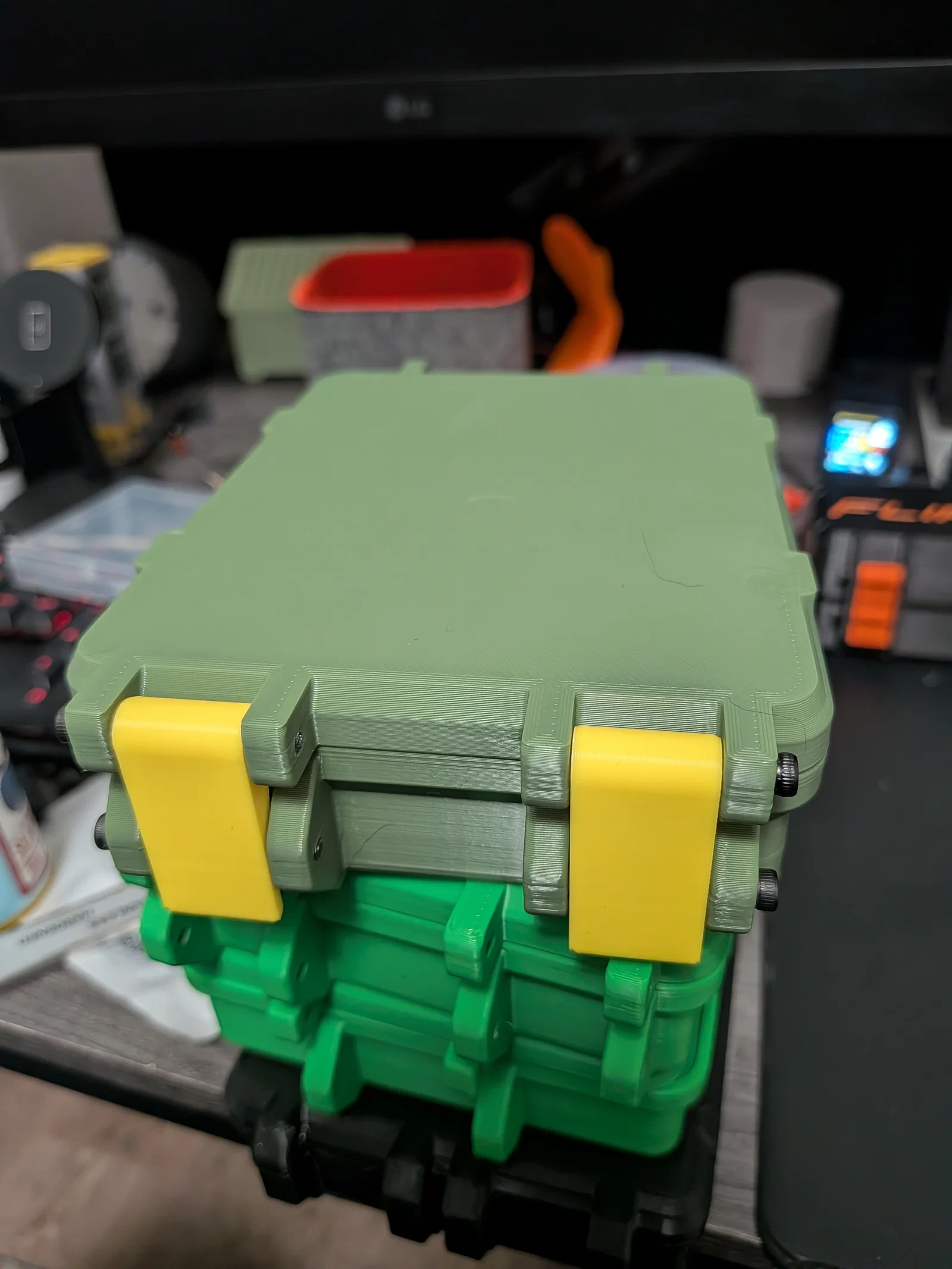

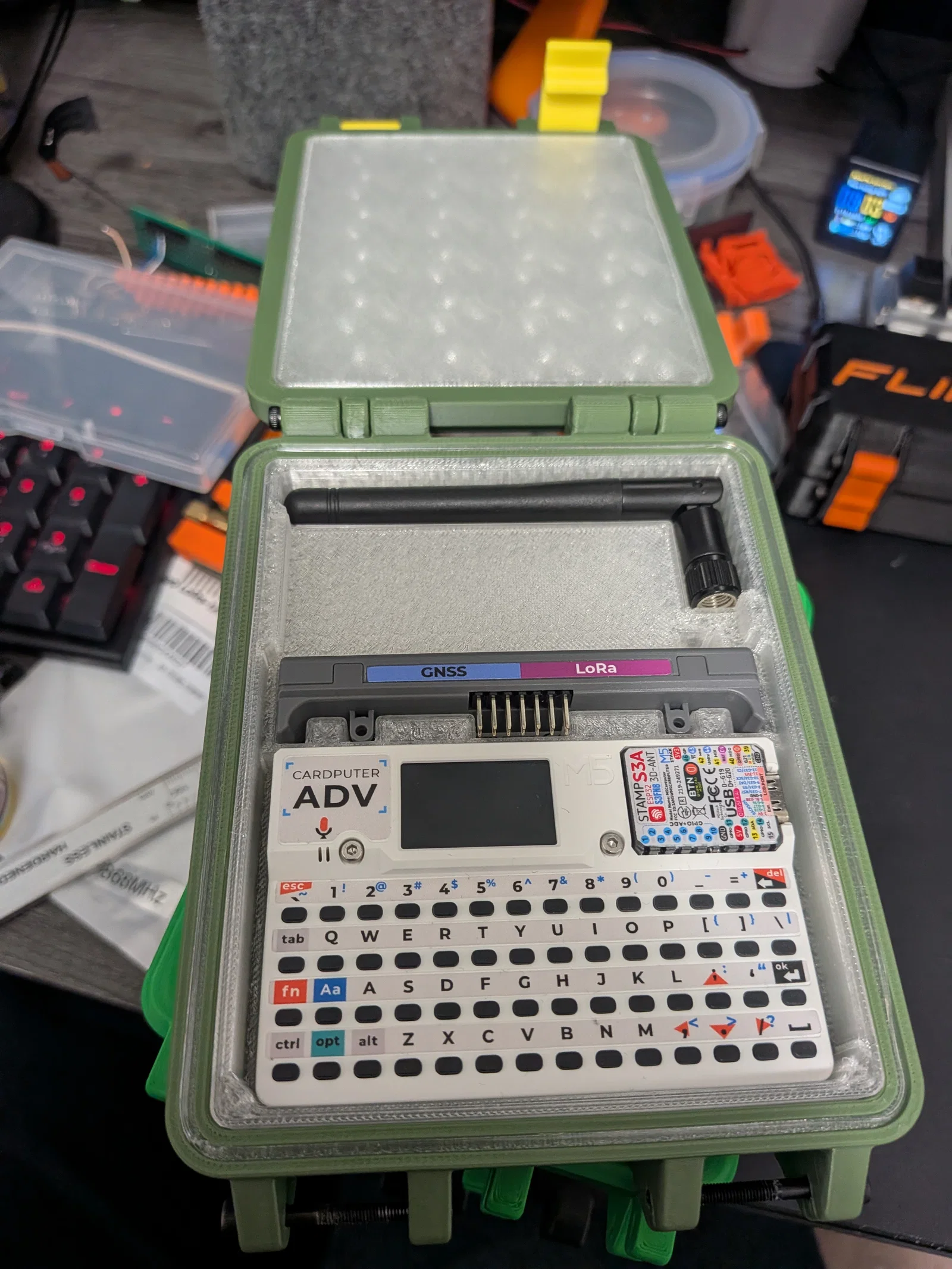

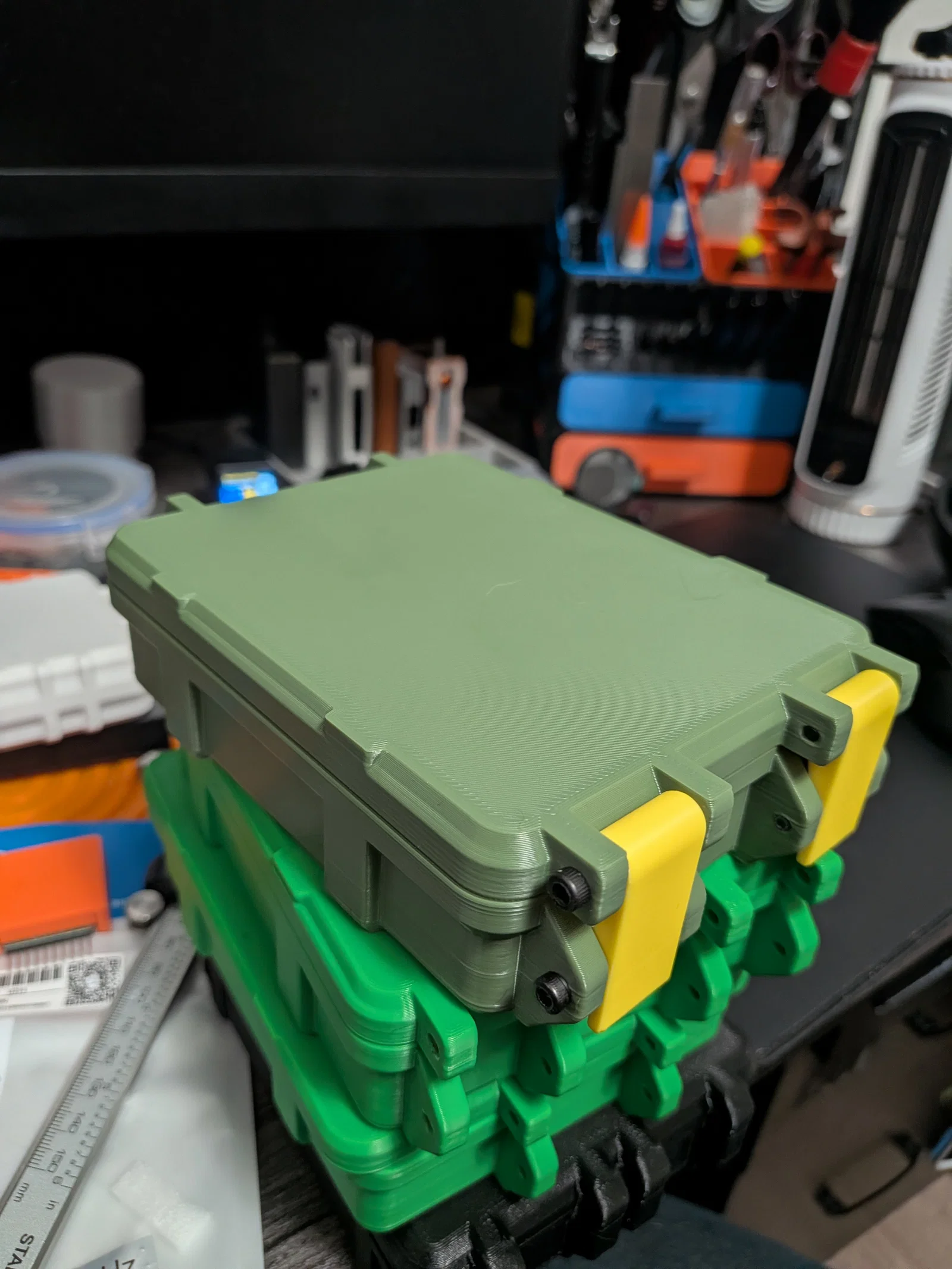

Đây là mẫu hộp bảo vệ cho thiết bị Cardputer ADV kết hợp với LoRa Cap (đã tính đến cả phần ăng-ten đi kèm). Vỏ ngoài bạn có thể in bằng bất kỳ loại vật liệu nào tùy thích như PLA, PETG, ABS, v.v. Phần đệm bên trong tốt nhất nên in bằng nhựa TPU để giảm chấn khi bị va đập, nhưng nếu muốn dùng vật liệu cứng thì cũng được nhé.

Lưu ý nhỏ là mình chỉ mới test với combo vỏ cứng bên ngoài (PETG, PETG-CF, ABS) và đệm mềm bên trong (TPU). Nếu bạn in phần đệm bằng vật liệu cứng, có thể bạn sẽ cần điều chỉnh tỉ lệ (scale) to lên hoặc nhỏ xuống một chút để lắp cho vừa vặn.

Cần dùng 6 ốc vít M3x30mm để lắp ráp. Bạn dùng loại đầu tròn (BHCS) hay đầu trụ (SHCS) đều được.

Nhớ khoe thành quả, đặt câu hỏi hoặc để lại ý kiến đóng góp phía dưới nhé! Đây là mẫu thiết kế đầu tiên mình đăng tải nên rất trân trọng mọi phản hồi từ mọi người.

Mình thiết kế phần đệm TPU ôm sát với Cardputer và LoRa cap. Nếu bạn muốn lỏng hơn một tí, cứ tăng kích thước tất cả các chi tiết lên tầm 0.5-1% trong phần mềm cắt lớp (slicer). Cẩn thận đừng tăng quá đà kẻo ốc vít không khớp ren nhé. Nếu lỡ bị lỏng, bạn có thể chấm một giọt keo 502 vào bên trong lỗ vít để cố định, nhưng nhớ cẩn thận đừng để keo dính vào phần chốt khóa :)

Vỏ ngoài được tạo bằng công cụ: https://makerworld.com/en/models/1269092-rugged-storage-box-parametric-and-customizable#profileId-1299669

Được vận hành bởi MakerWorld-Parametric Model Maker (https://makerworld.com/makerlab/parametricModelMaker)
