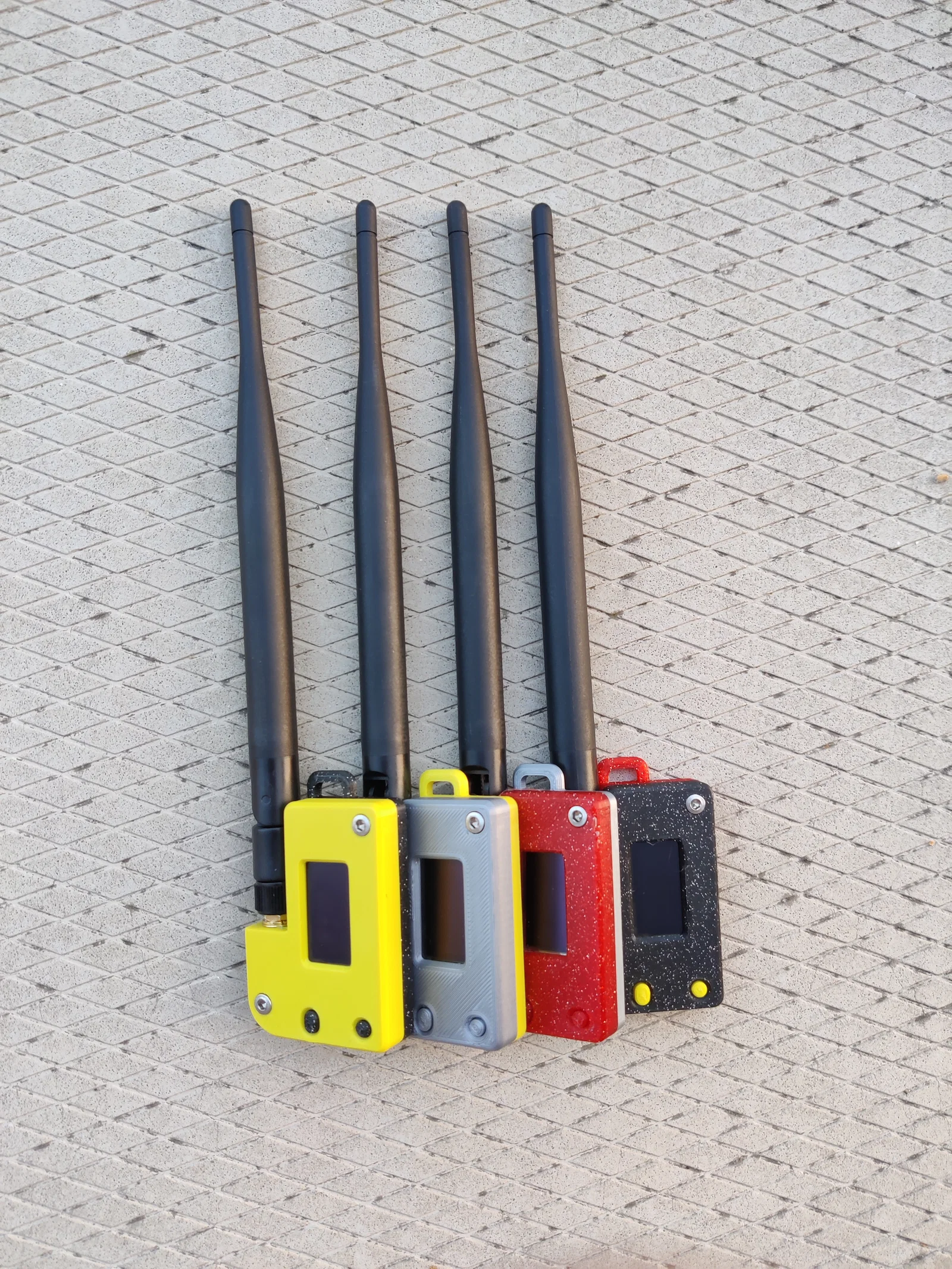

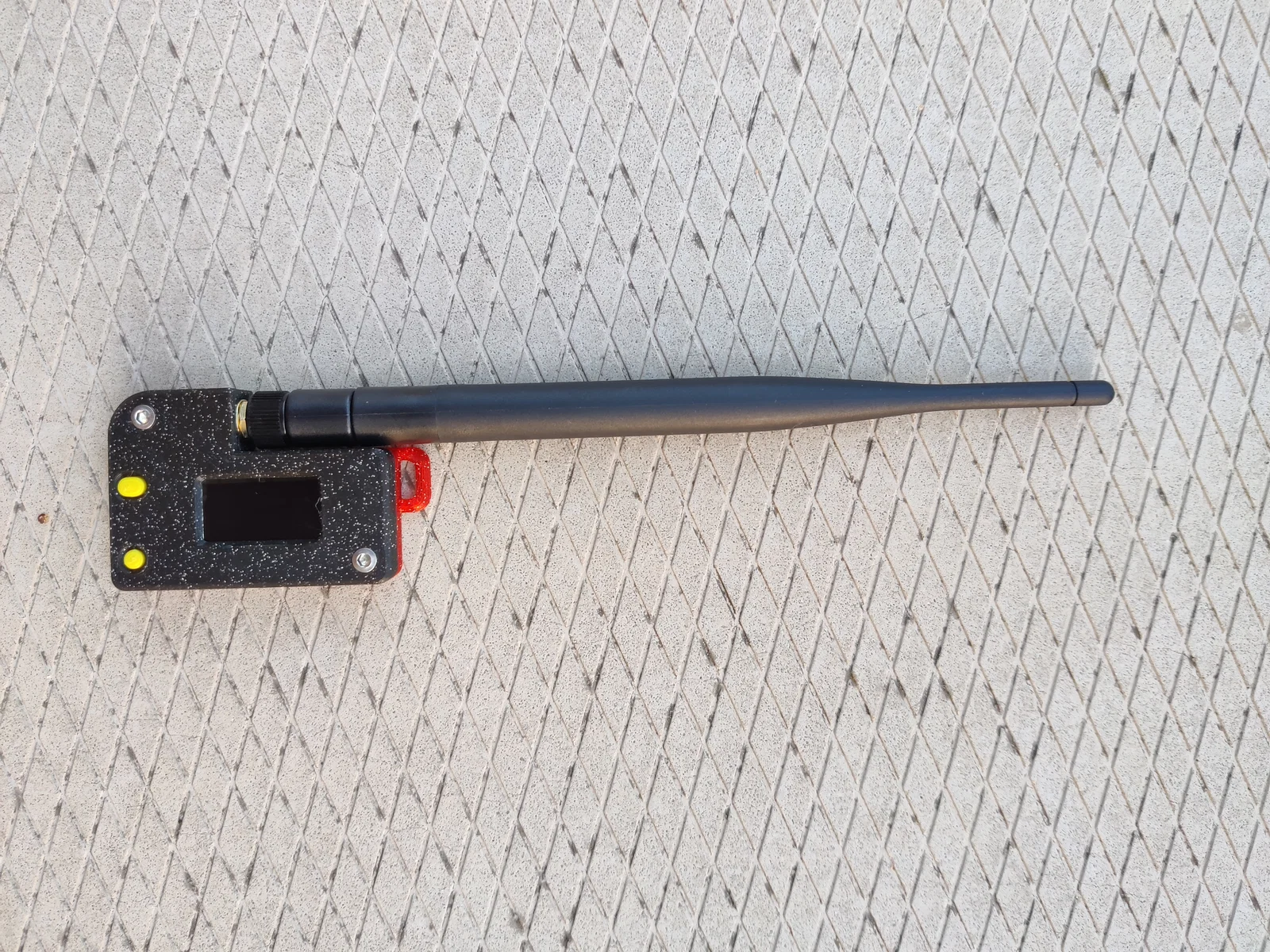

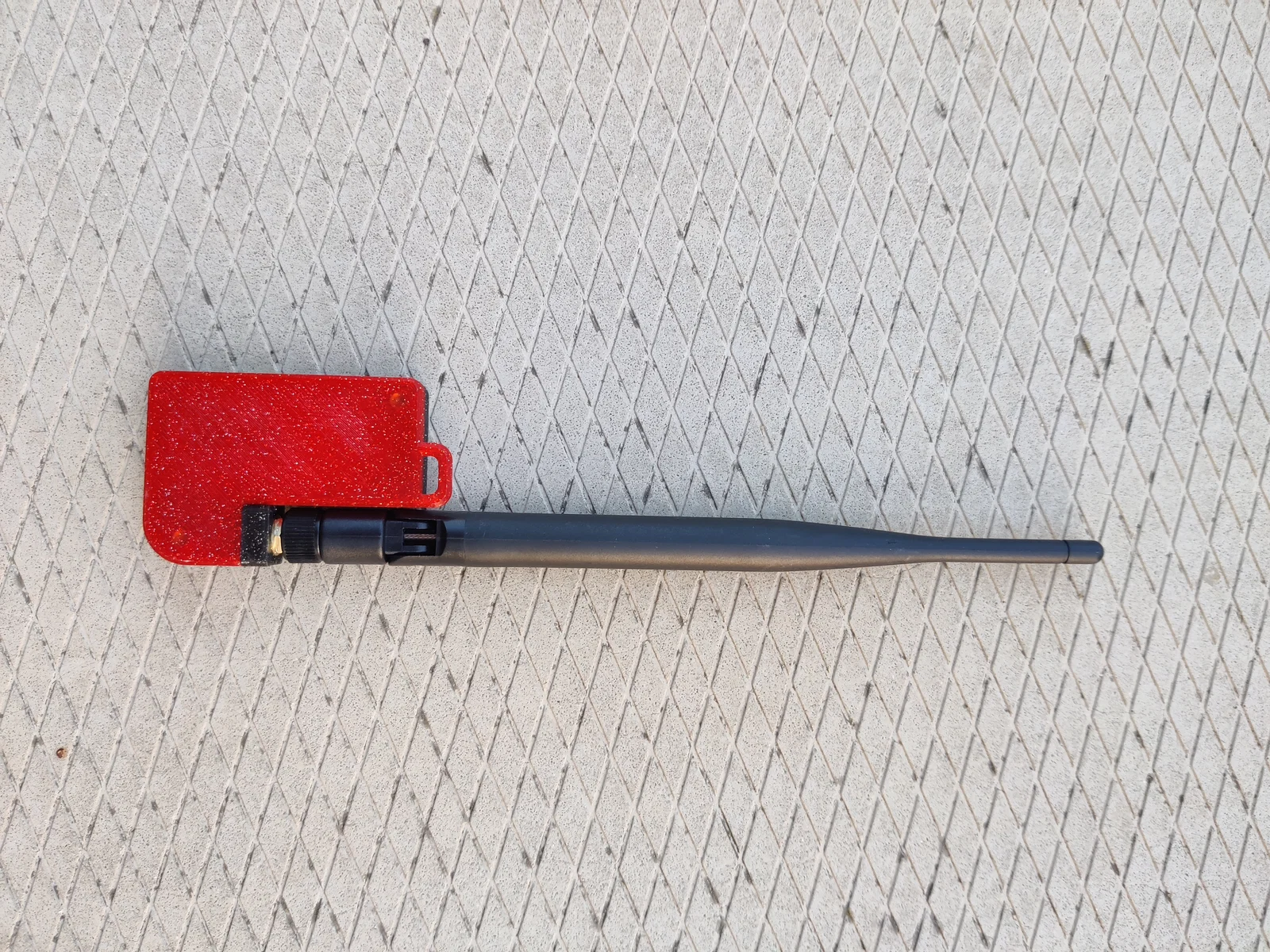

Case siêu nhỏ cho Heltec LoRa v3 dùng Meshtastic
Case tối giản, siêu nhỏ gọn cho board Heltec LoRa v3 để dùng Meshtastic, có vòng treo và hỗ trợ antenna lớn hơn. So với H1 case thì ngắn và thấp hơn vài mm. Cần heat set inserts M3 và ốc M3 8mm.
Mô tả
Mình mua vài board Heltec và muốn in thử vài cái case. Mình có tìm thấy một số mẫu trên Printables rồi, nhưng mình gặp vài vấn đề: có cái thì to, khó in, hoặc không vừa với các antenna lớn hơn có trong bộ kit của mình.
Mục tiêu của case này là:
- Thiệt nhỏ gọn
- Có vòng để treo
- Hỗ trợ antenna lớn hơn
Vậy nó nhỏ cỡ nào?
So với H1 case thì nó nhỏ hơn vài mm ở chiều cao và chiều dài
Parts cần có:
- Một board Heltec (mình mua bộ này)
- 2x heat set inserts M3 X D4.6 X L5.0
- 2x M3 8mm socket heat bolt
Đây chắc là bản đầu tiên của cái housing này nên chưa hoàn hảo. Nhưng trước khi làm phiên bản mới, mình muốn dùng một thời gian để biết cần chỉnh gì. Tuy vậy hiện giờ mình nghĩ được vài điểm:
- Vòng treo có thể làm lớn hơn chút
- Hỗ trợ nhìn đèn (light) tốt hơn ngay cả khi dùng filament ít trong hơn
- Đường đi (routing) của dây antenna hơi khó
- Làm thêm phiên bản có thể gắn pin và/hoặc GPS
Không được phép bán case này nếu chưa có sự đồng ý của mình. Sắp tới mình sẽ thêm lên shop EU Etsy của mình
