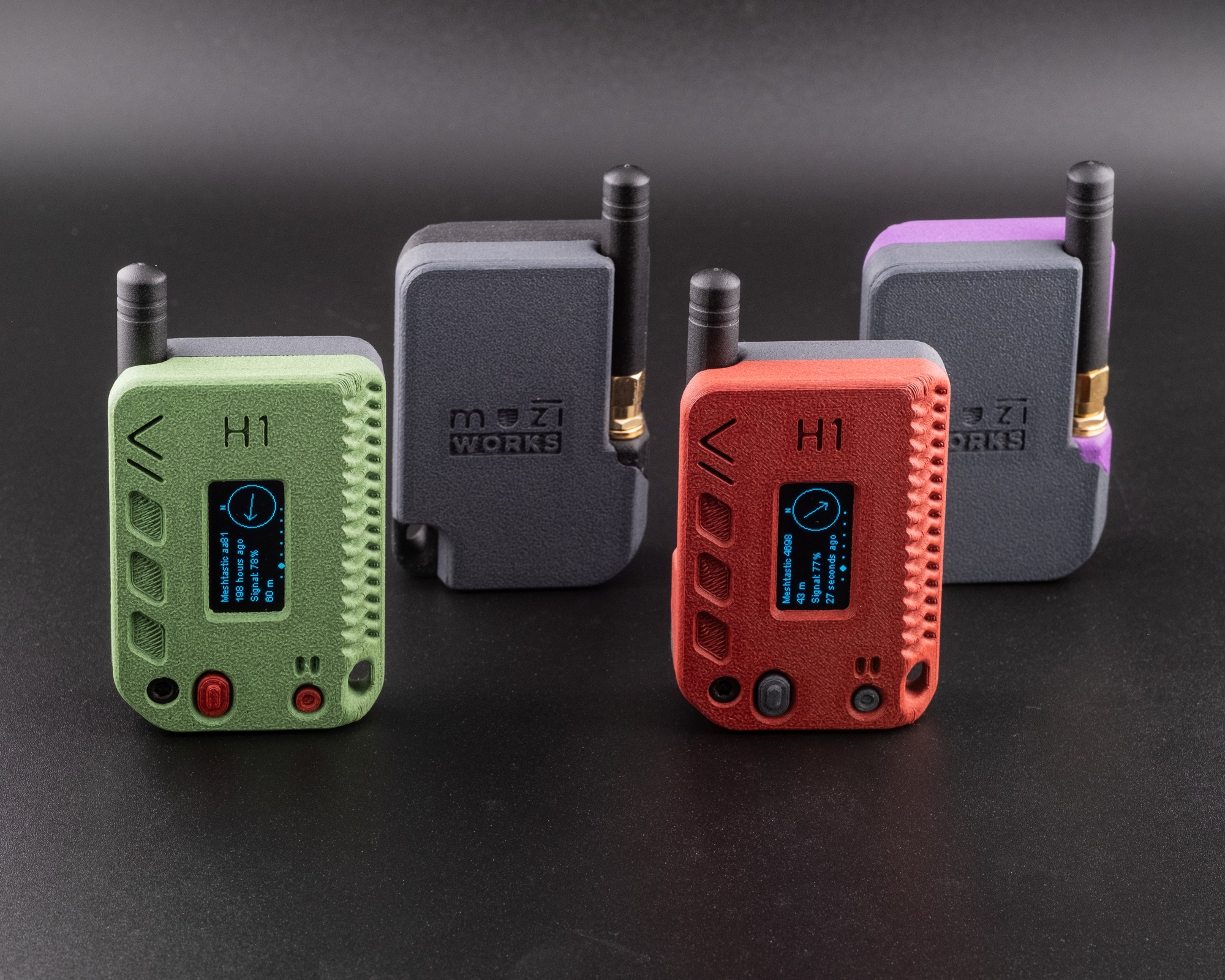

Vỏ Case H1 cho Heltec V3 chạy Meshtastic

[10 Th12, 2024] – Cập nhật lên V1.3.1 Thay đổi: - Mặt trước của case đã được cập nhật để phù hợp với anten BLE mới trên bo mạch V3.2 (chi tiết tại đây**)

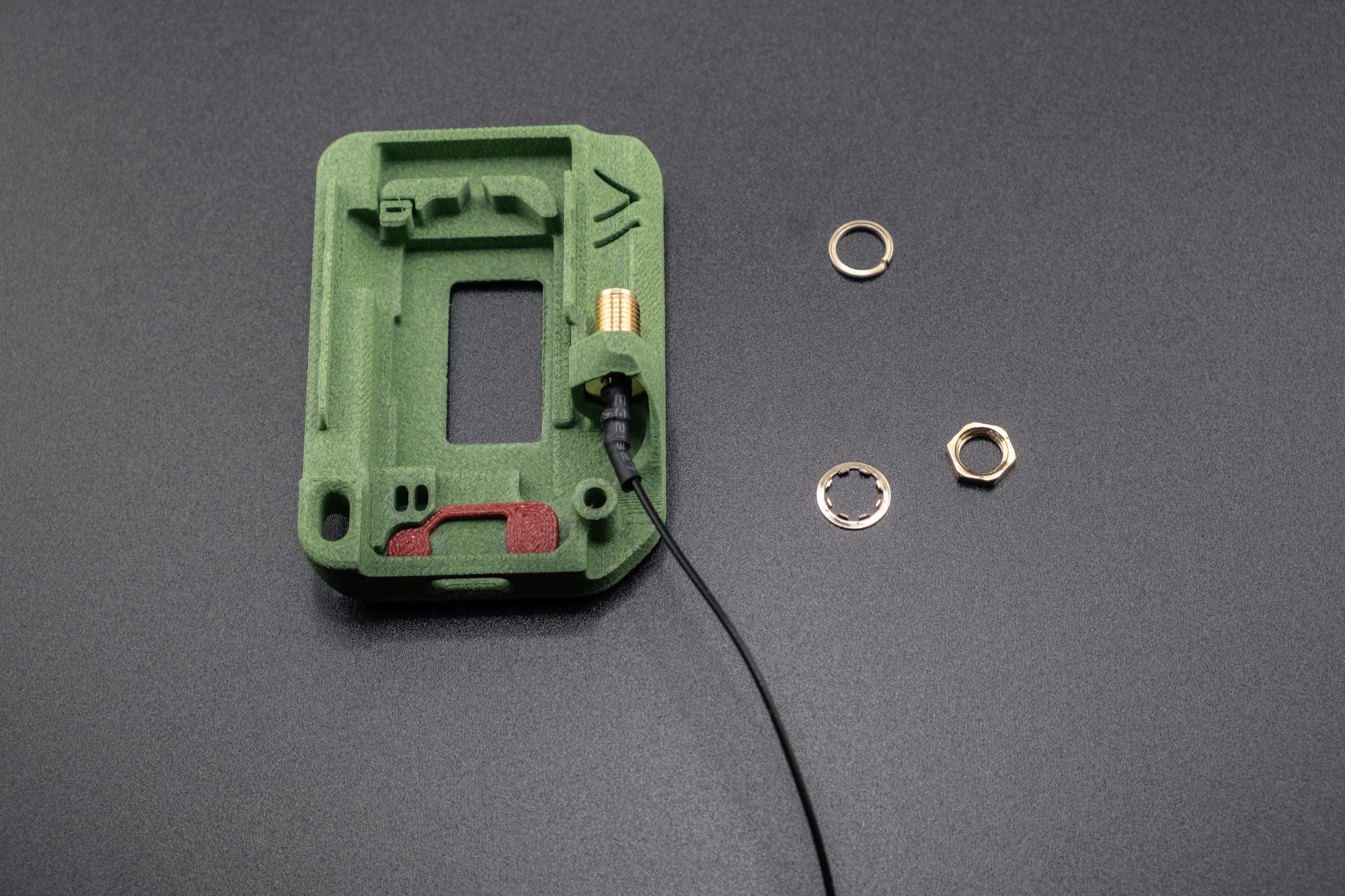

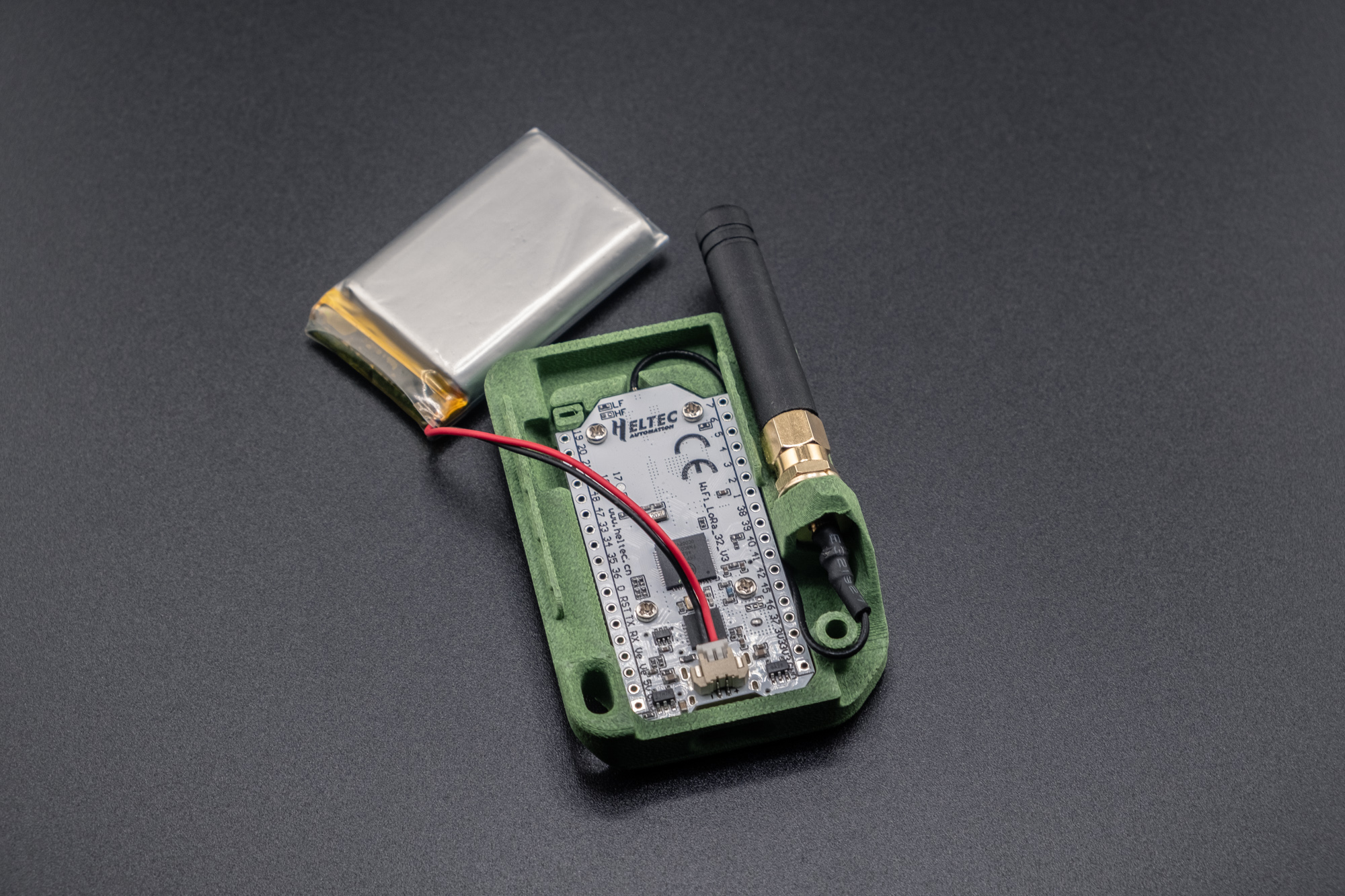

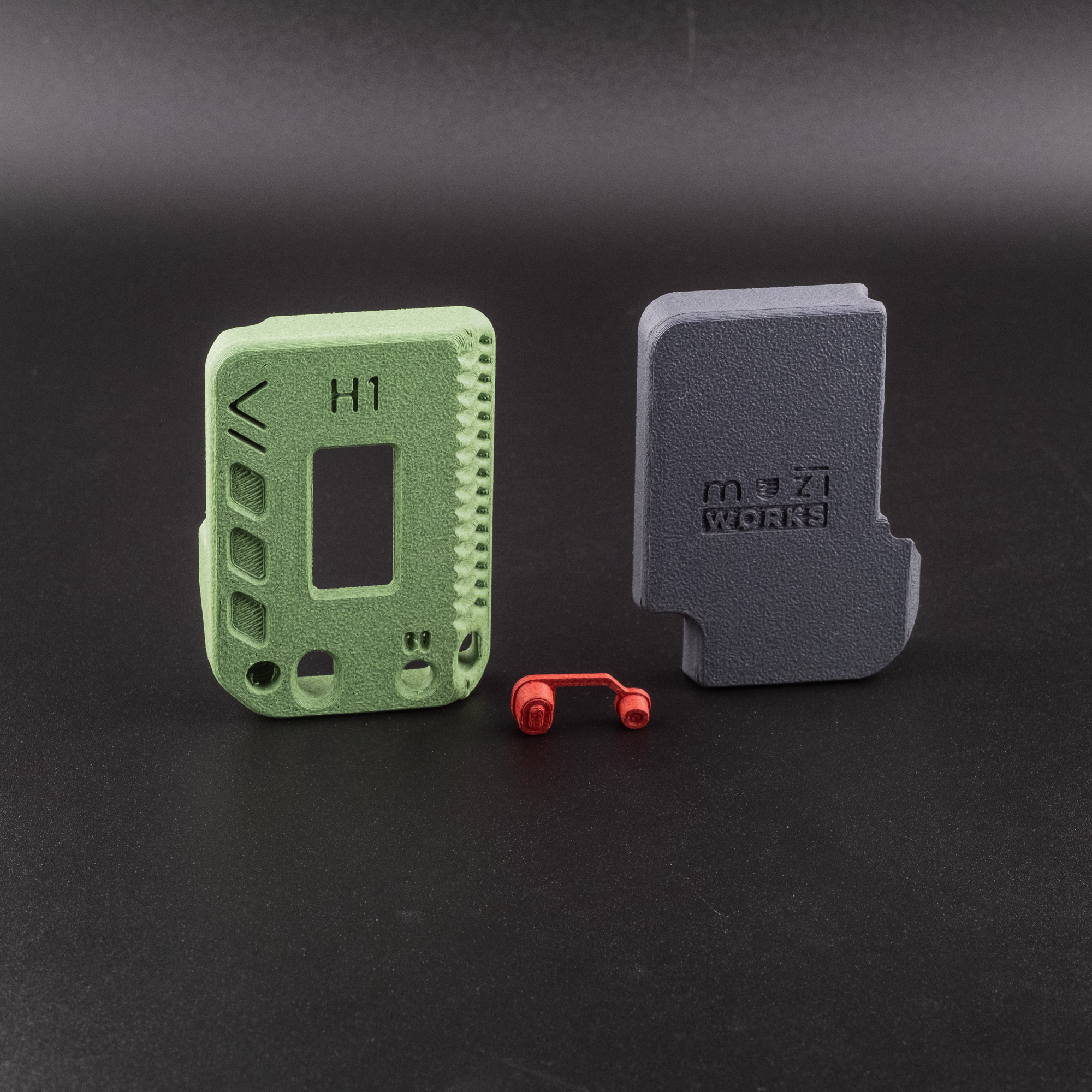

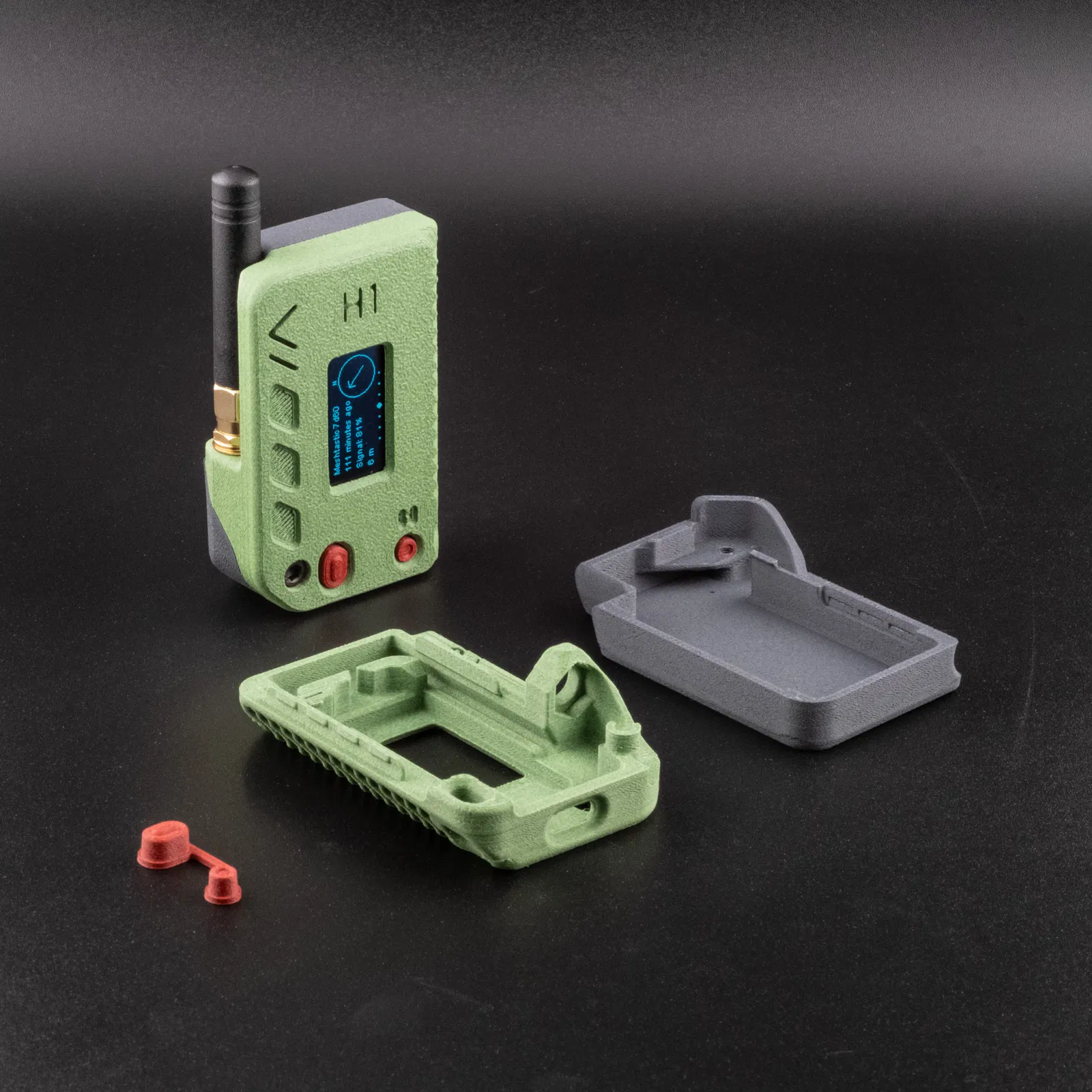

Thiết kế case ban đầu đã khởi đầu tất cả cho bo mạch Lora Heltec V3. Nên in bằng sợi nhựa mờ (Matte filament) để cầm nắm chắc hơn. Chạm nhẹ vào trụ M3x0.5 trên 'Case Rear' (Mặt sau case), cẩn thận đừng đâm thủng bề mặt ở cuối lỗ. Lắp các nút bấm, bo mạch, dây nối SMA Pigtail và ghép 2 nửa của case lại với nhau. Cố định bằng một ốc M3x12mm để có một vỏ máy chắc chắn.

Không có thời gian để in? Mua Trọn bộ Thiết bị hoặc chỉ Case từ cửa hàng của tôi: https://muzi.works

Phù hợp với:

• Pin có kích thước lên đến 8mm x 30mm x 48mm (Phiên bản mở rộng: 10mm x 30mm x 48mm)
• Dây nối U.FL sang SMA dài 10cm
• Ăng-ten SMA tùy chọn của bạn có đường kính đế tối đa 10mm

Linh kiện đề xuất (trọn bộ): https://muzi.works/products/heltec-kit

Pin đề xuất: https://muzi.works/products/h1-battery

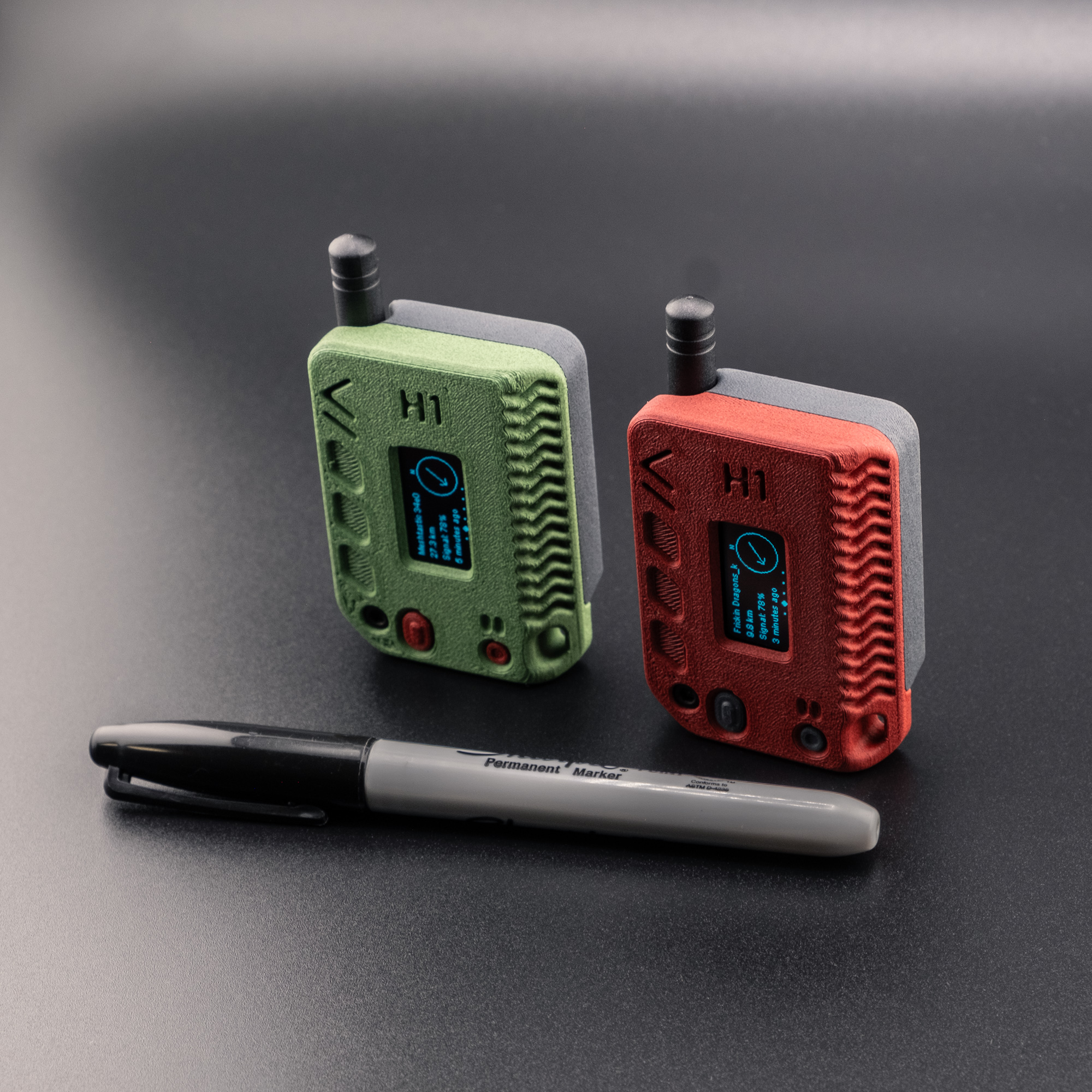

Kích thước:

• 45.5mm x 64.6mm x 19.5mm [1.79in x 2.54in x 0.77in]
• 22g [0.78oz]

Meshtastic® là nhãn hiệu đã đăng ký của Meshtastic LLC. Các thành phần phần mềm Meshtastic được phát hành theo nhiều giấy phép khác nhau, xem GitHub để biết chi tiết. Không có bảo hành - sử dụng có rủi ro của riêng bạn.
