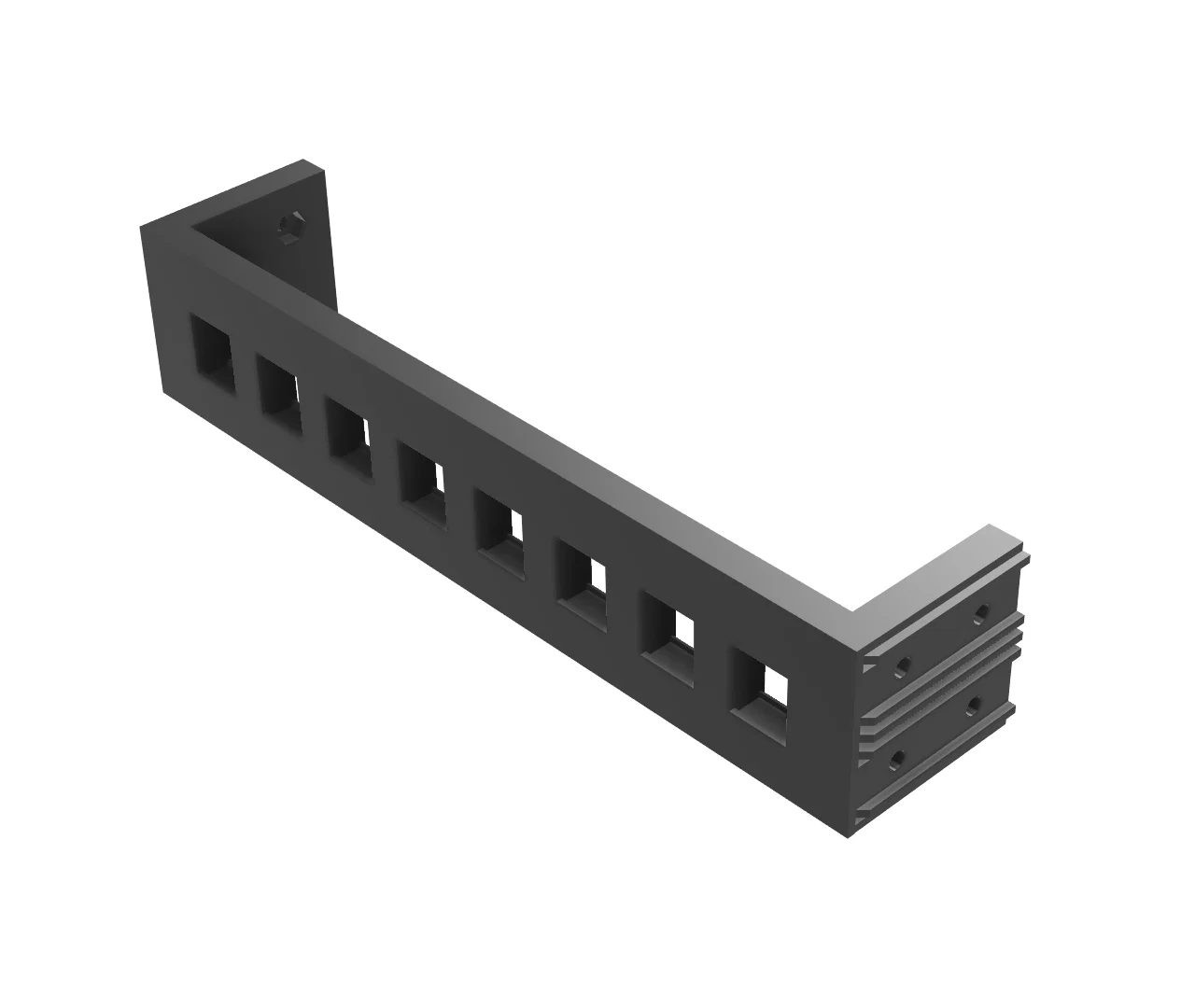

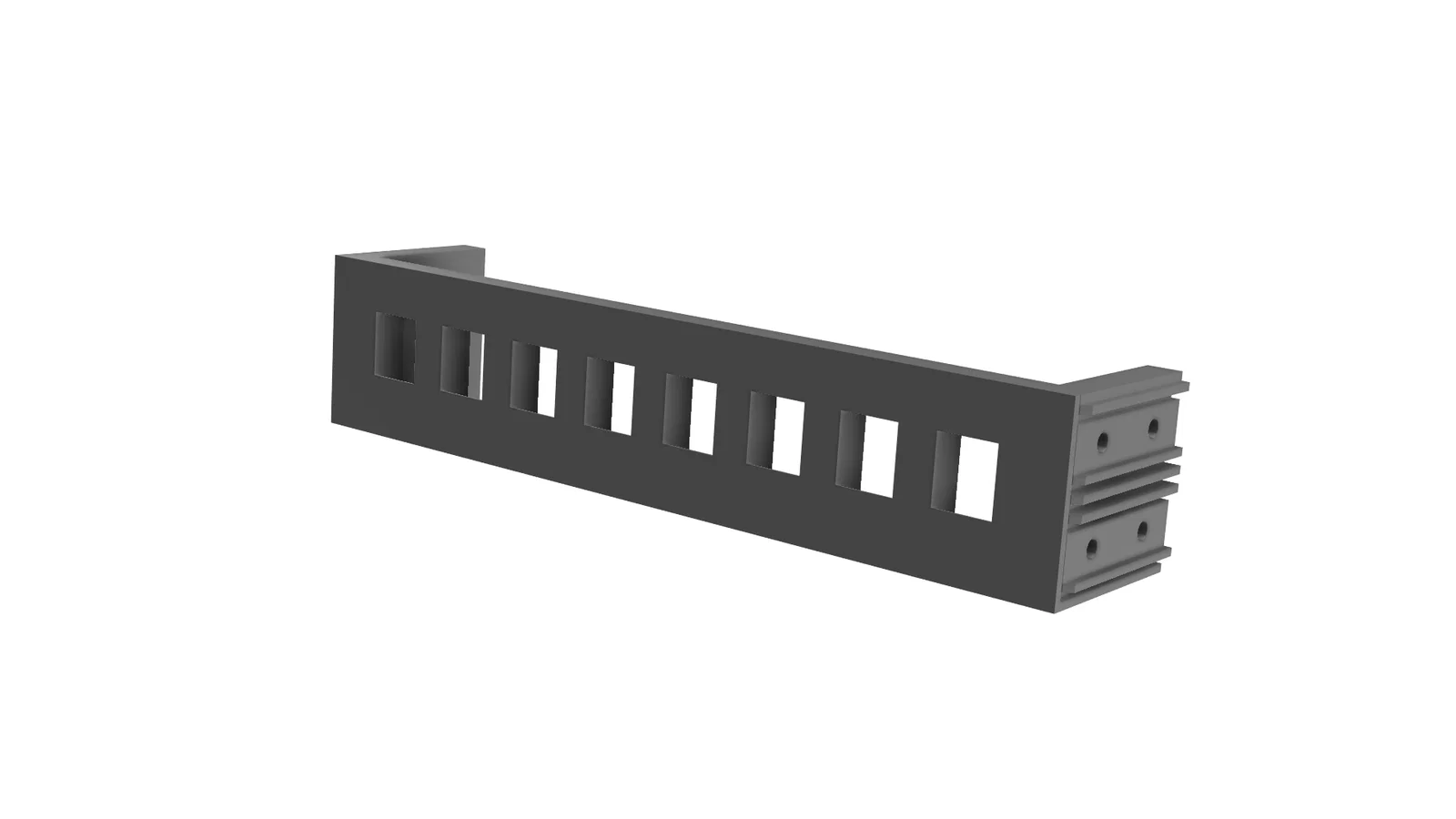

ESRack - Module - 8 Keystone (Module 8 khe Keystone)

Mình rất thích thiết kế hệ thống ESRack bản gốc do @EvilProphet tạo ra.

Mình đã tạo một module cho keystone connectors dựa trên Blank Module

Hệ thống ESRack gồm các thành phần sau:

• Mounting Brackets - dùng để lắp bộ này lên rack, có 3 kích cỡ:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module có thể chứa một thiết bị

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module đều được thiết kế với khe hở (clearance) rất ít nên khi lắp một số thiết bị có thể phải ấn mạnh mới vào.
Trước khi bắt đầu in cả hệ thống, hãy in thử Connecting Block để đảm bảo bạn có thể nối các module với nhau.

Tất cả các phần của hệ thống ESRack từ tác giả gốc @EvilProphet có thể tìm thấy tại đây.

Lắp ráp

Để nối từng module lại với nhau, bạn cần:
- 4x ê-cu M4 (DIN934M4)
- 4x vít lục giác chìm M4x12 (DIN912M4x12-8.8)

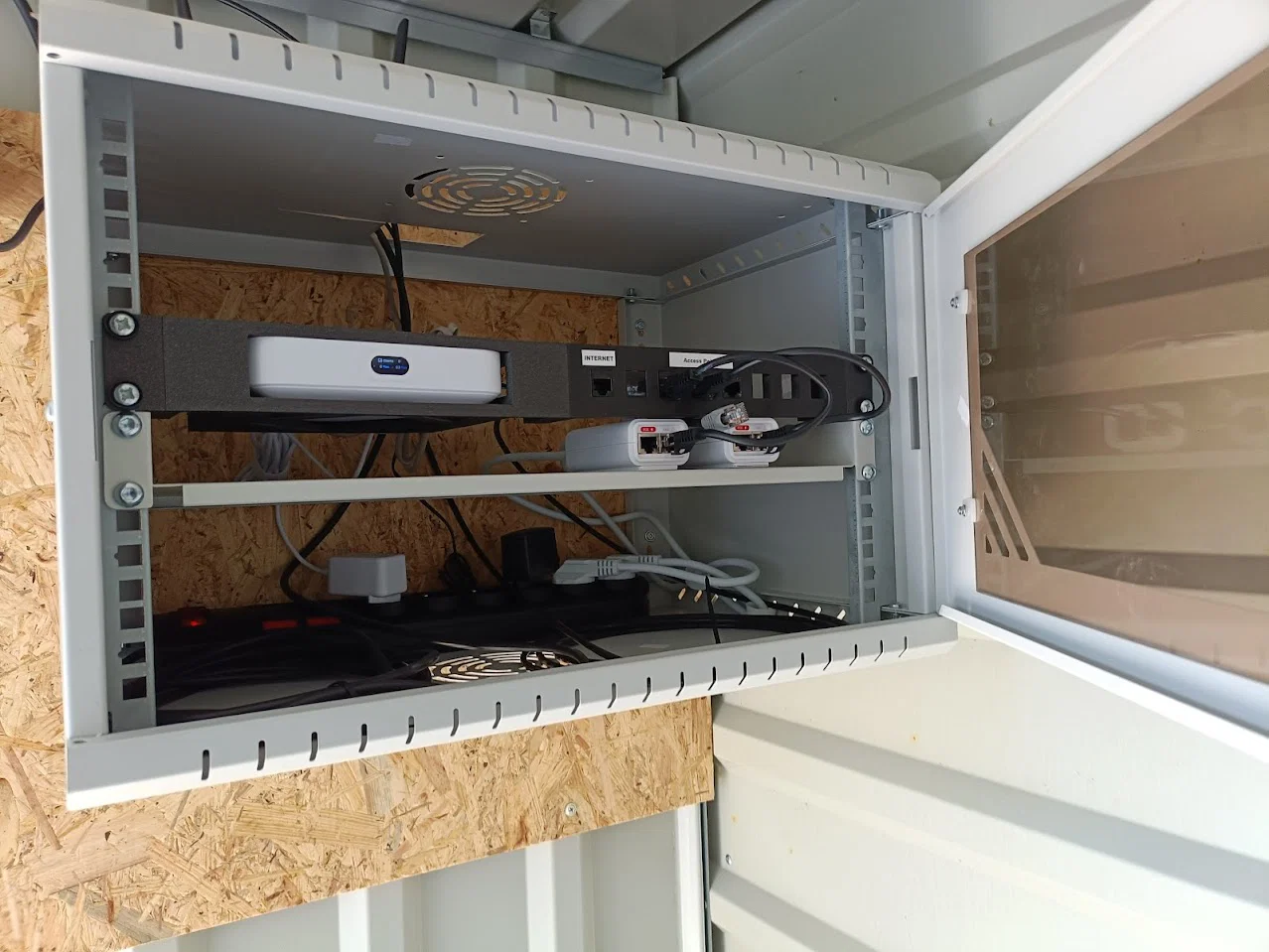

Dùng ốc và ê-cu chuẩn của rack để bắt lên rack.

Cài đặt in khuyến nghị
Vật liệu: PETG (Prusament PETG Galaxy Black)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Hướng đặt: in với mặt trước úp xuống bàn in
