ESRack - Module - Blank (Module trống)

Giới thiệu

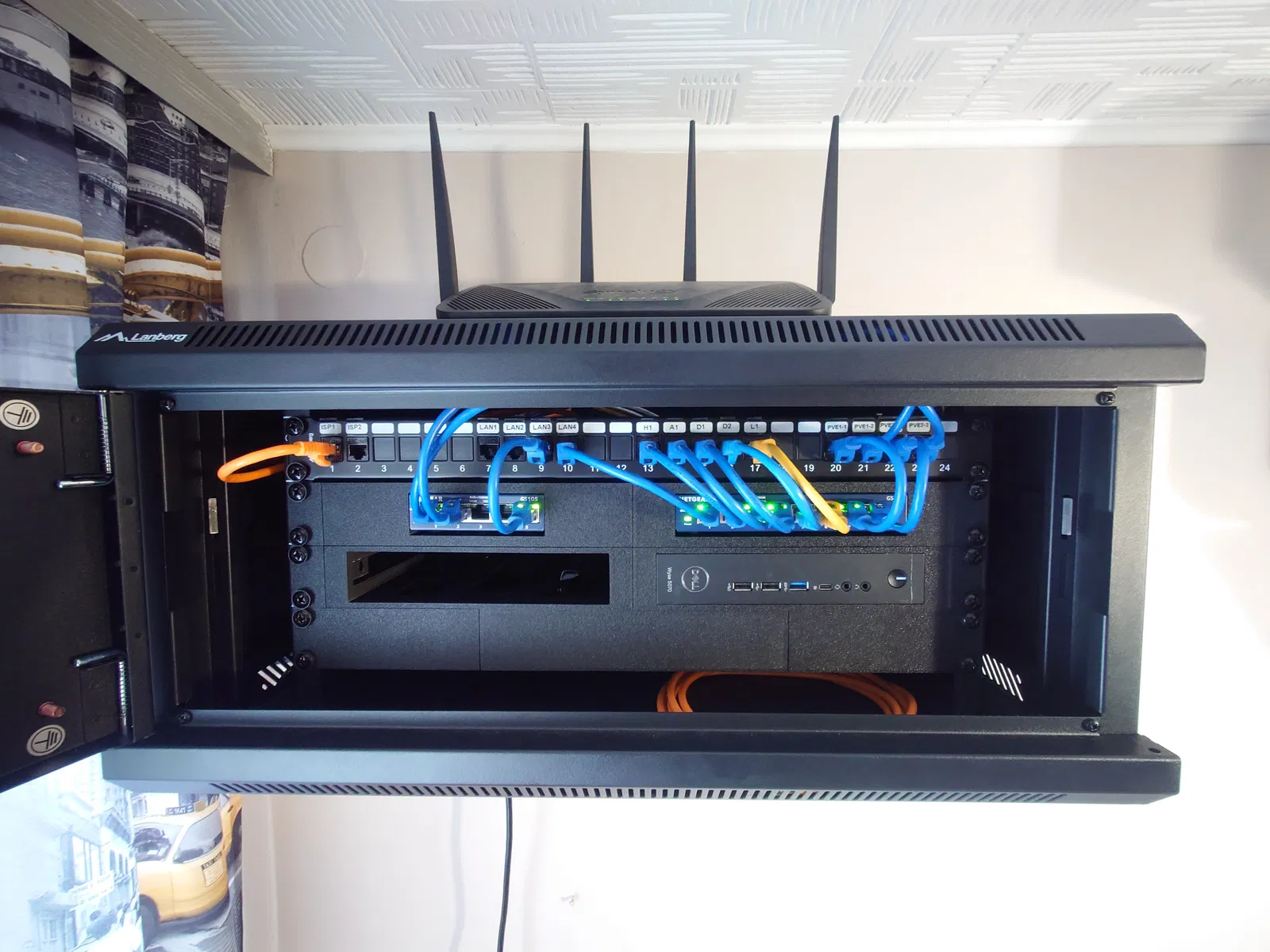

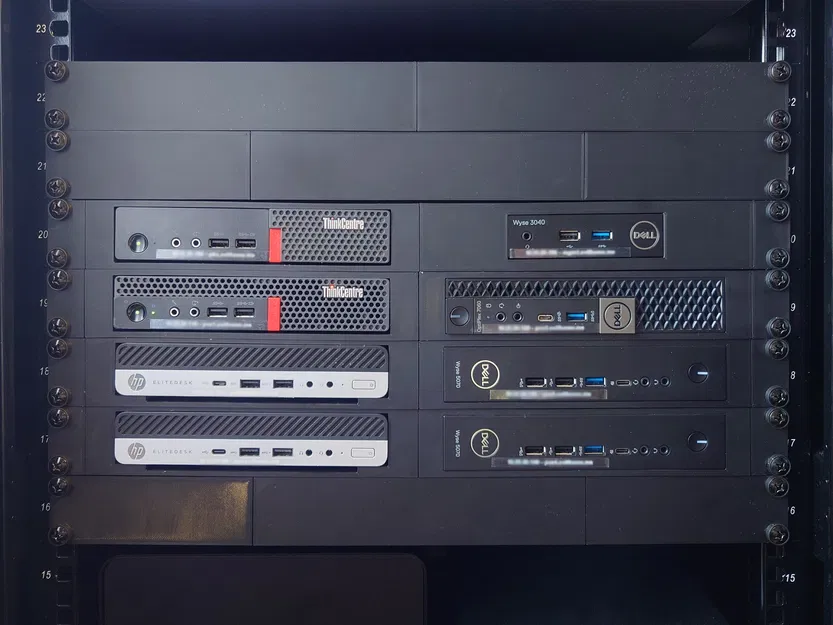

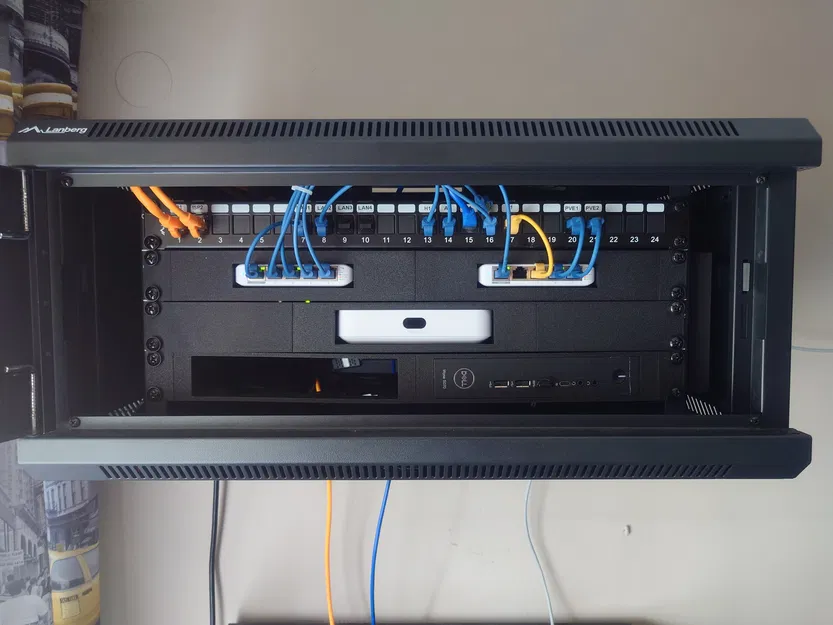

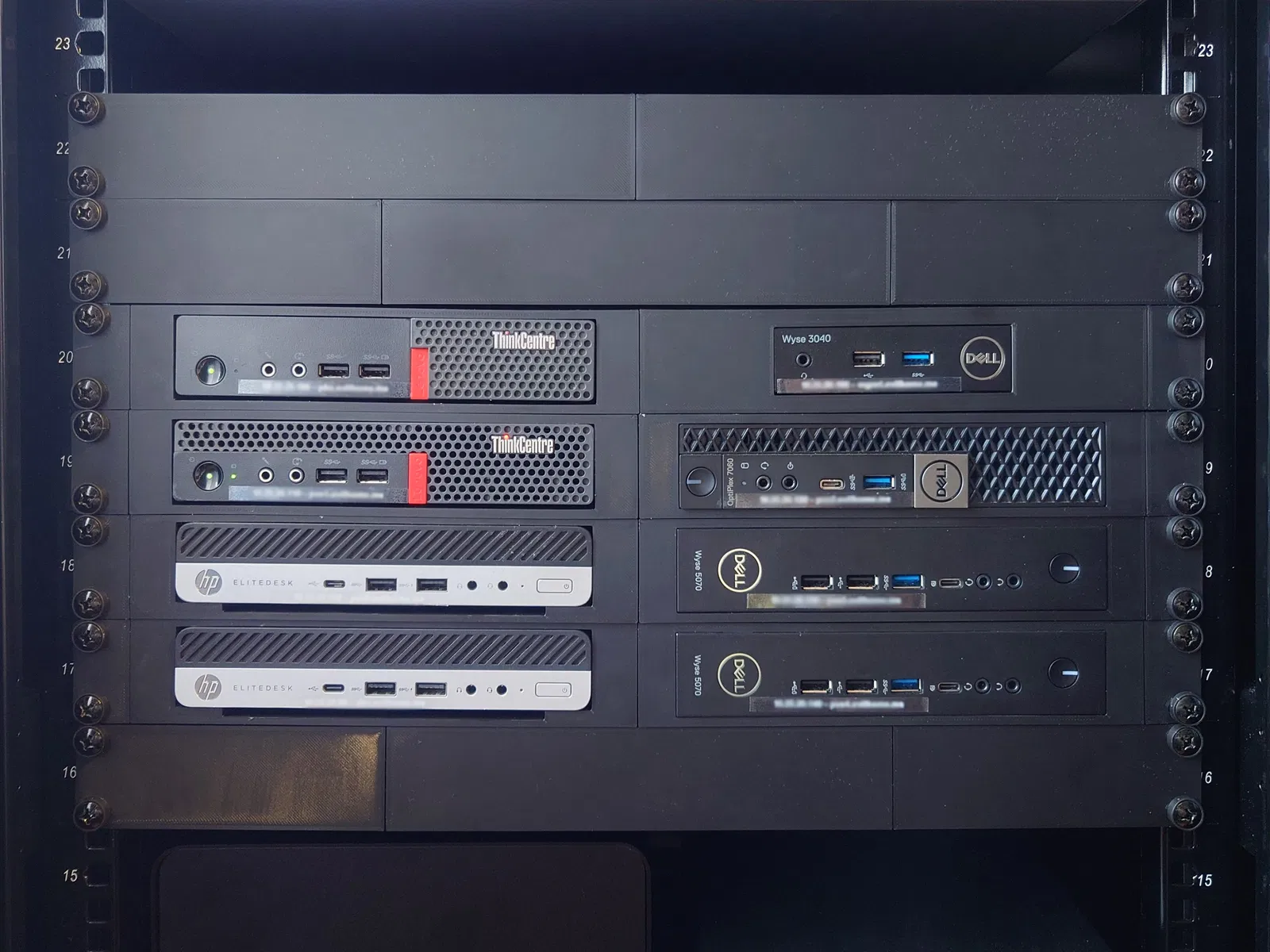

Lúc mình quyết định lắp HomeLab Rack, mình muốn mỗi thiết bị có một ngàm/khay giữ riêng, vì mình thích mọi thứ gọn gàng và không muốn chất thành một đống kệ. Tiếc là mình không tìm được giải pháp nào thật sự ổn, nên mình quyết định tự thiết kế một hệ modular để có thể cấu hình theo nhiều kiểu khác nhau.

Hệ thống ESRack gồm các thành phần:

• Mounting Brackets - dùng để gắn unit vào rack, có 3 kích cỡ:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module có thể giữ 1 thiết bị

Các cấu hình có thể dùng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module được thiết kế với độ hở rất ít nên khi lắp một số thiết bị có thể phải ấn vào hơi mạnh.
Trước khi bắt đầu in cả hệ thống, hãy in thử để kiểm tra bạn có thể kết nối các module với nhau hay không.

Mình xin lỗi vì không có ảnh chi tiết của các bộ phận sau khi in xong nhưng trước khi lắp ráp. Do mình quyết định đăng dự án này sau khi đã lắp xong toàn bộ rack.

Tất cả các phần của hệ ESRack có thể xem tại đây.

Nếu bạn thích sản phẩm của mình thì có thể ủng hộ và Buy Me A Coffee ;)

Mô tả chi tiết

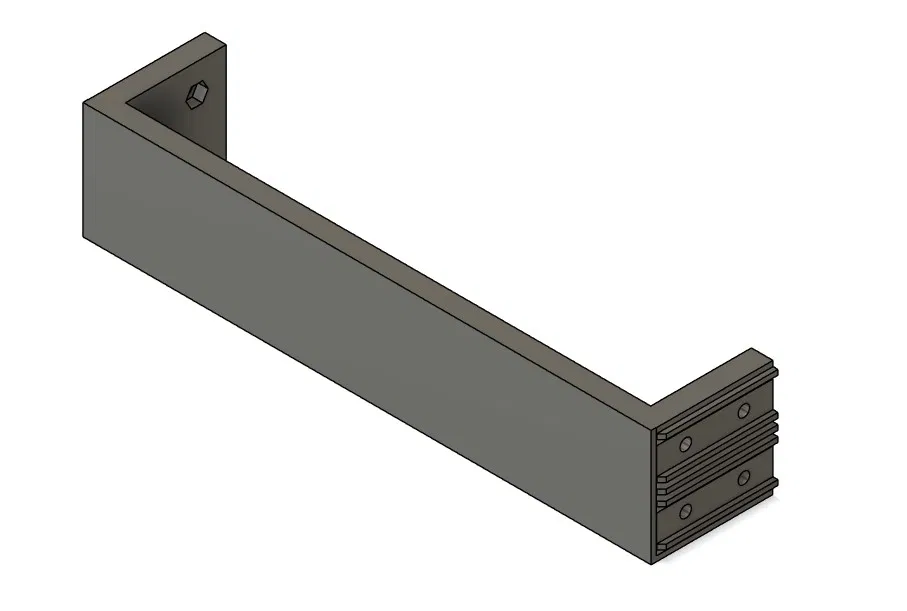

Module này là phần nền (base) cho tất cả các ngàm giữ thiết bị khác, có thể kết nối với bất kỳ Mounting Bracket nào. Ngoài ra cũng có thể dùng như một miếng chèn trống (dummy blank placeholder).

Thiết lập in khuyến nghị

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Hướng đặt: In với mặt trước úp xuống (print on front surface)
Support: Không cần nếu đặt đúng hướng

Cần infill cao để tránh bị cong sau khi gắn thiết bị. Mình dùng 20% infill thì với thiết bị nặng nó bị cong nhẹ.

Lắp ráp

Để nối từng module lại với nhau, bạn cần:
- 4x đai ốc M4 (DIN934M4)
- 4x vít lục giác M4x12 (DIN912M4x12-8.8)

Dùng vít và ê-cu chuẩn của rack để bắt lên rack.

Changelog

• 2024-03-09 - Phát hành lần đầu
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
