ESRack - Connecting Blocks (Khối Kết Nối)

Giới thiệu

Lúc mình quyết định lắp HomeLab Rack, mình muốn mỗi thiết bị có một ngàm/khay giữ riêng, vì mình thích mọi thứ gọn gàng và muốn tránh tình trạng chất chồng cả đống kệ. Tiếc là mình không tìm được giải pháp nào thật sự ưng ý, nên mình tự thiết kế một hệ modular cho phép cấu hình linh hoạt theo nhiều kiểu.

Hệ ESRack bao gồm các thành phần:

• Mounting Brackets - dùng để lắp unit vào rack, có 3 kích thước:
  • Short
  • Medium
  • Long
• Device Modules - mỗi module có thể chứa 1 thiết bị

Các cấu hình khả dụng:
- [Mounting Bracket Short] + [Module] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Medium] + [Module] + [Mounting Bracket Medium]
- [Mounting Bracket Short] + [Module] + [Mounting Bracket Long]
- [Mounting Bracket Long] + [Module] + [Mounting Bracket Short]
- [Mounting Bracket Long] + [Mounting Bracket Long] (Blank Front Plate)

Tất cả module được thiết kế với khe hở (clearance) rất nhỏ, nên khi lắp một số thiết bị có thể cần đẩy vào bằng lực.

Mình xin lỗi là không có ảnh chi tiết các chi tiết sau khi in mà trước khi lắp ráp. Lý do là mình chỉ quyết định đăng dự án này sau khi đã lắp hoàn chỉnh các rack.

Tất cả các phần của hệ ESRack có thể tìm thấy tại đây.

Nếu bạn thấy ổn và muốn ủng hộ, bạn có thể Buy Me A Coffee ;)

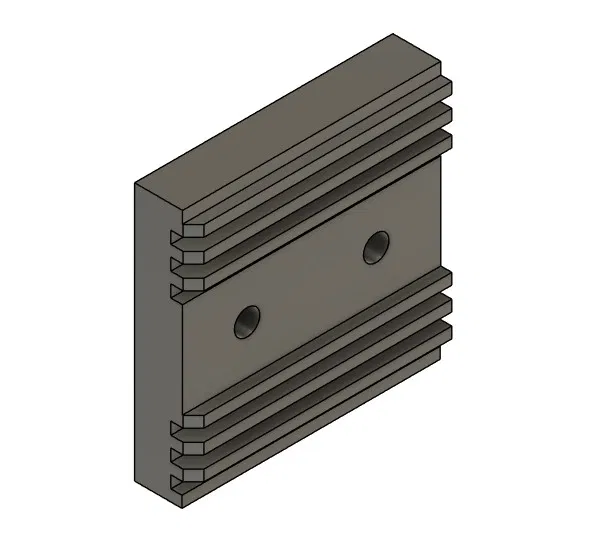

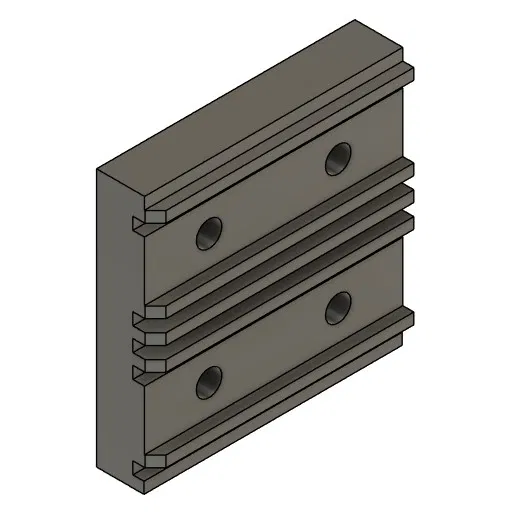

Mô tả chi tiết

Trước khi bạn bắt đầu in cả hệ, hãy in chi tiết này trước để kiểm tra xem bạn có thể kết nối các module với nhau ổn không.

Thiết lập in đề xuất

Vật liệu: PLA+/PETG (mình dùng eSun PLA+)
Nozzle: 0.4 mm
Layer height: 0.2 mm
Wall loops: 3
Top/Bottom shell layers: 3
Infill: +25%
Infill pattern: Gyroid
Hướng đặt: In trên bề mặt mặt trước
Support: Không cần nếu đặt đúng hướng

Cần infill cao để tránh bị cong sau khi lắp thiết bị. Mình từng dùng 20% infill thì với thiết bị nặng, nó bị cong nhẹ.

Lắp ráp

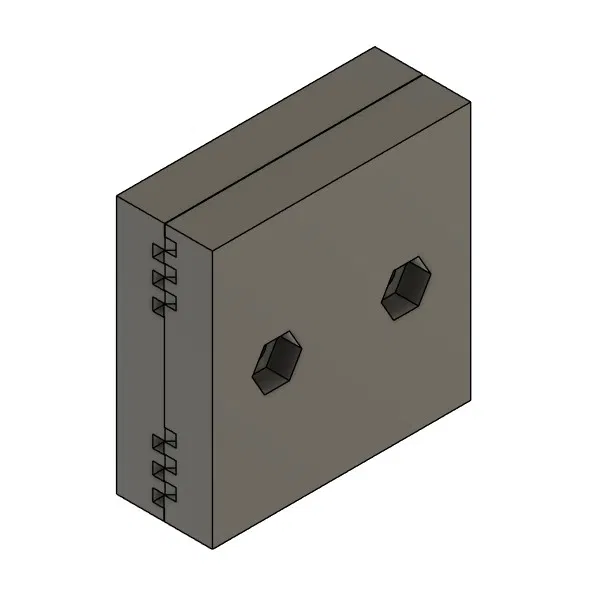

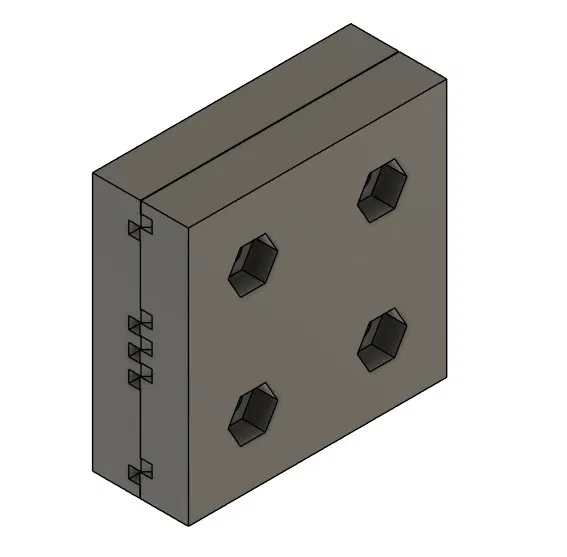

Để nối từng module lại với nhau, bạn cần:
- 4x ê-cu M4 (DIN934M4)
- 4x vít lục giác chìm M4x12 (DIN912M4x12-8.8)

Dùng vít và ê-cu rack tiêu chuẩn để bắt lên rack.

Nhật ký thay đổi

• 2024-03-09 - Phát hành lần đầu
• 2024-09-24 - Đổi tên từ Rack System thành ESRack
