Khung gắn Rack Omada Fusion 2.5G (19-inch + 10-inch)

Đây là khung gắn rack (rack mount) cho thiết bị TP-Link Omada Fusion 2.5G Gateway, có sẵn hai phiên bản:

• Phiên bản 10": dùng độc lập.

• Phiên bản 19": được thiết kế để tích hợp với hệ thống khung rack mô-đun của @Mixmeister, dùng để kết hợp với một khung gắn có kích thước một nửa tương thích khác. Thiết kế này đặc biệt dành để bổ trợ cho khung gắn rack ER707-M2 của @Mixmeister:

https://makerworld.com/en/models/2300471-tp-link-omada-er707-m2-oc200-19-inch-rackmount#profileId-2510696

Khung rack này tương thích với các thiết bị có cùng kích thước vỏ sau:

• ER707-M2

• SG2210XMP-M2

• ER7212PC

• ER706W

• TL-SG108-M2

• TL-SX105

Tính năng

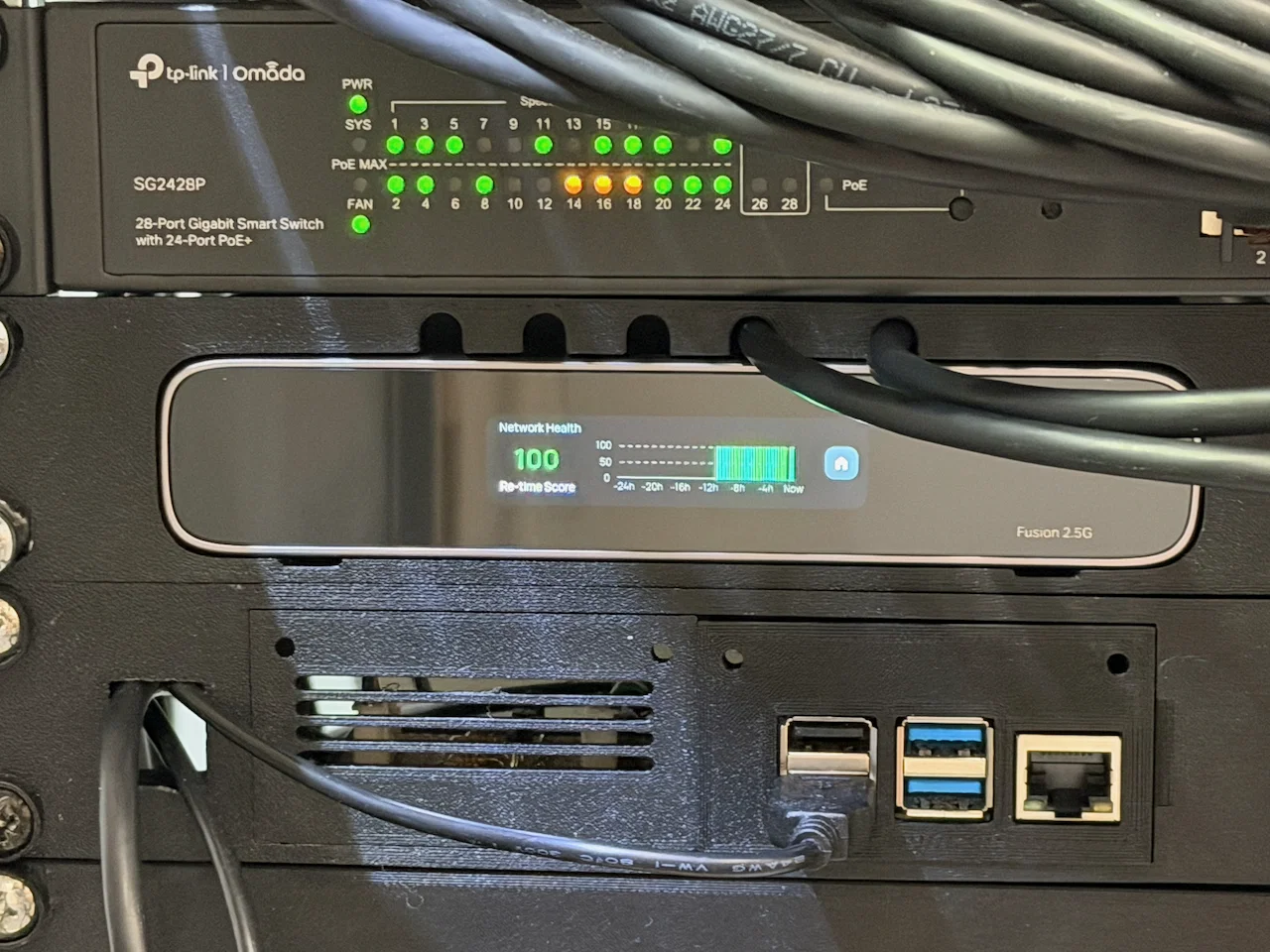

• Thiết kế trượt vào chắc chắn cho Fusion 2.5G Gateway.

• Gờ chặn phía sau tích hợp để ngăn thiết bị bị trượt ra ngoài.

Các phiên bản

Bao gồm bốn biến thể:

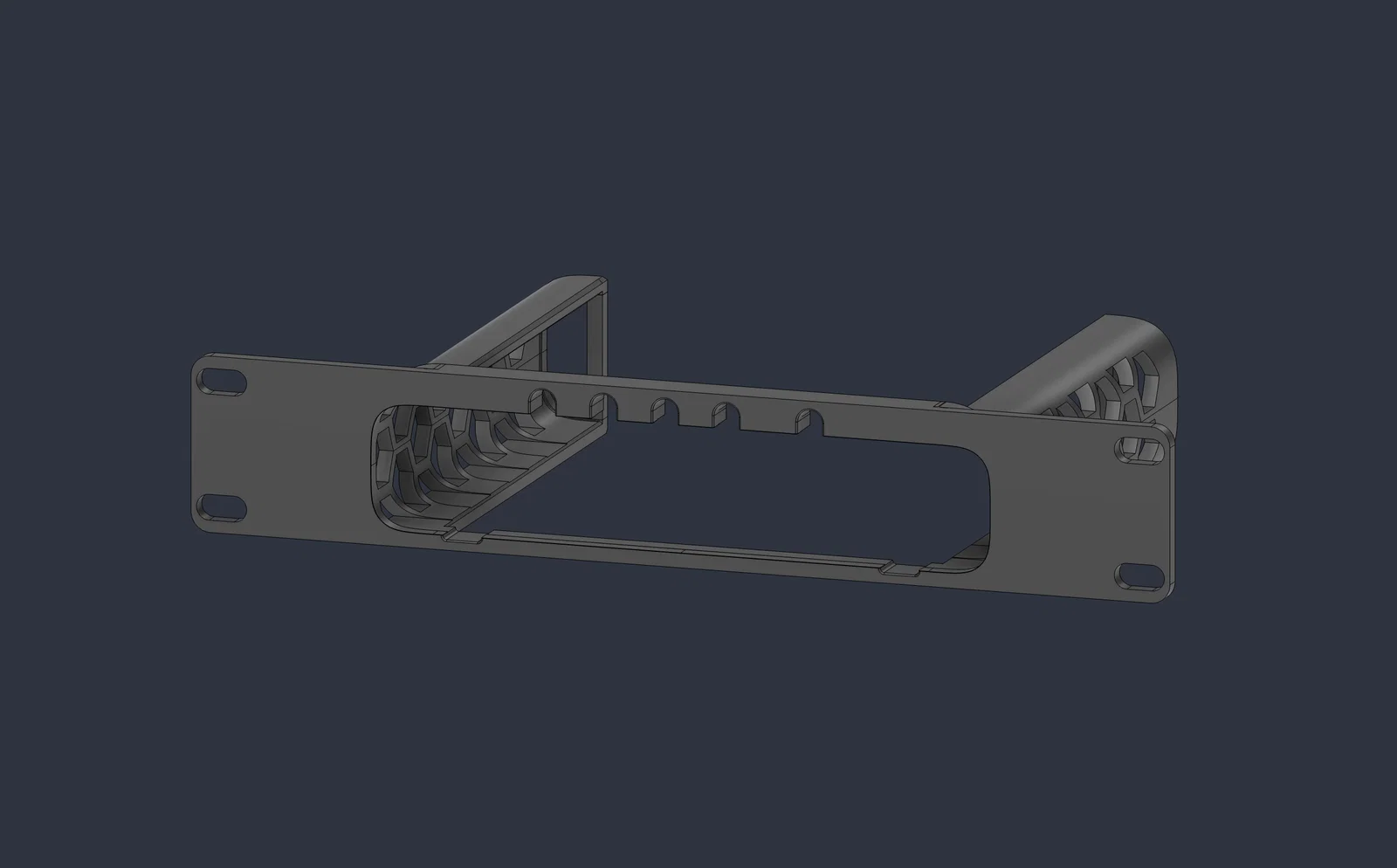

Phiên bản 10" + 19" có đi dây (Cable Routing)

Bao gồm các lỗ đi dây, giúp việc luồn dây từ phía sau rack ra phía trước gọn gàng hơn.

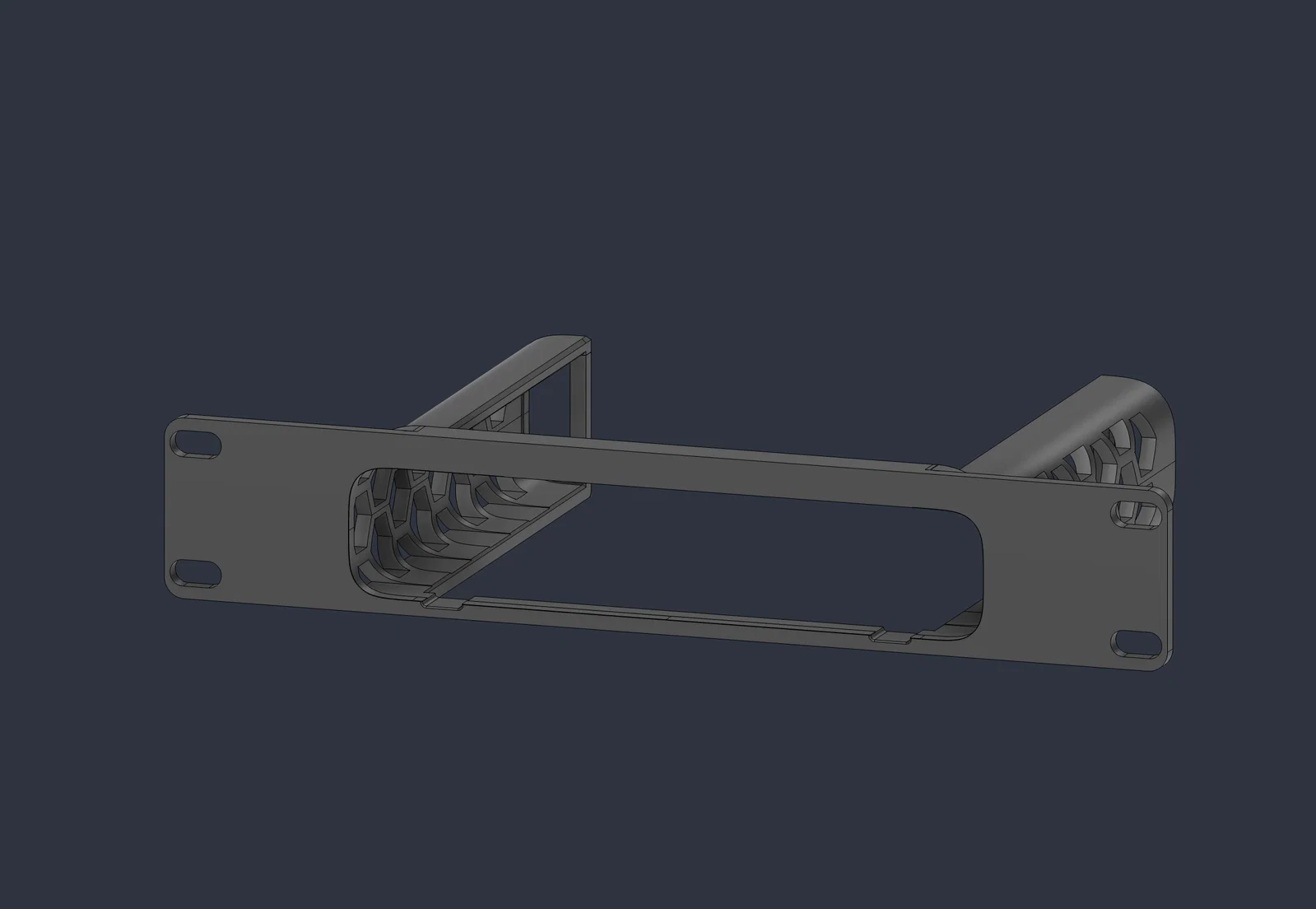

Phiên bản 10" + 19" đặc (Solid)

Không có lỗ đi dây giúp thiết kế trông liền lạc và cứng cáp hơn.

Lắp ráp (chỉ áp dụng cho phiên bản 19")

Để kết nối hai nửa khung rack:

• Chèn ba đai ốc lục giác M5 vào các khe lục giác tích hợp sẵn.

• Vặn chặt hai nửa lại với nhau bằng bu lông M5 chèn từ phía khung gắn đối diện.

Thiết lập in 3D

Để đảm bảo độ bền lâu dài trong môi trường rack tỏa nhiệt, nên in bằng:

• PETG (khuyên dùng)

• ABS

• ASA hoặc loại nhựa chịu nhiệt khác.

Thông số khuyên dùng:

• Tối thiểu 4 đường biên (perimeters)

• Infill 20%
