Pát PCI Full Height cho card HBA LSI 9211-8i
Mình thiết kế pát PCI full height cho card HBA LSI 9211-8i do card gốc bị thiếu. Thiết kế này có khoảng cách lỗ 54mm, hỗ trợ dùng ốc M3. Có kèm file .step để chỉnh sửa. Nên in với support để có kết quả tốt nhất.
Mô tả

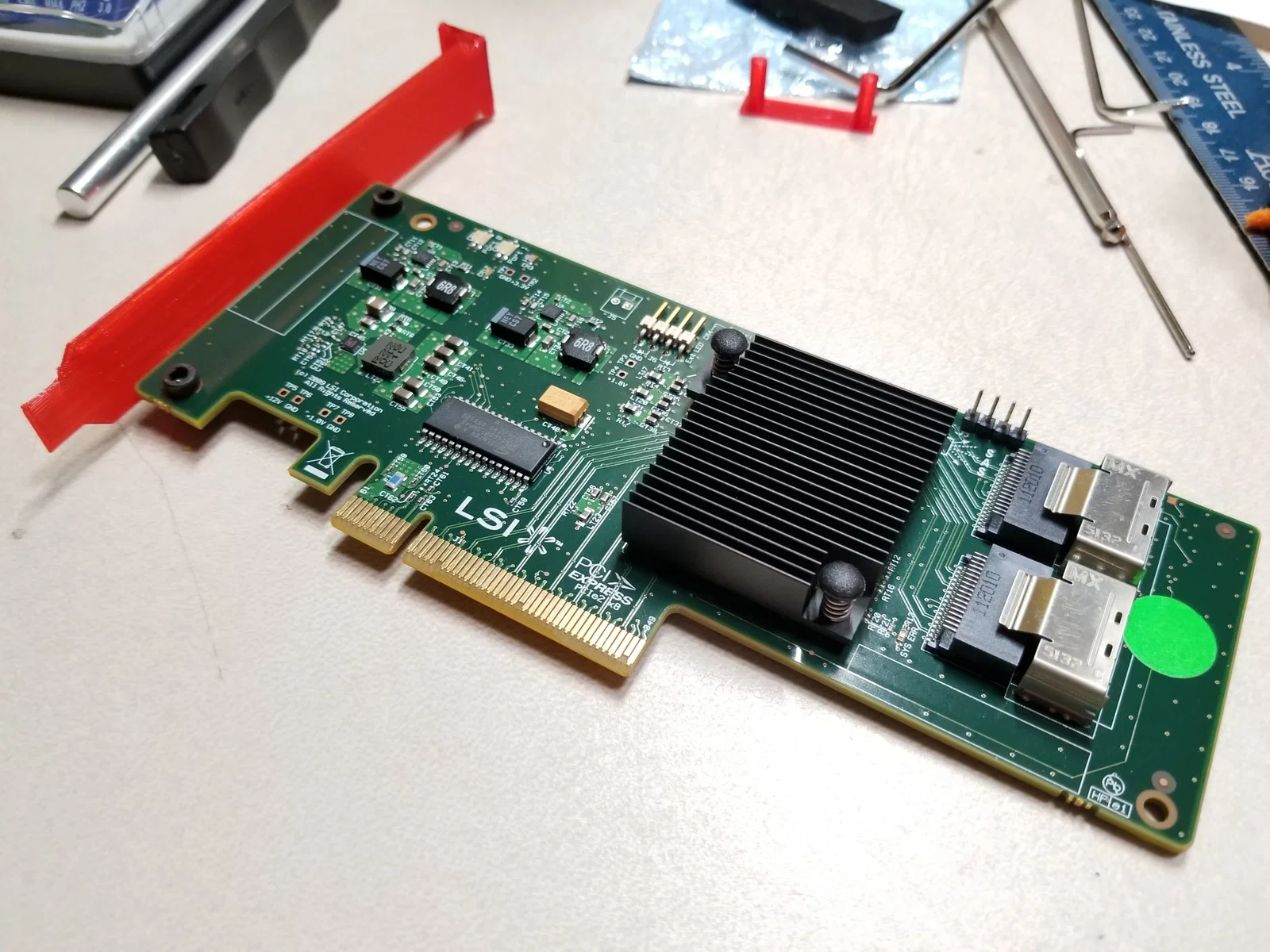

Mình tự thiết kế cái pát PCI full height cho con card HBA LSI 9211-8i vì lúc mua về nó không có kèm theo.
Mình dùng hai con ốc M3x8 loại tự ren, nhưng các bạn cũng có thể dùng thêm tán M3 để siết cho chắc chắn (mình cũng làm như vậy).

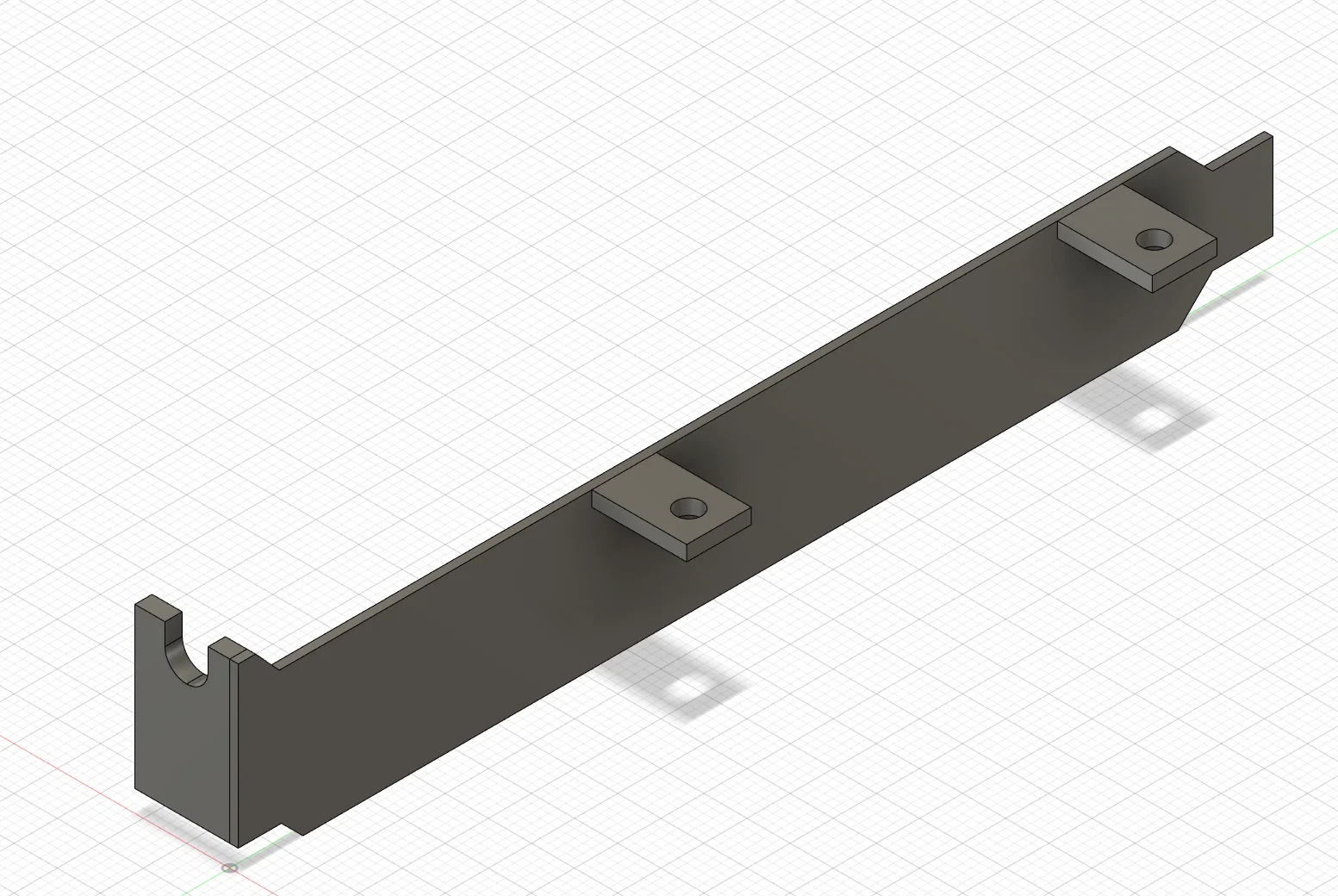

Khoảng cách giữa hai lỗ ốc là 54mm. Mình có đính kèm file .step ở đây để các bạn tiện tùy chỉnh hoặc remix lại nếu muốn.

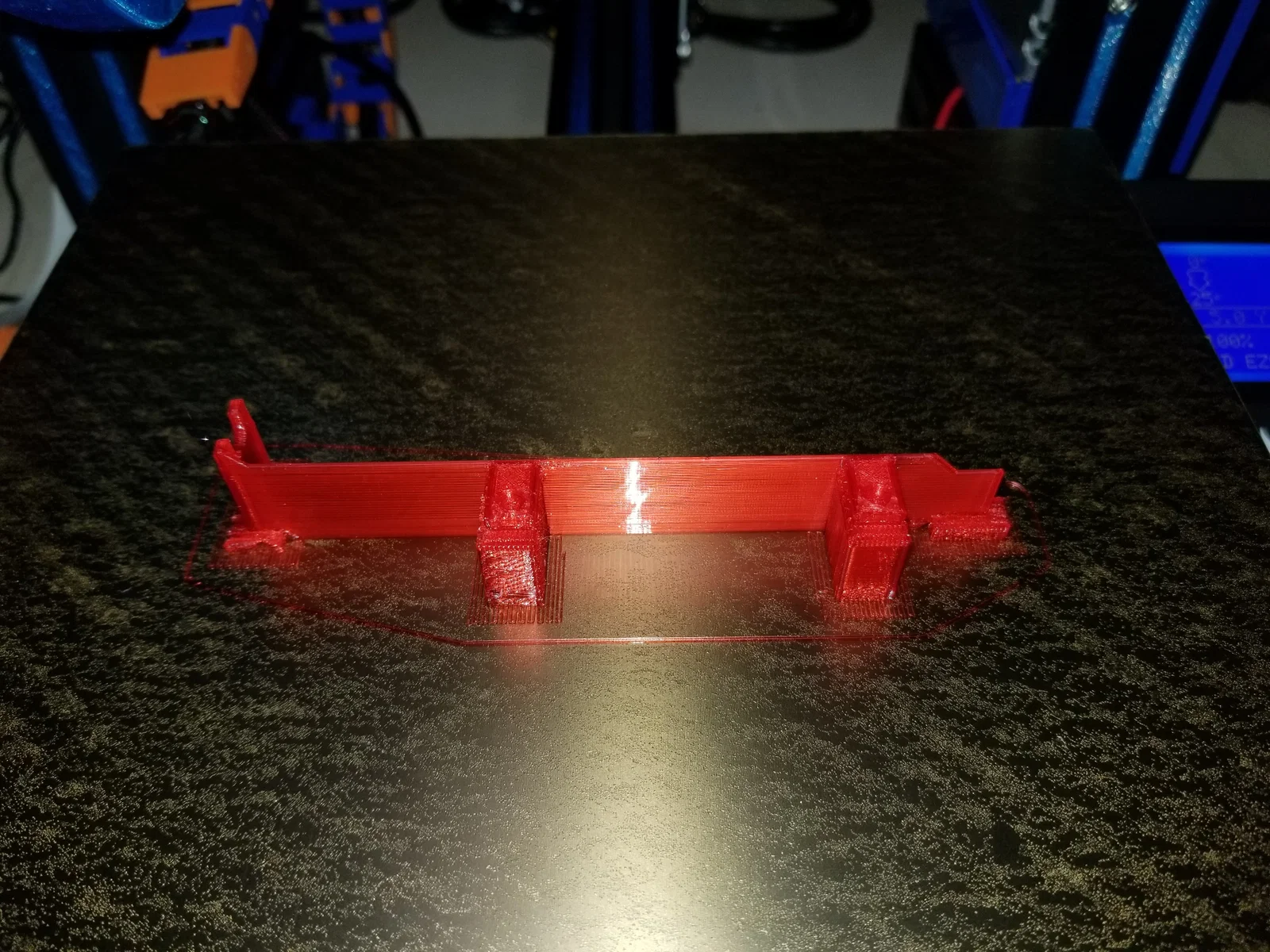

In bằng nhựa PLA chắc là ổn, còn mình thì dùng PETG vì sẵn máy đang lắp cuộn đó.

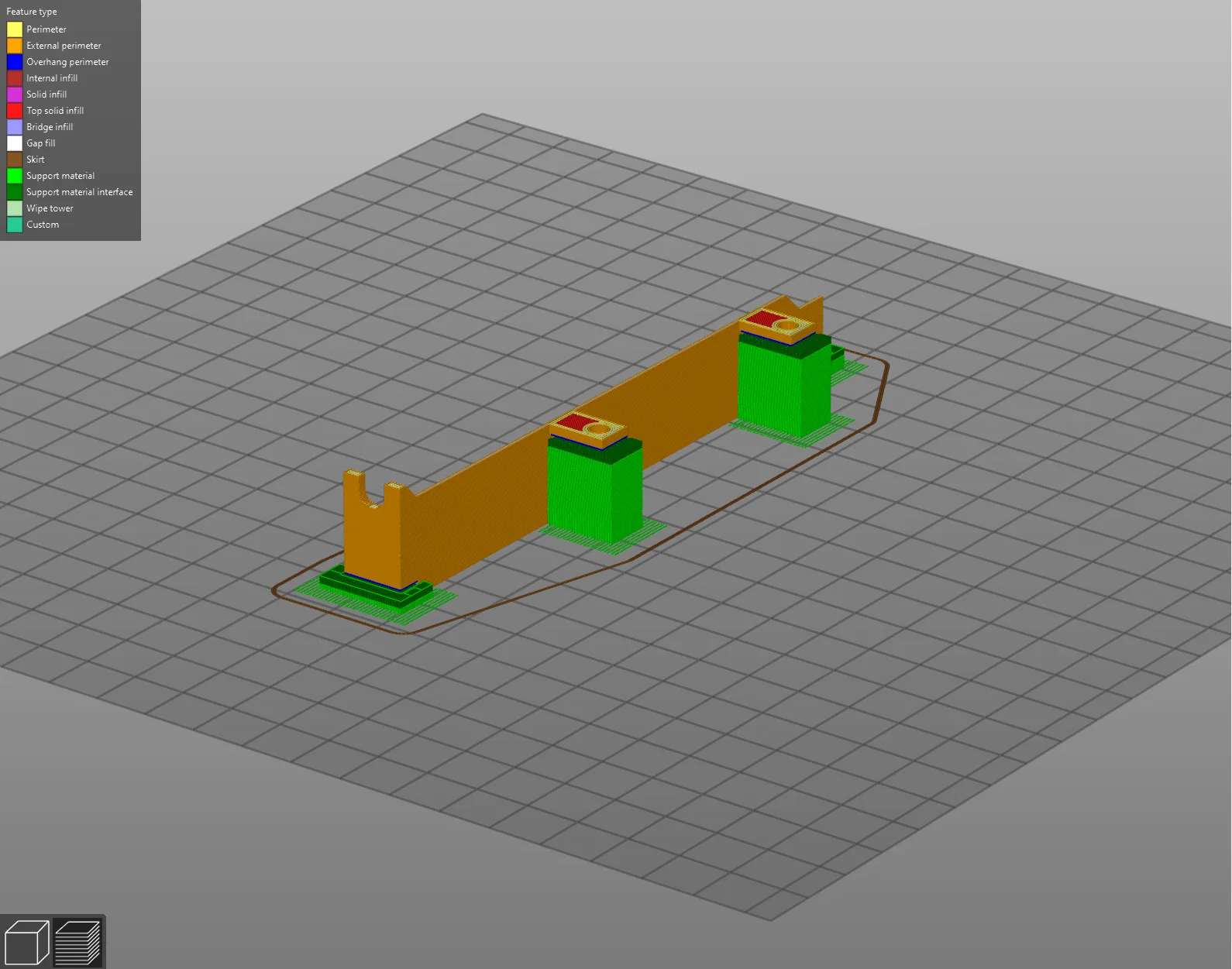

Nhớ bật hỗ trợ (supports) khi in nhé!
Hướng dẫn in
Danh mục: Máy tính (Computer)
Thương hiệu máy in: Creality
Máy in: Ender 3 Pro
Rafts: Không
Supports: Có
Độ phân giải: 0.2
Infill: 100%
Nhựa in: Yoyi PETG màu đỏ
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
