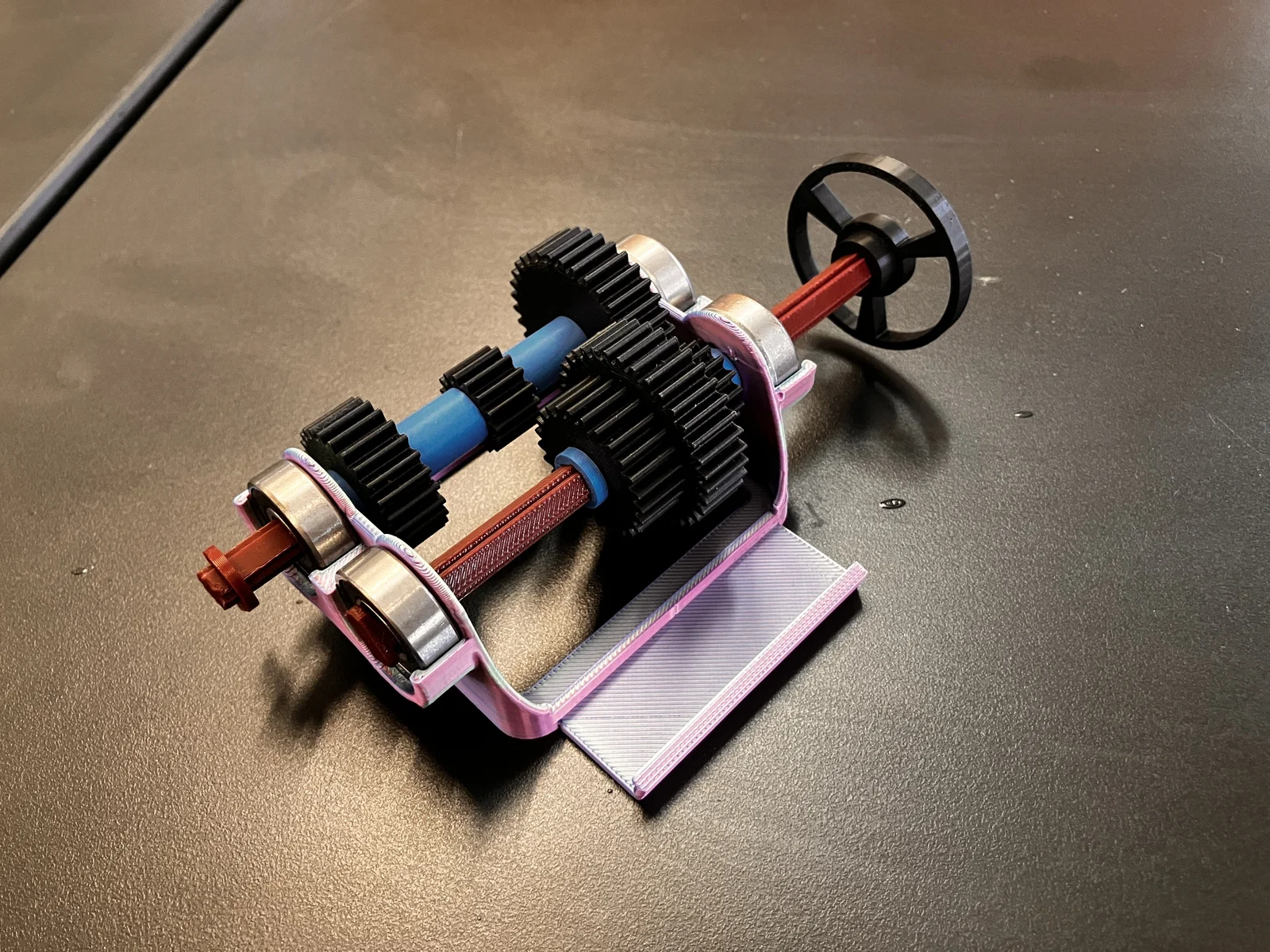

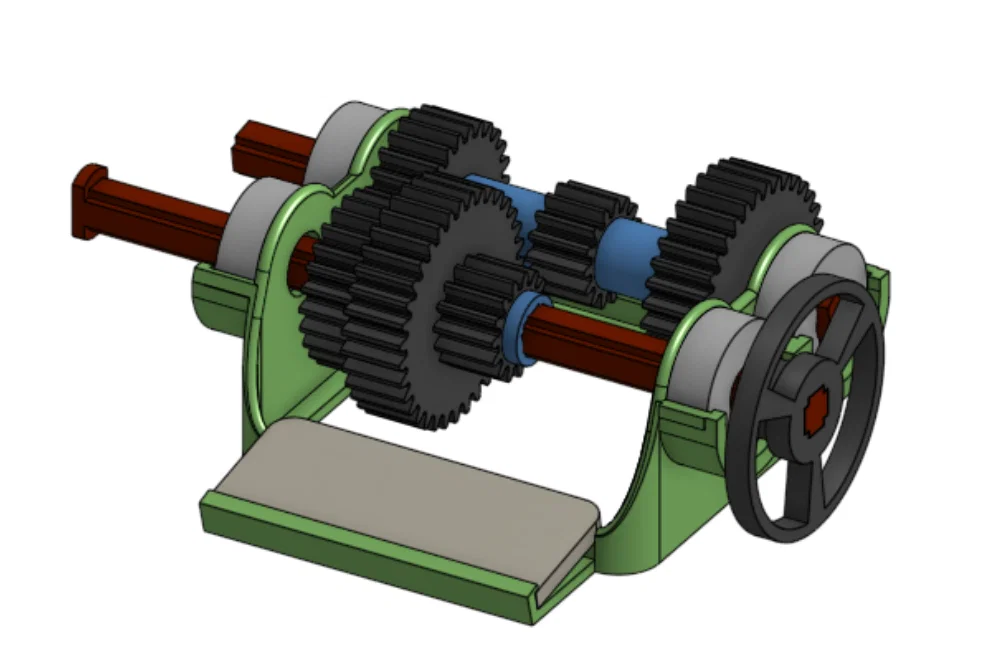

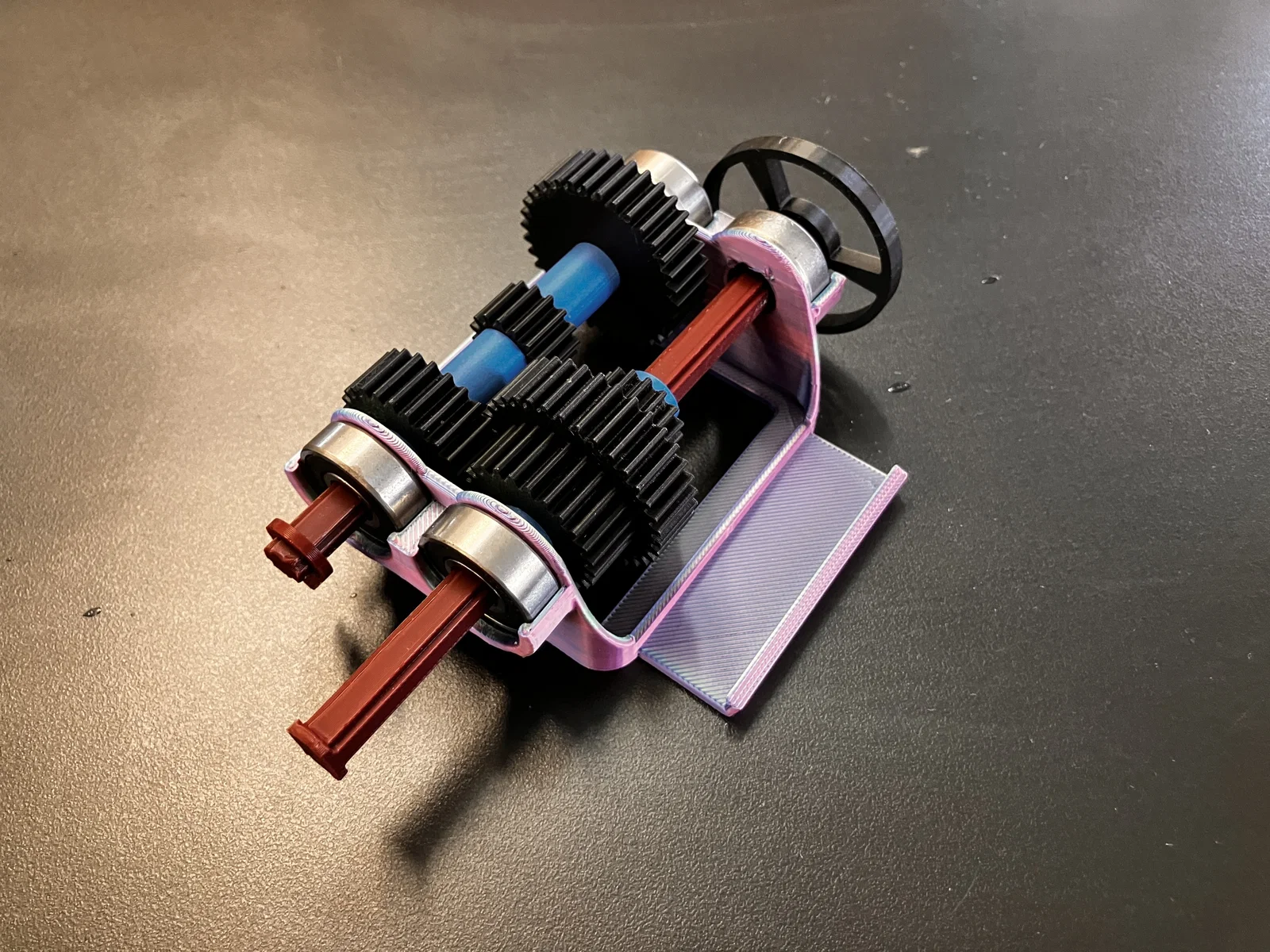

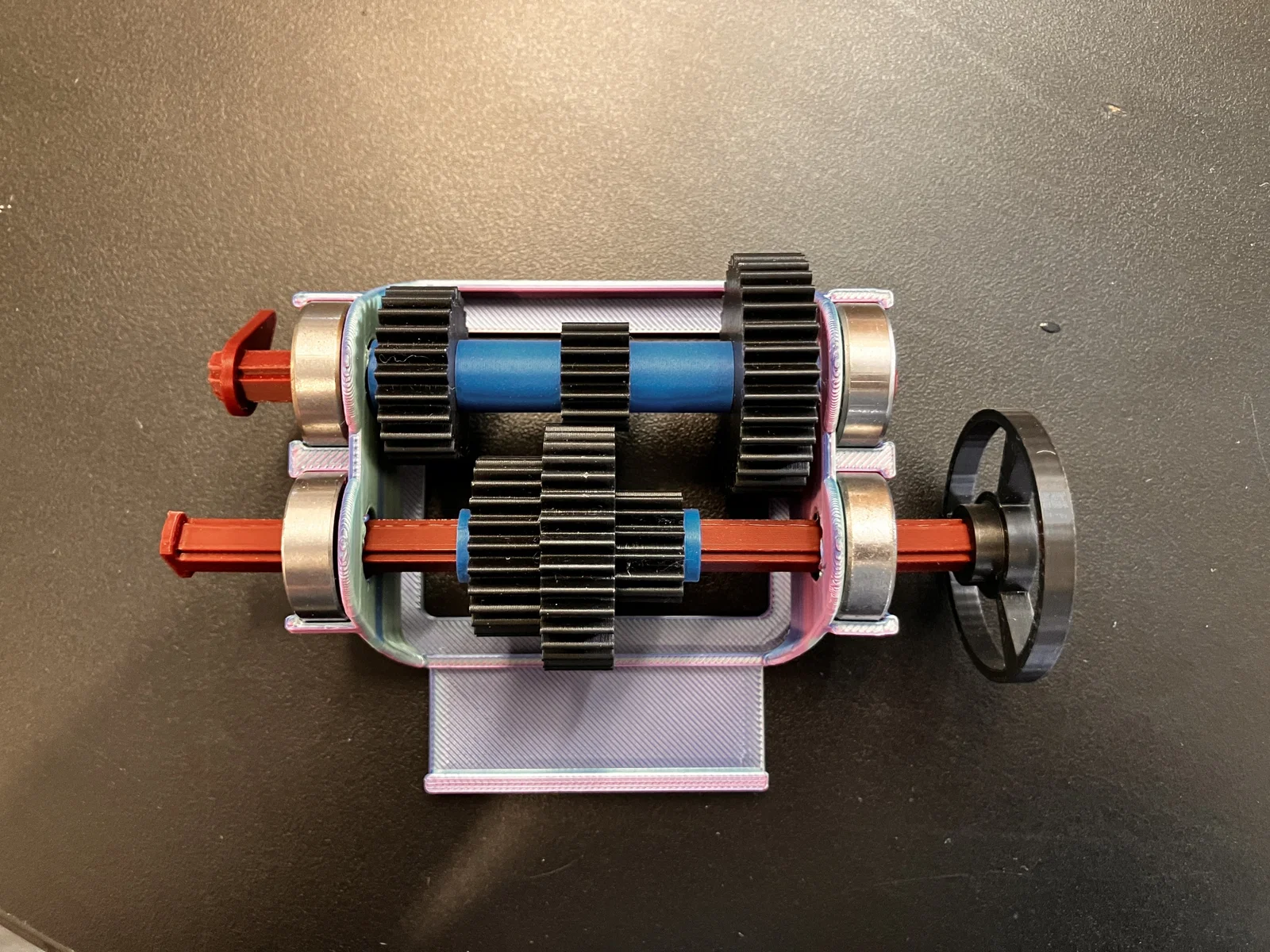

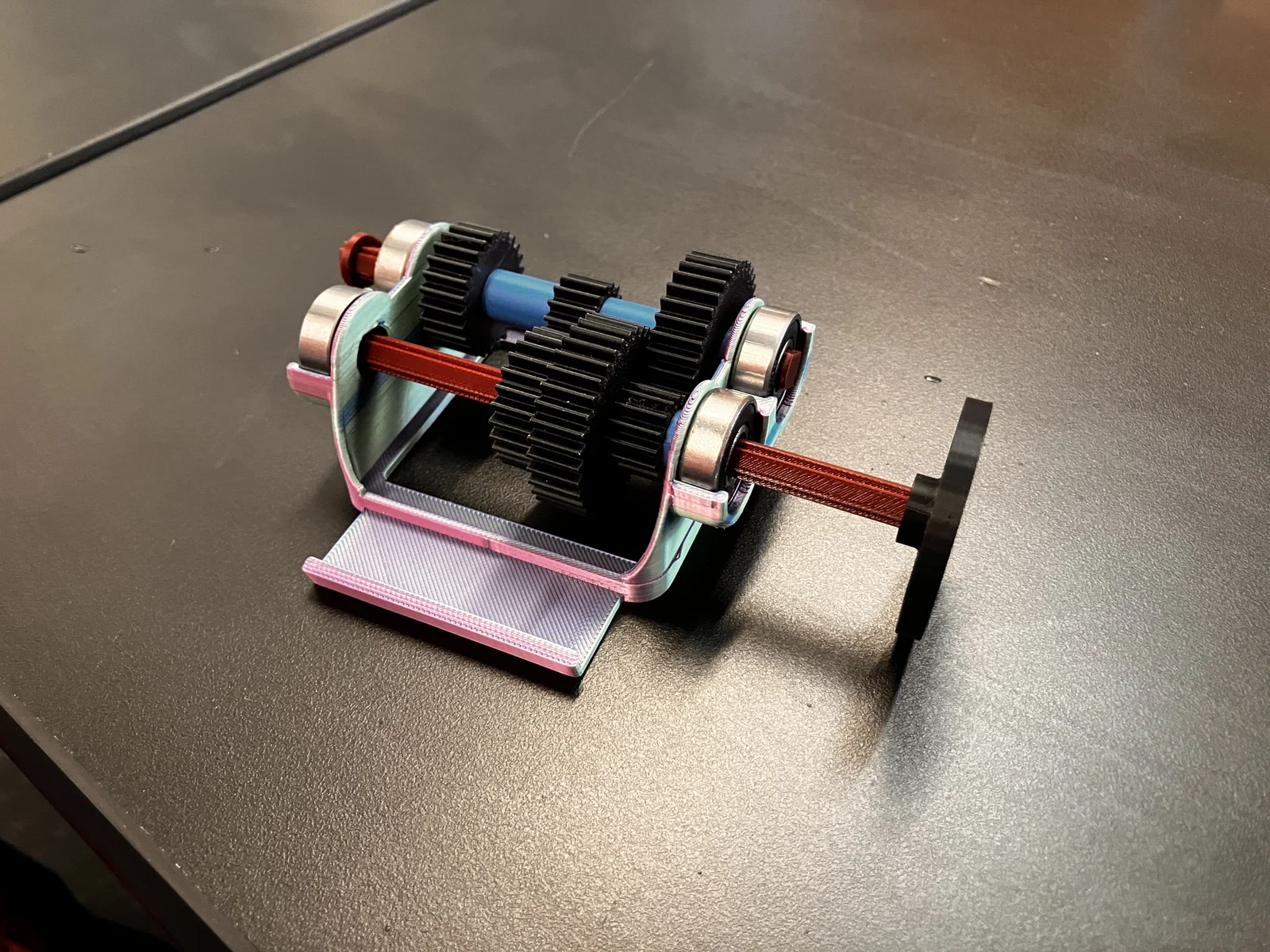

Hộp số 3 cấp (dễ lắp ráp)

Tác giả GeorgeWaltz_2052184

Lượt tải
156
Lượt thích
21
Lượt coi
886
Tải tất cả (.zip)· 11 file · 5,4 MB· 5,4 MB

File 11 5,4 MB

  • 15T_Spur_Gear_1775899889.stlSTL · 66,9 KB
  • Output_Indicator_1775899891.stlSTL · 14,3 KB
  • 2.5mm_Spacer_1775899892.stlSTL · 13,8 KB
  • Input_Wheel_1775899893.stlSTL · 92,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#270883
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Các tỷ lệ truyền của hộp số bao gồm: 35:15, 25:25, 15:35.

Thiết lập in và lắp ráp
Cần dùng support (hỗ trợ) cho phần khung và các trục. Tất cả các chi tiết còn lại đều rất dễ in mà không cần support.
Bạn sẽ cần thêm vòng bi 608 cho các trục.
Được in với thiết lập mặc định: đầu phun 0.4, chiều cao lớp in 0.2mm trên máy A1 mini/X1 Carbon.

Có kèm theo tệp PDF hướng dẫn lắp ráp hộp số.

BOM (Danh sách linh kiện):

Tên linh kiện | Số lượng
--- | ---

  1. Khung | 1x
  2. Vòng bi 608 | 4x
  3. Bánh răng 35T | 2x
  4. Miếng đệm 15.4mm | 2x
  5. Bánh răng 25T | 2x
  6. Bánh răng 15T | 2x
  7. Trục | 1x
  8. Miếng đệm 2.5mm | 4x
  9. Tấm bảng cắt laser | 1x
  10. Bánh xe đầu vào | 1x
  11. Trục | 1x

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
11
Tổng dung lượng
5,4 MB
File lớn nhất
3,7 MB
