2 Triệu về 1: Hộp số Nested Strain Wave Gearbox

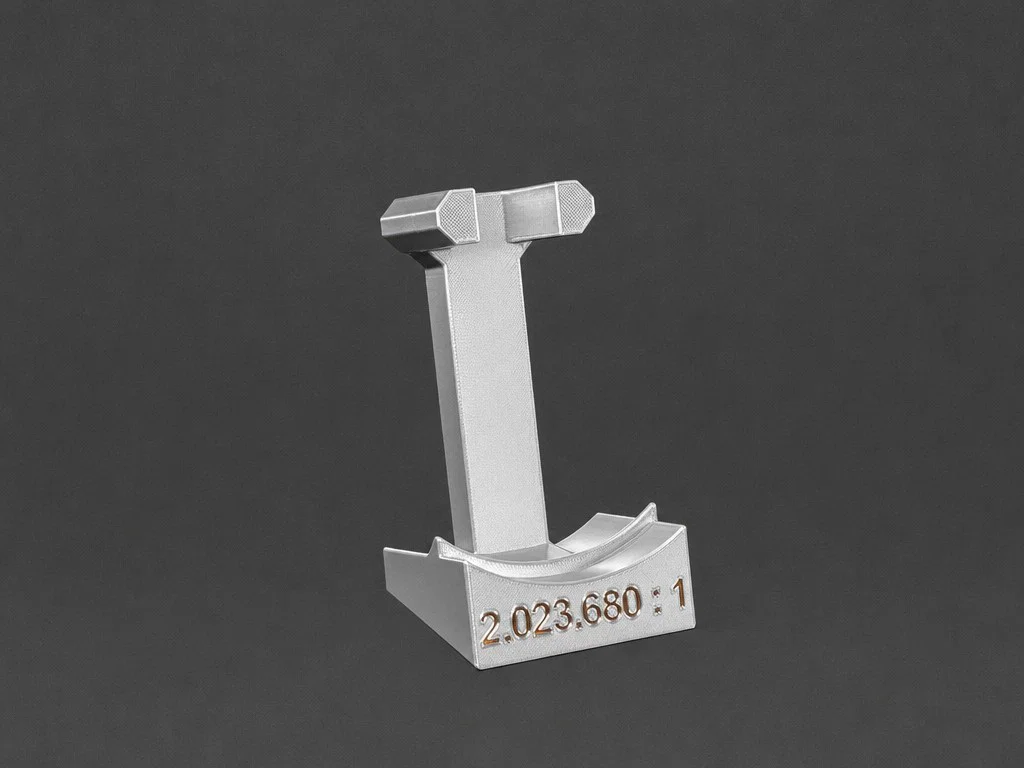

Mẫu này được thiết kế để in 3D hoàn toàn, gần như không cần phần cứng, nên rất dễ làm và cực kỳ trực quan để “mổ xẻ” những khái niệm cơ khí phức tạp. Bộ kit có kèm một bệ trưng bày riêng để bạn đặt toàn bộ cụm lên và chạy demo.

(LƯU Ý: Bản này dùng 2 con ốc máy 2.5*6mm, cùng với USB TT motor từ MakerSupply.)

The Math (Gear Ratios)

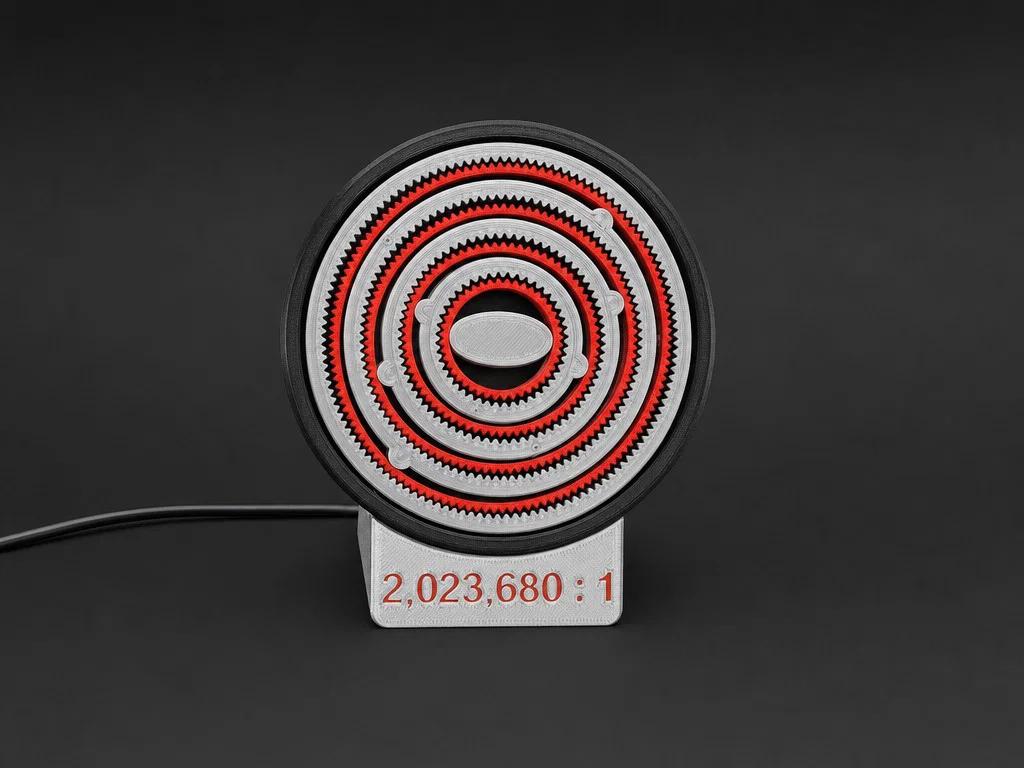

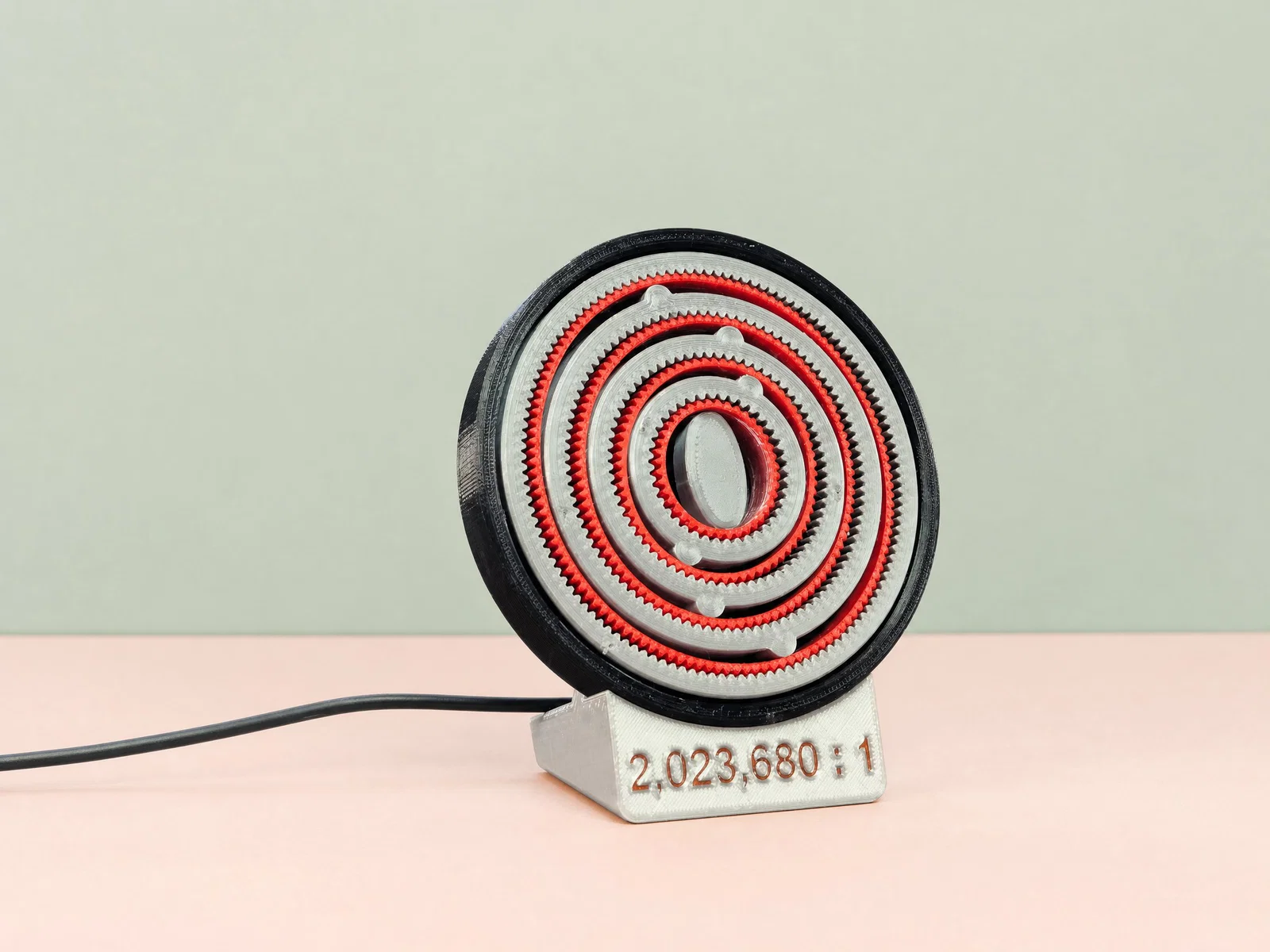

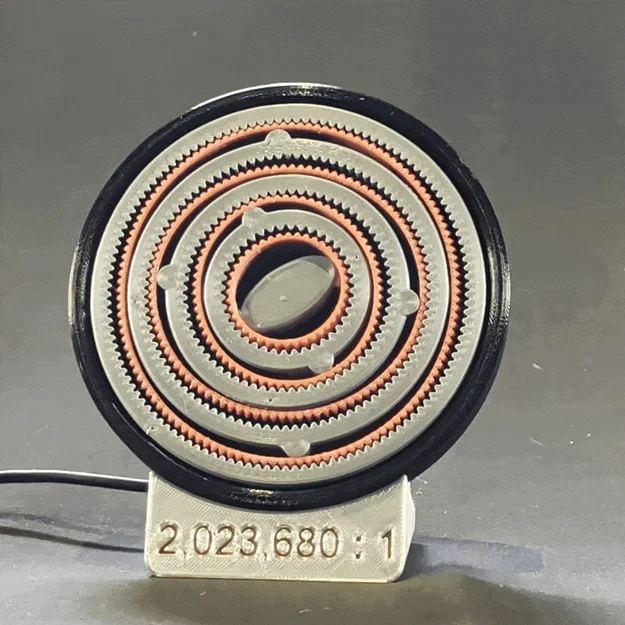

Tỉ số truyền siêu lớn này đạt được nhờ bốn tầng lồng (nested) vào nhau:

•    Stage 1: 20:1

•    Stage 2: 34:1

•    Stage 3: 48:1

•    Stage 4: 62:1

Bill of Materials (BOM)

•    Tất cả chi tiết in (bao gồm cả bệ trưng bày)

•    1x USB TT Motor (Amazon hoặc MakerSupply)

•    2x ốc máy 2.5x6mm (Lưu ý: đúng loại ốc y chang dùng trong bản Cyber Brick)

•    Chất bôi trơn (cho flexsplines)

Assembly Instructions

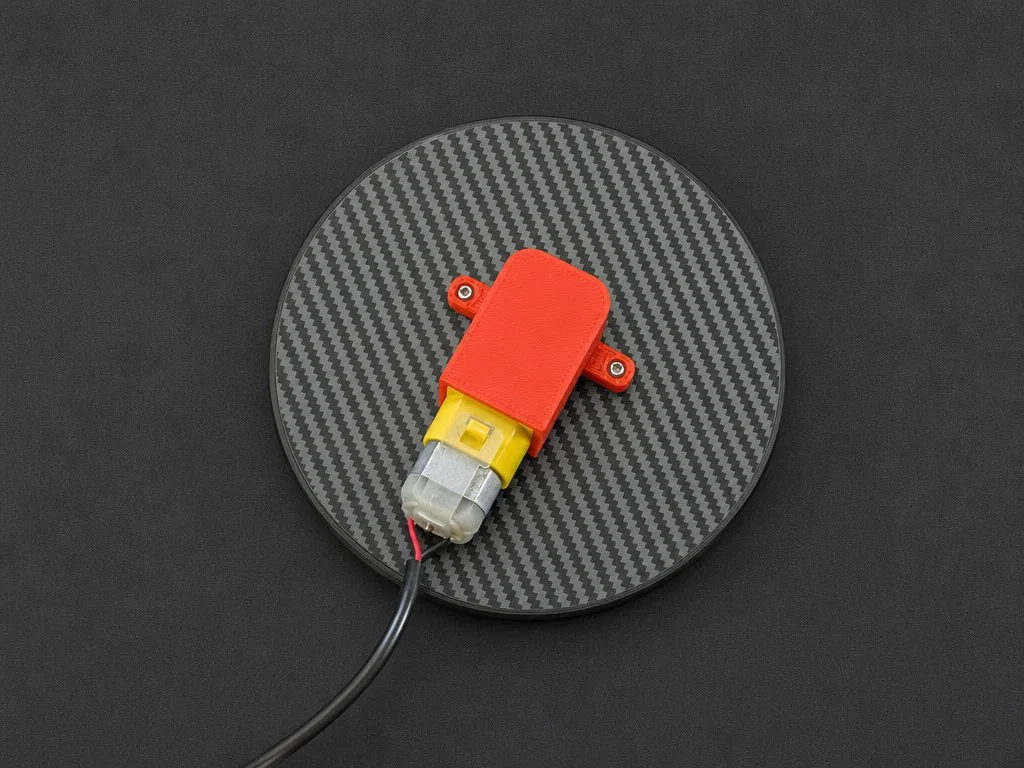

1. Gắn motor: Lắp USB TT motor vào cụm, rồi dùng phần vỏ/housing của motor để cố định bằng hai con ốc máy 2.5x6mm.

2. Lắp wave guides: Bấm (snap) các wave guide (phần gear phía trên) vào đúng vị trí được chỉ định, đảm bảo khớp chặt.

3. Chuẩn bị flexsplines: Thoa chất bôi trơn lên mặt trơn của flexsplines (các vòng đàn hồi).

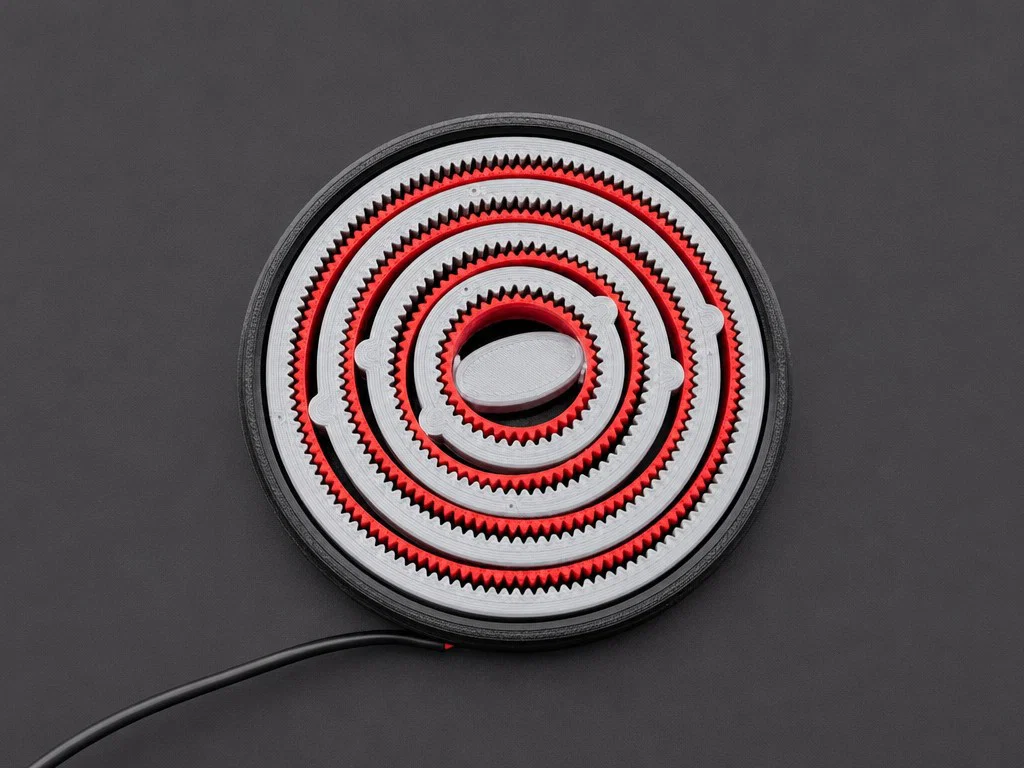

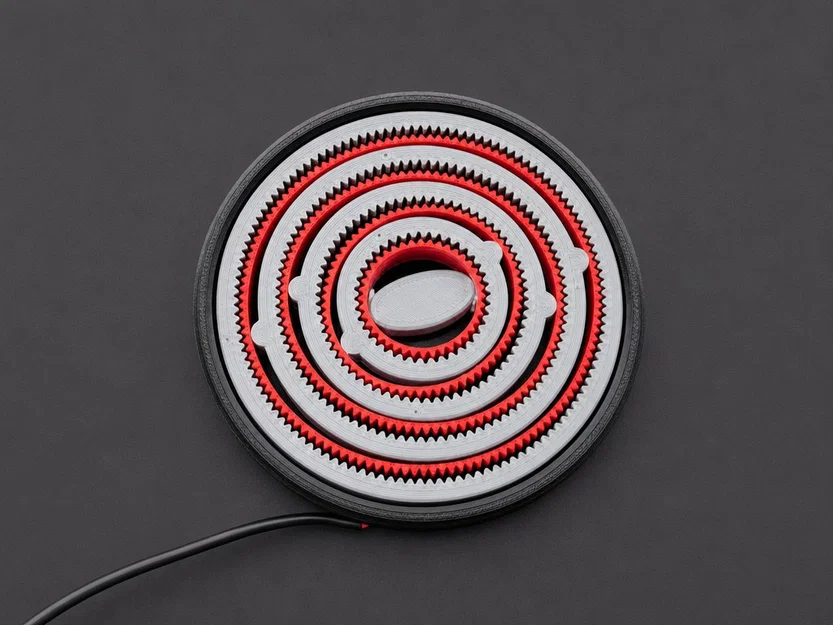

4. Đặt flexsplines vào rãnh: Nhẹ tay lắp các flexsplines đã bôi trơn vào đúng các rãnh theo kích cỡ tương ứng.

5. Truyền động cuối: Ép (press) wave generator lên trục shaft của TT Motor.
