LoRaMeshNodes - MSNvA: Vỏ case Heltec T114 chạy năng lượng mặt trời

Tác giả hotwolf_62979

Lượt tải
10
Lượt thích
13
Lượt coi
434
Bản remix
1
Tải tất cả (.zip)· 5 file · 6,8 MB· 6,8 MB

File 5 6,8 MB

  • LMN_MSNvA_stand_1771205567.stlSTL · 232,5 KB
  • LMN_MSNvA_buttons_1771205568.stlSTL · 40,3 KB
  • LMN_MSNvA_cover_1771205569.stlSTL · 384,6 KB
  • LMN_MSNvA_top_1771205570.stlSTL · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#221447
Ngày đăng

Mô tả

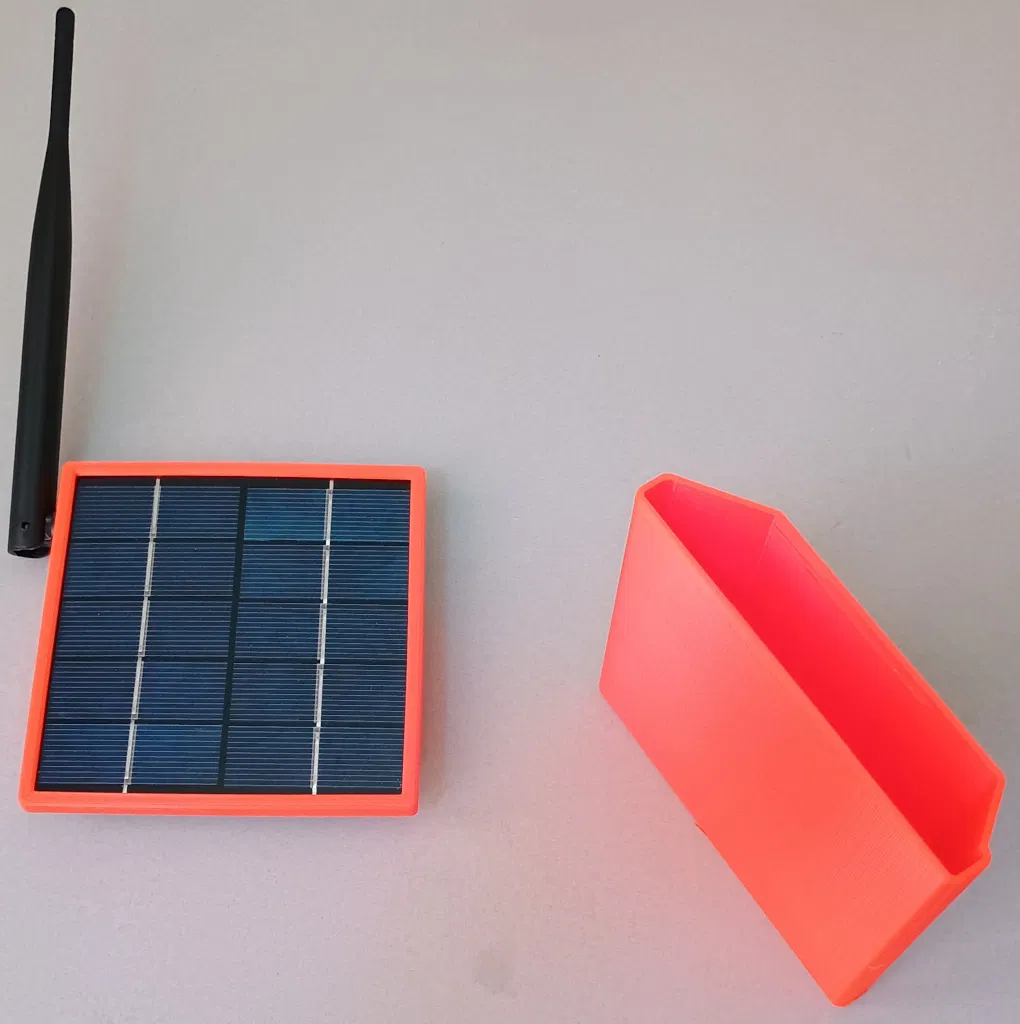

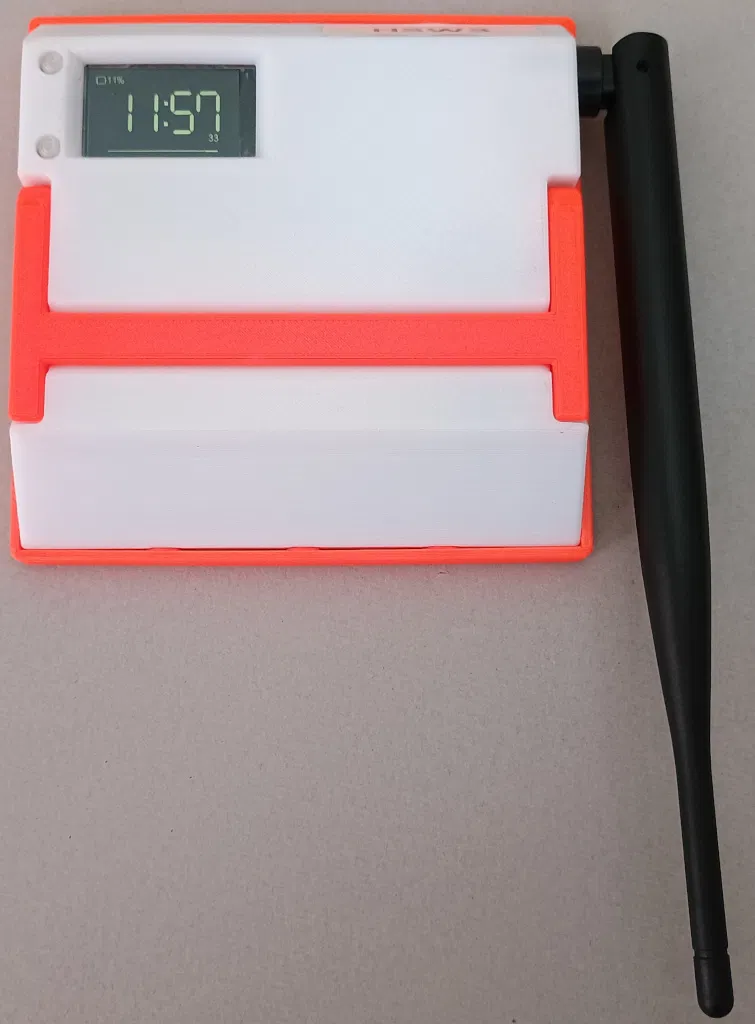

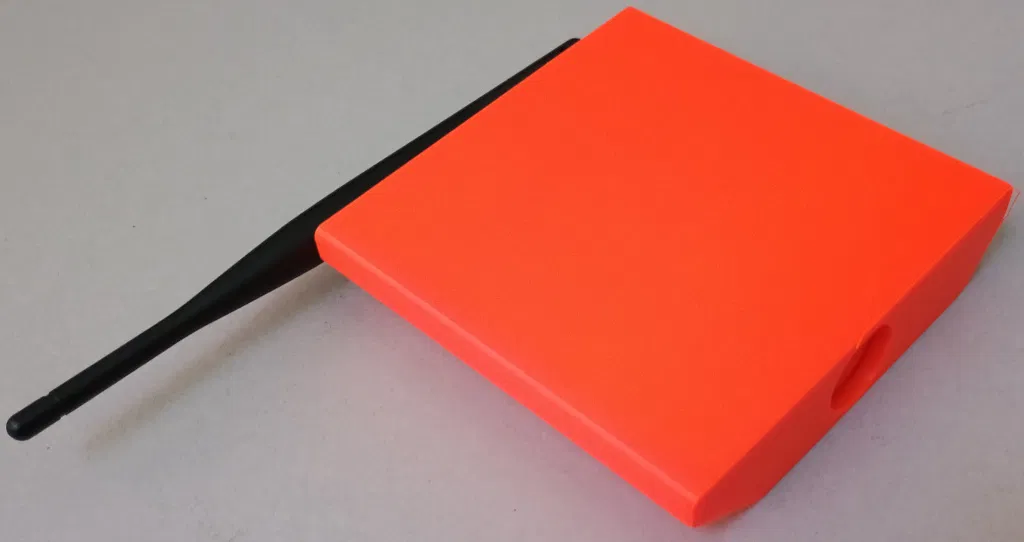

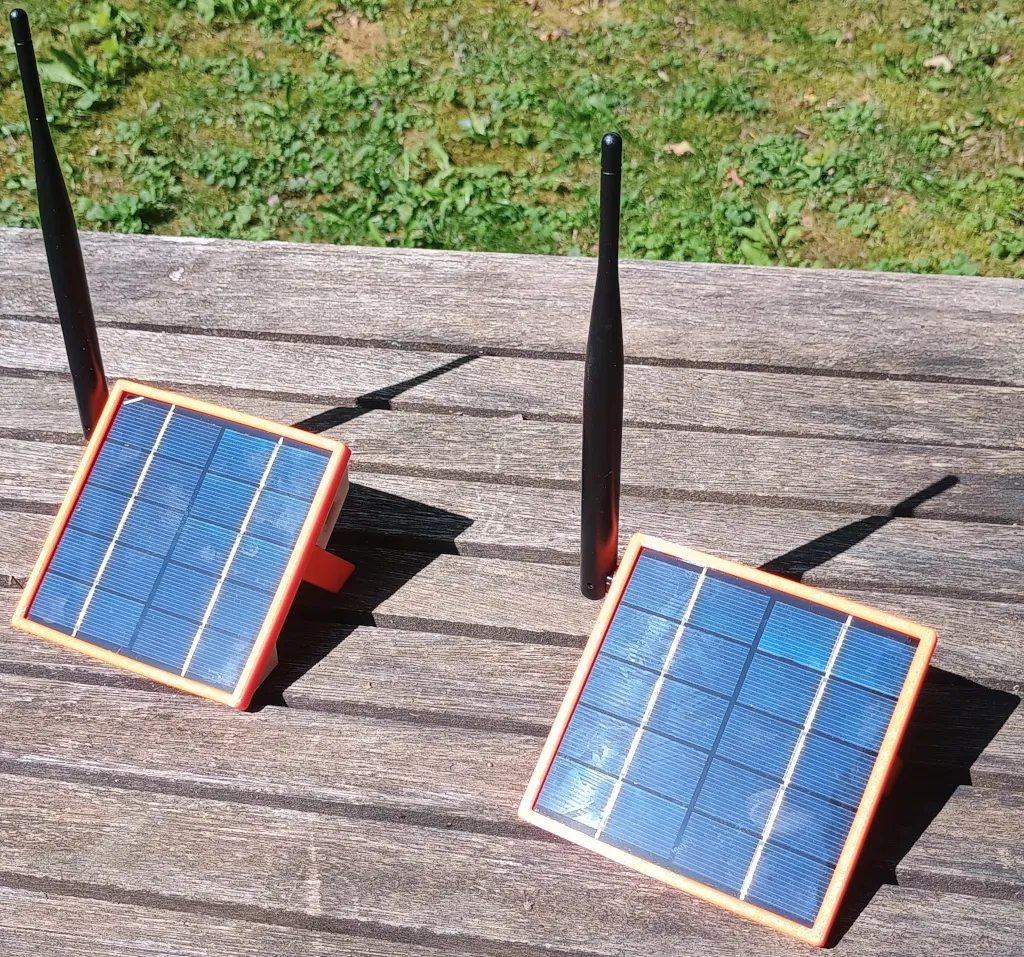

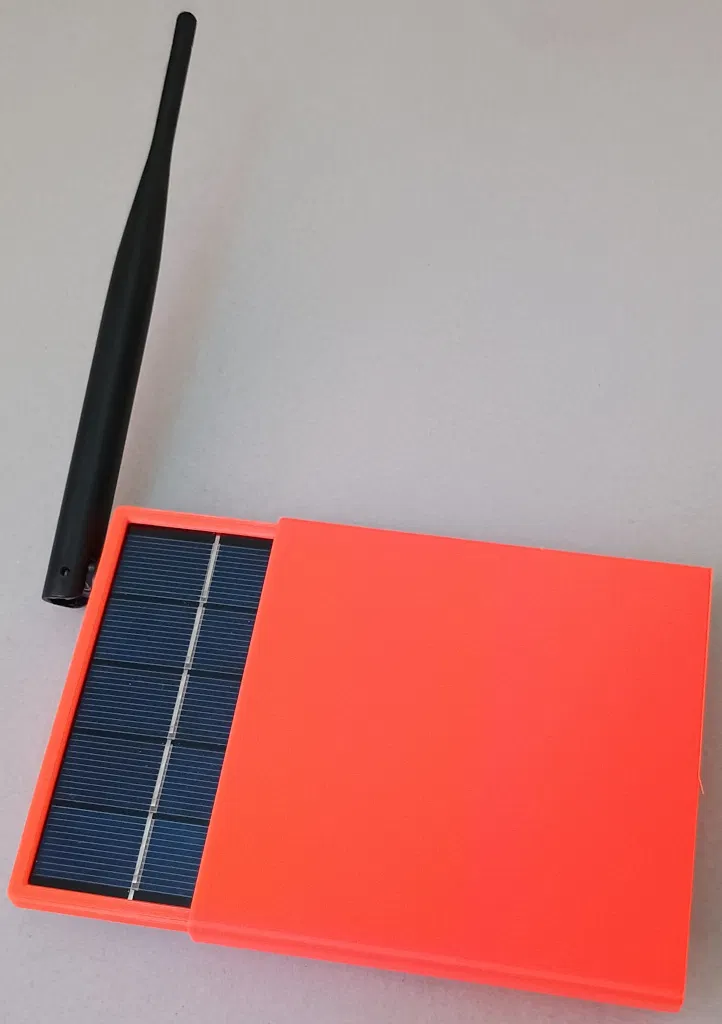

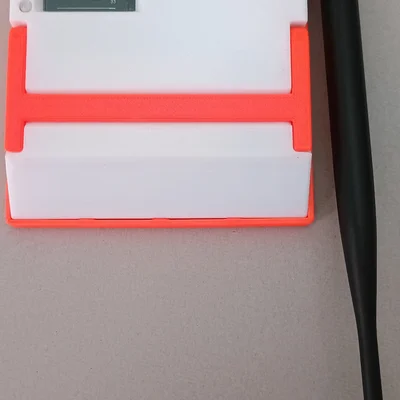

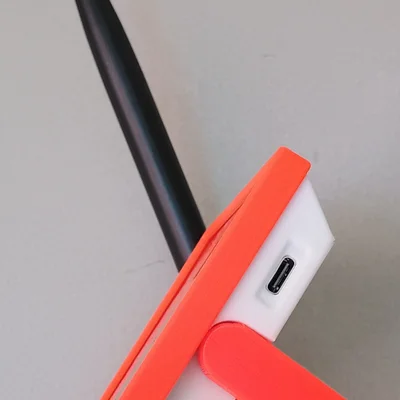

Vỏ case này dành cho thiết bị Heltec T114 chạy bằng năng lượng mặt trời.

Thiết kế được làm bằng OpenSCAD, có dùng NopSCADlib. File nguồn OpenSCAD và tài liệu thêm có trên GitHub.

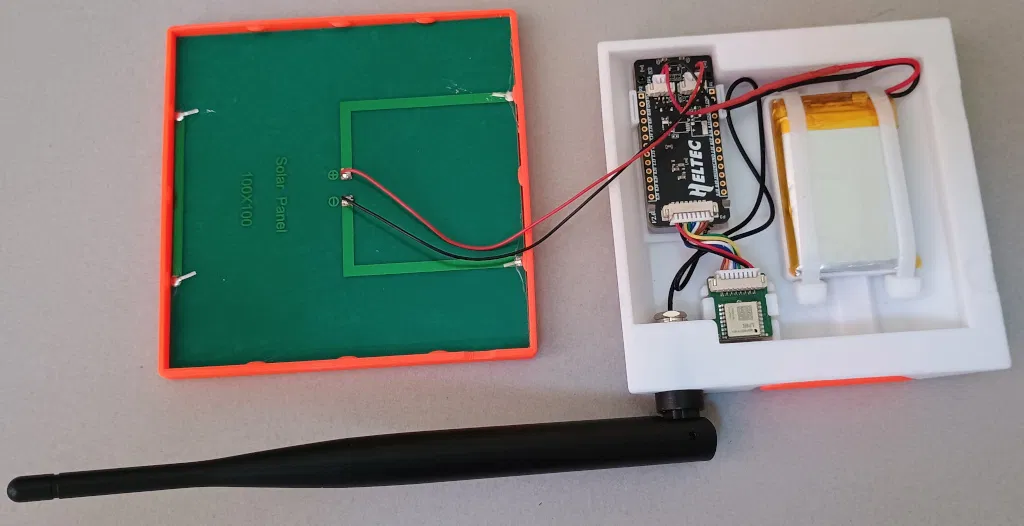

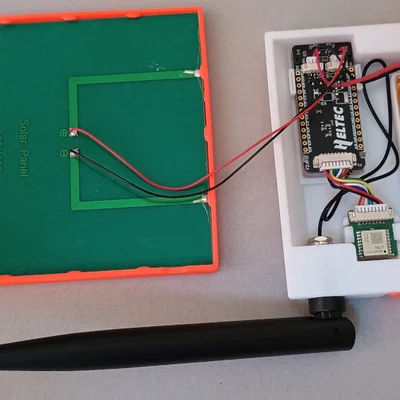

Các linh kiện mình đã dùng:

  • Heltec T114 kèm module GNSS tuỳ chọn (mình khuyên là không gắn để pin trâu hơn)
  • Antenna Ziisor 868MHz
  • Pin Polymer-Lithium 103450 3,7 V 2500 mAh
  • Tấm pin năng lượng mặt trời 10cm x 10cm 5V 3W

Cập nhật 03/09/2024:

  • Áp dụng một số cải tiến thiết kế từ MSNvB
    • Ngàm (snaps) dài cho khung tấm pin mặt trời
    • Gờ/grip để dễ bung mở chân đỡ
    • Đã sửa phần ngàm/giá giữ PCB Heltec T114Cập nhật 03/09/2024:
  • Áp dụng một số cải tiến thiết kế từ MSNvB
    • Ngàm (snaps) dài cho khung tấm pin mặt trời

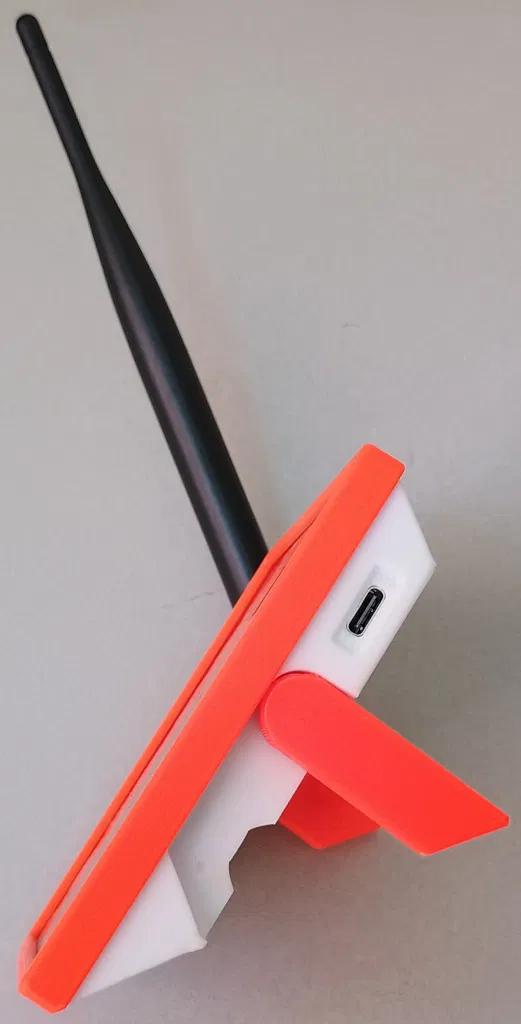

    • Gờ/grip để dễ bung mở chân đỡ
    • Đã sửa phần ngàm/giá giữ PCB Heltec T114

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
6,8 MB
File lớn nhất
3,8 MB
