Bộ linh kiện thay thế Centauri Carbon tối ưu cho FDM

Mục tiêu của dự án này là cung cấp CAD cho các linh kiện thay thế thân thiện với FDM, bám sát linh kiện zin nhất có thể. Nhờ vậy, chủ máy CC có thể tự in linh kiện thay thế dễ dàng, đồng thời đây cũng là nền tảng để phát triển các bản mod về sau.

Xem thêm bộ CAD đầy đủ của máy theo OpenCentauri tại Github và printables

Bối cảnh:

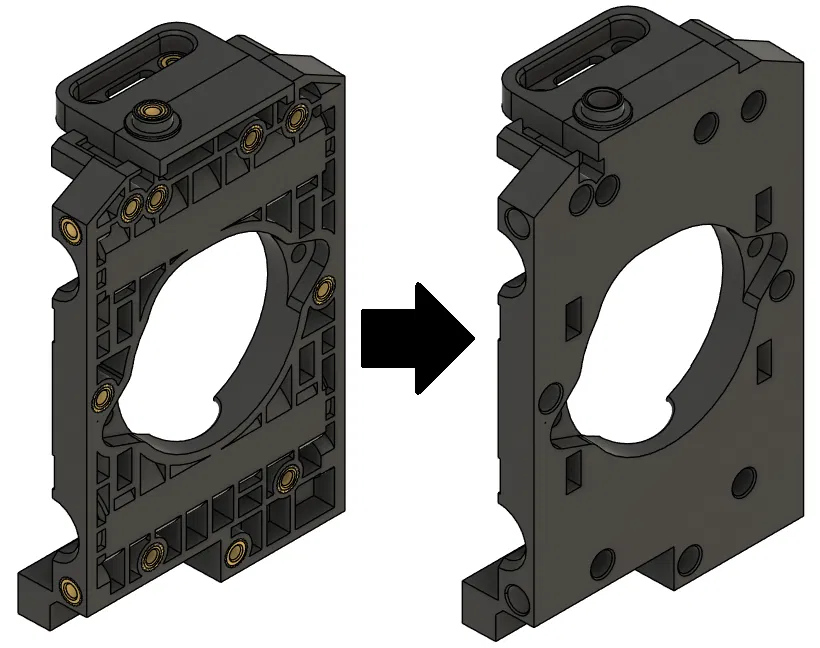

Elegoo đã cung cấp cho tụi mình CAD chính xác của nhiều chi tiết kết cấu của Centauri Carbon; phần lớn trong số này cũng giống hệt trên Centauri Carbon 2. Tuy nhiên các thiết kế đó được tối ưu cho ép phun (injection molding) chứ không phải in FDM, nên mình và các thành viên cộng đồng OC đã bắt đầu tối ưu lại để in FDM: lấp các gân (ribs), chỉnh overhang, và đổi kích thước lỗ từ loại dành cho insert của ép phun sang heatset kiểu Voron m3x4x5, v.v.

Tình trạng hiện tại

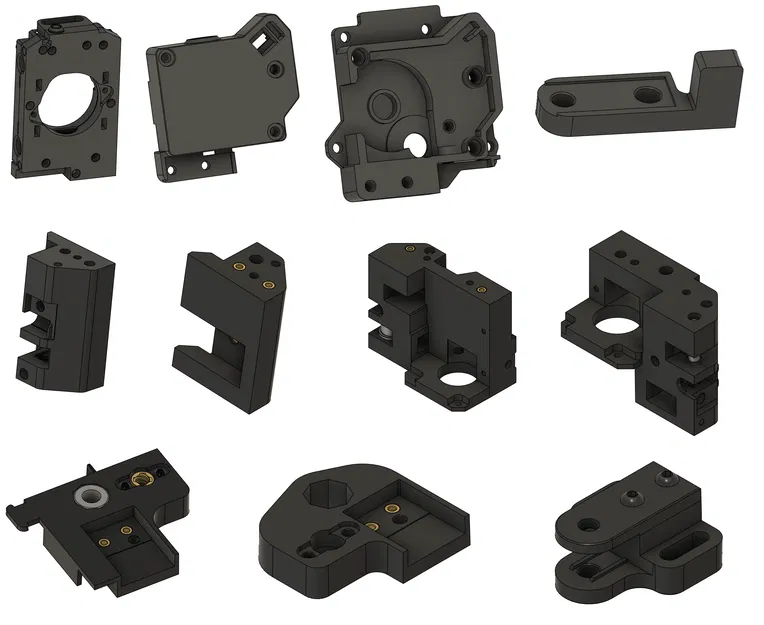

Hiện chưa thêm support dựng sẵn (built-in support) nhưng có kế hoạch làm trong tương lai; một số mẫu cũng có thể cần cải thiện thêm — đây là các thiết kế chưa được test. Nếu bạn gặp vấn đề hoặc muốn đóng góp chỉnh sửa, ghé opencentauri discord hoặc tạo pull request trên OC CAD github. Không phải tất cả linh kiện đều đã có; hiện tại tụi mình đã tối ưu các phần sau:

• Các chi tiết carriage

• Các chi tiết Extruder

• Ngàm/giá front idler

• Ngàm/giá motor

• 2/3 ngàm bed

• Tăng đai Z (Z belt tensioner)

Tụi mình có CAD nhưng chưa tối ưu:

• Top rod mounts

• Front right bed mount (dù SE3D đã đăng một model)

Ngoài ra, không phải model nào cũng thật sự phù hợp để “tối ưu trực tiếp” cho FDM; cộng đồng đã có những thiết kế làm lại từ đầu (scratch designs) tốt hơn. Đặc biệt là:

• XY Bearing blocks: khuyến nghị mạnh dùng thay vì bản tối ưu sơ bộ đi kèm ở đây

• Toolhead cowling/shell: Có nhiều lựa chọn cowling toolhead phù hợp để in FDM hơn, bao gồm:

  • clogged_nozzl3's ACCTC cowling bản gamma-variant low mass đã được chỉnh sửa rất nhiều

  • cho phong cách gần giống zin

  • My gamma cowling phiên bản từ tính (magnetic) vừa bền vừa nhẹ

  • Synthetic Electron 3D's cowling thiết kế in được đầu tiên, có rất nhiều bản remix
