Mô hình CAD Elegoo Centauri Carbon (Đang hoàn thiện)

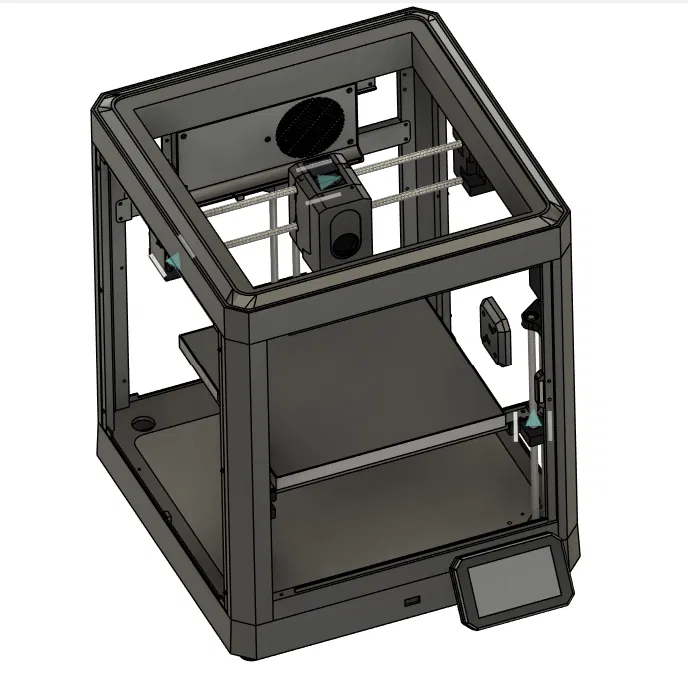

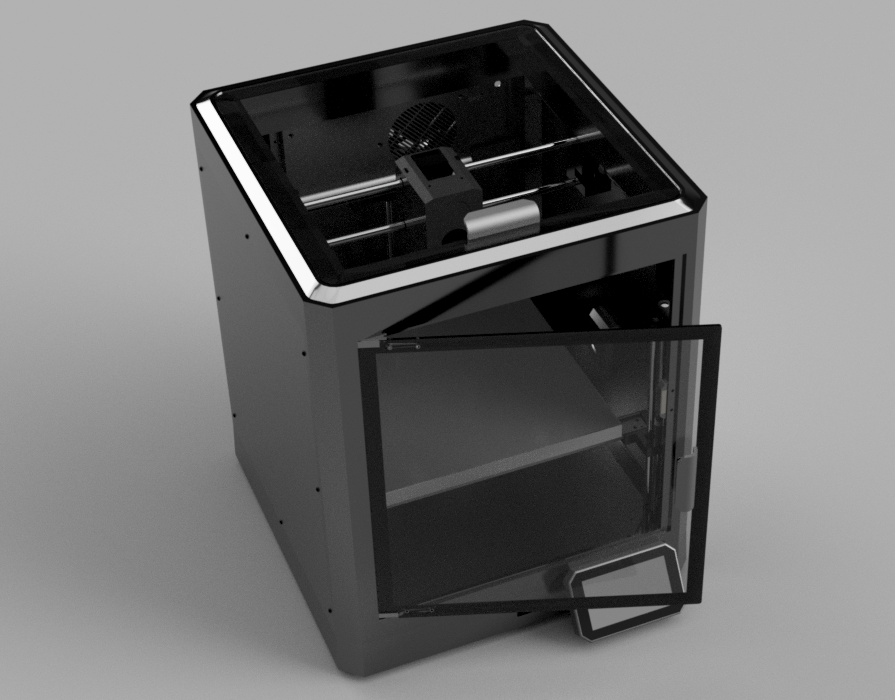

Mô hình được tạo dựng từ đầu dựa trên số đo của chiếc Centauri Carbon. Đây vẫn là một bản đang trong quá trình hoàn thiện và nhiều bộ phận chưa có hoặc chưa phải là bản cuối cùng, nhưng nó sẽ là tài liệu tham khảo hữu ích cho những người khác thiết kế mô hình.

Làm rõ về giấy phép - Tôi thích mọi người không tái sử dụng mô hình cho mục đích thương mại (mặc dù sử dụng phi thương mại là tuyệt vời) vì tôi hoàn toàn không liên kết với Elegoo, nhưng việc sử dụng mô hình này làm tài liệu tham khảo để thiết kế sản phẩm thương mại theo cách bạn đo các bộ phận trên máy in là rất tuyệt!

Mô hình trực tiếp trên F360 online có sẵn tại đây

Ghi công và Nguồn hình học được tái sử dụng

Mô hình này đã tốn khá nhiều thời gian để hoàn thành - nếu bạn thấy nó hữu ích, hãy cân nhắc mua cho tôi một ly cà phê!

Lamark Đã làm một khối lượng công việc đồ sộ để tạo ra một mô hình có độ chính xác cao cho phần vỏ đầu in và bảng mạch đầu in!

Anna/Devminer đã cung cấp mô hình bảng mạch chính và bảng mạch đầu in

Heartforge/Bandit đã cung cấp một mô hình gắn giường phía sau có độ chính xác cao

Benjamin Butschell đã vui lòng cho phép sử dụng mô hình midcowling cải tiến của anh ấy - Vui lòng xem mô hình của anh ấy và cân nhắc hỗ trợ anh ấy!

Hình học từ bản mod khối idler có răng của đã được sử dụng để cải thiện mô hình này. Hãy cân nhắc tải xuống - idler có răng tốt hơn nhiều so với loại trơn!

cornflakes đã hào phóng cung cấp bản CAD cho các giá đỡ idler phía trước.

Nhật ký thay đổi

9/11/25 Cập nhật V62: Đã tích hợp mô hình đầu in được đại tu và mô hình gắn giường phía sau, di chuyển trục Z, sửa đổi các giá đỡ giường phía trước. Căn chỉnh trục Z và các giá đỡ giường phía trước vẫn còn một số vấn đề về căn chỉnh cần giải quyết nhưng nó chính xác hơn các phiên bản trước. Đã thêm mô hình bảng mạch chính và bảng mạch đầu in

15/10/25 Cập nhật V57: Đã tích hợp hình học cải tiến cho các bộ phận cổng trục XY như đã đề cập ở trên. Cải thiện các tính năng thẩm mỹ của nắp trước.

29/8/25 Cập nhật V54: đã sửa các vị trí lỗ gắn trong khung đúc trên, thêm các kênh cho cáp, cải thiện bản cad thô cho phần trên bằng nhựa. Đã thêm tệp IGES cho solidworks

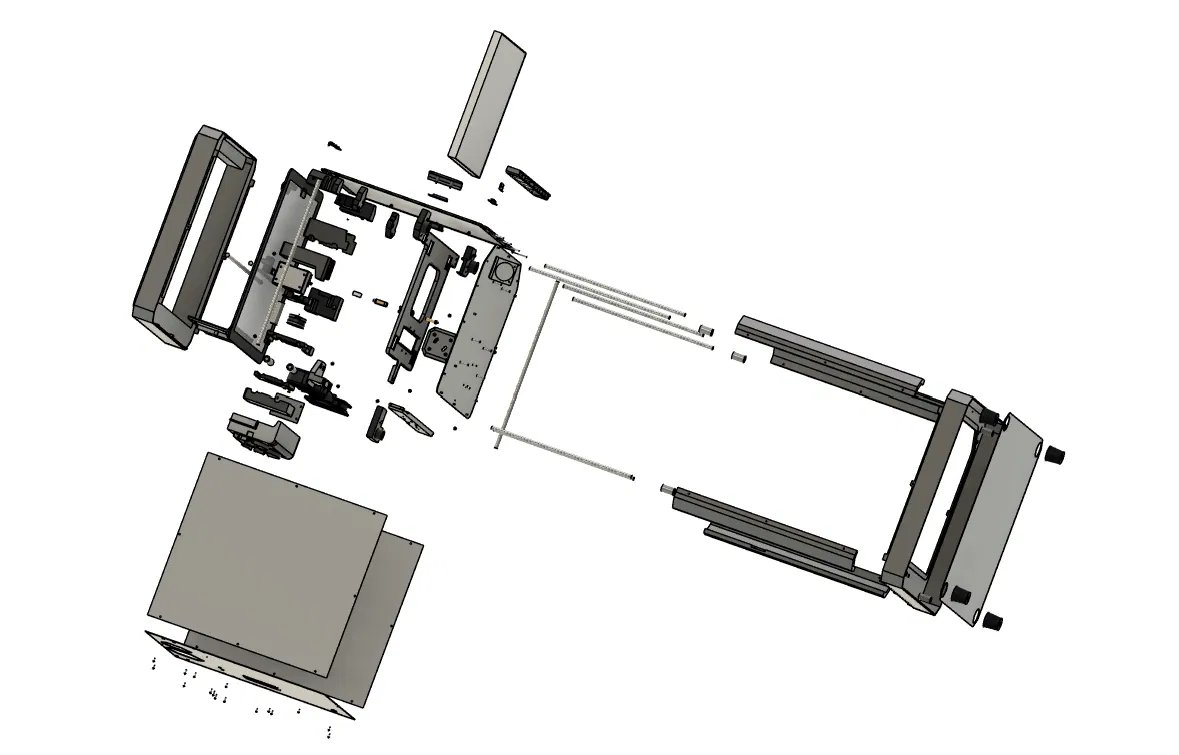

25/8/25 Cập nhật V52: Cải thiện độ chính xác của extruder và đầu in, thêm midcowling có độ chính xác cao hơn. Đã xây dựng lại kiến trúc lắp ráp, có lẽ còn nhiều thứ khác tôi đã quên.

27/7/25 Cập nhật V41: Hoàn thành bản CAD extruder và khung đúc trên, tinh chỉnh xe đầu in, thêm các giá đỡ động cơ trục XY, idler và khớp nối XY đã được tinh chỉnh và/hoặc thêm - nhưng chúng chỉ được phản chiếu nên một bên chưa tính đến định tuyến dây đai đúng cách.

24/7/25 Cập nhật V37: Đã thêm các điểm gắn cho bảng điều khiển dưới, dây đai trục Z, bộ điện, màn hình

21/7/25 Cập nhật V30: Đã thêm góc thoát cho phần đáy đúc, các rãnh khoét trên bảng đáy, giá đỡ thanh dẫn trục Z, puly và vòng bi trục Z, động cơ Z, và các lỗ phía dưới cho màn hình, chi tiết khoang bộ điện

20/7/25 Cập nhật V25: Đã thêm bảng đáy, bảng boong với các giá đỡ cho bộ điện và puly trục Z, thêm nhiều chi tiết trên bảng sau, thêm giá đỡ vòng bi trục Z phía sau, chi tiết khung đáy và chân, thêm bộ đệm cửa chính xác hơn và viền cho các tấm kính, thêm nhiều ốc vít.

19/7/25 Cập nhật V16: Đã thêm cơ chế đóng nam châm cho cửa, mô-đun quạt phụ, ống dẫn quạt đầu in và vỏ được tinh chỉnh

18/7/25 Cập nhật V8: Đã thêm chi tiết hình học tấm, thêm tay nắm và bản lề cửa, cải thiện độ chính xác khớp nối XY.
