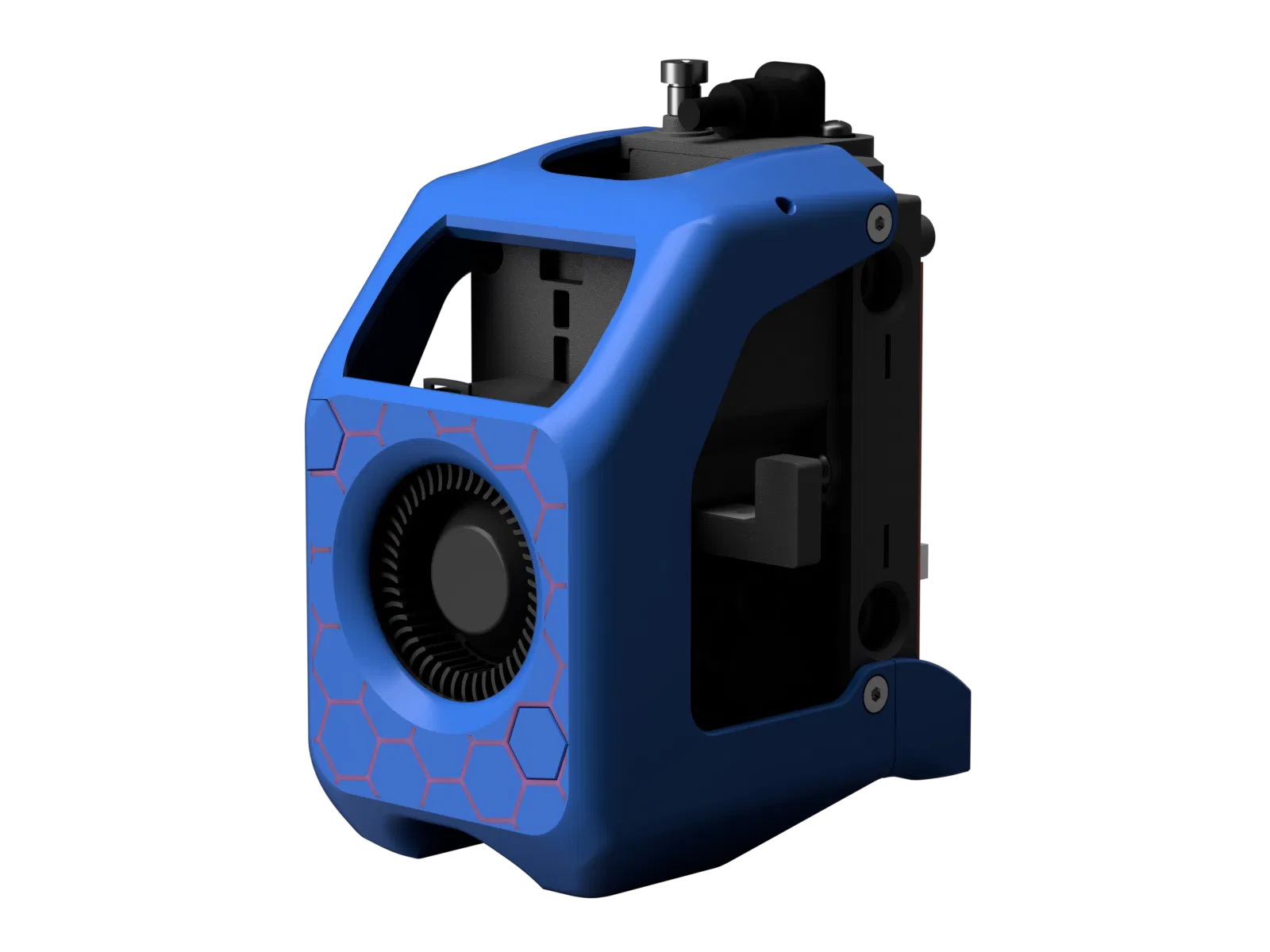

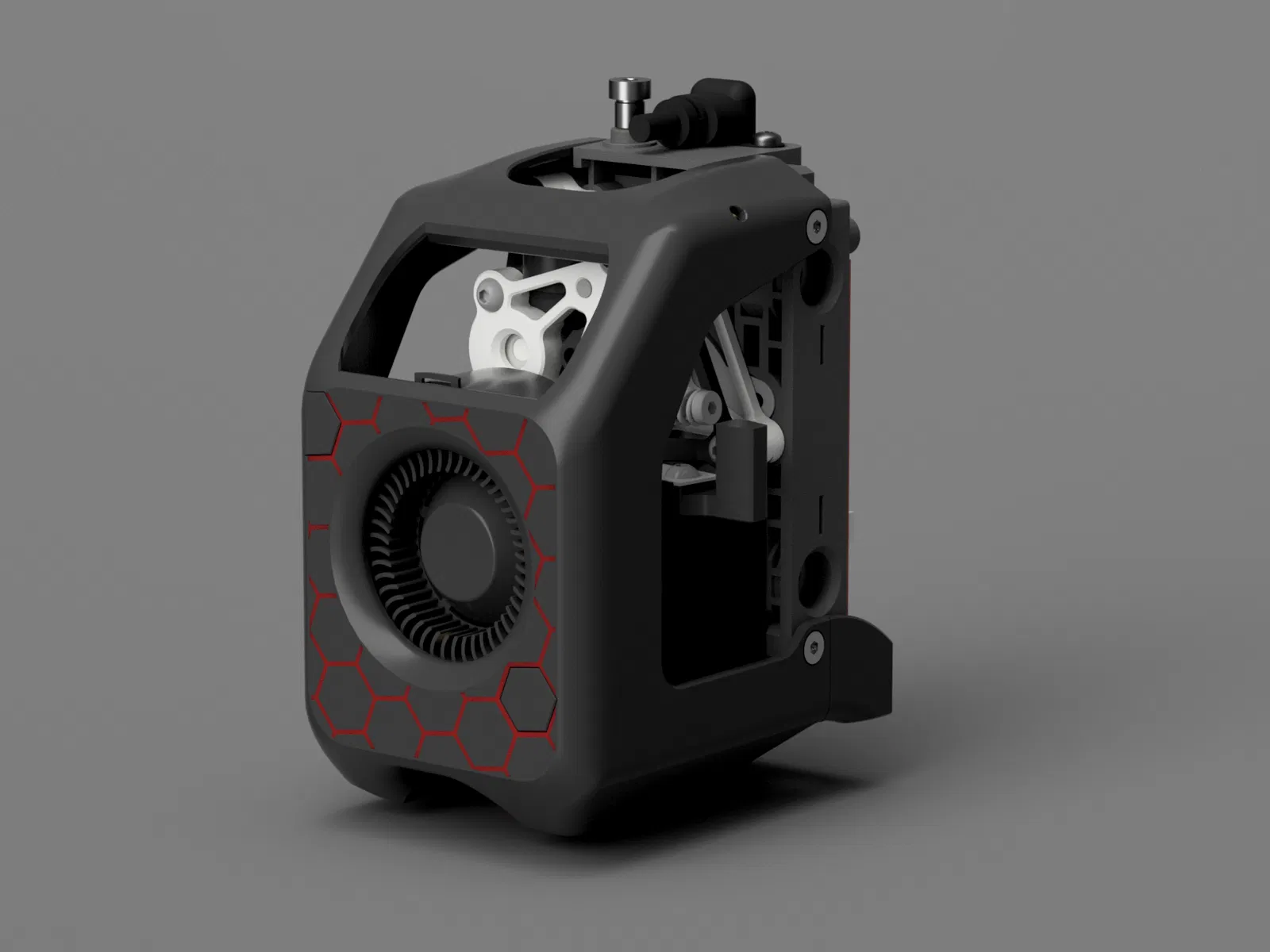

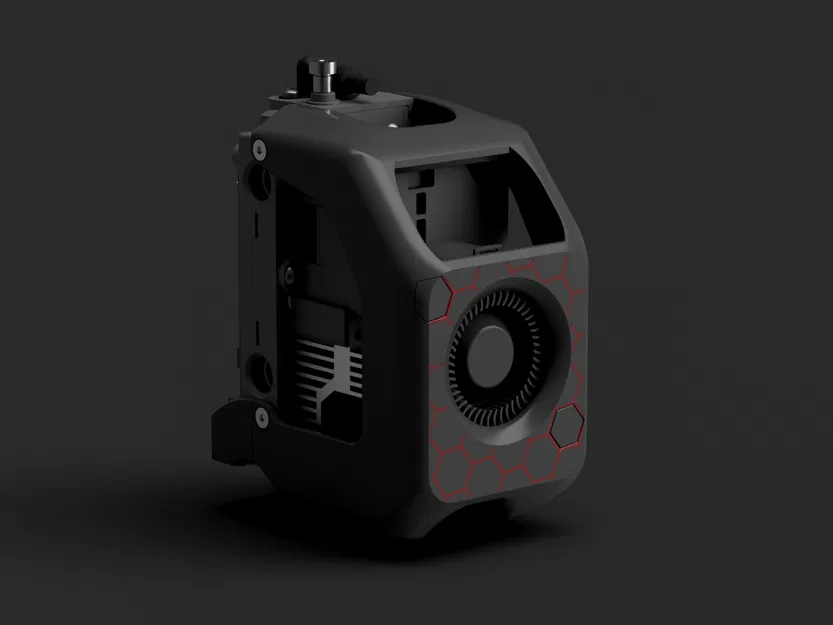

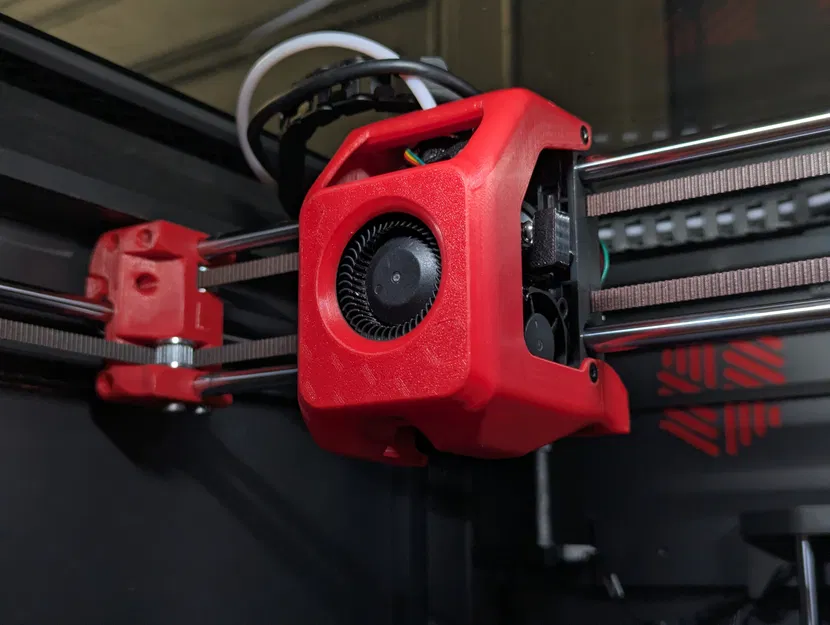

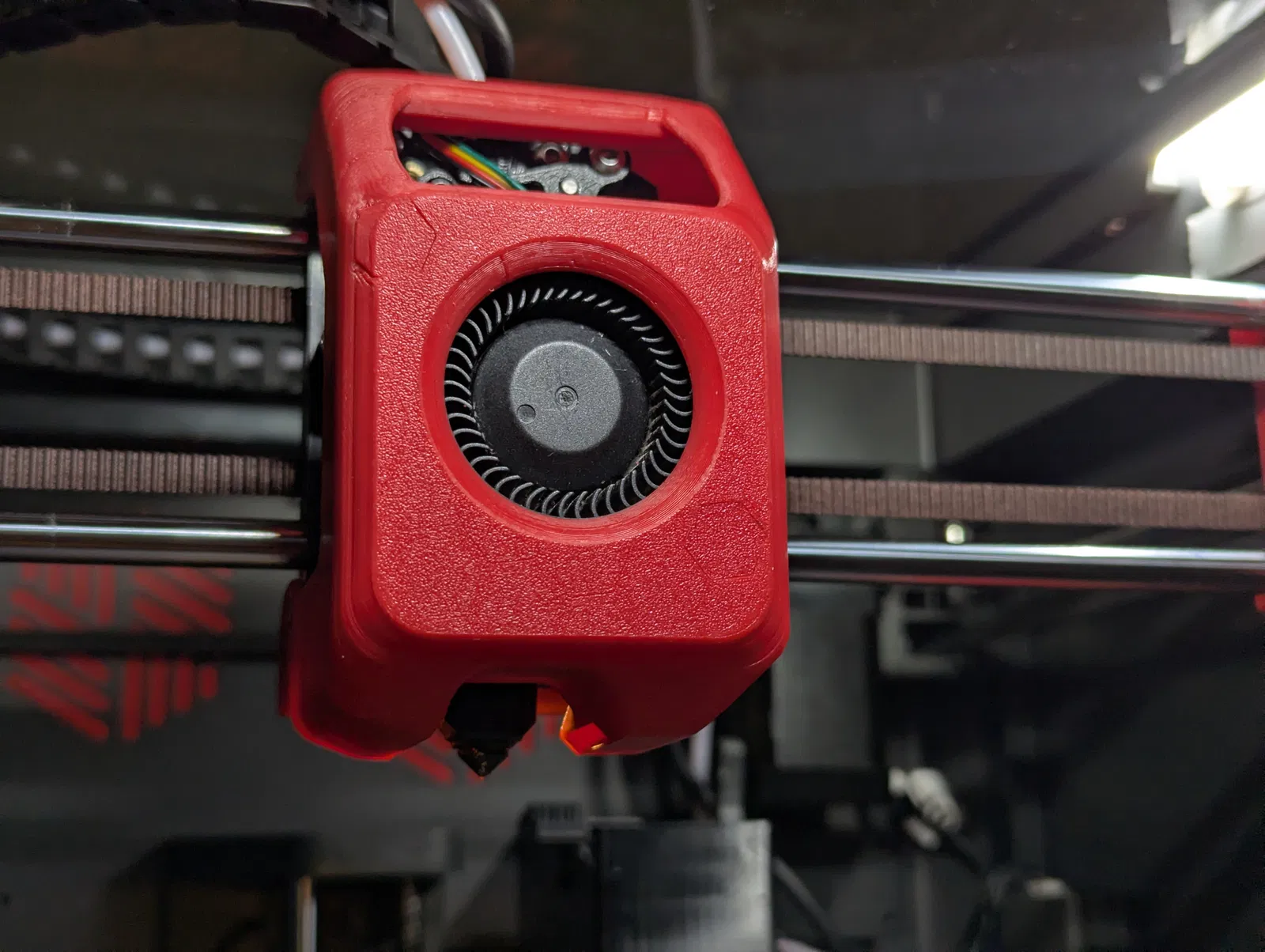

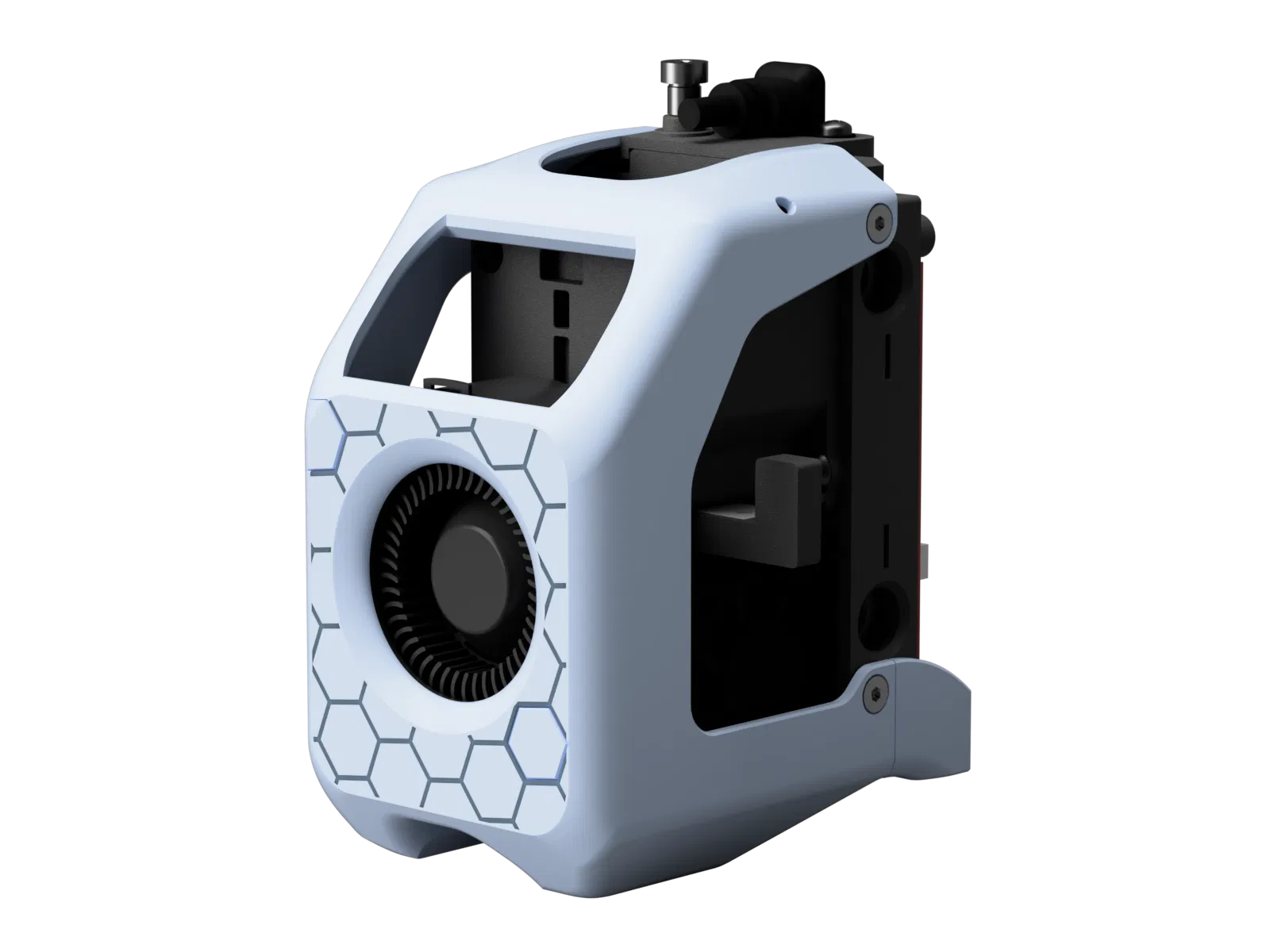

Nắp Che Đầu In Centauri Carbon Bản Dùng Vít - Another Centauri Carbon Toolhead Cover

Cái nắp che đầu in (toolhead cover) này ưu tiên sự cứng cáp và trọng lượng nhẹ hơn là tính năng tháo lắp nhanh bằng nam châm nha mấy bạn.

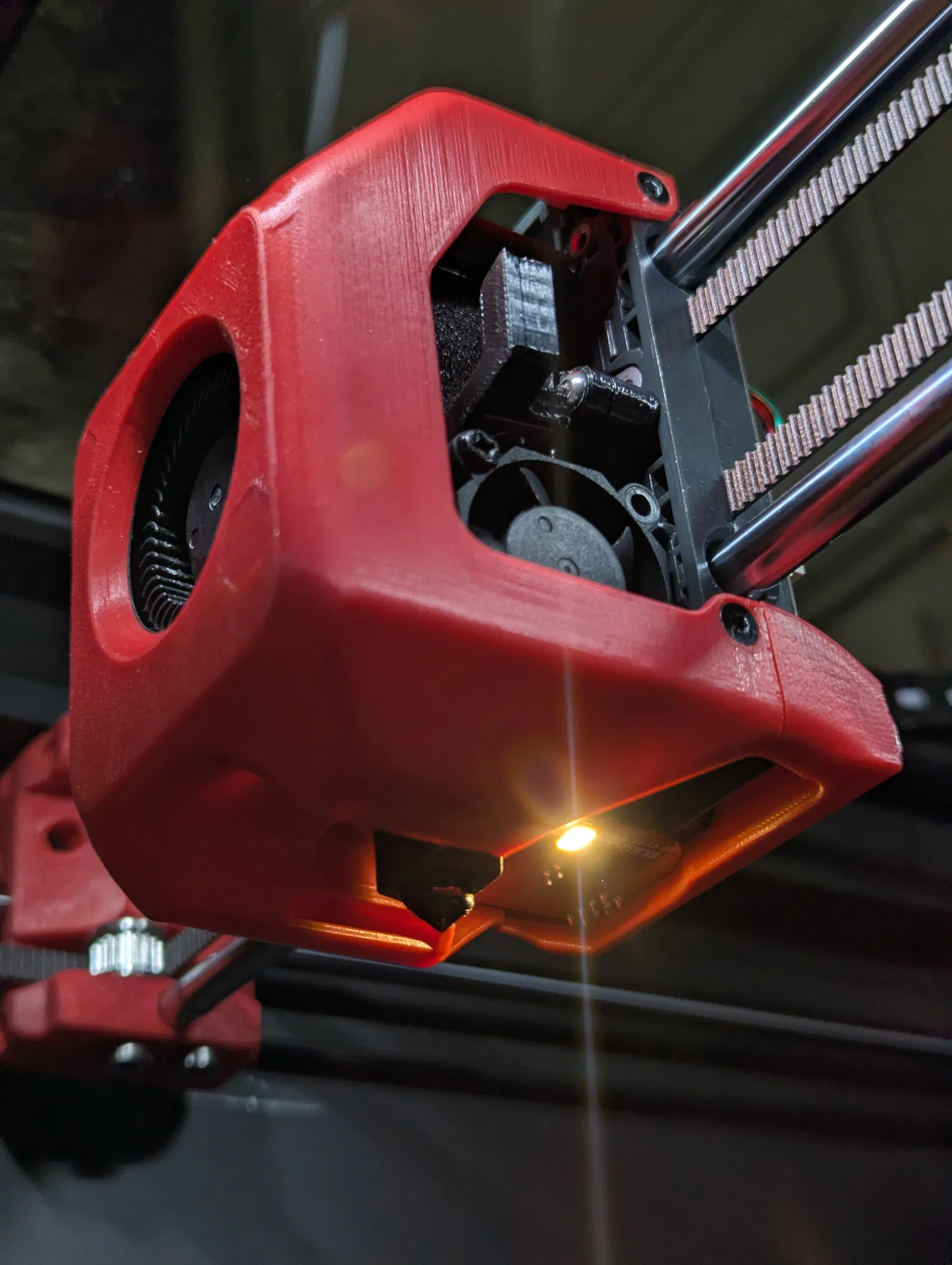

Nếu bạn đã gắn bộ đùn constellation thì sẽ hổng cần phải đụng tới cái hotend thường xuyên đâu, tại vì có thể thay nozzle (vòi phun) từ bên dưới cái một. Thiết kế này cũng hông có che mất mấy cái đèn LED trên đầu in nữa.

Bộ fanshroud này chắc cũng tương thích tốt với mấy cái mod hotend khác á.

Đây là một trong những đầu in nhẹ nhất hiện nay: phần in 3D nặng 34g, quạt 30g và ốc vít 2g, tổng cộng chỉ 62g. Nhẹ hơn hẳn so với gamma toolhead (95g), SE3D (99g) và đầu in zin (hơn 120g). Tới thời điểm này (theo tui biết) thì đây là cái toolhead nhẹ nhất, một phần là nhờ xài rất ít ốc vít.

Cảm ơn ông Robert Samples nhiều nha vì đã chia sẻ file step của gamma toolhead và gợi ý cái ý tưởng làm ngàm gắn quạt thay thế được!

Danh sách linh kiện (BOM)

• 2 con ốc M3x6 BHCS (đầu dù/tròn)

• 1 con ốc M3x12 FHCS (đầu bằng)

• 4 con ốc đầu loe lấy từ cái nắp chụp zin qua (M3x6mm FHCS)

Cài đặt in (Print settings)

• Chiều cao lớp in (Layer height): 0.12 mm

• Tường (Walls): 2 lớp

• In theo chiều file đã xoay sẵn

• Không cần support (No supports)

• In bằng nhựa PETG, ASA hoặc loại nào xịn hơn nghen

• Bật chế độ Precise wall

• Bật chế độ Precise z height

• Bật Ensure vertical shell thickness All

• Độ dày vỏ trên/dưới (Bottom/Top shell thickness) = 1mm

• Infill 10% kiểu gyroid (hoặc kiểu nào mật độ thấp là được)

• Chỉnh phần modifier hình tổ ong (honeycomb) thành dạng modifier hoặc xóa nó đi cũng được

Hướng dẫn lắp đặt

1. Cạo bớt phần chân voi (elephant's foot) ở mấy cái lỗ lục giác nếu cần, rồi gỡ mấy cái support có sẵn (màu be trong hình dưới) ra. Cái mép trên bên trái thì lấy dao gọt cẩn thận xíu nha.

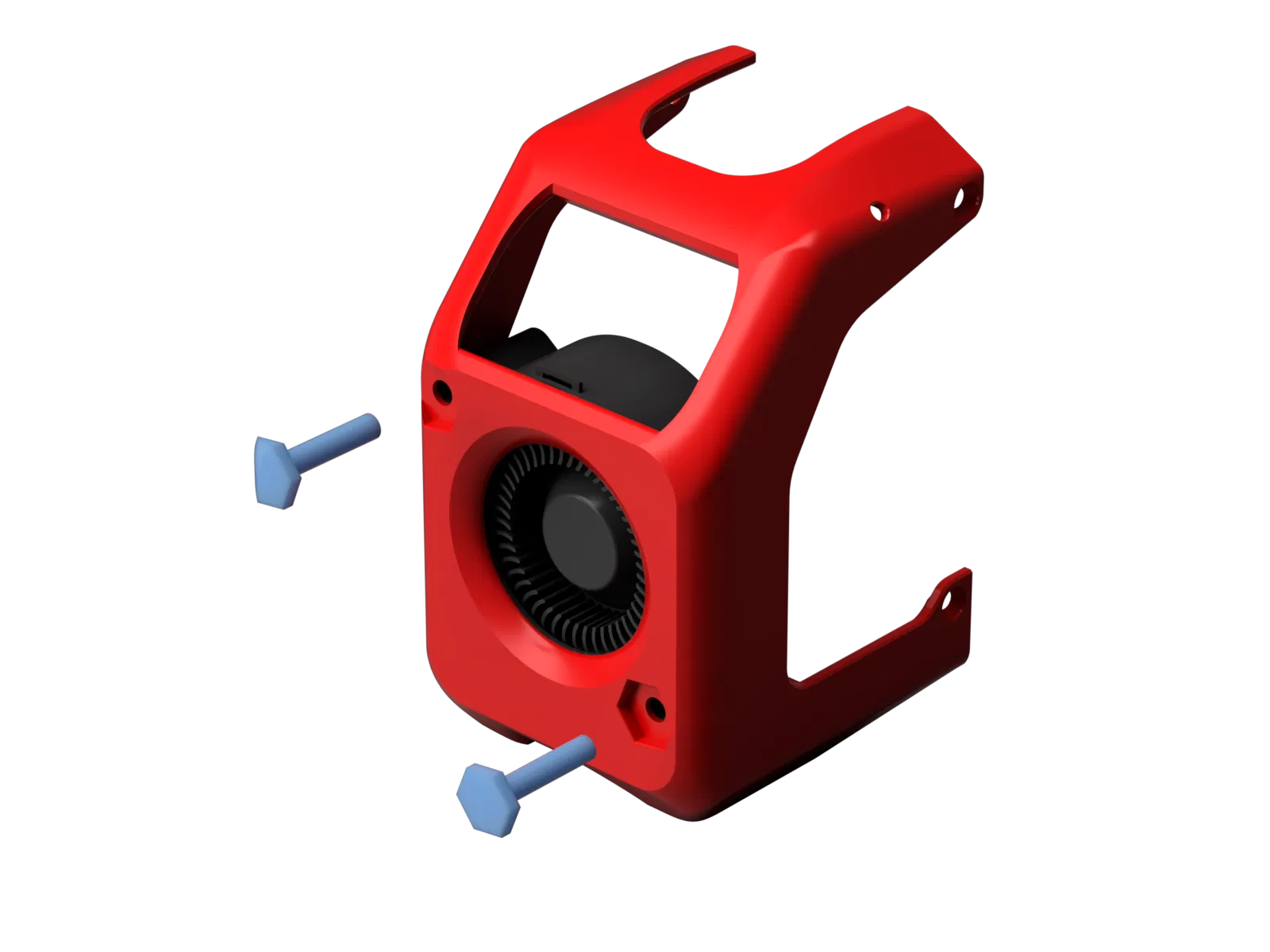

2. Taro ren vô mấy cái chốt (pegs) bằng ốc M3, nhớ đừng vặn sâu quá. Lót cái khăn hay gì đó cầm cho đỡ đau tay nghen.

3. Nhét cái quạt vô trong nắp chụp (cowling).

4. Nhét mấy cái chốt vô nắp chụp với quạt, cái này hơi khít nên có thể phải mài hay cạo bớt chút xíu mới vô lọt.

5. Bắt quạt vô bằng 2 con ốc M3x6mm BHCS, ĐỪNG CÓ VẶN MẠNH TAY QUÁ. Mấy cái chốt với ren in 3D yếu lắm, vặn nhẹ thôi. Lỡ gãy một cái thì cứ in lại cái khác thay vô là xong.

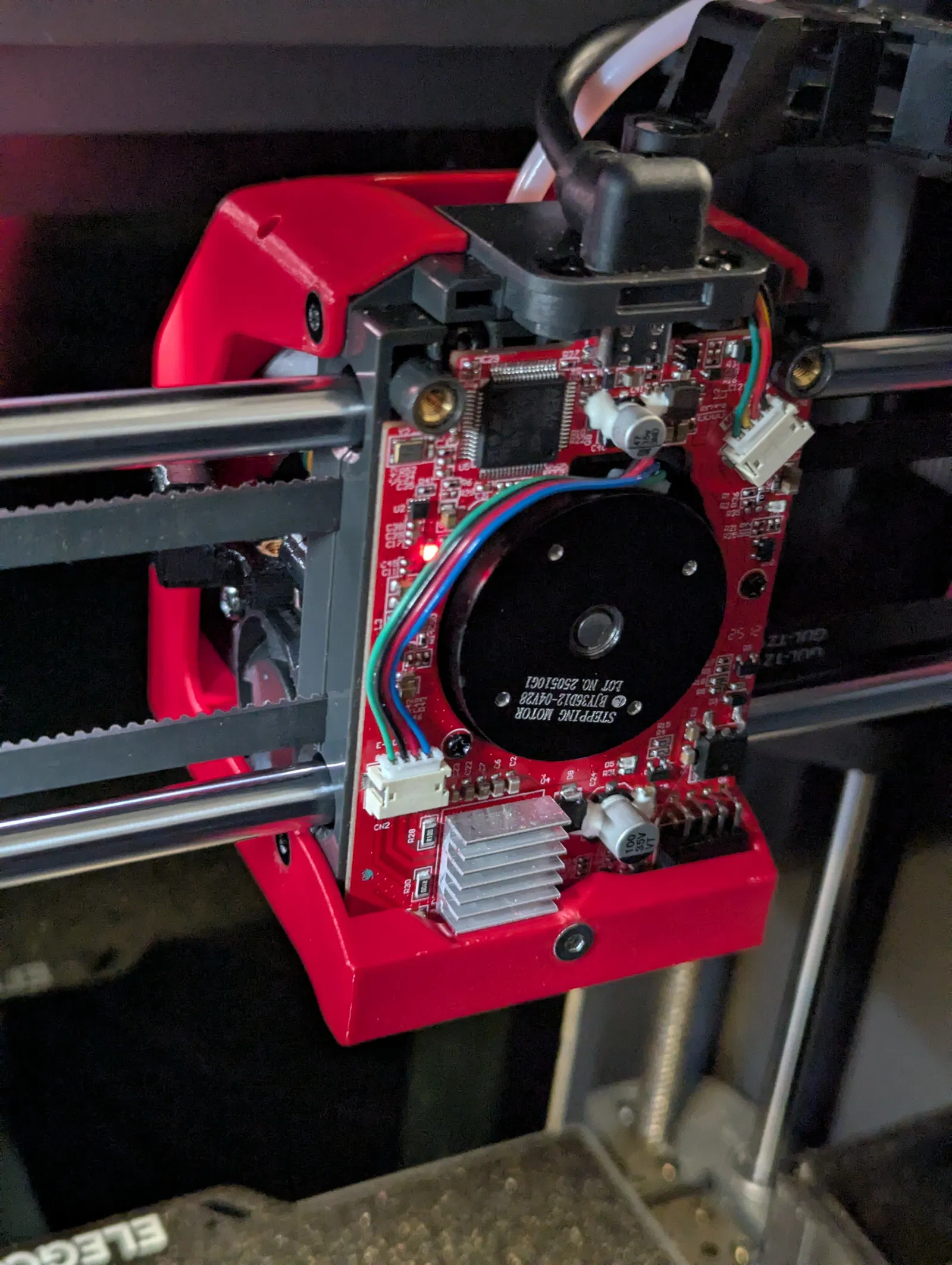

6. Gắn nắp chụp lên đầu in bằng 4 con ốc M3x6mm FHCS, nhớ cắm dây quạt vô nha.

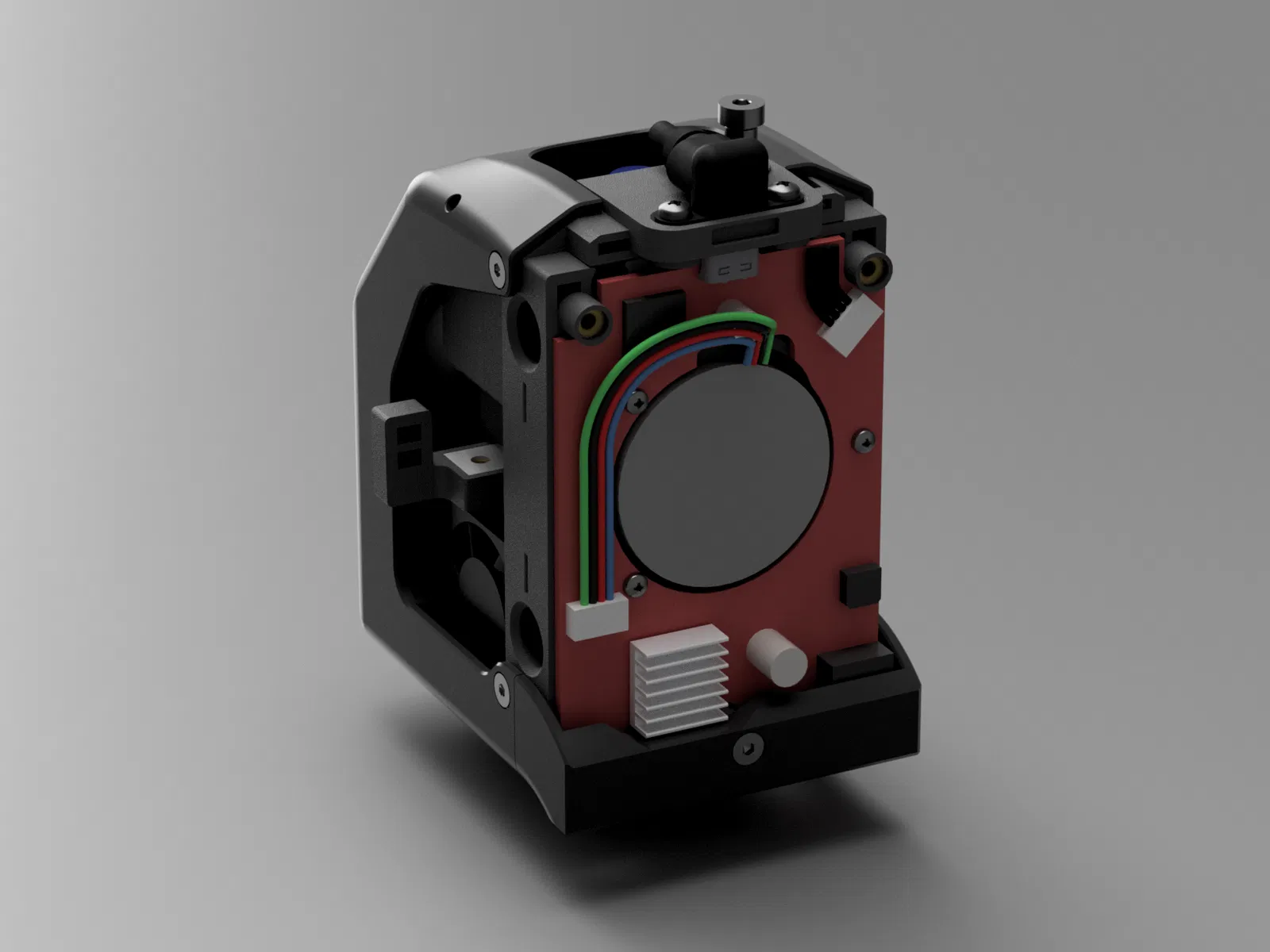

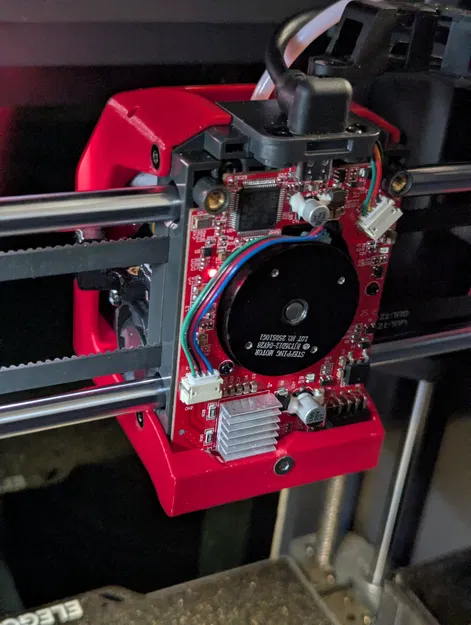

7. Gắn cái ốp lưng (bumper) vô đầu in bằng con ốc M3x12mm FHCS.

8. Xong rồi đó, quất thôi (Let it rip)!

Gửi yêu cầu tính năng mới tại đây nè!

V2 - 01/02/26: Thiết kế lại giao diện lột xác luôn, đổi giải pháp gắn quạt khác, chỉnh lại khe hở co ngót nhựa.

V2 - 05/02/26: Thêm phiên bản ống dẫn gió lục giác (Hex duct).
