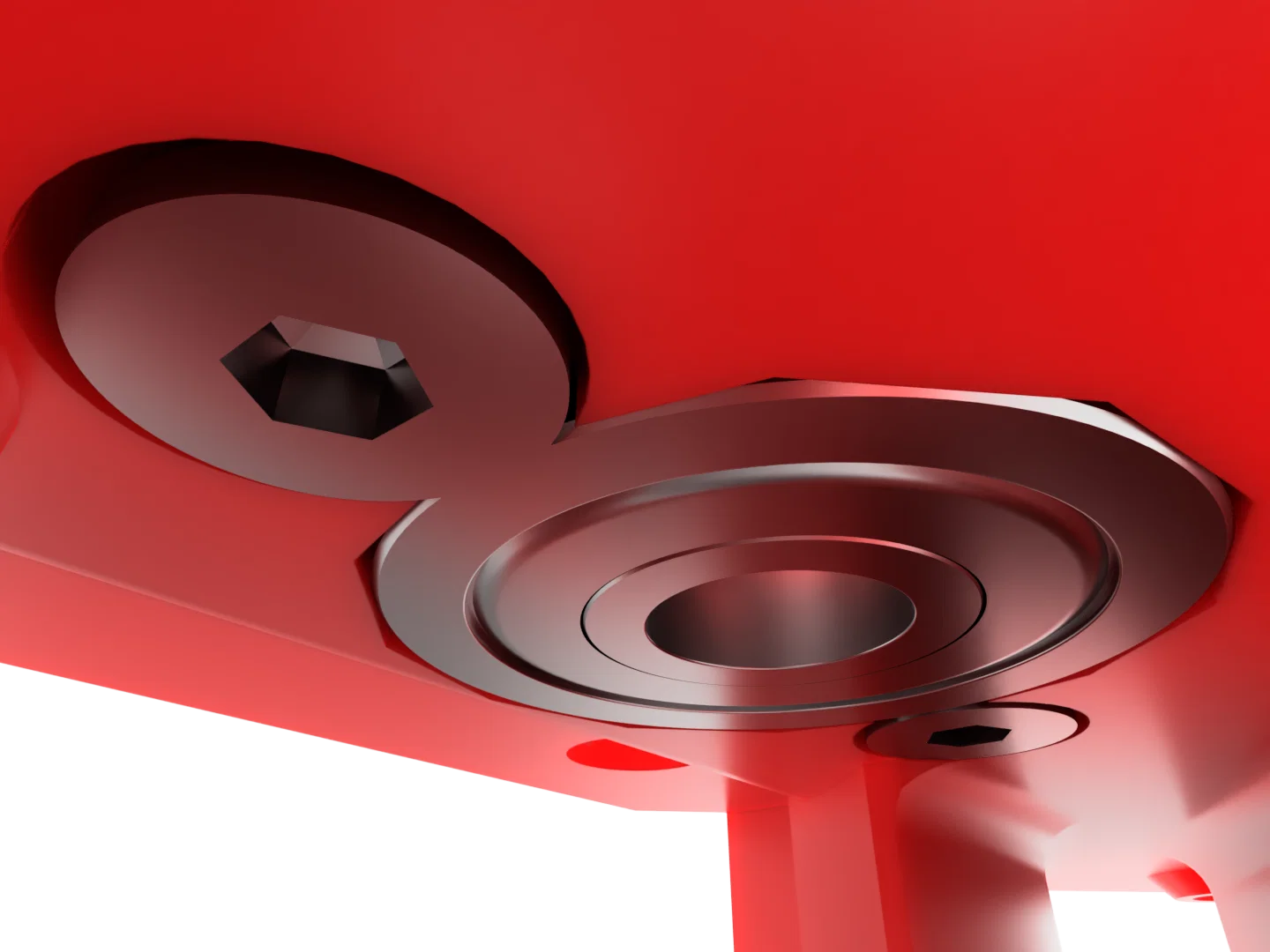

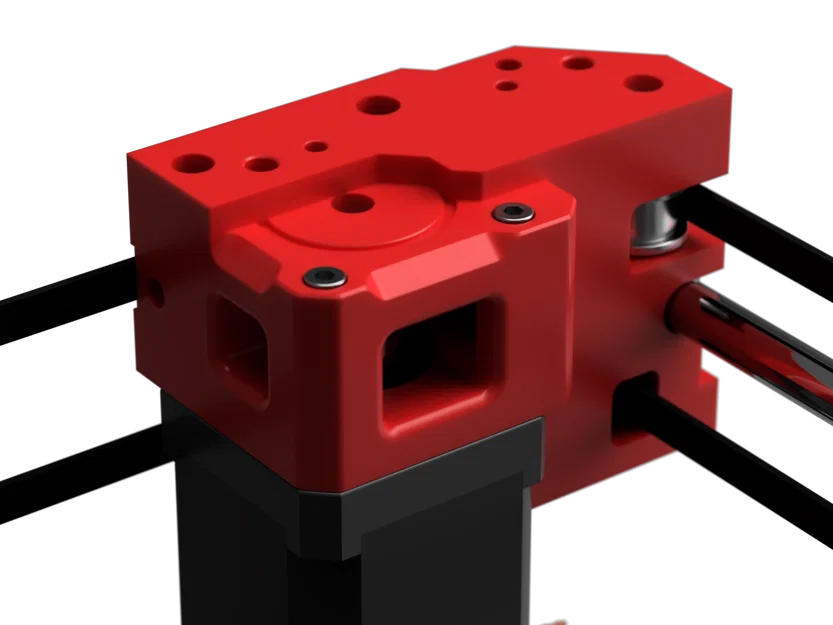

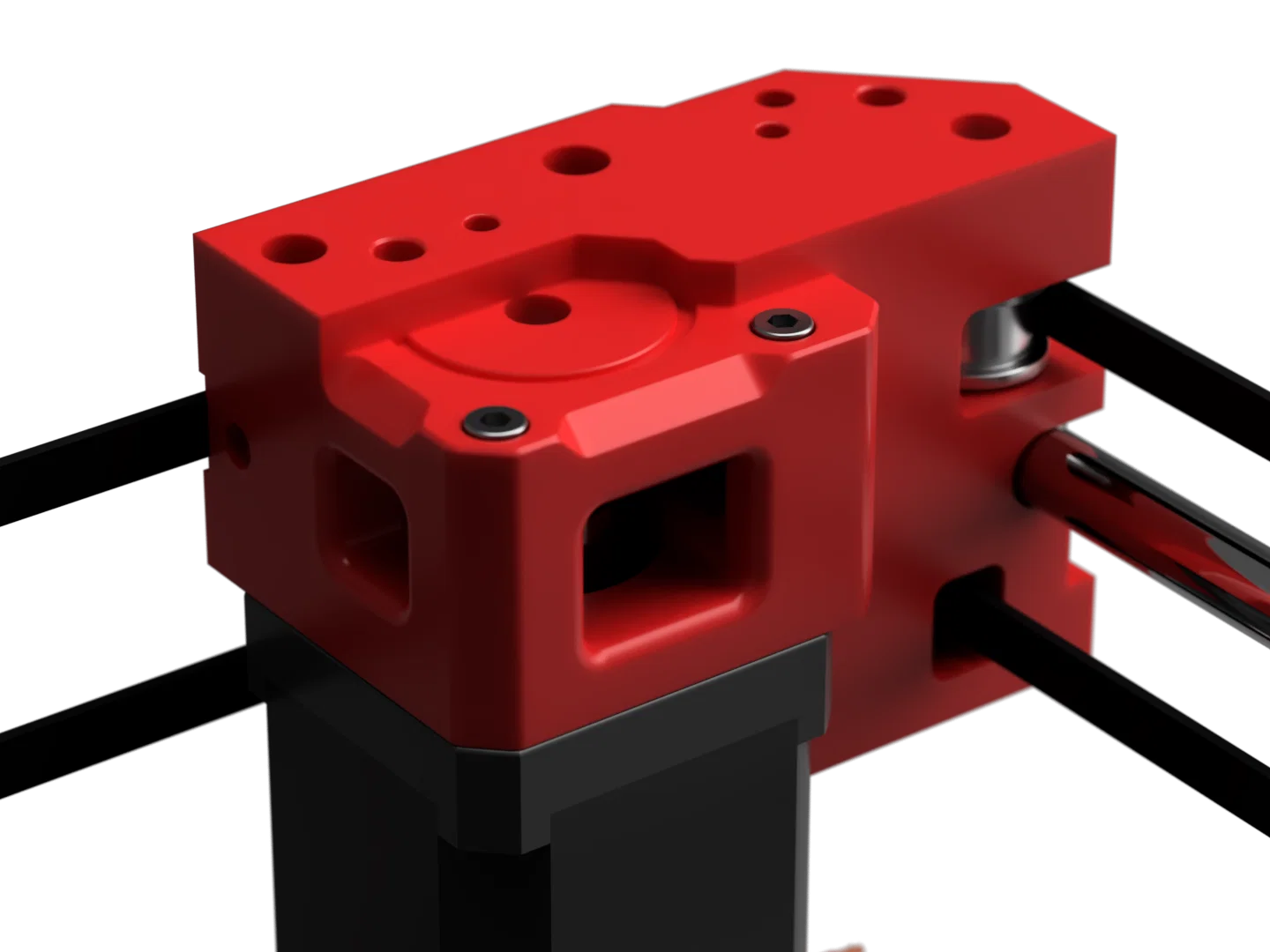

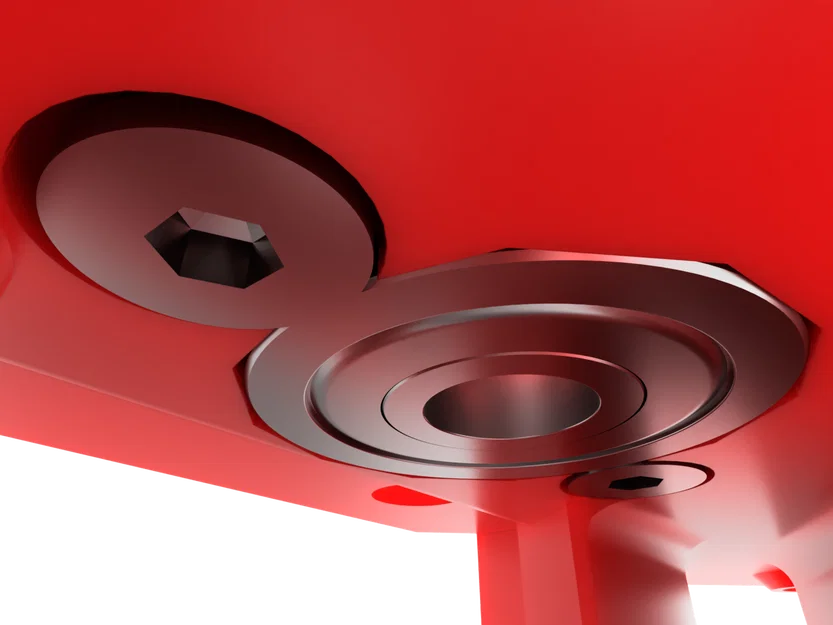

Ngàm motor double shear cho Centauri Carbon

Mod này mang lại gì cho bạn?

• Độ cứng gantry cao hơn ngay cả khi giữ nguyên lực căng belt, nhờ trục stepper được giữ/chặn chắc hơn

• Có thể căng belt đúng theo spec (cần rút ngắn belt khoảng ~3 răng để đạt lực căng tối đa)

• Không lo gãy trục motor stepper

• Giảm ringing đáng kể nhờ tăng lực căng belt

• Giảm tiếng ồn do lạch cạch bearing trục X

Yêu cầu trước khi làm (Prerequisites)

• Dụng cụ để tháo các stock pins và idlers (hoặc thay bằng cái mới, mình không rõ size chính xác và lười đo)

• Toothed idlers cho X gantry để tránh làm hư belt

• Motor nema17 mới hoặc có máy mài để mài trục dạng D và tháo pulley; mình đã dùng

Hỗ trợ trục stepper dài tối đa 31mm, tối thiểu tuyệt đối là 20mm (không khuyến nghị)

BOM

Qty

Item

Link

14

M3x4Lx5OD heatset inserts

https://aliexpress.com/item/1005006838108683.html

2

F695 bearings

https://aliexpress.com/item/1005008876614749.html

4

M3x6 FHCS

https://aliexpress.com/item/1005006860602257.html

4

M3x8 SHCS/BHCS

https://aliexpress.com/item/1005006869763828.html

4

M3x30 SHCS/BHCS

https://aliexpress.com/item/1005006869763828.html

2

20t gt2 6mm drive pulleys

https://s.click.aliexpress.com/e/_oECuLOS*

* Link affiliate từ SilencedFrost

Thiết lập in (Print settings)

• In đúng theo hướng đã đặt sẵn (Print as oriented)

• Không cần supports

• 5 walls

• 30% TPMS-D infill

• 2 infill multiline

• ASA/ABS tối thiểu, vì motor sẽ nóng và cụm này chịu lực căng lớn
  (tuyệt đối tránh PLA và PETG)

• Nếu bạn anneal, nhớ lắp heatset inserts trước

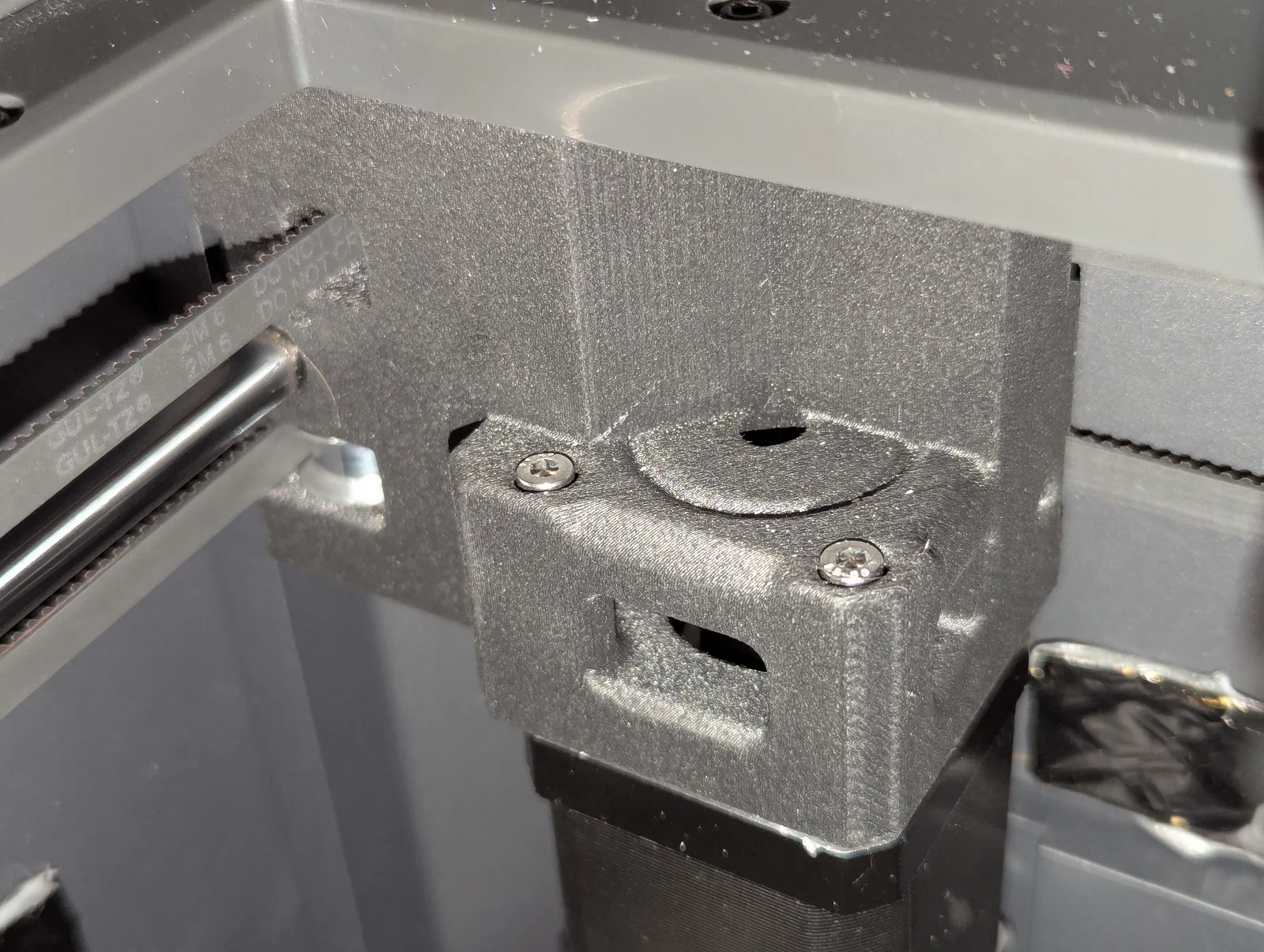

Lắp đặt (Installation)

Phần này khá phức tạp và lòng vòng, mà mình cũng lười viết chi tiết. Bạn theo guide này, nó sẽ chỉ cách tiếp cận motor brackets: https://wiki.elegoo.com/Centauri-carbon/how-to-replace-the-x-axis-and-y-axis-linear-bearings

Gửi feature request ở đây!
