Ốp đầu in γ (gamma) cho Elegoo Centauri Carbon

Một mẫu toolhead cover/cowling thiết kế từ đầu cho Centauri Carbon, tối ưu về khối lượng và độ bền. Cái tên hơi “nhạt” là do liên hệ tới ngôi sao trong chòm Centaurus, và đây là bản thiết kế cover “scratch” thứ ba (γ là chữ cái thứ ba trong bảng chữ cái Hy Lạp) sau cover zin và bản SE3D design.

Vì sao nên in cái này?

TL;DR: Nhẹ hơn các lựa chọn khác mà vẫn đủ cứng để mình làm vậy mà không hư:

Ưu điểm chính:

• Chỉ 95g so với 99g của cover SE3D và 120g của cover zin (tính cả fan)

• Nam châm được lắp trong các chốt côn (tapered pegs) nên không phụ thuộc vào dung sai in để có liên kết chắc, không rung lạch cạch

• Không có lớp vỏ mỏng manh ôm quanh carriage và tay dao cắt filament

• Có các gân gia cường nên rất cứng. Nắp trước khó bẻ cong khi in ABS và sẽ không gãy

• Không có chi tiết mỏng “yếu” che cản luồng part cooling

• Dễ tiếp cận extruder, các đầu nối hotend, v.v.

• Điểm bắt ốc ở phía trước nên không phải in lại nguyên cái cover chỉ vì một cột mỏng bị gãy

• Dùng được với cả constellation extruder lẫn extruder zin

Để hình dung độ tin cậy của mount nam châm: mình có thể kéo cả gantry chỉ bằng cách nắm cái cover:

Vật tư:

• Ốc zin cho phần cowling/cover giữa và sau. Tuỳ chọn nhưng khuyến nghị: thay 3 con ốc button head cap bằng ốc m3x12 countersunk, nhưng không bắt buộc.

• 2 con ốc máy M3 dài 6–8 mm hoặc vít tự ren 3mm (ưu tiên đầu countersunk)

• 8 viên nam châm đĩa 6x3 mm (kích thước Voron tiêu chuẩn). N42 hoặc N52 có vẻ hợp nhất; mình chưa thử với nam châm yếu hơn loại N35.

Hướng dẫn in & lắp ráp:

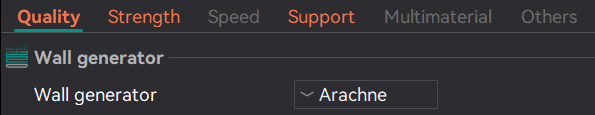

In bằng ABS hoặc tốt hơn, 4 walls và 5–6 lớp top/bottom. Mình dùng adaptive cubic infill 50% nhưng infill 25–50% đều ổn. KHÔNG BẬT SUPPORT — toàn bộ support cần thiết đã được dựng sẵn trong model. In layer height 0.2mm. Lưu ý: support dựng sẵn có vẻ slice không đúng với classic wall generation. Nếu bạn không dùng sẵn, hãy bật arachne wall generator:

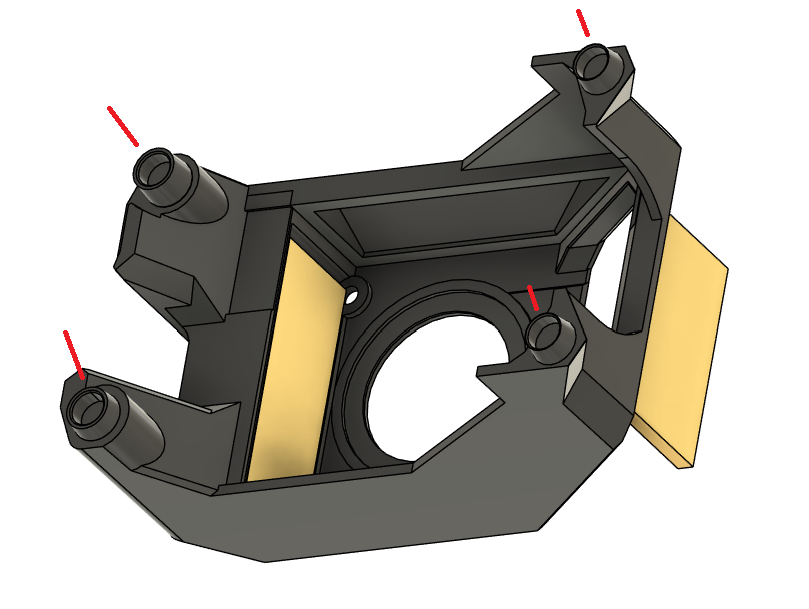

1. Gỡ phần support dựng sẵn màu vàng. Thường lấy ra khá nhẹ nhàng.

2. Dán nam châm vào 4 lỗ được đánh dấu màu đỏ, đồng thời dán thêm 4 viên vào các lỗ lõm tương ứng ở nắp sau. Nhớ kiểm tra cực nam châm (polarity) để chắc chắn lắp khớp trước khi dán!

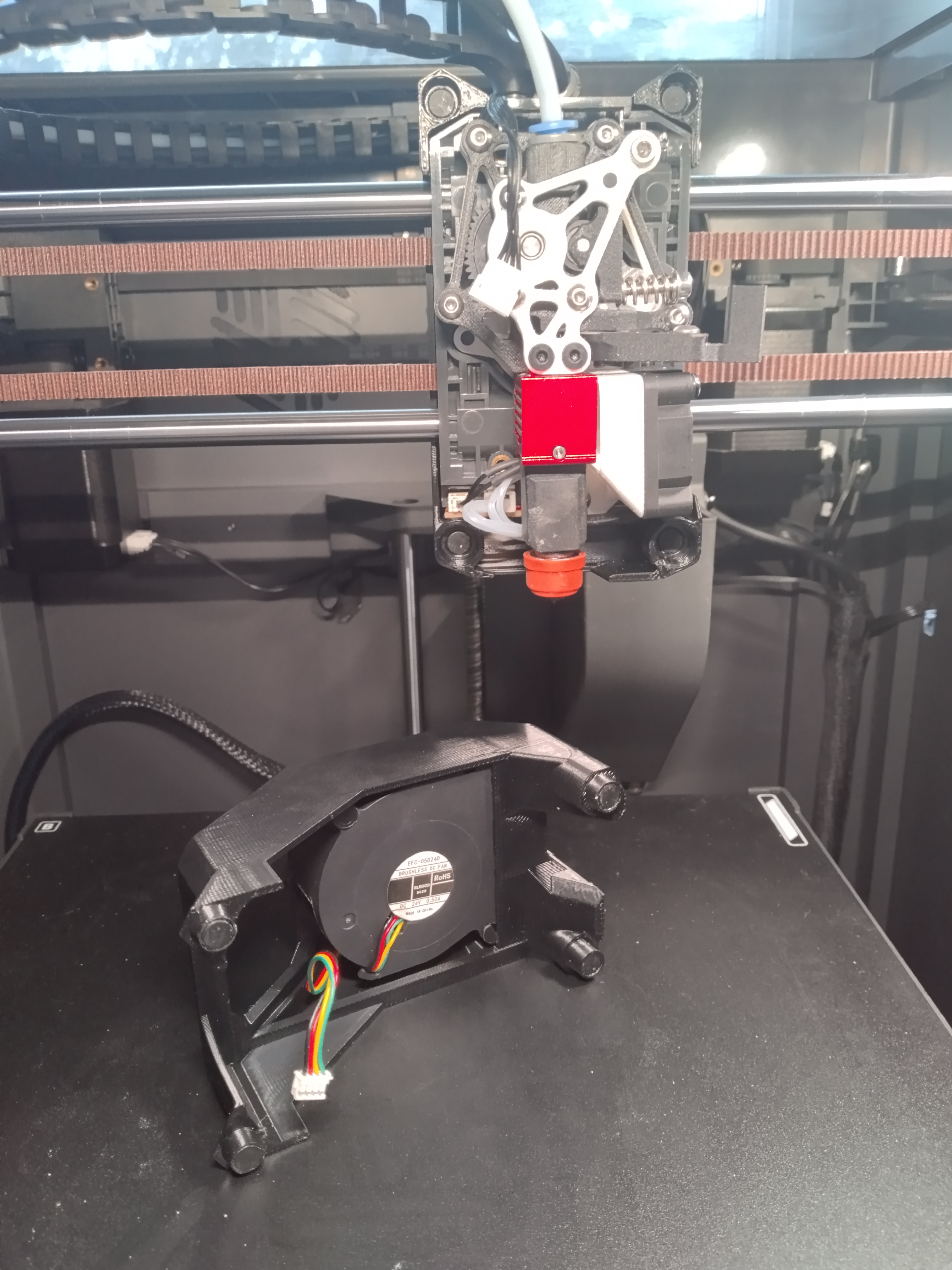

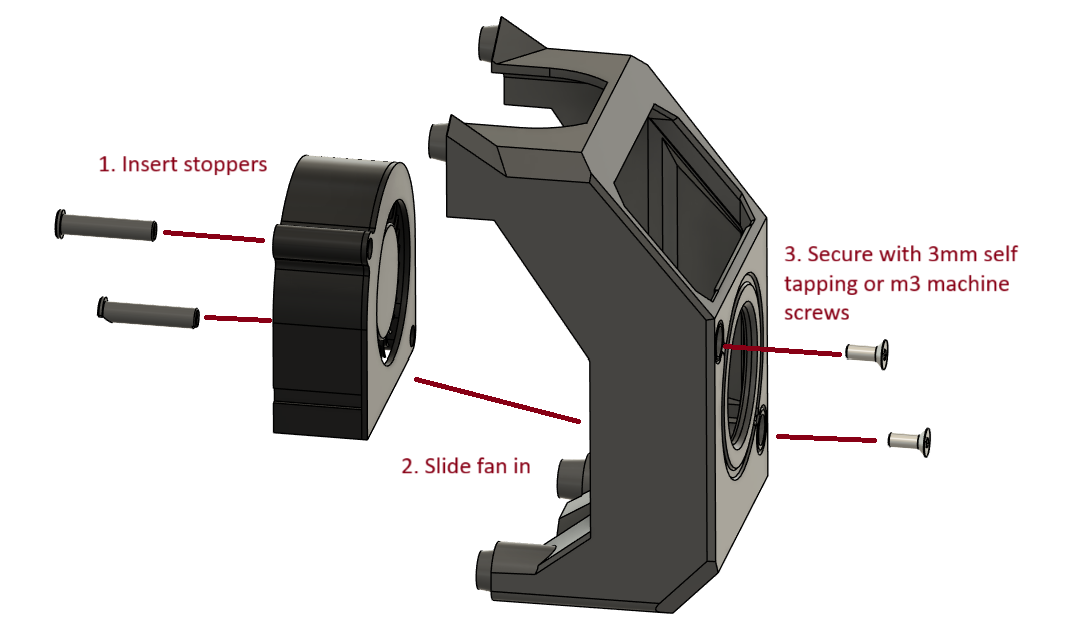

3. Làm theo các bước lắp ráp như hình để gắn fan. Luồn các “stoppers” vào lỗ fan từ phía sau; cái có rãnh (notch) cho vào lỗ dưới để không bị cấn khi đưa fan vào. Đưa fan vào nắp trước rồi trượt xuống dưới vào rãnh. Sau đó siết bằng vít tự ren hoặc

Mình cũng có kèm một phiên bản không có hoạ tiết lõm tròn trang trí ở mặt trước, và đã cập nhật support dựng sẵn có thêm tay cầm giúp tháo ra dễ hơn

Changelog

update 1/4/26: Tăng dung sai các lỗ nam châm phía dưới vì đôi lúc bị chật không vừa, chỉnh model theo bộ CAD carriage độ chính xác cao hơn do Elegoo cung cấp nên fit sẽ cải thiện rõ. Đồng thời làm cột fan phía sau dạng đầu lục giác để có thể siết bằng cờ-lê.

Update 9/24/25: sửa lỗi canh vị trí support dựng sẵn trên bản cowling trước có vòng tròn (w/circle) phát sinh ở lần chỉnh trước

Update 9/18/25: thêm tay cầm cho support tháo rời để gỡ dễ hơn, thêm phần khoét để chừa thêm khoảng hở cho hotend fan khi dùng constellation CS
