Bộ đùn Constellation cho Elegoo Centauri Carbon + hotend TZ

Mô tả

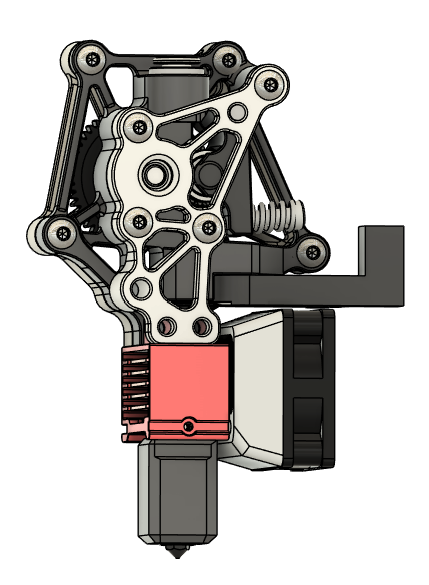

Thiết kế mới được thử nghiệm kỹ lưỡng, lấy cảm hứng từ thiết kế Sherpa mini! Bộ đùn này thay thế bộ đùn centauri carbon gốc và cho phép sử dụng các hotend loại Bambu Lab clone với các đầu phun có thể thay thế (thường được bán là TZ2.0, TZ3.0, TZ4.0, v.v.) cũng như bất kỳ hotend nào tương thích với X1C.

Bạn sẽ nhận được:

• Không còn đầu phun bị cong! Không giống như CC hotend, TZ2.0-4.0 có khối nhiệt được hỗ trợ, chắc chắn hơn
• Giảm 23% trọng lượng bộ đùn. (66,9 g cho bộ đùn gốc so với 51 g cho constellation HF) TZ hotends cũng nhẹ hơn 12g so với CC hotend
• Phụ tùng thay thế có sẵn dễ dàng hơn
• Đầu phun V6 tiêu chuẩn (trên constellation HF và SF)
• Khả năng thay đổi đầu phun nhanh chóng giống Revo (trên constellation CS)
• Truy cập bộ đùn dễ dàng hơn để xử lý tắc nghẽn

Tại sao lại có tên gọi và phối màu render? Nó phù hợp với cách đặt tên các vật thể trên bầu trời của Elegoo và các lỗ vít gợi cho tôi nhớ đến một chòm sao.

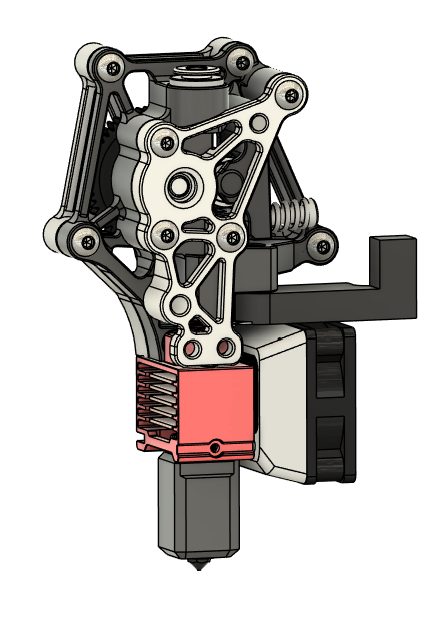

Các phiên bản

Có ba phiên bản đã được thử nghiệm tính đến ngày 17/9/25:

• Constellation HF: Hệ thống lưu lượng cao sử dụng hotend TZ1.0-3.0, bộ mở rộng vùng nóng chảy và đầu phun V6. Hiện tại đã thử nghiệm với lưu lượng PLA+ lên tới 42 mm^3 trước khi bị thiếu đùn (nhiều hơn 30% so với gốc!). Tổng chi phí $25-35
• Constellation SF: Hệ thống lưu lượng tiêu chuẩn, linh hoạt, chi phí thấp sử dụng hotend TZ1.0-3.0, đầu phun V6 và không có bộ mở rộng vùng nóng chảy. Tổng chi phí $15-25.

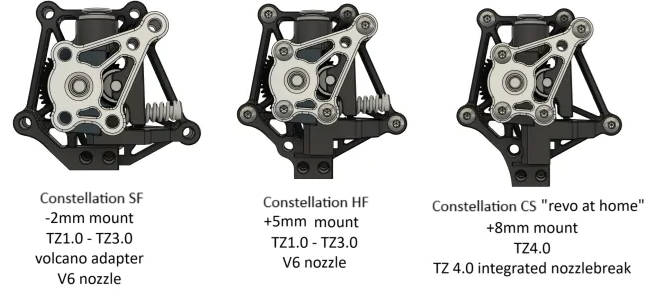

• Constellation CS: Hệ thống lưu lượng tiêu chuẩn, chủ yếu nhắm vào hotend TZ4.0, cho phép thay đổi đầu phun nhanh chóng giống Revo. Phiên bản này cũng tương thích với bất kỳ hotend nào có thể sử dụng trên Bambu Lab X1C, P1S, P1P, v.v. Tổng chi phí $25-35.

BOM

Các thành phần cơ bản cho cả ba phiên bản như sau.

• Các bộ phận từ bộ đùn gốc (bánh răng, chốt, bộ cắt sợi, v.v.) Để được hướng dẫn tháo gỡ, hãy làm theo hướng dẫn này đến bước 10
• một hotend Bambu clone
• 2 vít M3x6 BHCS
• 2 vít M3x8 BHCS
• 3 vít M3x16 BHCS
• 1 vít M3x20 BHCS
• 2 vít M3x24 BHCS
• 10 bộ chèn nhiệt ren xoắn M3, dài 4mm, đường kính ngoài 5mm (kích thước tiêu chuẩn Voron)
• tốt nhất là các vít vai của hotend Bambu, mặc dù các vít gắn hotend Centauri gốc, hai vít M3x14 BHCS, hoặc bất cứ thứ gì đi kèm với hotend TZ của bạn. Xem ghi chú bên dưới*
• Tôi rất khuyến khích mua thêm vòng bi MR84 cho bánh răng dẫn động. Các vòng bi trên vỏ bộ đùn của tôi bị kẹt, và trừ khi bạn biết mình đang làm gì, bạn có thể làm hỏng chúng trong quá trình tháo gỡ.
• Đầu nối Bowden ECAS04.

Các bộ phận bổ sung dành riêng cho Constellation HF:

• Bộ mở rộng vùng nóng chảy như MZE của Trianglelabs

Các bộ phận bổ sung dành riêng cho Constellation SF và CS:

• 1 bộ chèn nhiệt bổ sung
• 1 vít M3x24 BHCS bổ sung.
• 2 vít M2.5, dài 4-6 mm, để cố định quạt tản nhiệt hotend vào hotend.

* Vít gắn hotend Bambu thật là vít M3 ren một phần với một vùng không ren 3,17 (1/8") thay vì 3,0 mm tiêu chuẩn hơn, lỗ trên hotend TZ giống như lỗ 3,2 mm trên hotend Bambu OEM nhưng vít được cung cấp có lỗ 3mm tiêu chuẩn, vì vậy có một chút lỏng lẻo trừ khi bạn sử dụng vít từ Bambu. Nếu muốn, bạn có thể có độ khít hơn bằng cách quấn 1-3 vòng băng Kapton quanh phần không ren của vít.

File step bao gồm vị trí cho vít và bộ chèn nhiệt. Nếu bạn không chắc cách lắp ráp, hãy làm theo file step (phiên bản HF có độ dài vít chính xác, v.v.) hoặc tham khảo hướng dẫn lắp ráp của sherpa mini, rất tương tự. Tôi đang trong quá trình chuẩn bị tài liệu lắp ráp.

Cài đặt in

KHÔNG CẦN HỖ TRỢ - có một bộ phận hỗ trợ có thể tháo rời được tích hợp vào tấm dưới của bộ đùn nơi có bánh răng truyền động của động cơ. Đây là bộ phận hỗ trợ duy nhất trong mô hình.

khuyến nghị sử dụng đầu phun 0.4mm và chiều cao lớp 0.2 mm (xem hướng dẫn sherpa để biết cài đặt chi tiết hơn). Bạn có thể gặp sự cố với bộ phận hỗ trợ tích hợp nếu bạn đi chệch khỏi điều này. Đường dẫn sợi là một hồ sơ hình lục giác được tối ưu hóa, nhưng bạn có thể cần phải làm sạch cẩn thận các lỗ trên cánh tay căng nếu dung sai máy in của bạn chưa được tinh chỉnh hoàn hảo.

Ghi chú riêng cho CS và SF:

Constellation CS

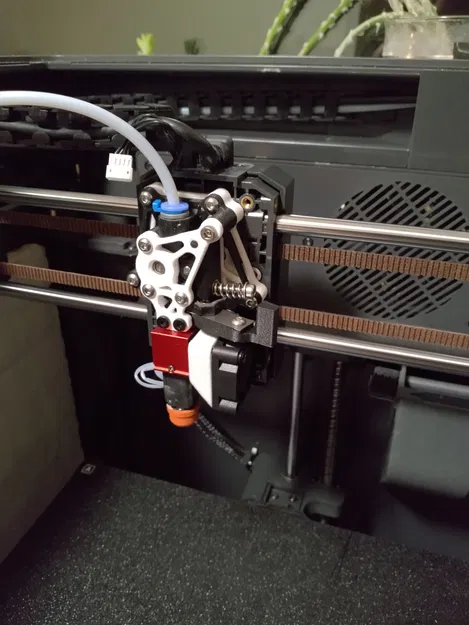

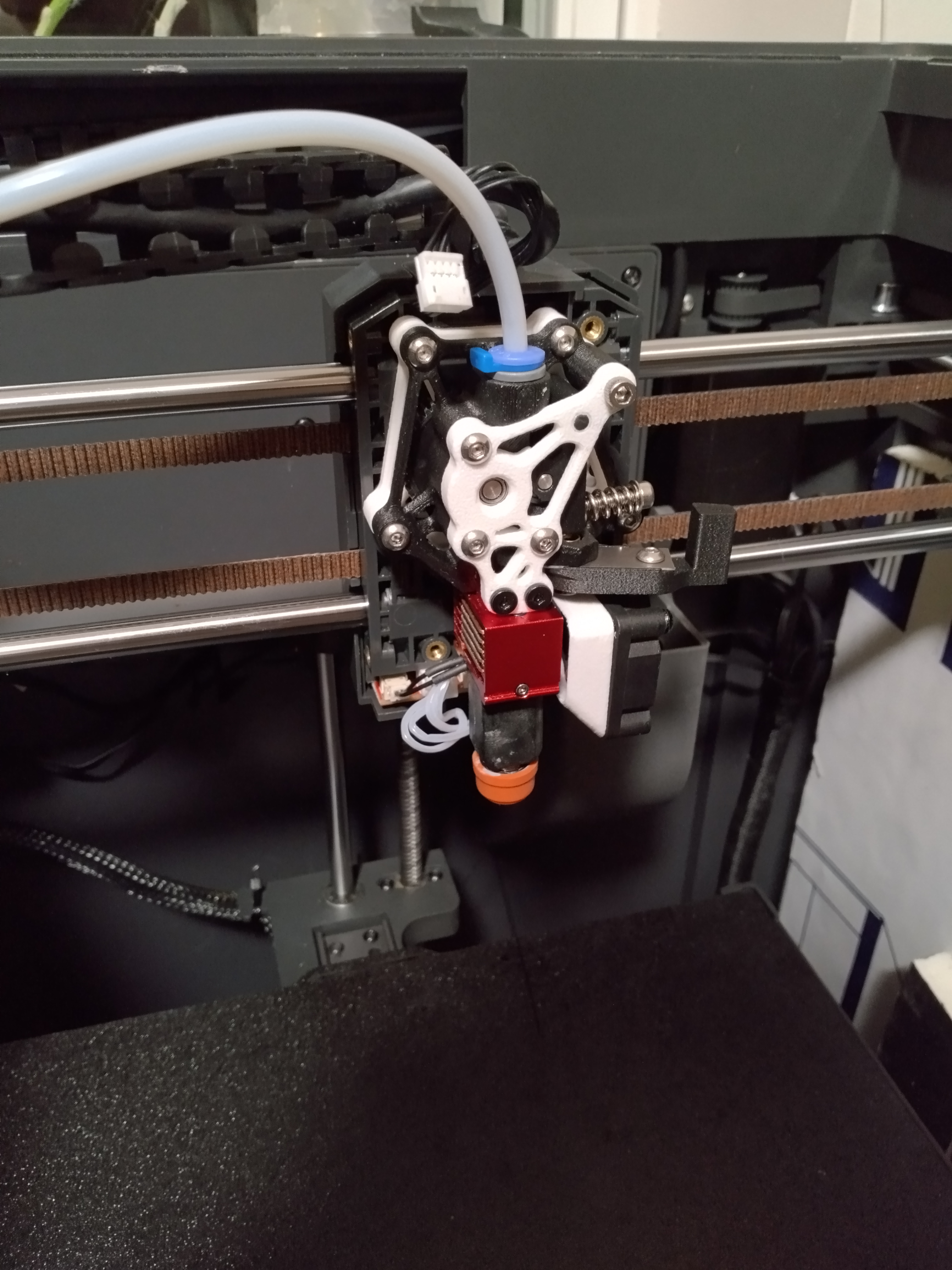

Đã thử nghiệm, quạt hơi chật nhưng hoạt động tốt.

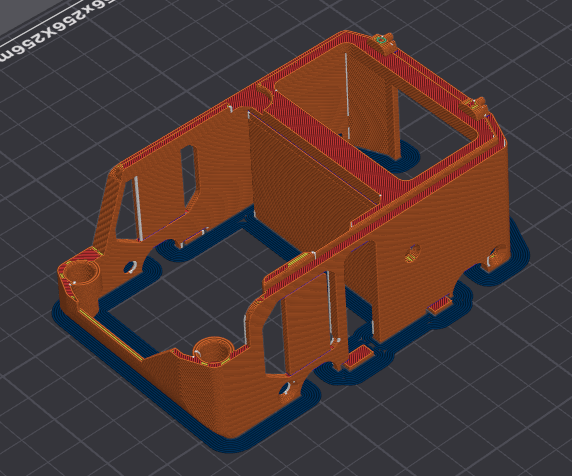

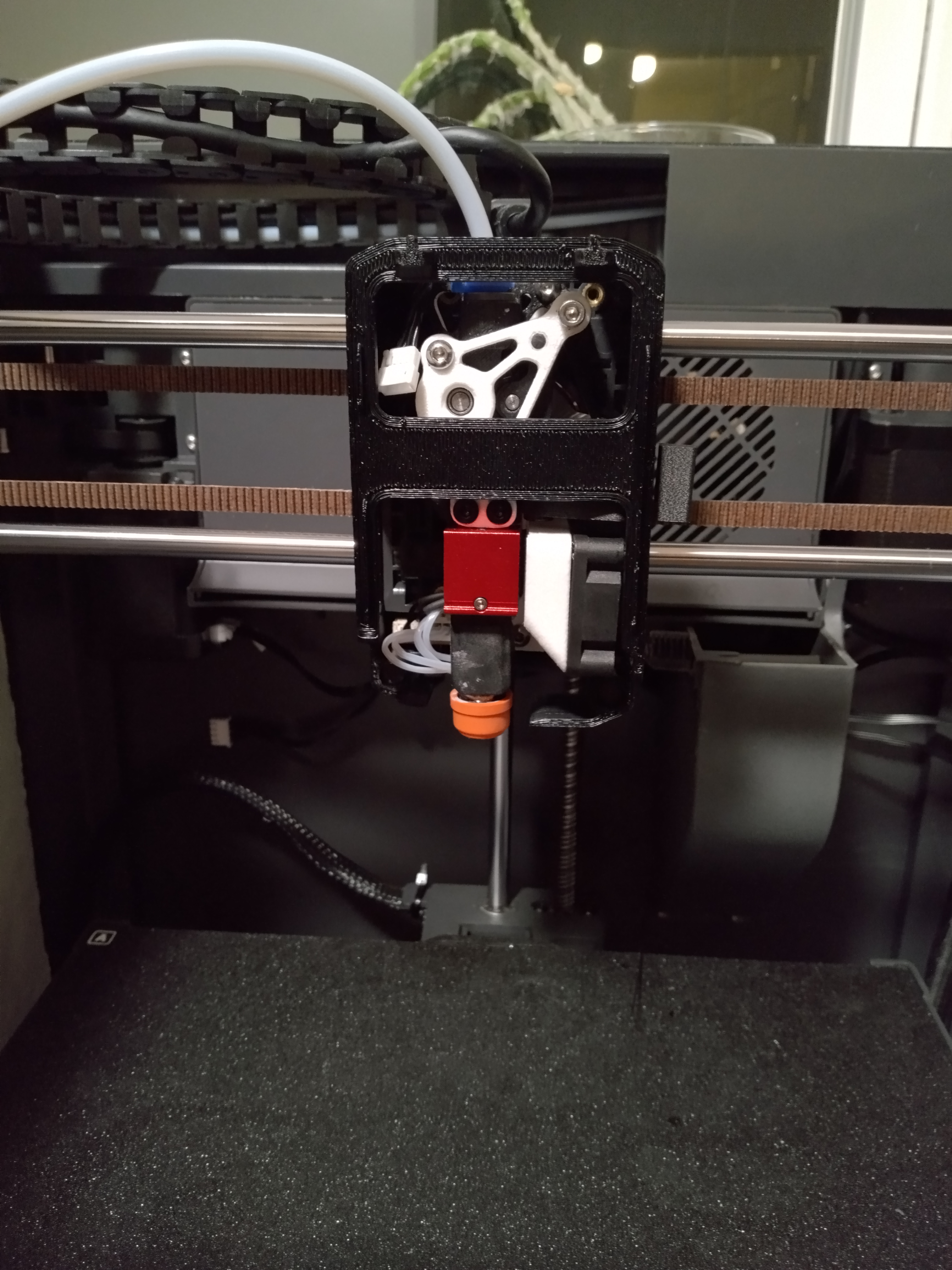

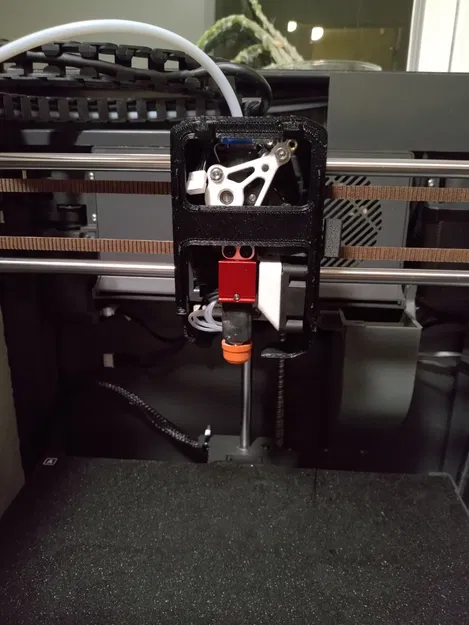

Vị trí cánh tay sợi di chuyển vài mm nên nắp giữa gốc sẽ không hoạt động. có lẽ là lựa chọn tốt hơn nhưng bạn cũng có thể in mô hình nắp giữa có trong thư mục CS nếu bạn muốn giữ nắp trước gốc. . Nó có bộ phận hỗ trợ tích hợp, in theo hướng được hiển thị bên dưới với một chiếc diềm. Nắp sử dụng nam châm tròn 6x3mm kích thước Voron. Nó có thể dễ dàng sửa đổi cho các kích thước nam châm khác nếu cần.

Đây là video về việc thay đầu phun nhanh chóng trên constellation CS và hotend TZ4.0. Tôi bị viêm khớp nên đã dùng cờ lê 9mm để cầm đầu phun tốt hơn nhưng có lẽ bạn cũng có thể dùng ngón tay.

Constellation SF

Phiên bản này là một hệ thống chi phí thấp cho TZ 1.0-3.0 với đầu phun M6 nhưng không có bộ mở rộng vùng nóng chảy. Các ghi chú chung giống như CS, nhưng không cần nắp in. Ống dẫn quạt giống như CS. Chưa có tài liệu chi tiết nào sẵn sàng chờ kiểm tra.

Chỉnh sửa ngày 12/9/25: sửa độ sâu lỗ trên bộ chèn nhiệt đáy của tấm sau, từ 2mm thành 5mm Chỉnh sửa ngày 15/9/25: Sửa đường kính lỗ gắn hotend không chính xác trên Constellation CS, bộ chèn nhiệt bây giờ sẽ vừa vặn

Chỉnh sửa ngày 17/9/25: Làm cho lỗ cho ống PTFE sâu hơn một chút ở tấm giữa trên cả 3 phiên bản để giảm tình trạng ECAS fitting bị tuột ra, sửa kích thước lỗ gắn hotend phía trước trên CS và SF, sửa bộ cắt sợi CS và SF, sửa bộ căng trên cả 3 để cải thiện khả năng giữ chốt
