Thanh cản bảo vệ printhead Elegoo Centauri Carbon (bumper bar)

Với nhiều mẫu nắp che printhead nhẹ mà xịn đang có sẵn, nhiều người sẽ muốn chạy máy mà không gắn nắp sau. Làm vậy thì có nguy cơ cái capacitor và heatsink trên PCB bị đập vào một trong các stepper motor ở phía sau máy. Mà trong “cuộc cãi lộn” giữa linh kiện trên PCB với một cục kim loại đặc, thì khỏi nói cũng biết bên nào thắng. Lúc đó bạn sẽ phải thay cả board, hoặc ít nhất là thay vài linh kiện rồi ngồi sửa lại kiểu tỉ mỉ, khá nhức đầu.

Cảm ơn @RobertSamples_345778 và các anh em trong forum OpenCentauri trên Discord đã chỉ ra vấn đề này cho mình.

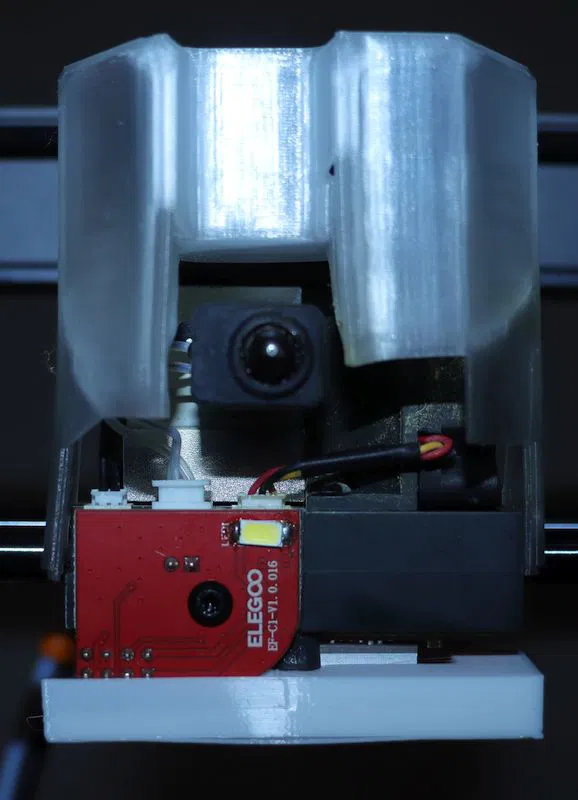

Cái bumper nhỏ này sẽ giúp bảo vệ các phần đó.

Mình in món này bằng Elegoo TPU95 trên Bambu Lab A1. Đây là lần đầu mình thử TPU trên A1 nên chưa tune kỹ lắm, bề mặt còn hơi thô.

Layer height 0.2mm. Five walls bề rộng 0.42mm. Five top layers để đạt độ dày 1mm. Ten bottom layers với độ dày 2mm. 15% cubic infill.

Tốn 5.5 grams filament và mất khoảng 30 phút để in nếu bạn chạy cẩn thận.

Quan trọng: dùng Classic wall generator, thứ tự inner/outer wall. Nếu dùng outer/inner hoặc inner/outer/inner có thể gây ra các đường in bị “treo” (không có đỡ) ở phần bevel thấp bên dưới.

Mục tiêu của các thiết lập này là tạo một lớp vỏ cứng, đặc biệt là ở mặt đáy (khi lắp bumper thì mặt này sẽ trở thành mặt sau), và lõi bên trong mềm hơn.

Phần cứng cần thêm: 1 con ốc M3 x 10 mm, đầu chìm (countersunk).

Cách lắp:

1. Tắt nguồn và rút dây điện ra. Nếu làm khi còn cấp điện, bạn có thể làm chập (short) gì đó trên PCB.

2. Bắt bumper vào phía sau toolhead. Dùng lỗ insert ren ở giữa có sẵn.

3. Test bằng cách đẩy printhead bằng tay, bạn nên di chuyển được qua khu vực poop chute và wiping brush.

4. Nếu thấy ổn, bật nguồn lên và dùng điều khiển để nudge printhead đi quanh.

5. In thử, đồng thời unloading và loading filament.

6. Không khó đâu.
