Elegoo Centauri Carbon Canvas Relocation & Riser

Elegoo Centauri Carbon Canvas Relocation & Riser:

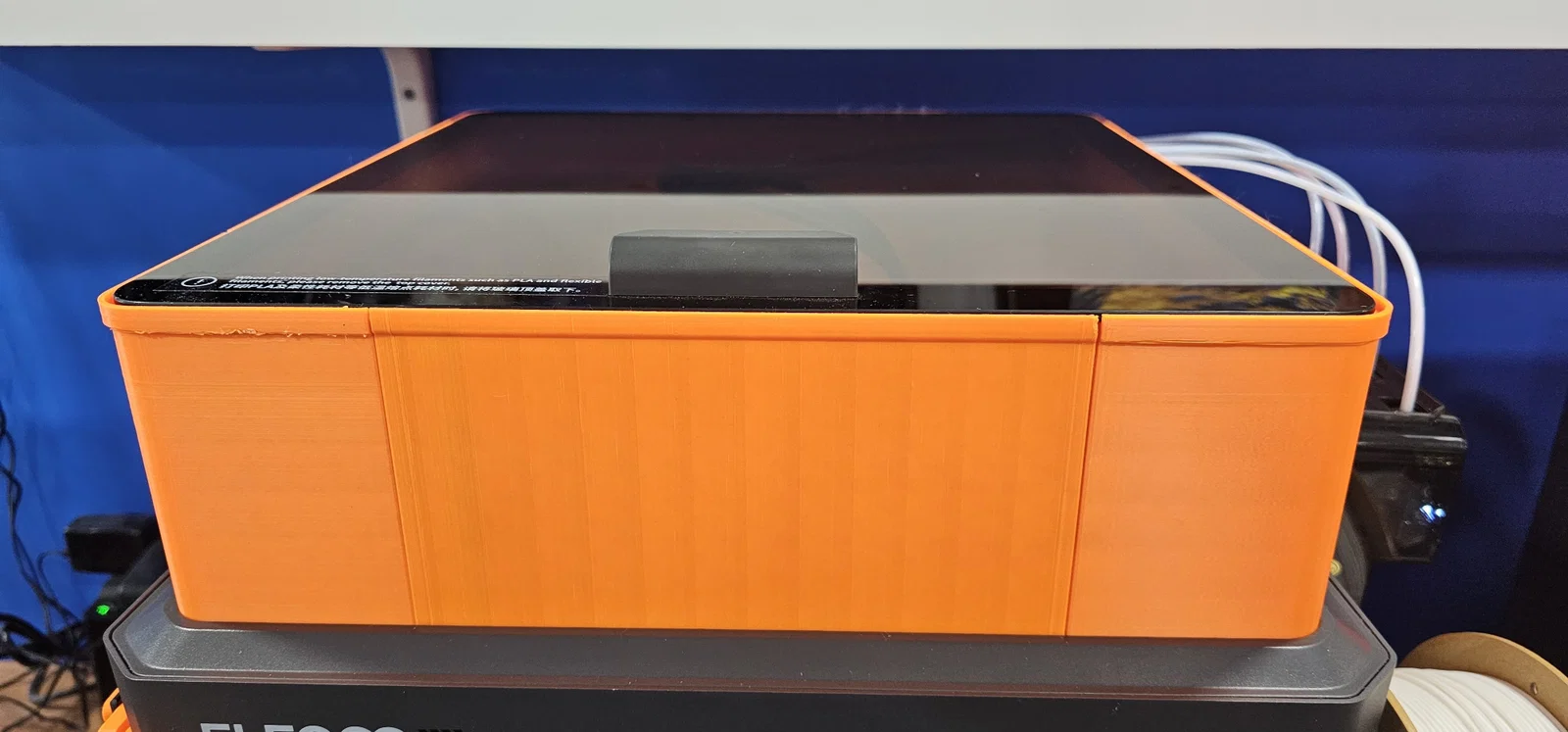

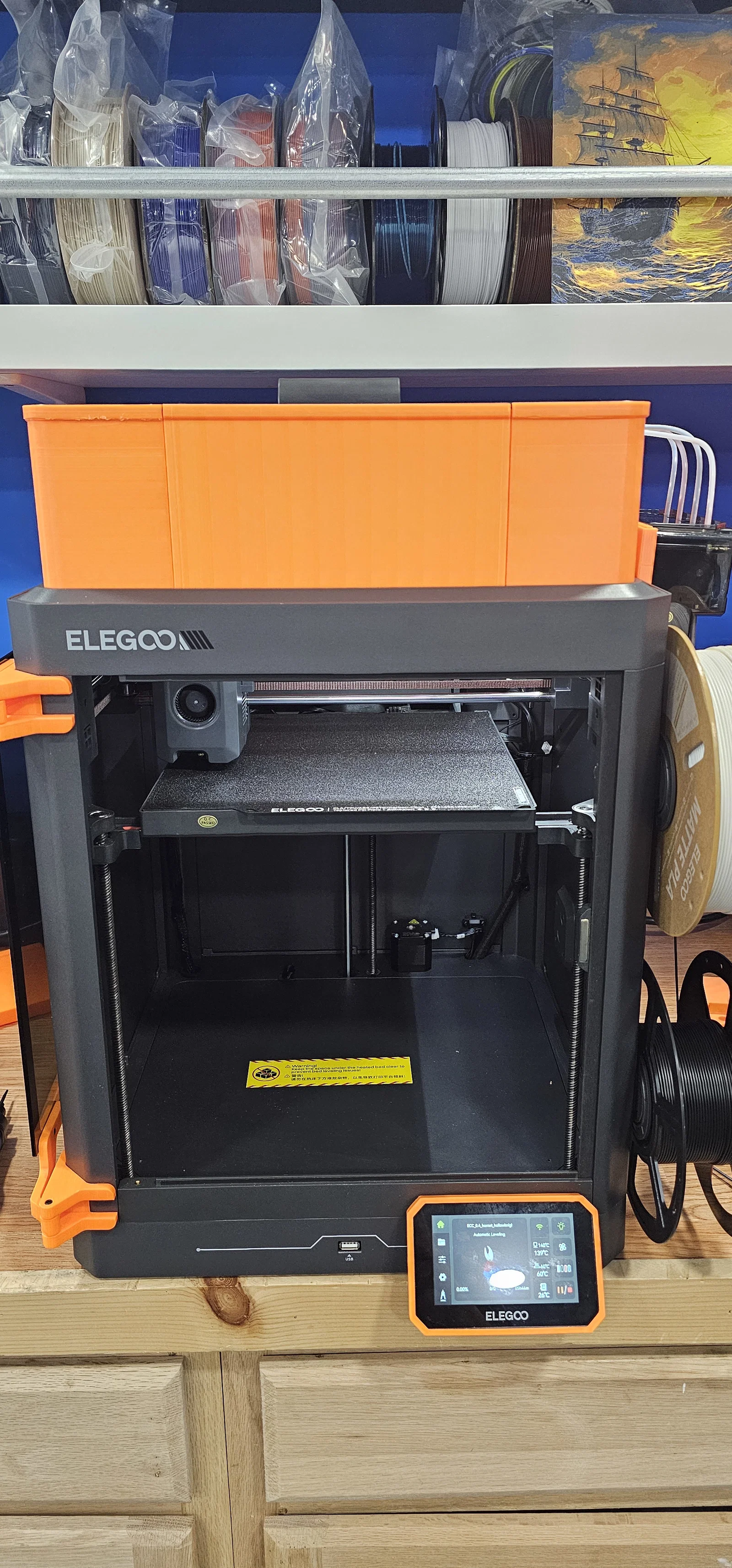

Chi tiết về Riser:

• Tương thích với nắp kính zin ban đầu.
• Chiều cao khoảng ~100mm, gọn gàng hơn nhiều so với nắp che OEM quá khổ của Elegoo.

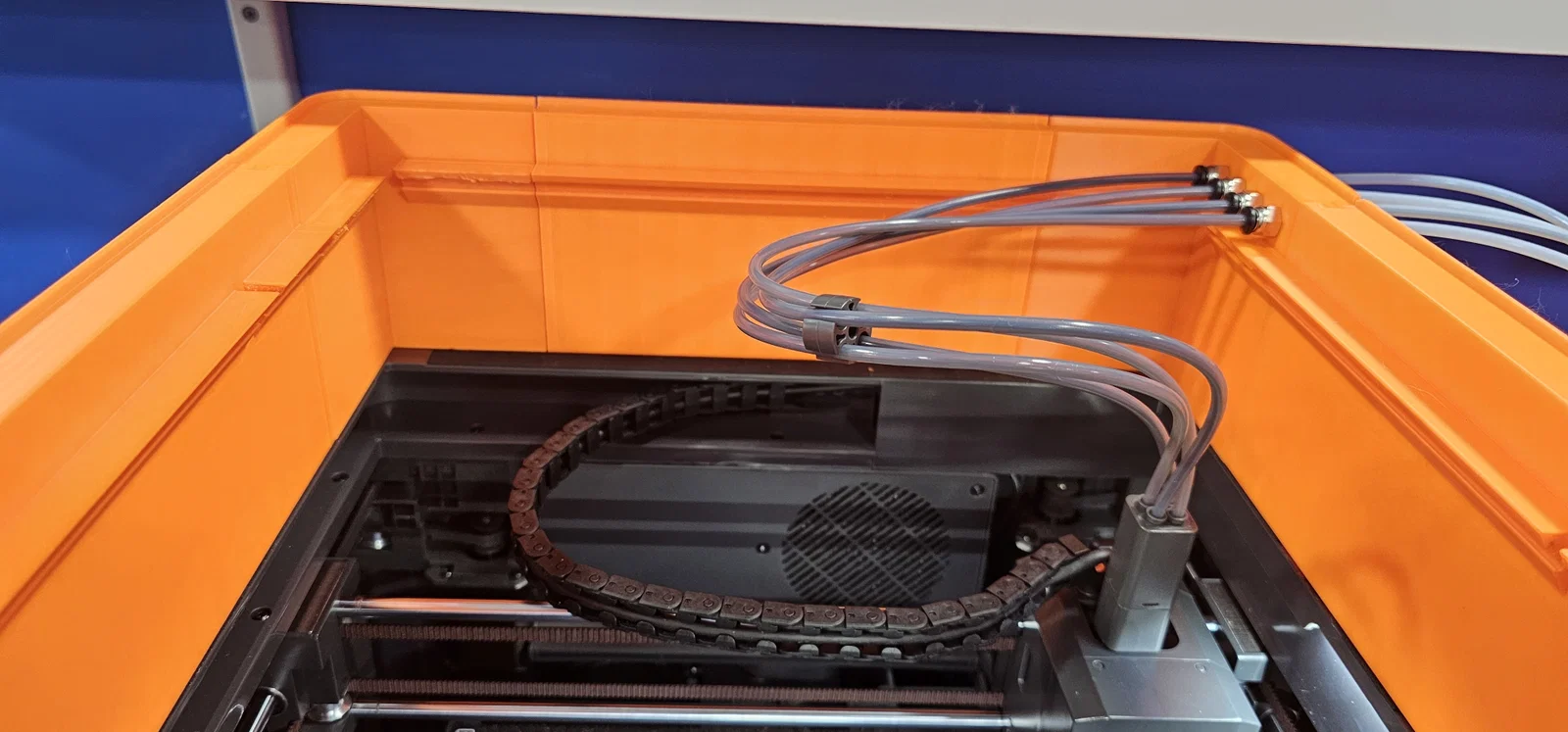

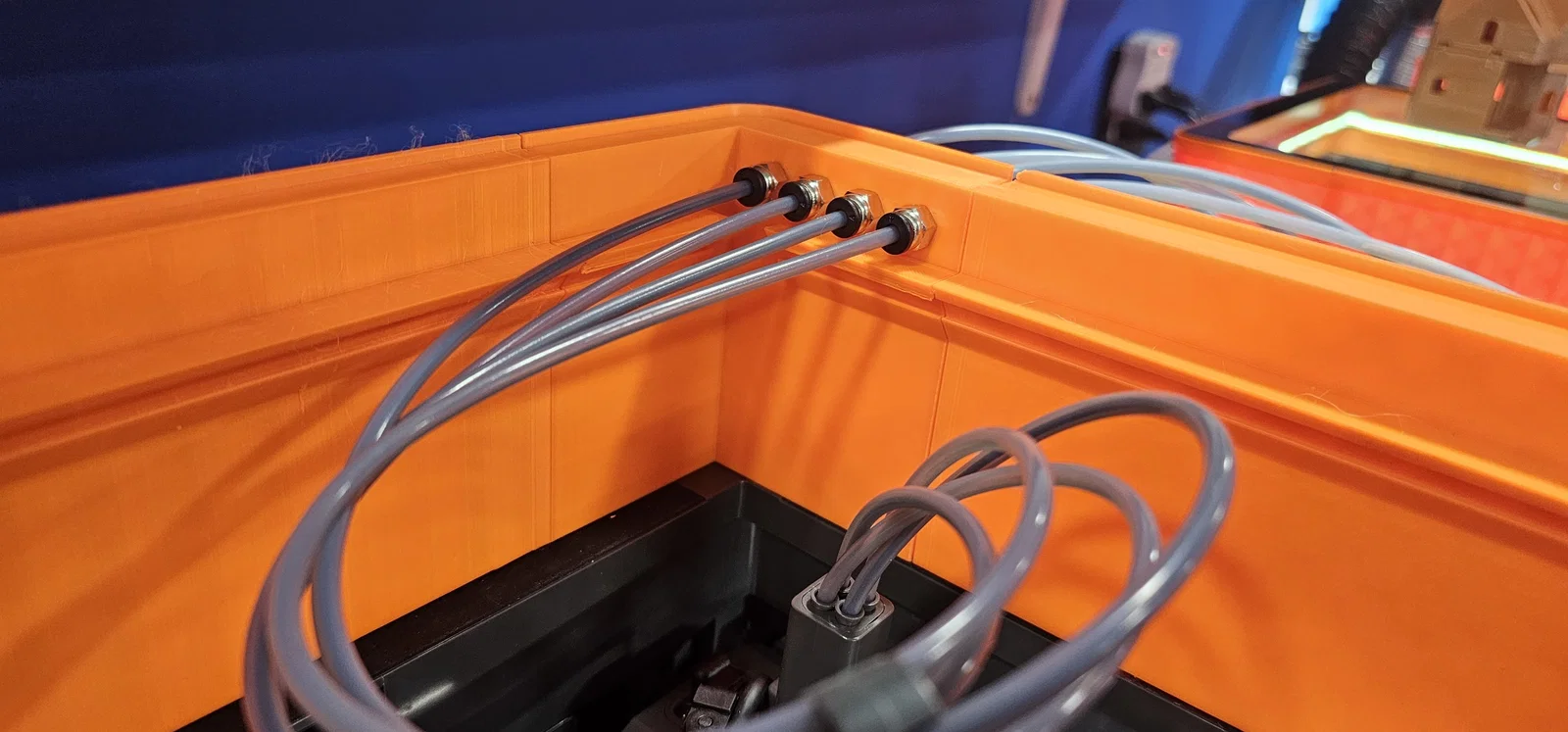

• Có sẵn 4 lỗ đi dây ở góc phía sau bên phải cho ống PTFE.
  • Cần 8 đầu nối nhanh khí nén PC4-M10: https://www.amazon.com/dp/B0F62FZK4R?ref=ppx_yo2ov_dt_b_fed_asin_title
• Có rãnh 45 độ để gắn LED Strip, kèm khe đi dây gọn gàng.
  • Loại LED Strip đã sử dụng: https://www.amazon.com/dp/B0DHV8ZF4R?ref=ppx_yo2ov_dt_b_fed_asin_title

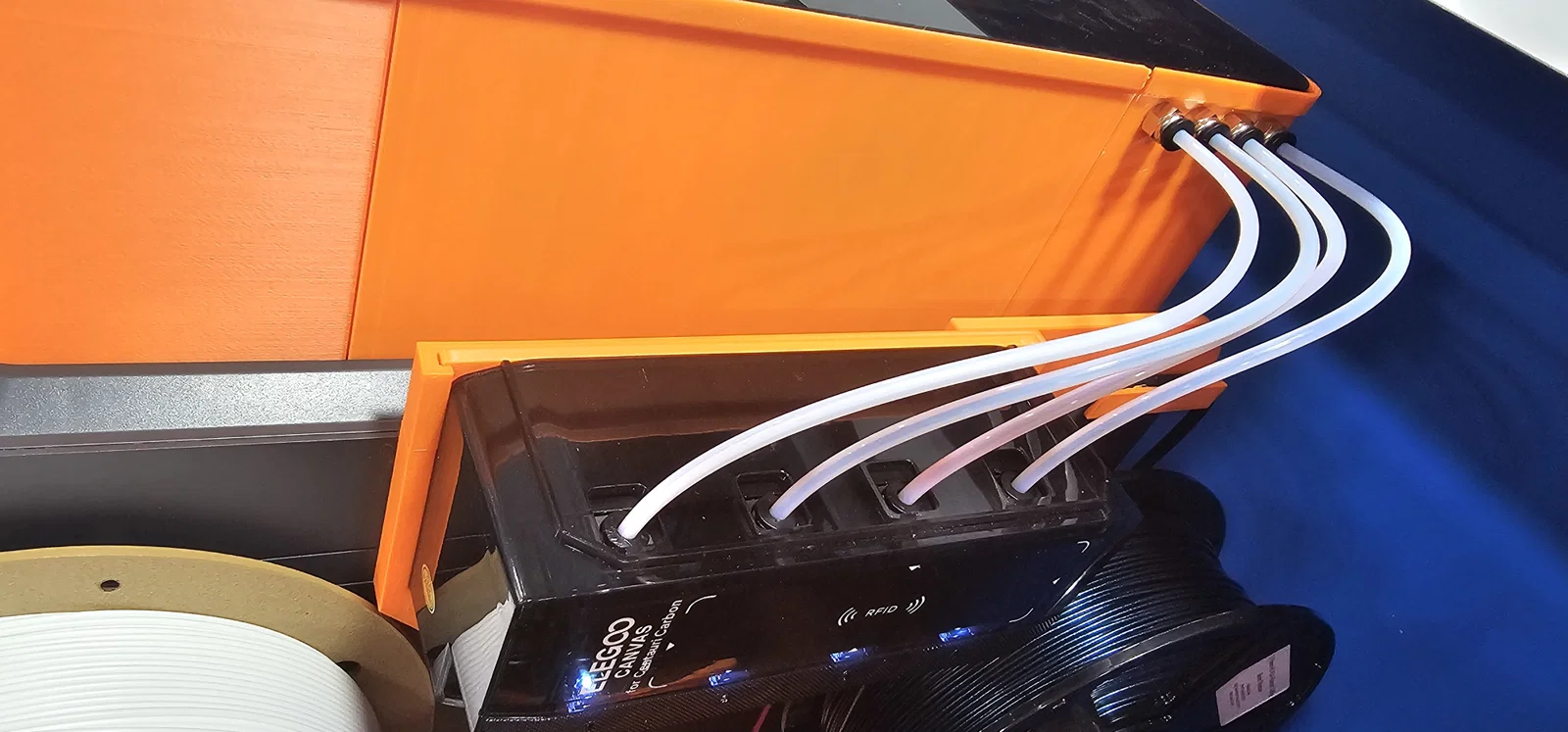

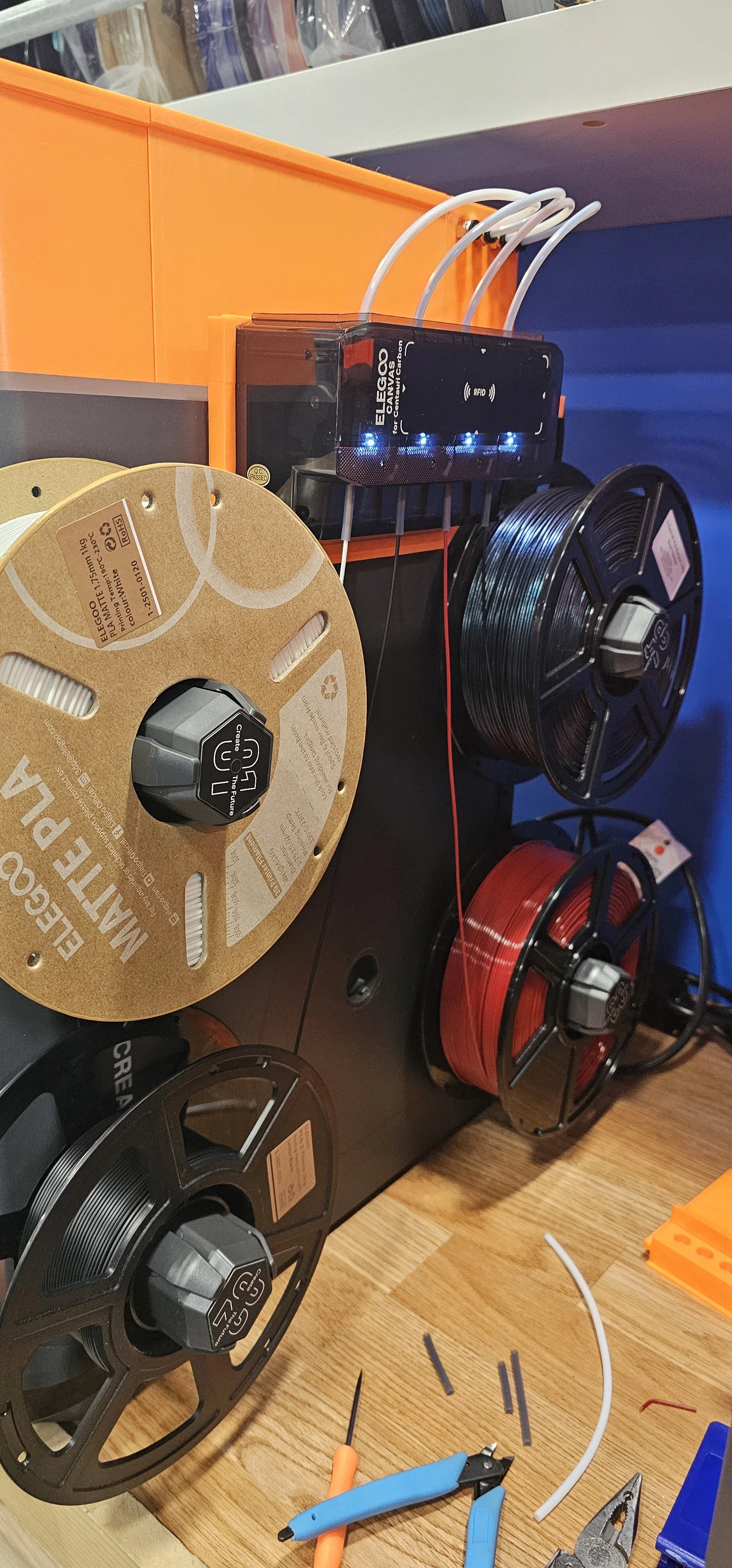

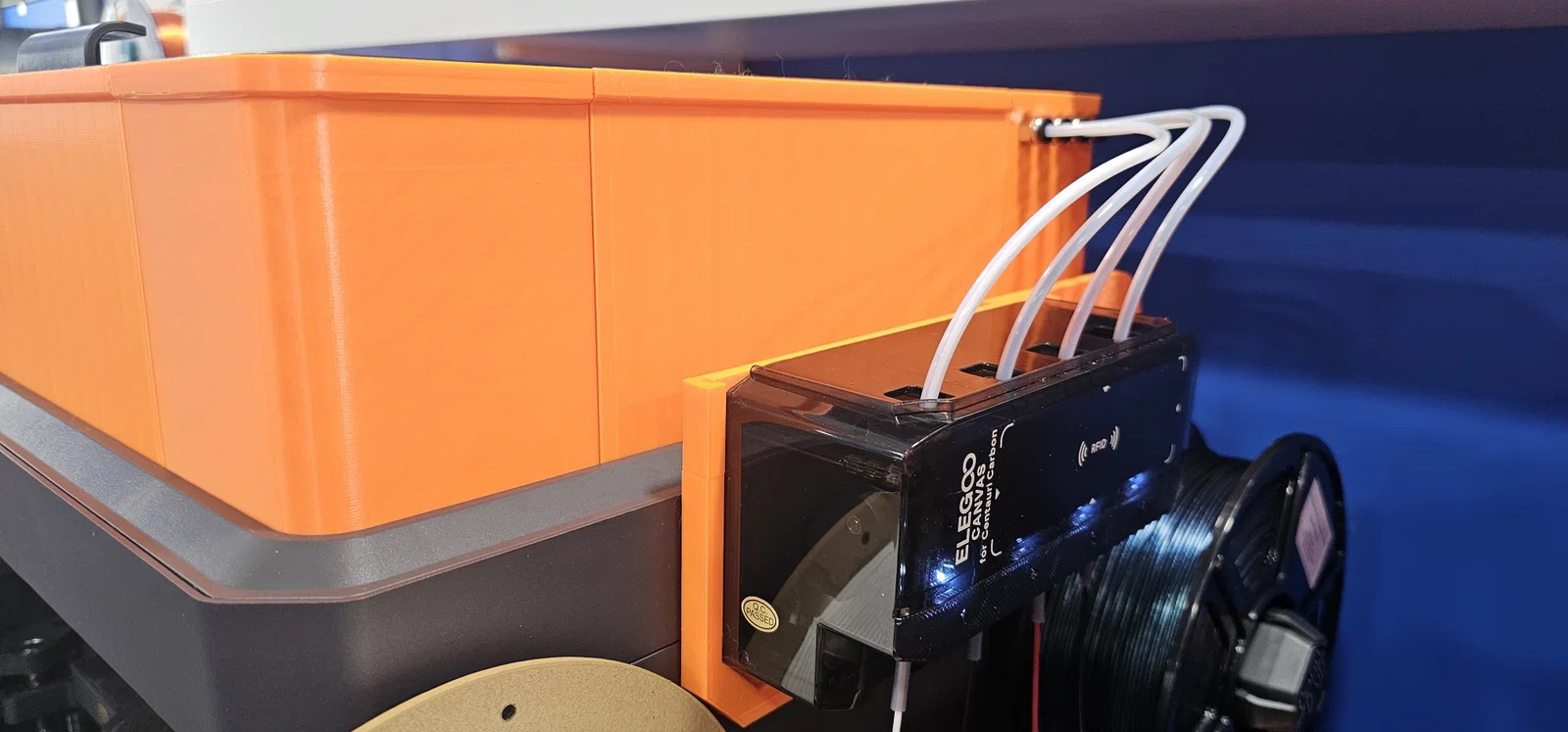

Chi tiết về việc di dời Canvas:

• Đế dock Canvas gắn vào ốc vít chính giữa phía trên, nằm giữa các cuộn sợi nhựa.
  • Có thêm khối chặn cáp giúp giữ dây cáp Canvas, tránh bị vướng vào sợi nhựa hoặc cuộn spool.
• Tấm trượt Canvas cho dock:
  • Gắn vào mặt sau của bộ Canvas để trượt vào dock, giúp tháo lắp bộ Canvas dễ dàng hơn khi cần bảo trì hoặc xử lý sự cố.

Chi tiết giá đỡ LED (Tùy chọn & Yêu cầu hàn):

• Giá đỡ này thay thế cho giá đỡ LED OEM, có tích hợp cổng JST cho đèn LED.
  • Yêu cầu gắn keo cho đầu nối JST.
    • Loại đầu nối JST đã sử dụng: https://www.amazon.com/dp/B0D6KSMK1Q?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_5

Thiết kế Riser được làm lại trên FreeCad, lấy cảm hứng từ Elegoo Centauri Carbon - Top Plate Riser của @3DPrintStuff.

Lưu ý quan trọng:

Đèn LED: Mình sẽ cập nhật thêm ảnh về giá đỡ LED và đèn LED trong vài ngày tới. Mình có sẵn bản thiết kế Riser tương tự nhưng không có bộ Canvas, tuy nhiên mình chưa đăng ảnh để tránh gây nhầm lẫn.

In ấn: Tất cả các bộ phận trong ảnh được in trên máy Elegoo Centauri Carbon bằng nhựa PETG, layer 0.20mm, nhiệt độ đầu in 250°C, nhiệt bàn 70°C, dùng hỗ trợ (supports) dạng Normal / Snug với khoảng cách Z trên dưới là 0.4mm.
