Hộp số giảm tốc này là cách rất hay để minh hoạ cho học sinh/sinh viên thấy tỉ số truyền sẽ “nhân dồn” như thế nào khi xếp chồng (và thiệt ra để trên bàn làm đồ chơi cũng vui nữa).

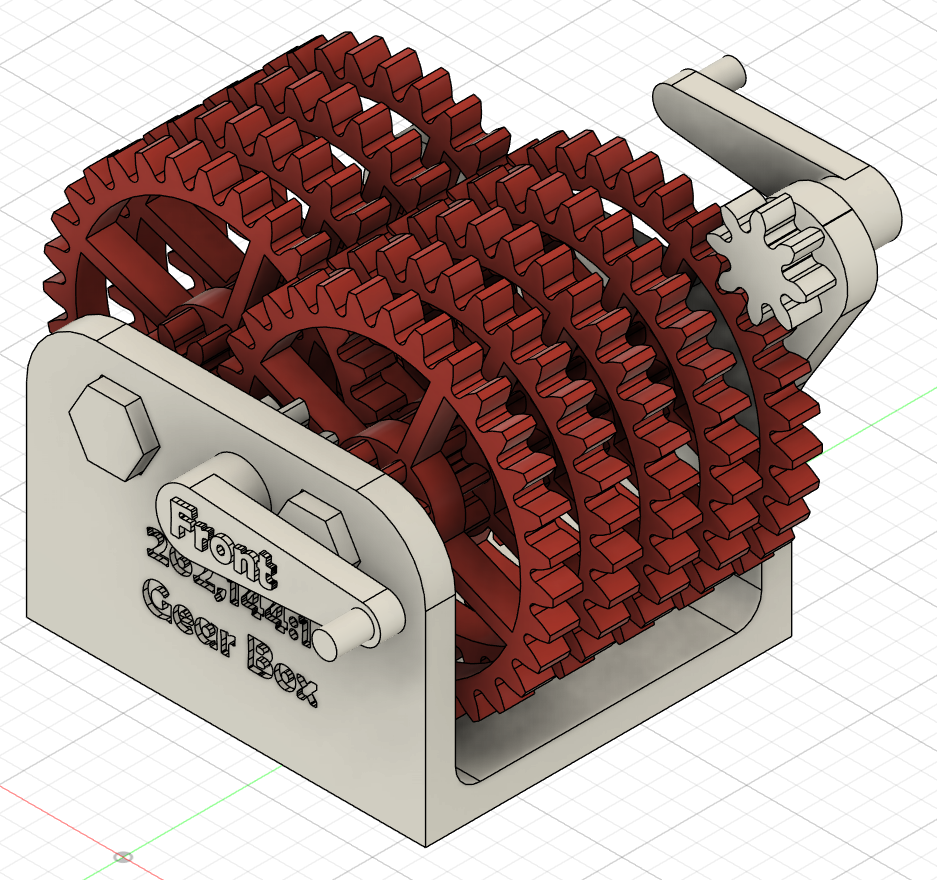

Mỗi cụm compound gear có một bánh răng 32 răng và một bánh răng 8 răng xếp chung, tạo ra tỉ số truyền 4:1. Với 9 bánh răng nối tiếp, tổng tỉ số truyền là 262,144:1 và sẽ cần khoảng 1,145,320 N để quay bánh răng cuối cùng được 1 vòng tròn đầy.

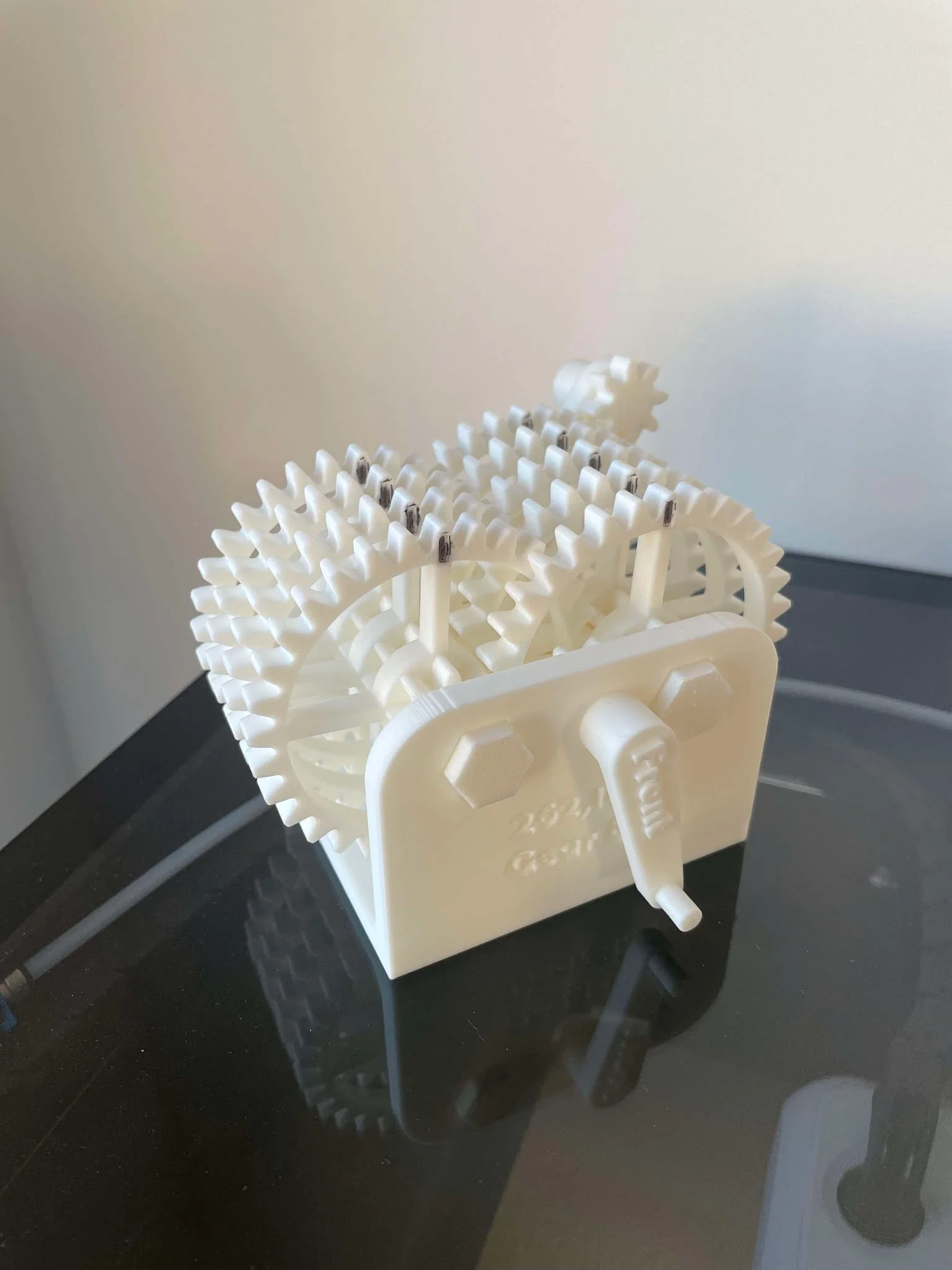

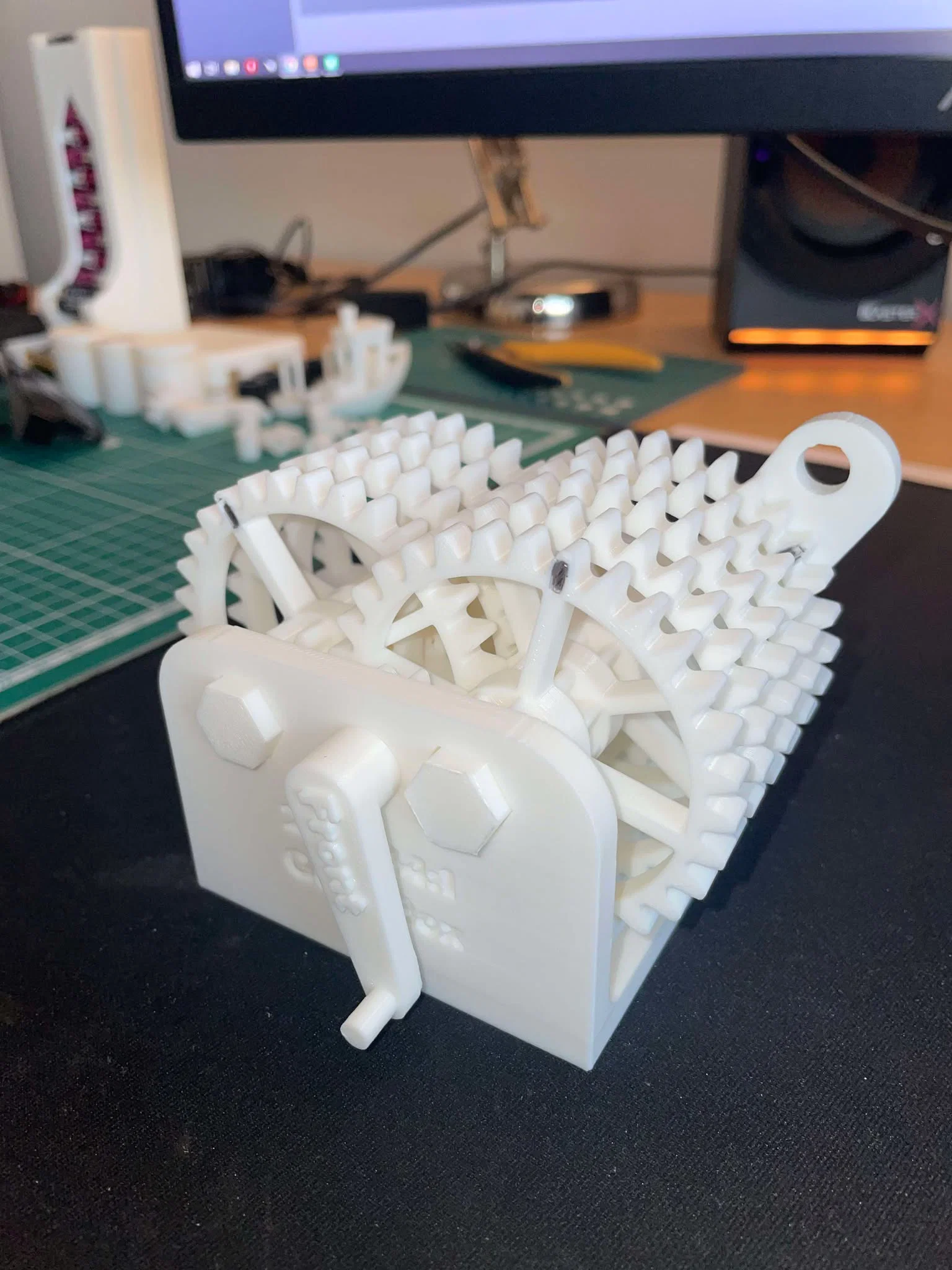

Thiết kế có tay quay ở cả hai đầu của hộp số: một ở “đầu nhẹ” (quay 262,144 vòng thì đầu bên kia mới quay được 1 vòng) và một ở “đầu nặng” (gần như không thể xoay được).
Thiết kế này bình thường sẽ vặn ren hoặc bấm khớp lại dễ dàng. Nếu không khớp thì tăng kích thước các chi tiết cái (female parts) lên 1% là thường sẽ hết kẹt.
Nếu bạn muốn tháo bớt bánh răng để giảm tỉ số truyền, bạn có thể thay mỗi bánh răng bị tháo bằng 1 shim để giữ cho các răng ăn khít. Trên bánh răng cũng có một rãnh nhỏ để bạn tô màu và canh thẳng hàng, giúp nhìn rõ sự khác nhau về tốc độ và hành trình của các bánh răng.
------------------------------
Print settings:
- 0.2mm layer height
- Supports on the stand and both handles
- 2 walls & 15% infill
Thông số in
- Định dạng
- 3mfstl
- Số file mô hình
- 10
- Tổng dung lượng
- 2,5 MB
- File lớn nhất
- 591,2 KB
