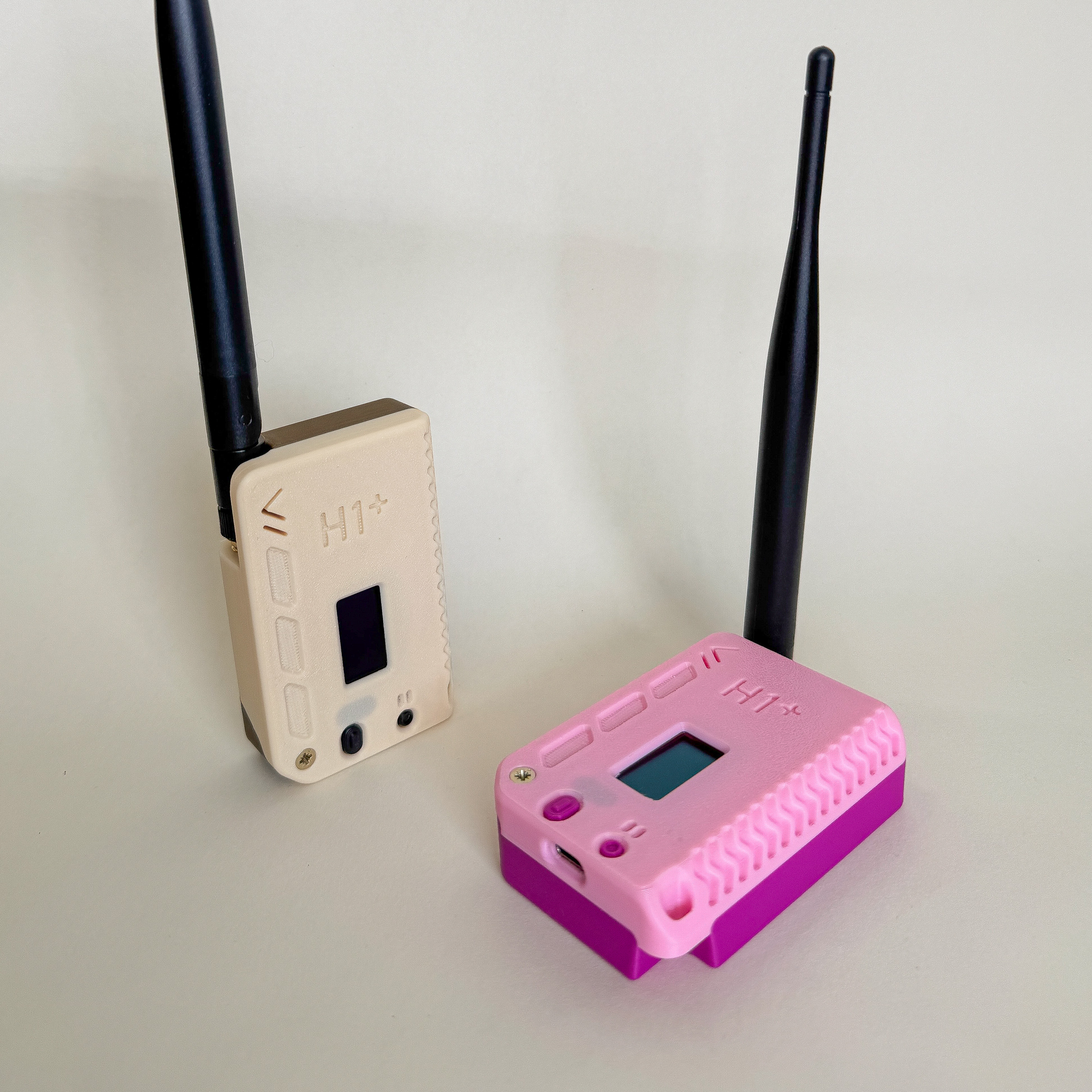

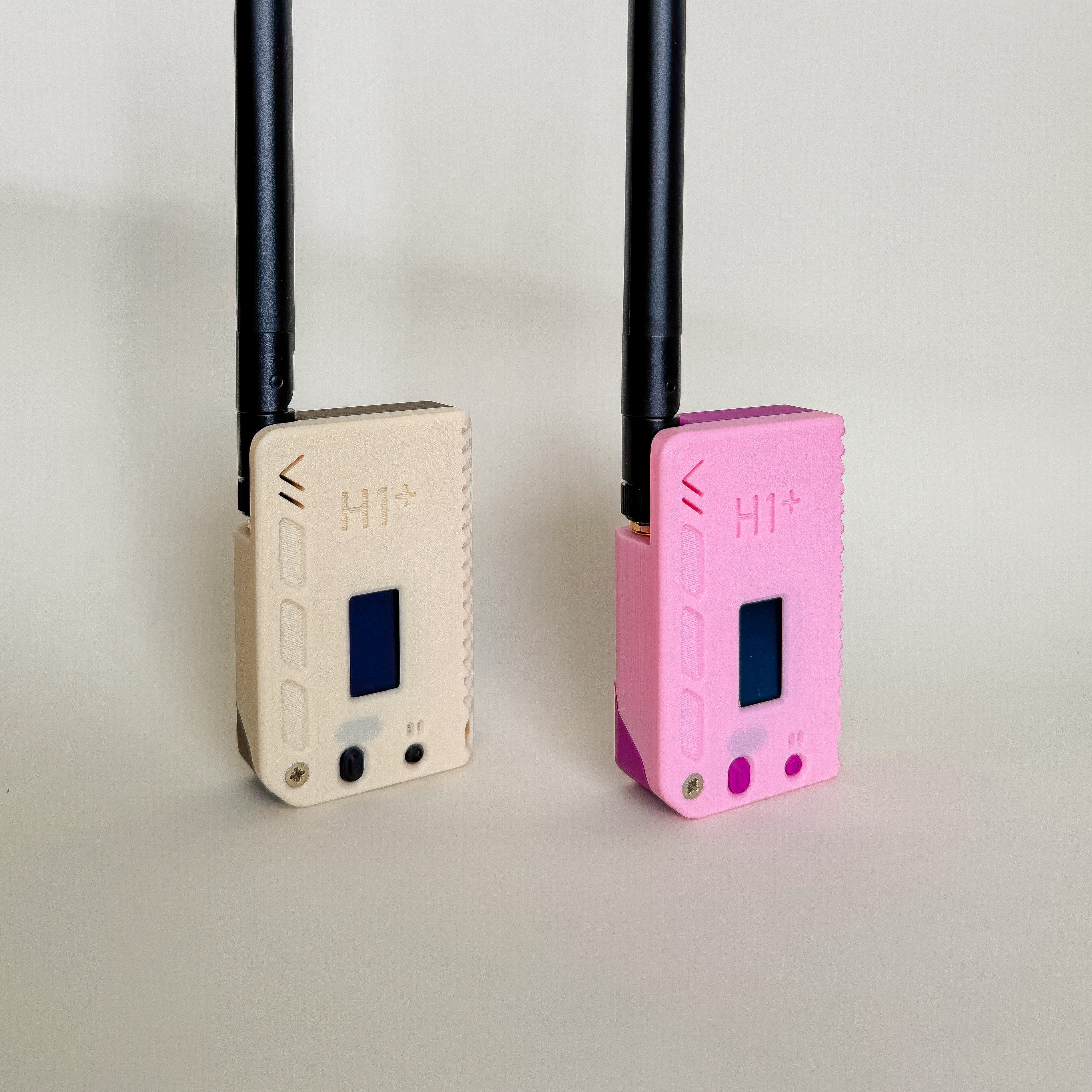

H1+ - Vỏ Nâng Cấp cho Heltec V3/V4 chạy Meshtastic

[3 tháng 12 năm 2025] – Phiên bản thứ hai V2.1 - Thêm vỏ tương thích Heltec V4

Cái vỏ H1+ này là một bản remix từ thiết kế vỏ H1 gốc của muzi.works và được chỉnh sửa lại, như ký hiệu ‘+’ trong tên gọi gợi ý, để chứa một bộ phát radio dựa trên bo mạch Heltec V3/V4 nâng cao hơn những gì vỏ H1 gốc hỗ trợ:

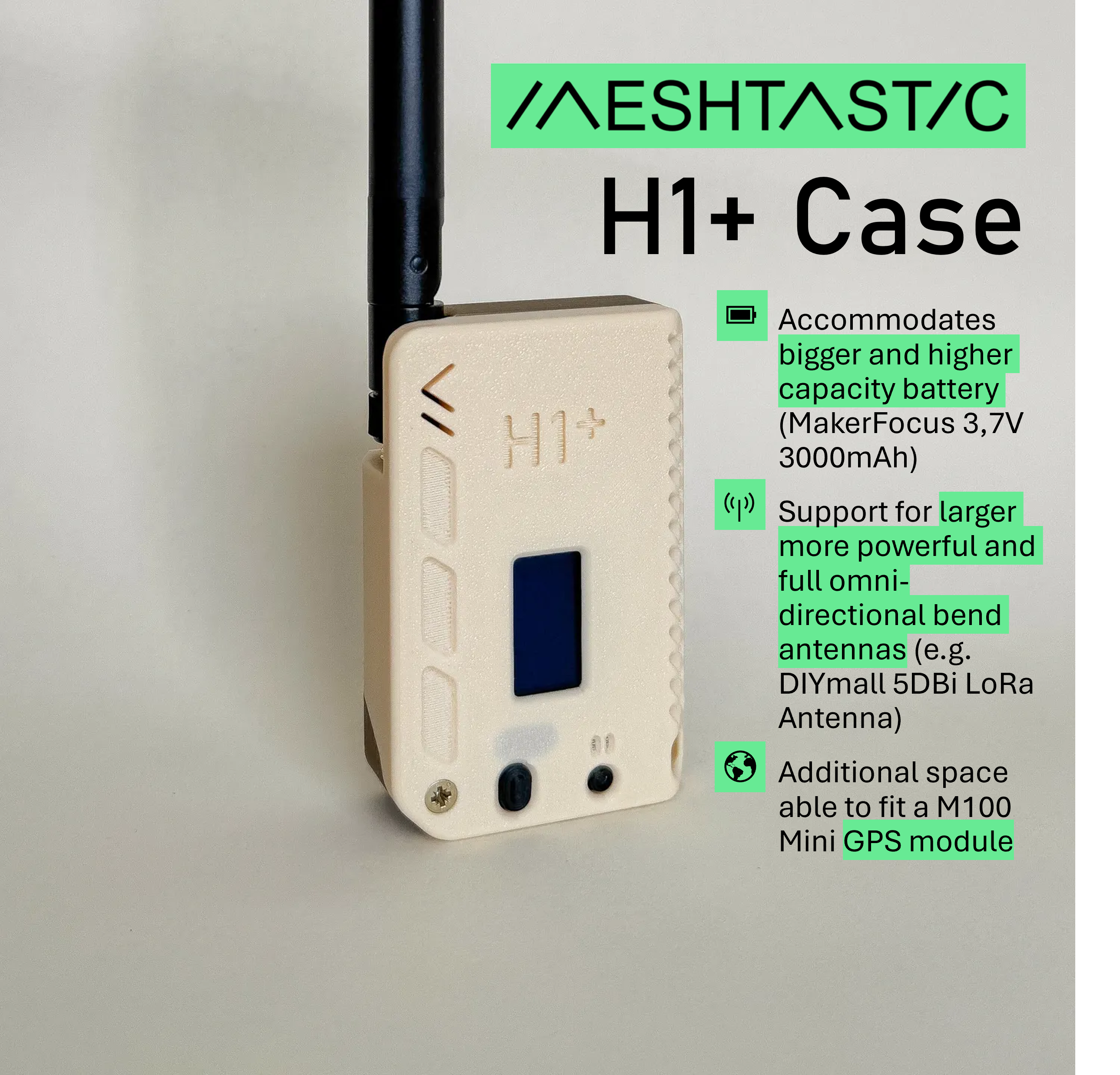

• Tăng kích thước tổng thể của vỏ để chứa được các loại pin dung lượng cao hơn (và do đó lớn hơn) lên đến 10mm x 35mm x 65mm (MakerFocus 3,7V 3000mAh) để kéo dài thời gian sử dụng pin
• Hỗ trợ các loại ăng-ten lớn hơn và mạnh hơn với đường kính đáy lên đến 15mm, cũng như khả năng uốn cong hoàn toàn cho ăng-ten dẻo (ví dụ: Ăng-ten LoRa DIYmall 5DBi)
• Thêm không gian để lắp vừa một module GPS nhỏ (ví dụ: HGLRC M100 Mini GPS)

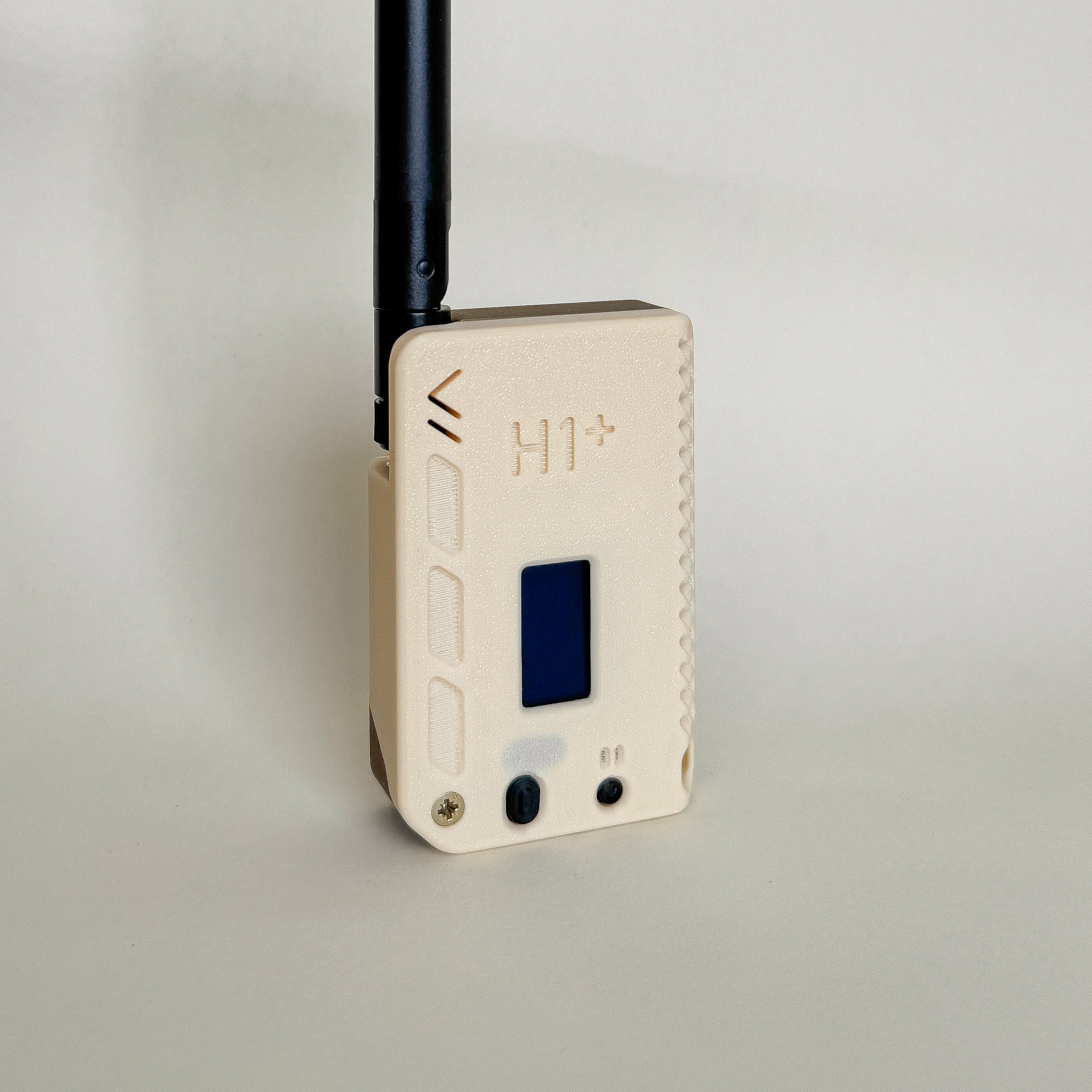

• Chữ H1+ khắc trên mặt trước của vỏ như một chi tiết bổ sung tạo nên vẻ ngoài độc đáo hơn nữa
• Phiên bản vỏ H1+ tương thích Heltec V4 cho tất cả các biến thể của vỏ H1+

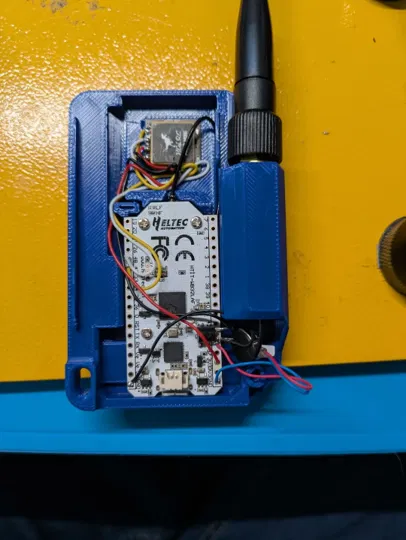

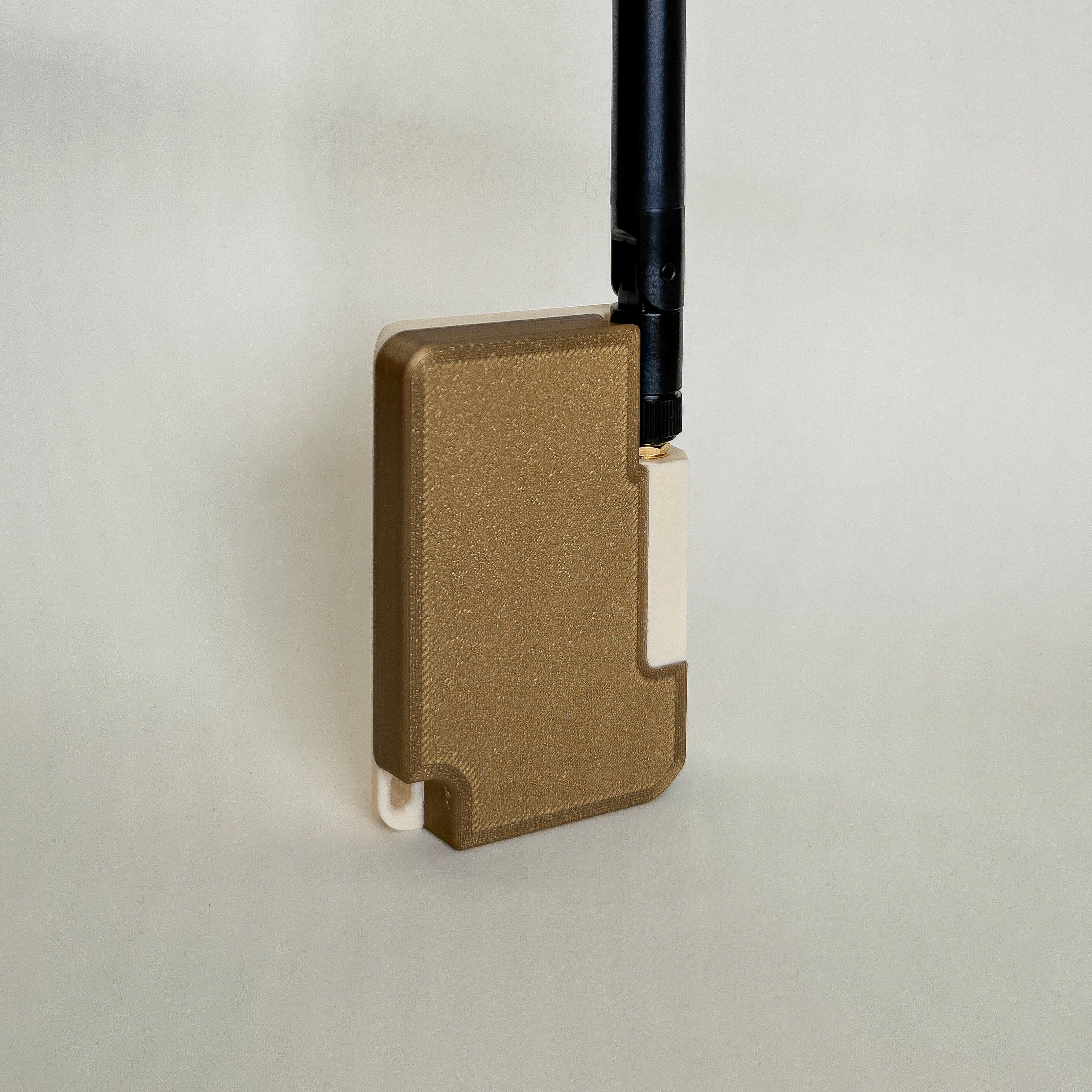

Khuyến khích in bằng sợi filament mờ (Matte) để tăng độ bám. Chạm vào các trụ M3x0.5 ở 'Mặt sau vỏ', cẩn thận đừng để chọc thủng mặt trước ở cuối lỗ. Lắp các nút bấm, bo mạch, dây nối SMA và ghép hai nửa vỏ lại với nhau. Đối với các phiên bản mặc định (Heltec V3), hãy cố định bằng một ốc M3x12mm để có một vỏ bọc chắc chắn. Đối với các phiên bản Heltec V4, nên sử dụng ốc M3x14mm dài hơn.

Phù hợp với:

• Pin có kích thước lên đến 10mm x 35mm x 65mm (MakerFocus 3,7V 3000mAh)
• Dây nối SMA Pigtail (tối thiểu) dài 10cm
• Ăng-ten SMA tùy chọn của bạn với đường kính đáy lên đến 15mm
• Module GPS nhỏ, cụ thể là HGLRC M100 Mini GPS

Pin đề xuất:
MakerFocus 3,7V 3000mAh LiPo JST 1.25

Ăng-ten đề xuất:
Ăng-ten LoRa đa hướng DIYmall 5DBi

Module GPS đề xuất:
HGLRC M100 Mini GPS

Kích thước:

• 57.4mm x 85.6mm x 23.8mm [2.26in x 3.37in x 0.94in]
• 48g [1.69oz]

Miễn trừ trách nhiệm:
Thiết kế vỏ này không có bất kỳ mối liên hệ nào với muzi.works và MUZI WORKS LLC. Mối liên hệ duy nhất với muzi.works và MUZI WORKS LLC bắt nguồn từ bản chất là bản remix của thiết kế nói trên.

Meshtastic® là nhãn hiệu đã đăng ký của Meshtastic LLC. Các thành phần phần mềm Meshtastic được phát hành theo nhiều giấy phép khác nhau, xem GitHub để biết chi tiết. Không có bảo hành - sử dụng có rủi ro của riêng bạn.
