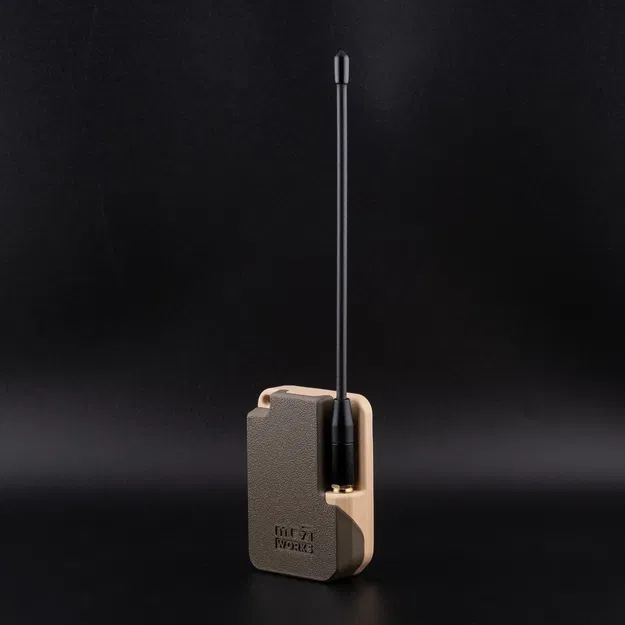

Vỏ case H2T cho Heltec T114 GPS chạy Meshtastic

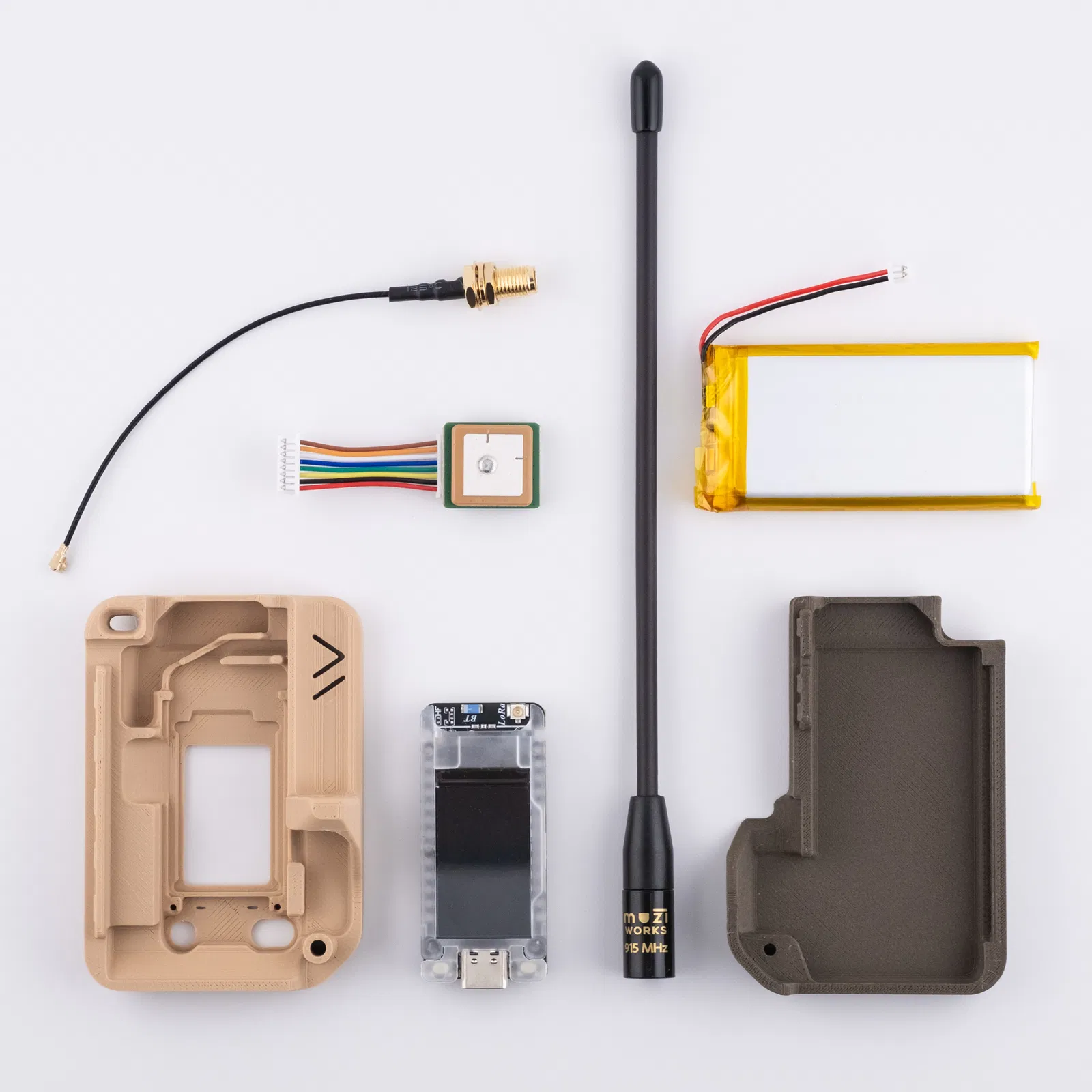

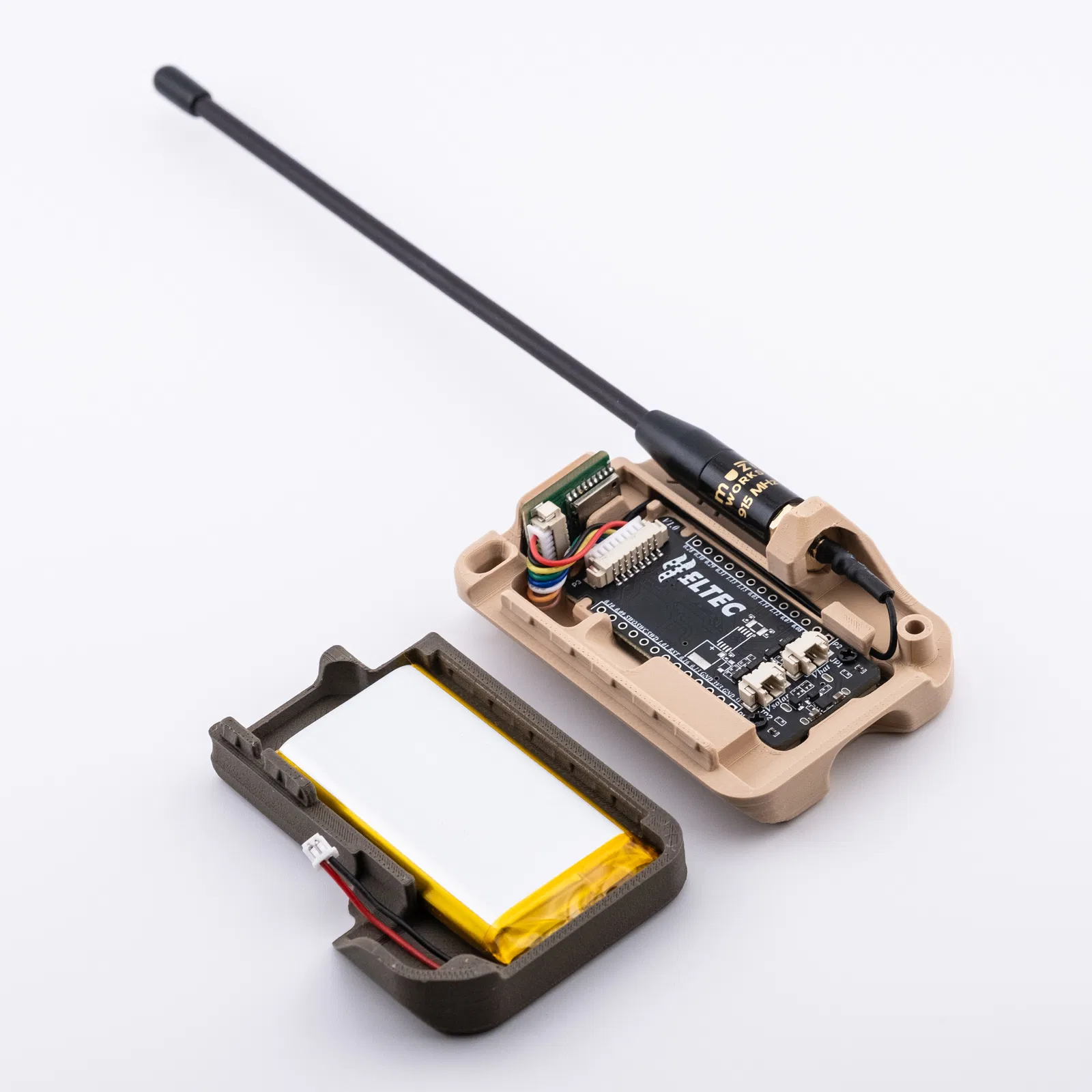

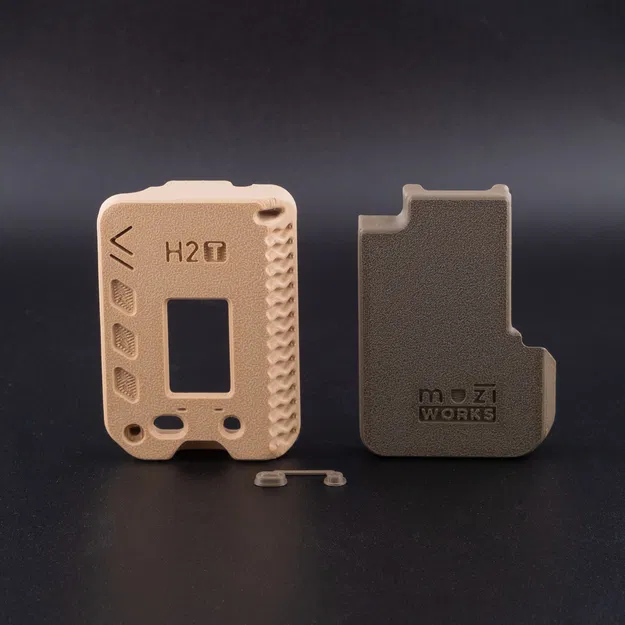

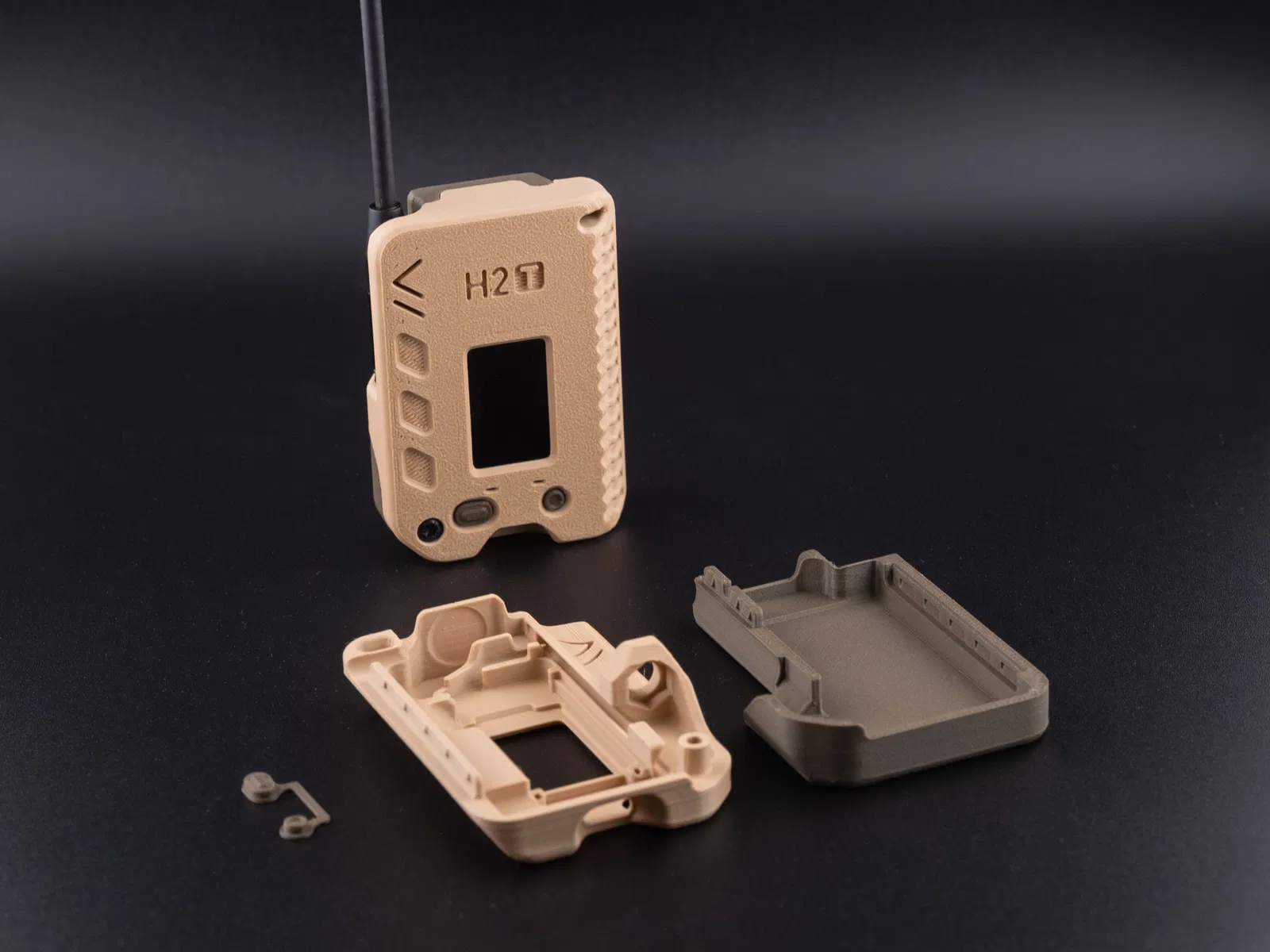

Vỏ case GPS cho Heltec T114 chạy Meshtastic®. Lắp nút bấm, bo mạch, module GPS, dây nối SMA và ghép 2 nửa vỏ lại với nhau. Vít chặt bằng ốc M3 để có một bộ vỏ chắc chắn.

Giấy phép và Sử dụng hợp lý

Thiết kế này chỉ dành cho mục đích cá nhân. Mọi hoạt động sử dụng thương mại bao gồm sao chép, bán, trao đổi hoặc sử dụng cho mục đích quảng cáo đều không được phép trừ khi có thỏa thuận với chủ sở hữu, MUZI WORKS LLC. Liên hệ với chúng tôi để hỏi về kinh doanh.
Creative Commons (Giấy phép Quốc tế 4.0)
Ghi nhận công của tác giả — Phi thương mại — Chia sẻ tương tự

Lưu ý: Heltec T114 là bo mạch hoàn toàn mới và firmware chưa có trên trình nạp web của Meshtastic. Bạn có thể tìm thấy firmware trong kho Github chính thức tại đây: https://github.com/meshtastic/firmware/releases

Gợi ý in 3D:

• In úp xuống, không cần hỗ trợ (support)
• Tối ưu cho chiều cao lớp 0.12mm để có lỗ nổi đẹp mắt

Mẹo lắp ráp:

• Tháo khung nhựa trong suốt cho màn hình, tái sử dụng ốc (đừng siết quá chặt!)
• Làm sạch phần in ở lỗ màn hình để tránh áp lực quá mạnh lên màn hình
• Các chốt khóa lần này khá chắc chắn (và bền). Dùng lực vừa phải nhưng đảm bảo không làm kẹp dây cáp. Khi mọi thứ hoạt động tốt, hãy vít chặt lại bằng ốc M3.
• Hãy dành thời gian và tận hưởng quá trình!

Phù hợp với:

• Pin có kích thước lên tới 8mm x 31mm x 60mm
• Dây nối U.FL sang SMA dài 10cm
• Ăng-ten SMA tùy chọn với đường kính đế lên tới 12.7mm

Bộ linh kiện đề xuất:
https://muzi.works/products/heltec-t114-kit

Kích thước:

• 50.9mm x 72.7mm x 19.7mm [2.00in x 2.86in x 0.78in]
• 27g [0.95oz]

Mua thiết bị đã lắp ráp hoặc chỉ vỏ case từ cửa hàng web của chúng tôi:
https://muzi.works

Meshtastic® là nhãn hiệu đã đăng ký của Meshtastic LLC. Các thành phần phần mềm Meshtastic được phát hành theo nhiều giấy phép khác nhau, xem GitHub để biết chi tiết. Không có bảo hành - sử dụng có rủi ro của riêng bạn.
