Turbine gió trục đứng Savonius helix - Bản chỉnh sửa

Cảm ơn Lukass đã cho ra lò chiếc turbine gió tuyệt vời này...

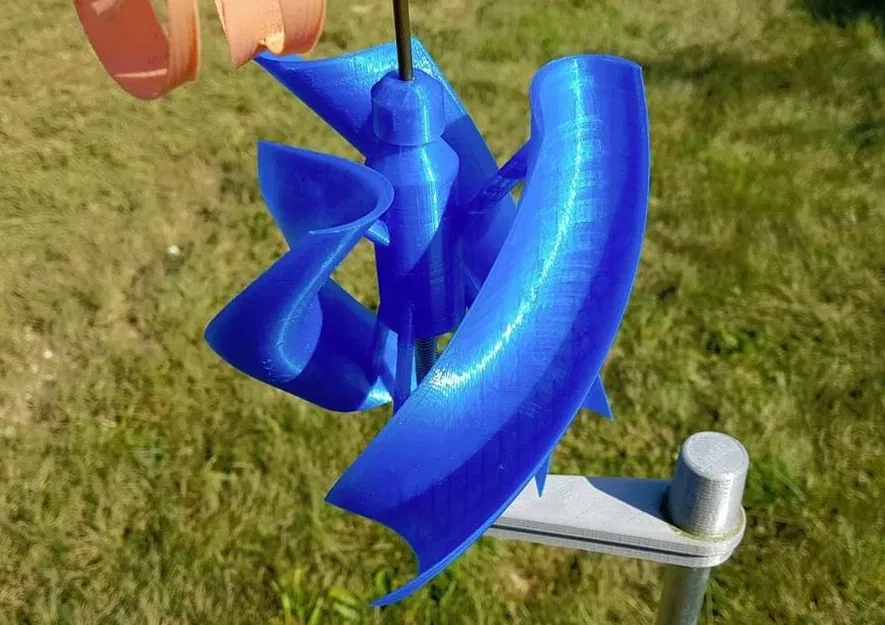

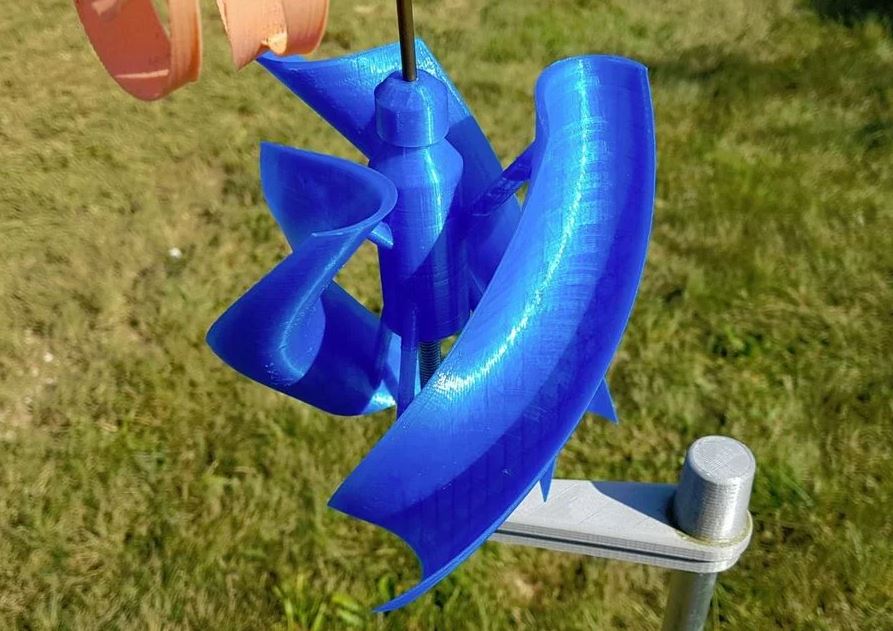

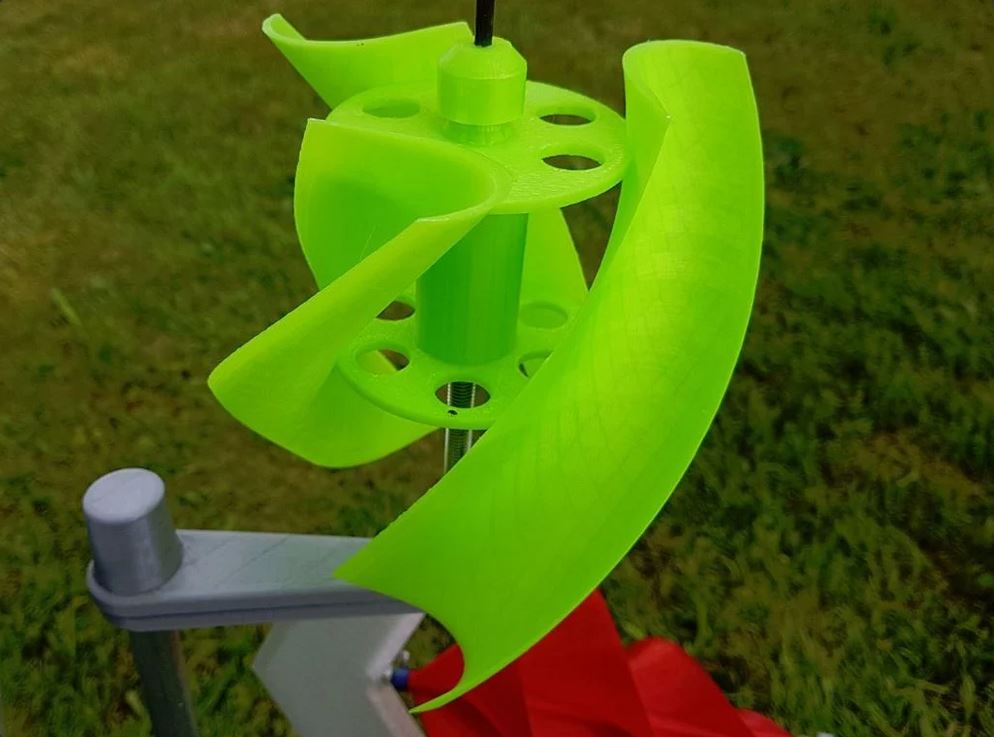

Sau khi chiếc turbine gió màu xanh bị gãy ở các thanh chống trong một cơn gió mạnh, tôi đã gia cố lại cánh quạt. Phiên bản được gia cố này cũng đã chống chọi được với bão tố.

Đối với tình huống lắp đặt của mình, tôi đã thay đổi ổ bi và thêm một trục trung tâm cho một viên bi 8x16x4 688ZZ hoặc 618/8ZZ. Tôi chỉ lắp một viên bi để giúp nó quay dễ dàng hơn.

Lắp ráp: Lắp ổ bi vào trục trung tâm (Nabe), vặn đai ốc vào thanh ren và lắp vòng đệm nhỏ, lắp trục trung tâm với mặt ổ bi hướng xuống, sau đó lắp vòng đệm lớn và đai ốc. Đặt cánh quạt lên trục trung tâm và lắp nắp SavKappe. Cần có SavoniovDach nếu lắp một thanh 4 mm ở cuối thanh ren cho một turbine gió khác.

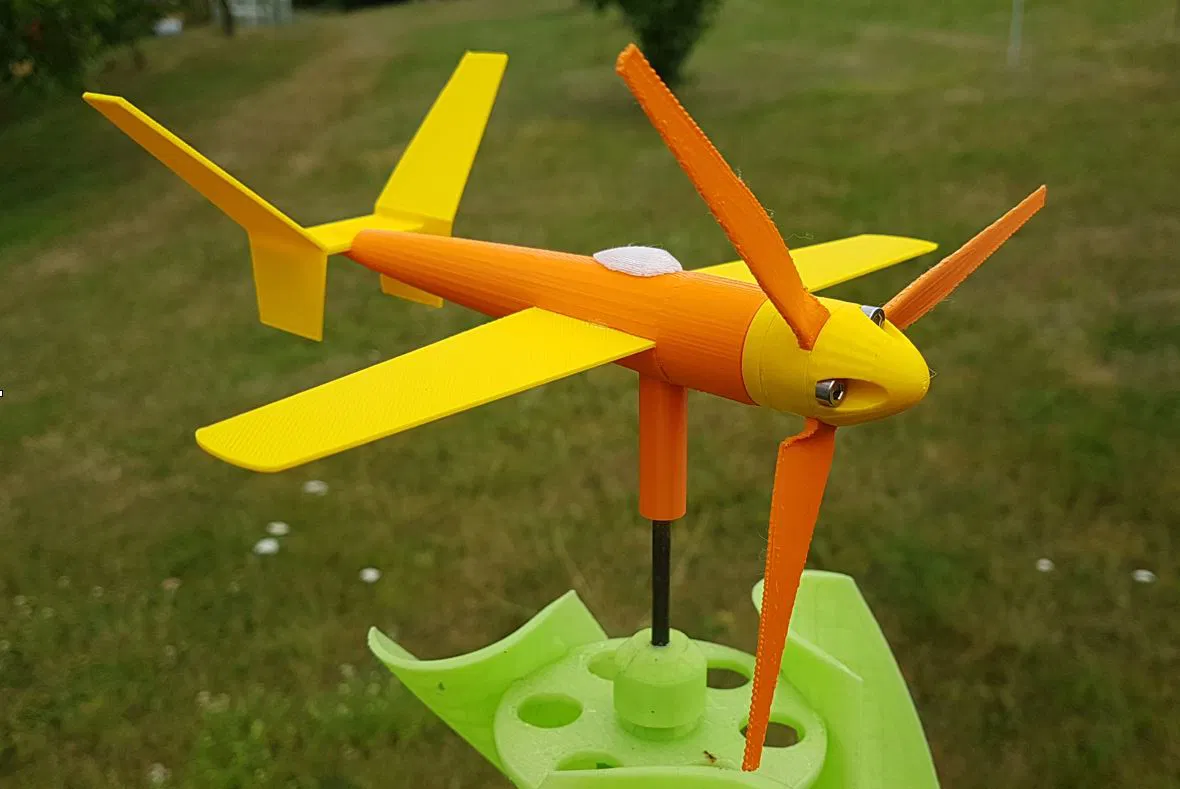

"Mini Airplane Wind Turbine" nằm phía trên turbine gió trục đứng của tôi.

Tôi đã in tất cả các turbine gió bằng PLA. Tôi khuyên dùng PLA màu sáng cho nhiệt độ không khí lên đến 35°C. Nếu trời nóng hơn hoặc nếu dùng sợi màu tối hơn, hãy dùng PETG hoặc tốt hơn là ASA.
