Mô hình Cối xay gió mini hình máy bay

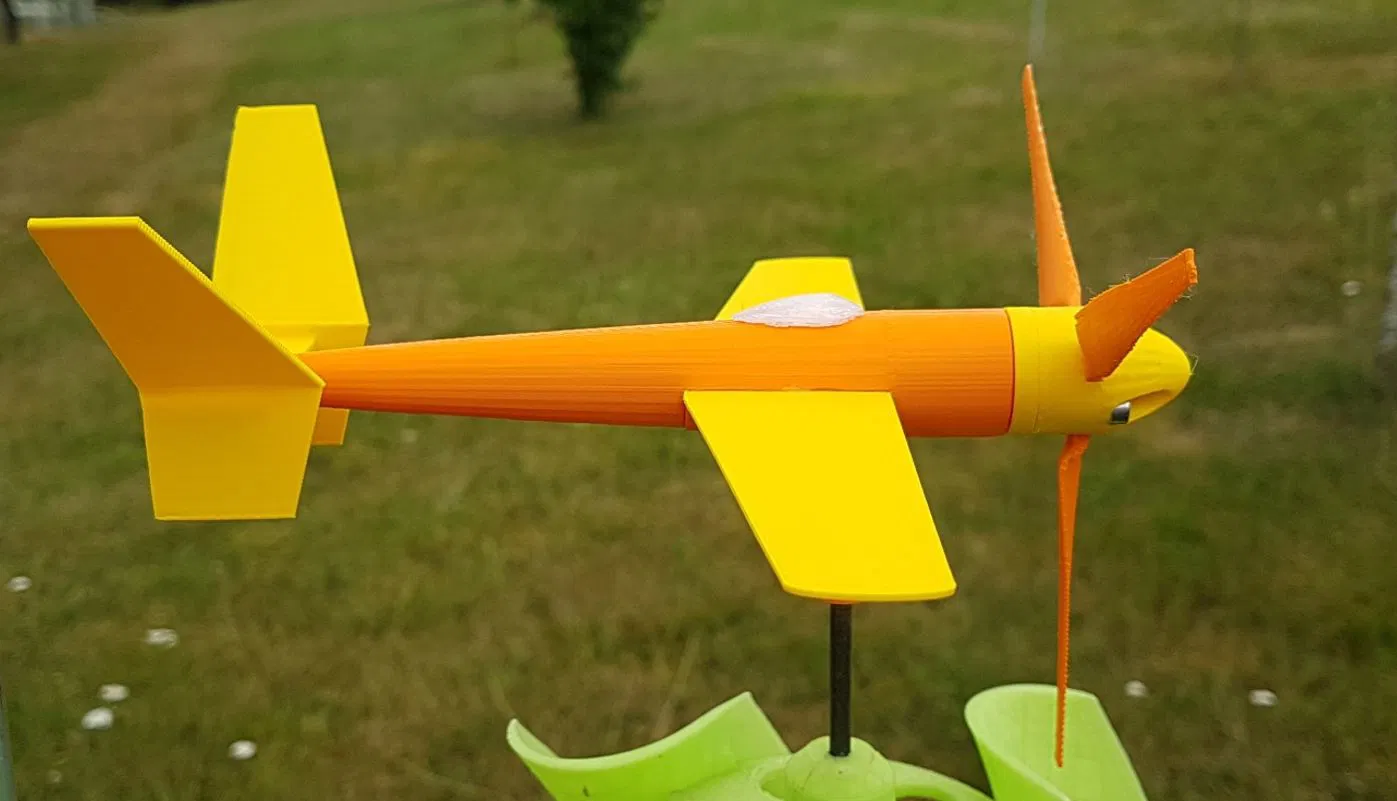

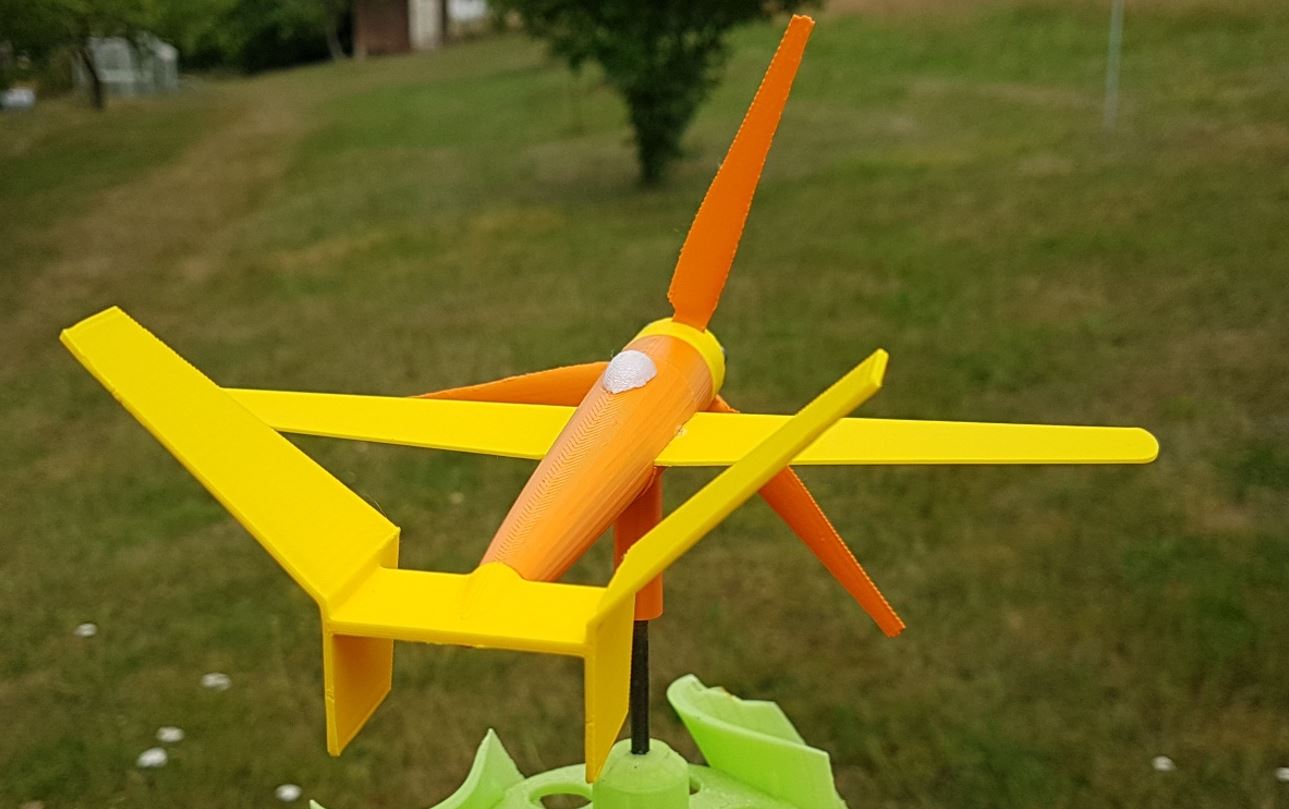

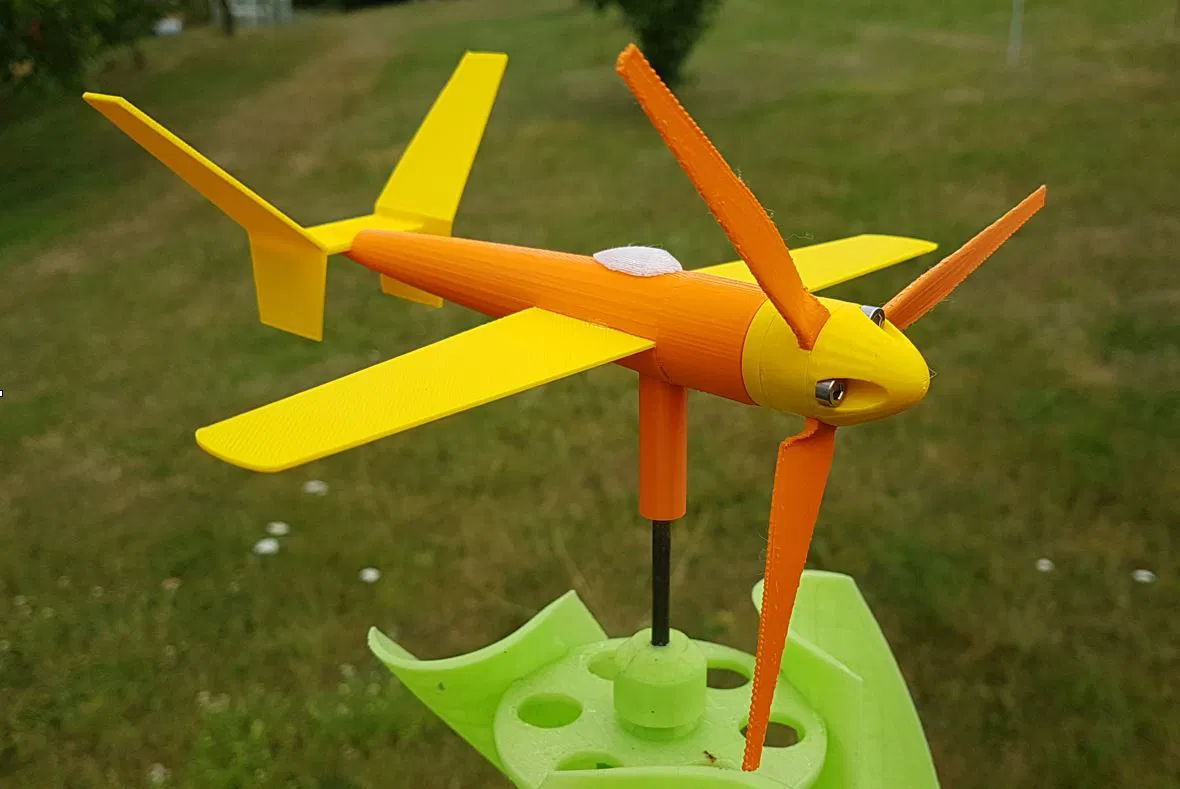

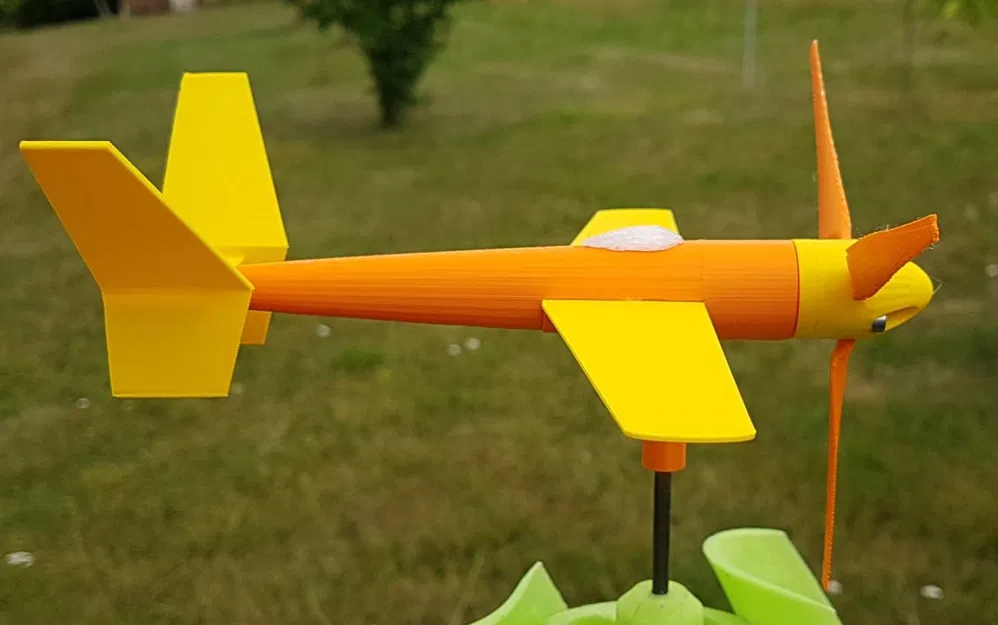

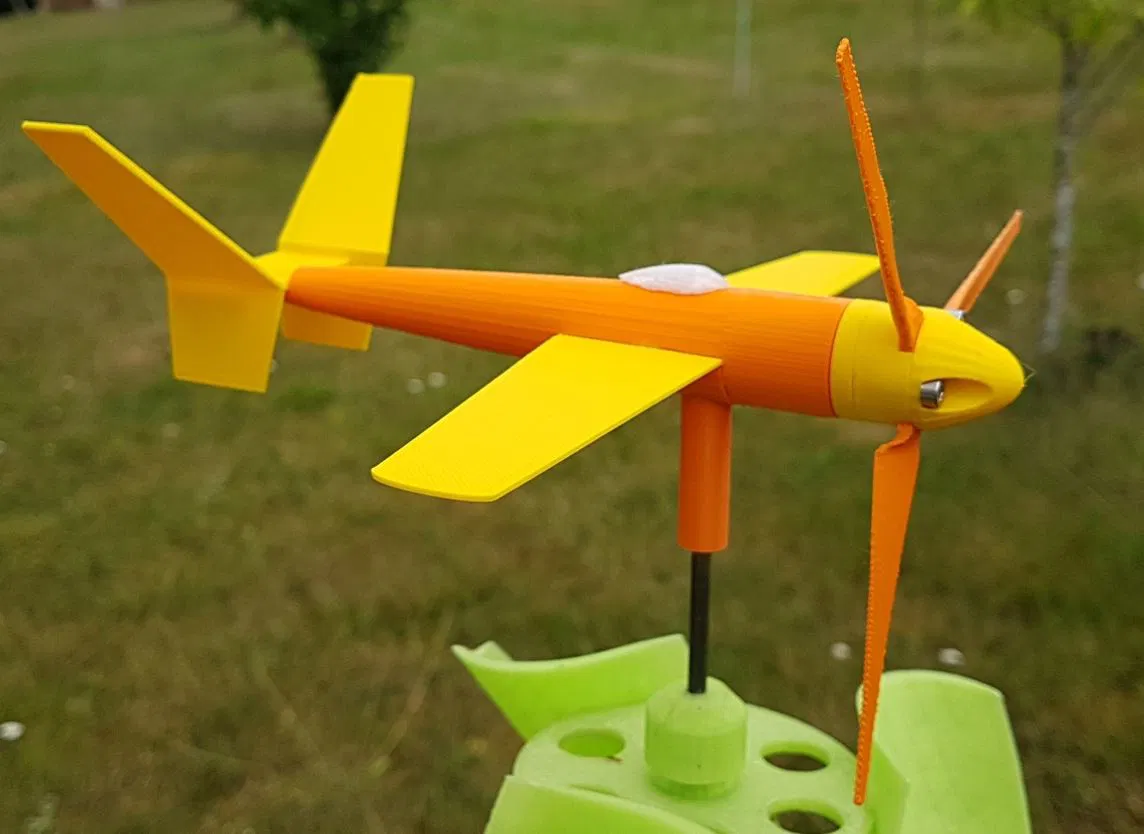

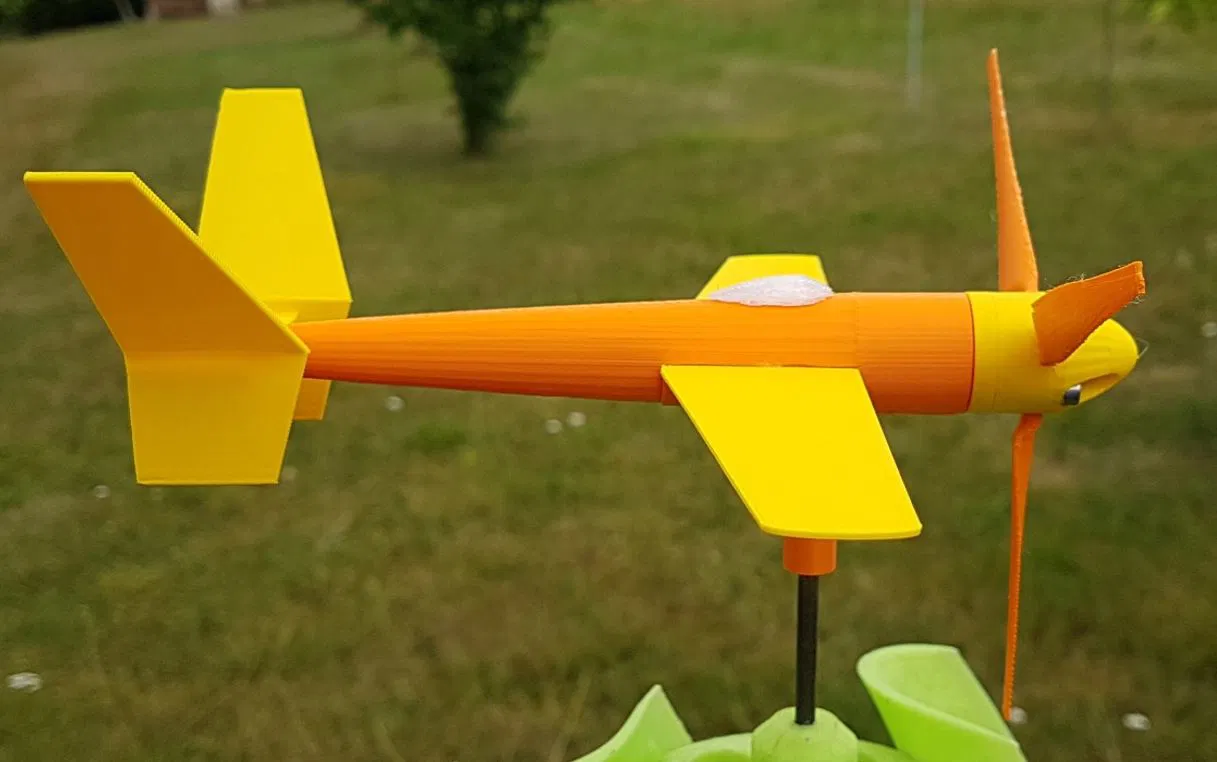

Mô hình cối xay gió mini hình máy bay độc đáo, đường kính 160mm và dài 175mm. Dễ dàng lắp ráp với các bộ phận được tối ưu hóa cho in 3D. Cánh quạt quay rất tốt, thích hợp làm đồ trang trí sân vườn hoặc đồ chơi cho trẻ em.
Mô tả

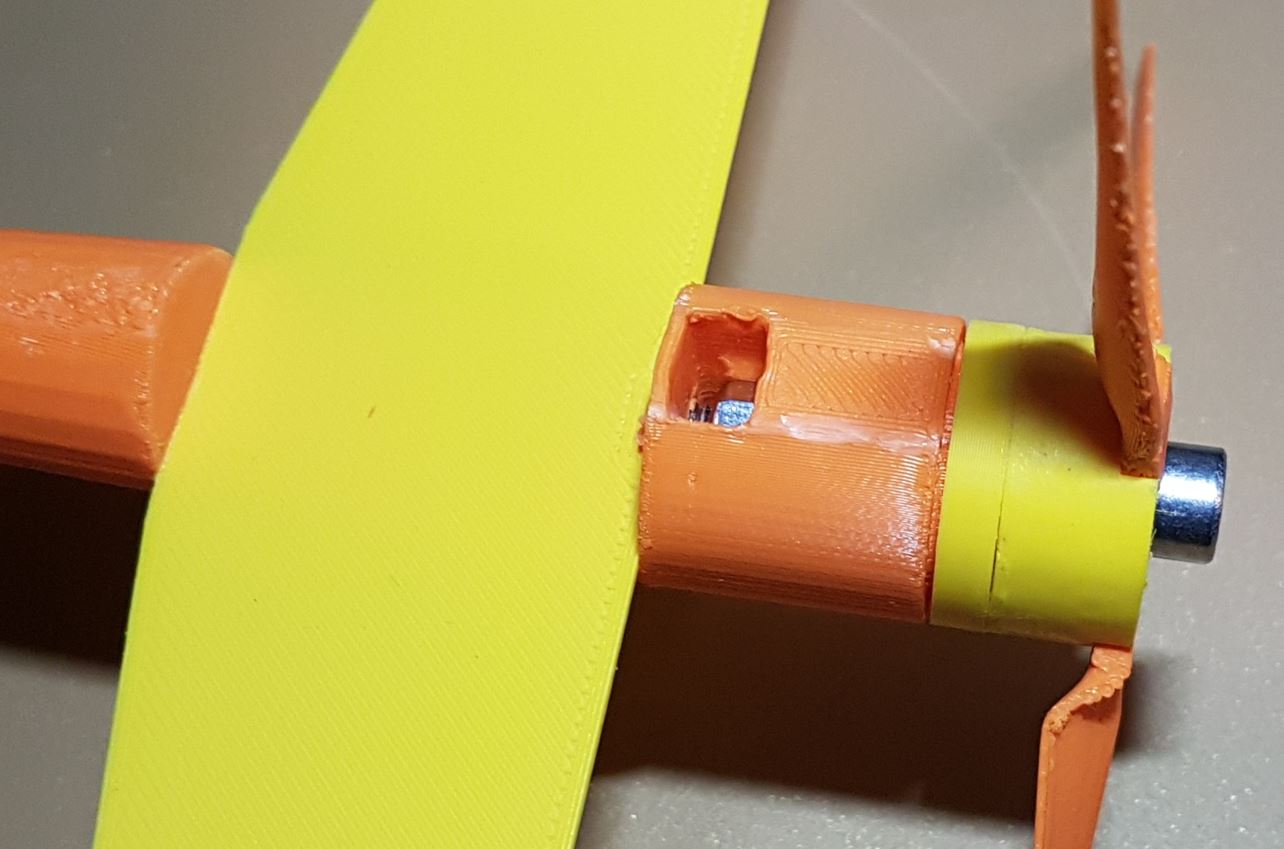

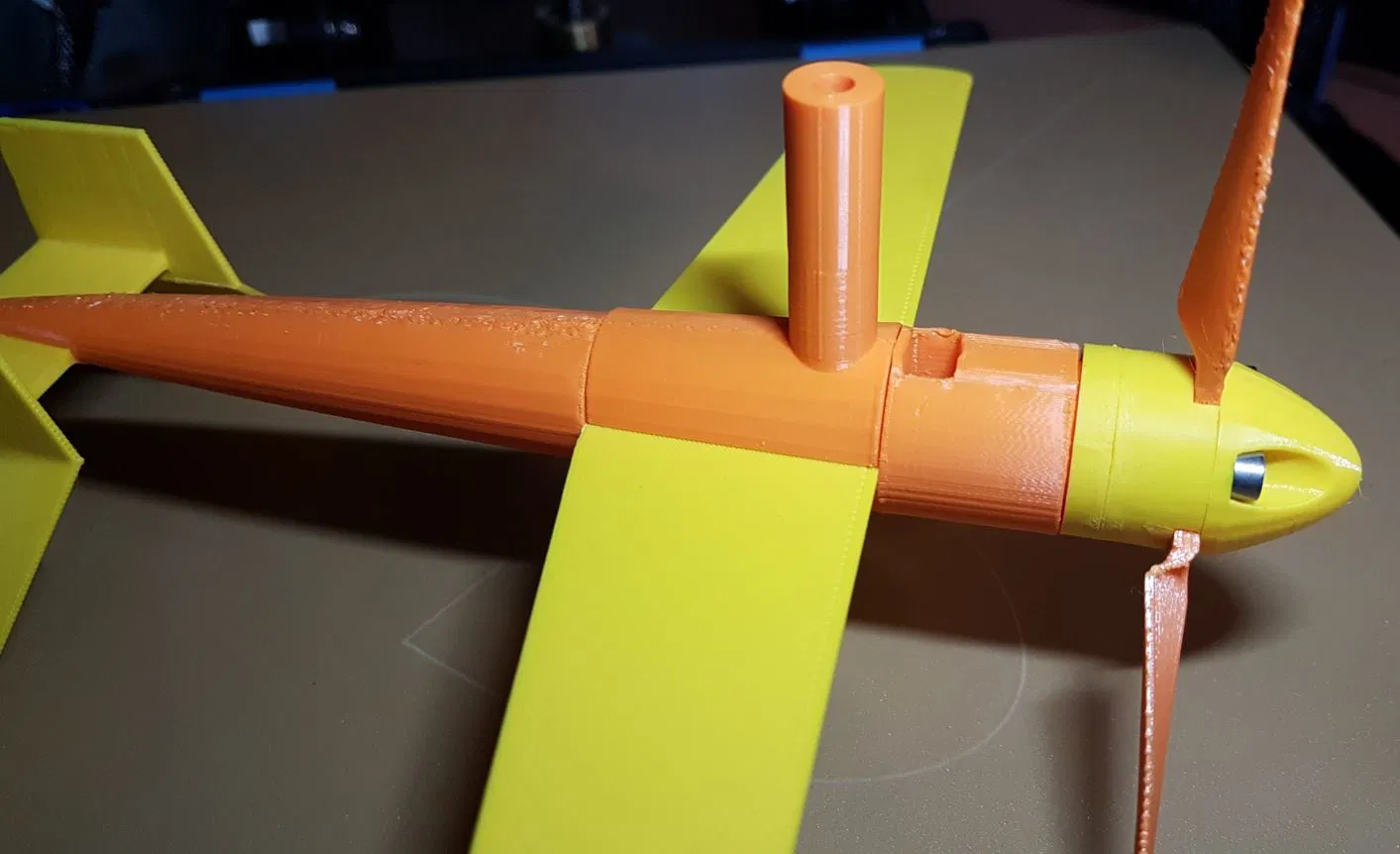

Cảm ơn rosch8 về chiếc cối xay gió gốc tuyệt vời. Tôi đã lấy cánh quạt từ cối xay gió gốc và chỉnh sửa chúng. Làm cho cối xay gió nhỏ hơn, đường kính 160mm và dài 175mm. Nên sử dụng vòi phun 0,3 mm cho cánh quạt, tôi đã in với 0,4 mm. Trên Nabe, khoan lỗ cho vít với 2,5 mm và cắt ren M3. Dán vòng Labyrinth vào Nabe ở phía sau bằng CA. Đặt vòng bi vào Nabe và vặn nó bằng vít trụ M5x35, Distanz và đai ốc. Chèn đai ốc M5 vào Rumpf và vặn Nabe vào Rumpf. Chèn Rotorblatt và vặn bằng Spinner. Khoan lỗ cho Vertikalachse với 4,2 mm. Dán Leitwerk, Tragfläche, Vertikalachse và Kabine vào Rumpf bằng CA. Dán thanh tròn 4x6 mm có đầu nhọn bằng một giọt CA vào lỗ trên Vertikalachse. Fuss12 có thể được gắn bằng vít chìm 4mm và sau đó có thể lắp cối xay gió bằng Halter12 và thanh 4mm. Ngoài ra, bạn có thể đặt Halter 6 - 12 lên một thanh tương ứng. Cần có: 1x vòng bi 685 ZZ 5x11x5 mm cho Nabe 1x vít trụ M5x35 có đai ốc cho trục cánh quạt 3x vít trụ M3x8 cho Spinner 1x thanh đồng hoặc thép không gỉ 4x100 mm cho Vertikalachse 1x thanh đồng hoặc thép không gỉ 4x6 mm có đầu nhọn cho Vertikalachse Tôi đã in tất cả các cối xay gió bằng PLA. Tôi khuyên dùng PLA sáng màu với nhiệt độ không khí lên tới 35°C. Nếu trời ấm hơn hoặc nếu sử dụng sợi màu tối hơn, hãy dùng PETG hoặc ASA. Tôi cũng muốn giới thiệu những chiếc cối xay gió này: Illusion Windturbine MK2 quay ngược chiều Phụ kiện cánh quạt kép cho cối xay gió MK2 Cối xay gió kép MK3 quay ngược chiều https://www.f3d.vn/3d-model/155948-tua-bin-gio-doi-mk3-voi-canh-quat-doi-khang Cối xay gió MK3 neo Remix Cối xay gió Archimedes Remix https://www.f3d.vn/3d-model/163735-coi-xay-gio-archimedes-remix Cối xay gió trục dọc Ugrinsky Remix https://www.f3d.vn/3d-model/163736-bien-the-coi-xay-gio-truc-doc-ugrinsky Cối xay gió trục dọc Savonius Remix https://www.f3d.vn/3d-model/163738-bien-the-turbine-gio-truc-dung-savonius Darrieus Savonius Turbine Ver.2 Remix Cối xay gió MK2 neo Remix Illusion Windturbine 200 / 250 Cối xay gió hình xuyến Illusion Cánh đuôi Illusion Windturbine TIE F. Cối xay gió 620 mm Cối xay gió Savonov helix – Remix
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
