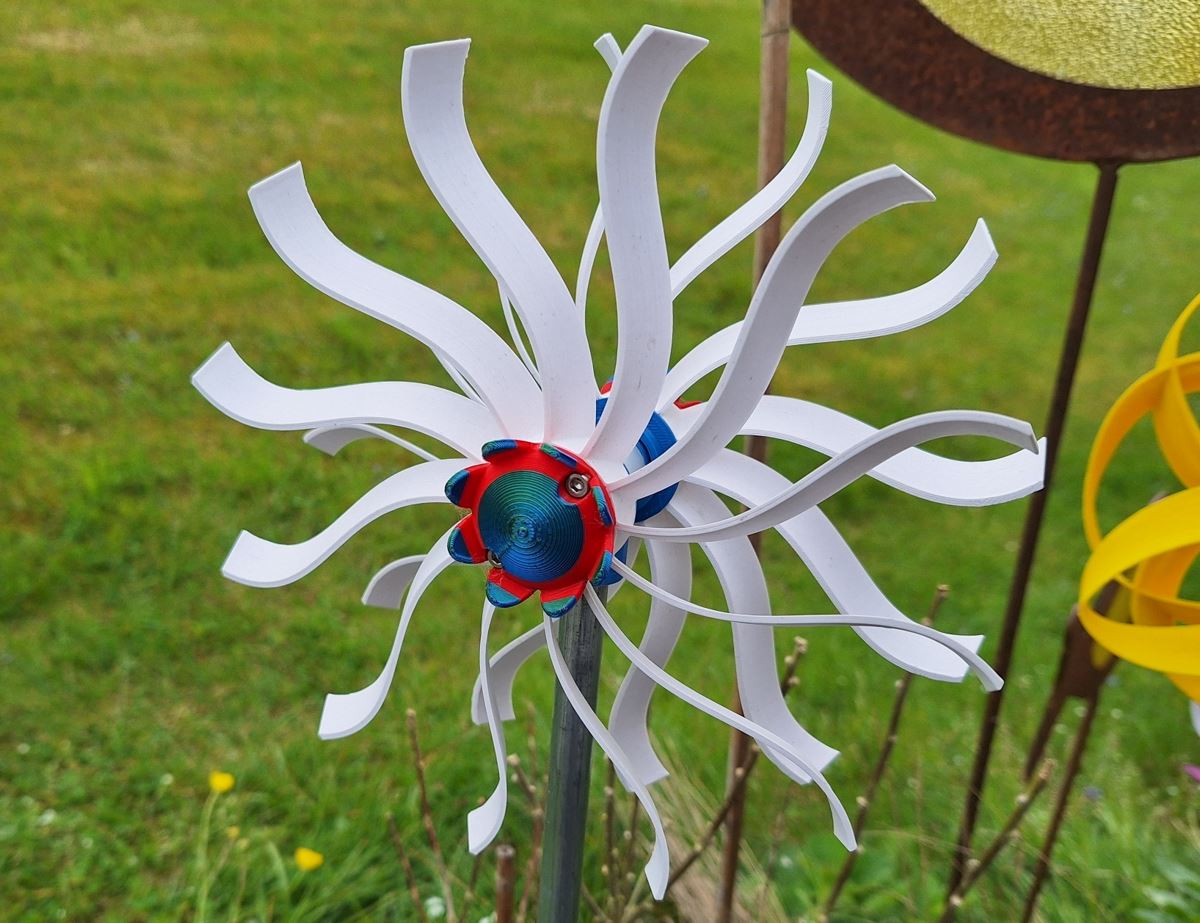

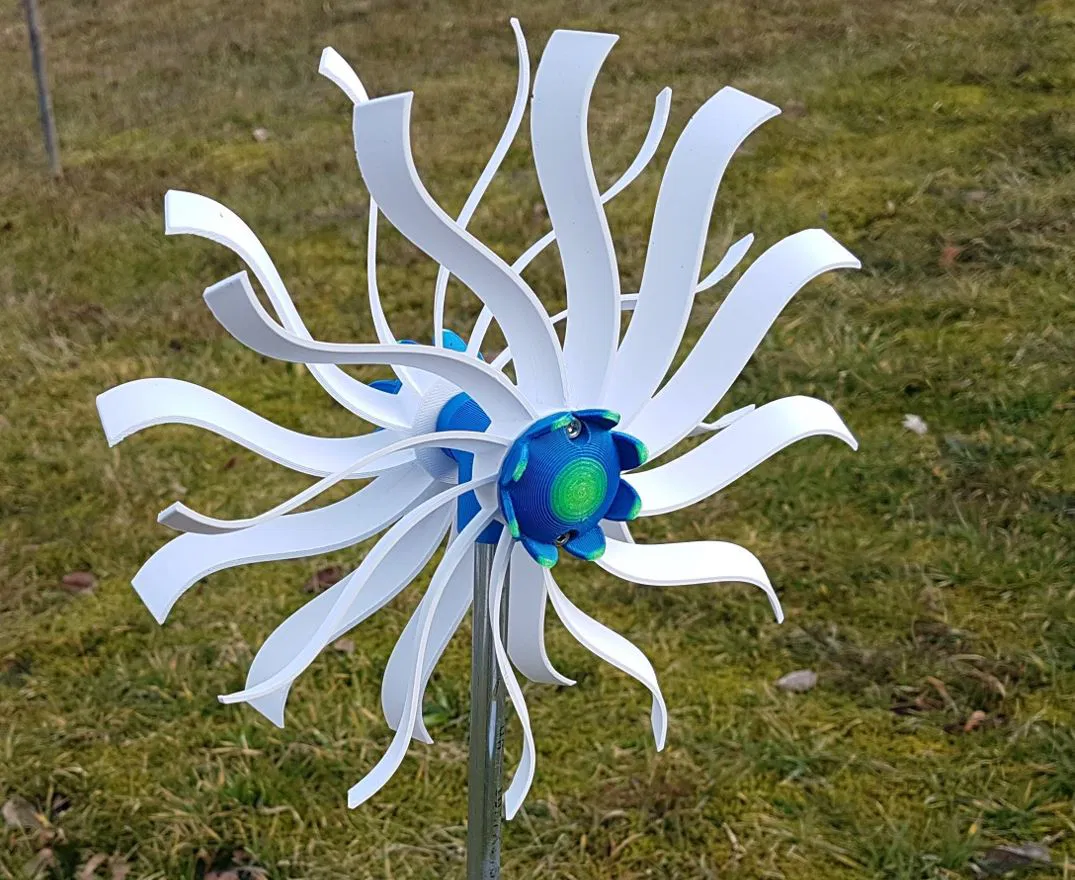

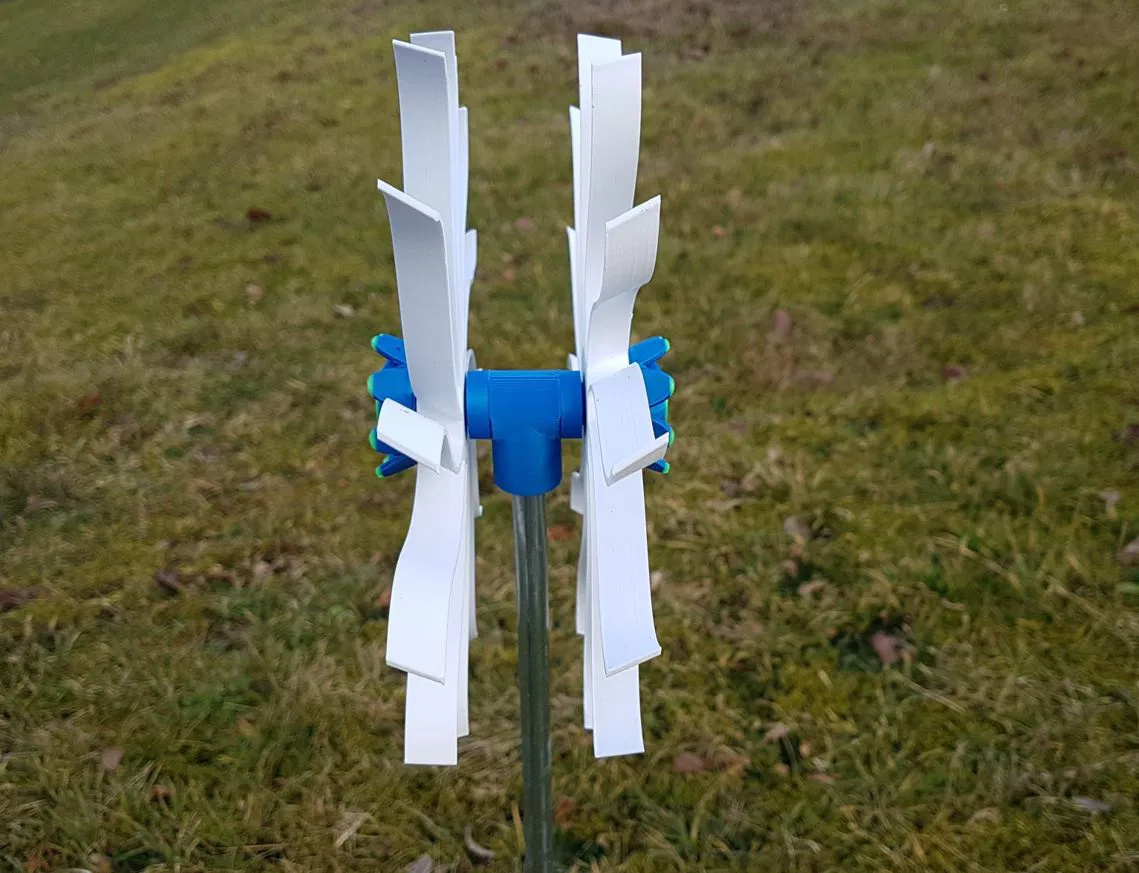

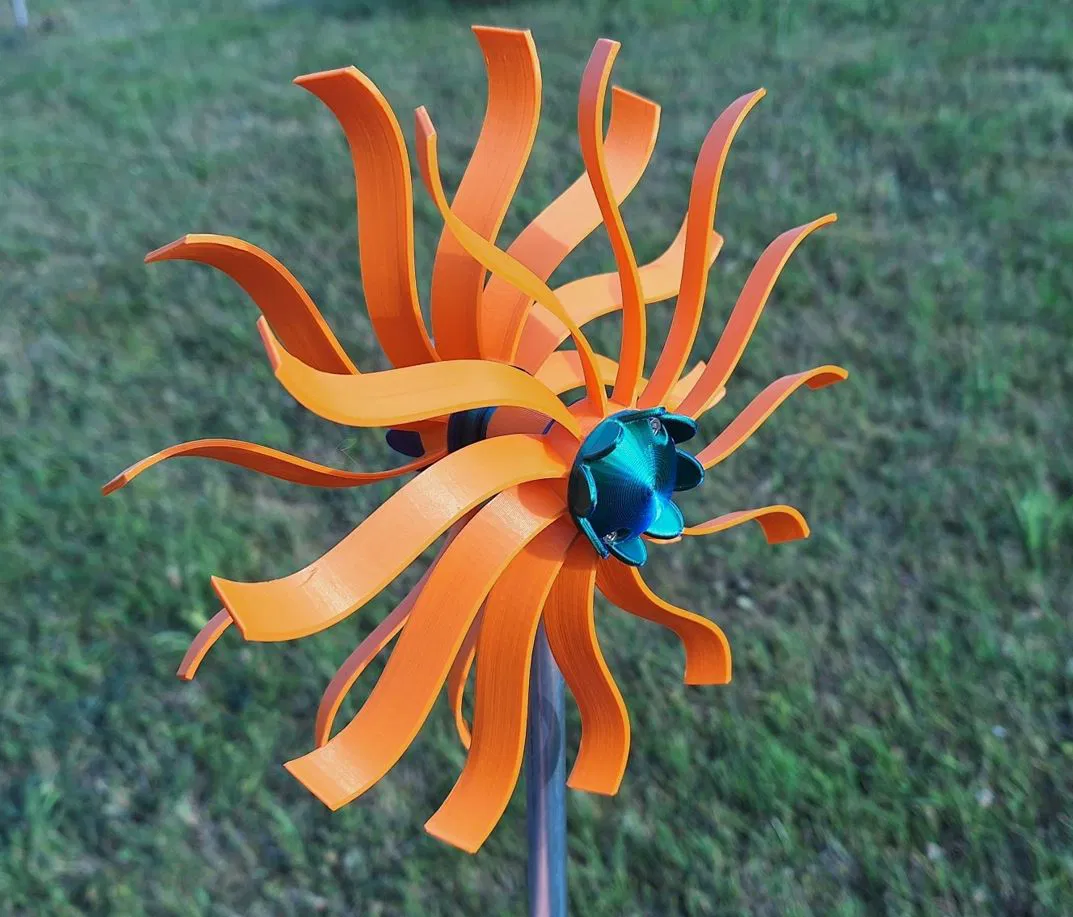

Tuabin Gió Ảo Ảnh Illusion Windturbine 200 / 250

Cảm ơn airfish đã tạo ra những tuabin gió ảo ảnh quay ngược chiều đẹp mắt. Tôi không tìm thấy mẫu pinwheel gốc ở đâu nữa... Tôi đã phóng to tuabin gió lên 200 mm và thêm trục cho vòng bi 608ZZ (22x8x7). Có 4 trục khác nhau, phù hợp cho thanh 8, 10,12 hoặc 15 mm, bộ giảm tốc cho phép bạn sử dụng thanh 6mm. Do có đĩa dính trên tuabin gió, bạn cần có bàn in với kích thước tối thiểu 210x210 mm. Với NabeTest, bạn có thể điều chỉnh vị trí vòng bi của tuabin gió bằng cách thay đổi tỷ lệ theo trục X và Y. Vòng đệm mê cung được dán vào tuabin gió bằng keo CA sau khi lắp vòng bi. Đã thêm tuabin gió "Illusion250" với đường kính 250 mm, cách lắp ráp vẫn giữ nguyên. Deckel6 - Blossom là của Dynasus - https://www.thingiverse.com/thing:1596049 Cần chuẩn bị: 2x vòng bi 608ZZ cho tuabin gió 1x thanh ren thép không gỉ M8x72 2x đai ốc thép không gỉ M8 4x vít trụ thép không gỉ M3x8 1x thanh 6, 8, 10, 12 hoặc 15 mm Lắp ráp: Trục gắn vào thanh Thanh ren M8x72 vào trục Distanz10 Tuabin gió với vòng bi và Labyrinth Distanz2 Đai ốc M8 Deckel Vít trụ M3x8 Tôi đã in tất cả các tuabin gió bằng PLA. Tôi khuyên dùng PLA sáng màu với nhiệt độ không khí lên đến 35°C. Nếu trời nóng hơn hoặc bạn sử dụng sợi tối màu, hãy dùng PETG hoặc ASA. Tôi cũng muốn giới thiệu các tuabin gió sau: Illusion Windturbine MK2 counter-rotating Double rotor addon for wind turbine MK2 Double wind turbine MK3 counter rotating https://www.f3d.vn/3d-model/155948-tua-bin-gio-doi-mk3-voi-canh-quat-doi-khang Wind Turbine MK3 neo Remix Archimedes Wind Turbine Remix https://www.f3d.vn/3d-model/163735-coi-xay-gio-archimedes-remix Ugrinsky Vertical Axis Wind Turbine Remix https://www.f3d.vn/3d-model/163736-bien-the-coi-xay-gio-truc-doc-ugrinsky Mini Airplane Wind Turbine https://www.f3d.vn/3d-model/163739-mo-hinh-coi-xay-gio-mini-hinh-may-bay Savonius Vertical Wind Turbine Remix https://www.f3d.vn/3d-model/163738-bien-the-turbine-gio-truc-dung-savonius Darrieus Savonius Turbine Ver.2 Remix https://www.f3d.vn/3d-model/163743-turbine-gio-darrieus-savonius-phien-ban-2-remix Windturbine MK2 neo Remix https://www.f3d.vn/3d-model/163741-coi-xay-gio-mk2-neo-remix Toroidal Illusion Windturbine Illusion Windturbine TIE F. Tail Fin Wind Turbine 620 mm Wind turbine savoniov helix – Remix
