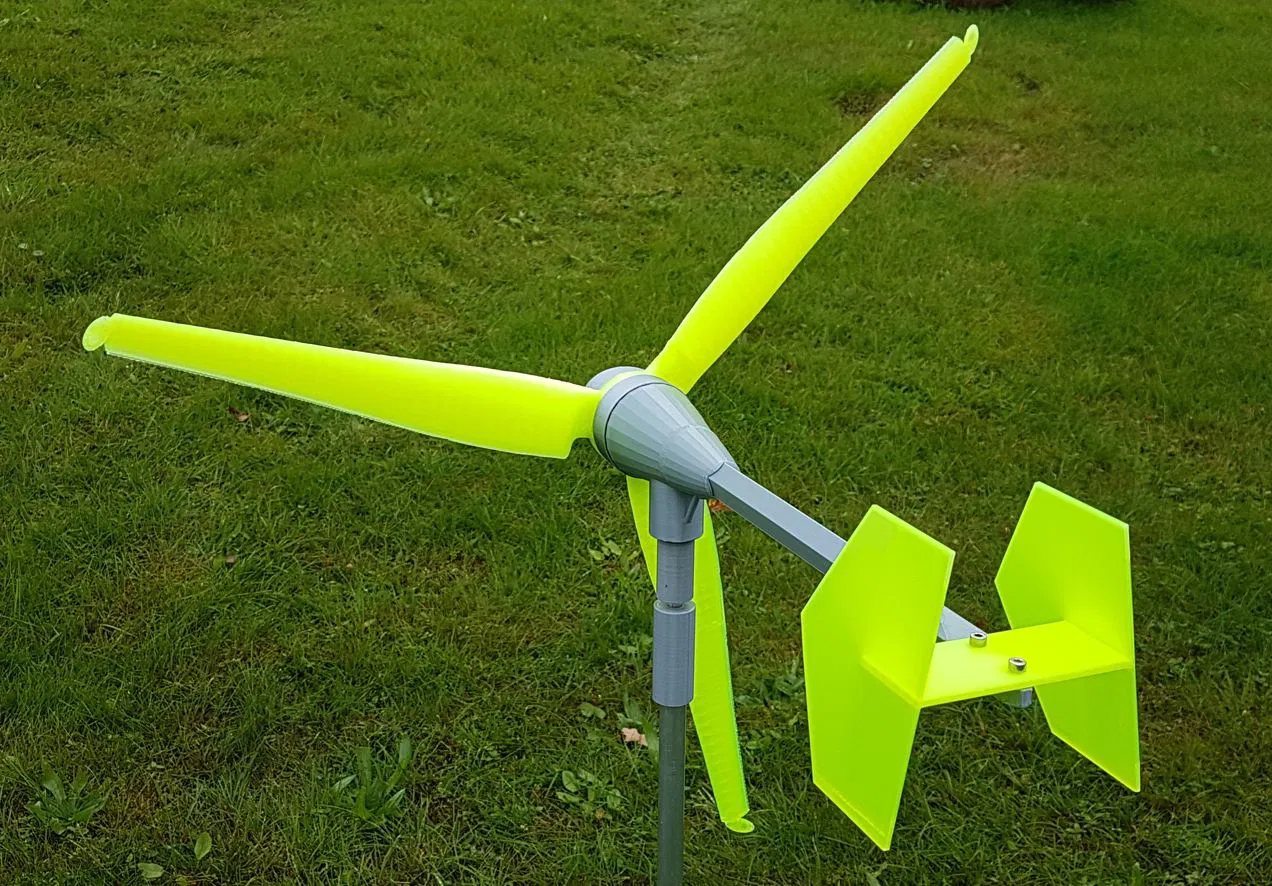

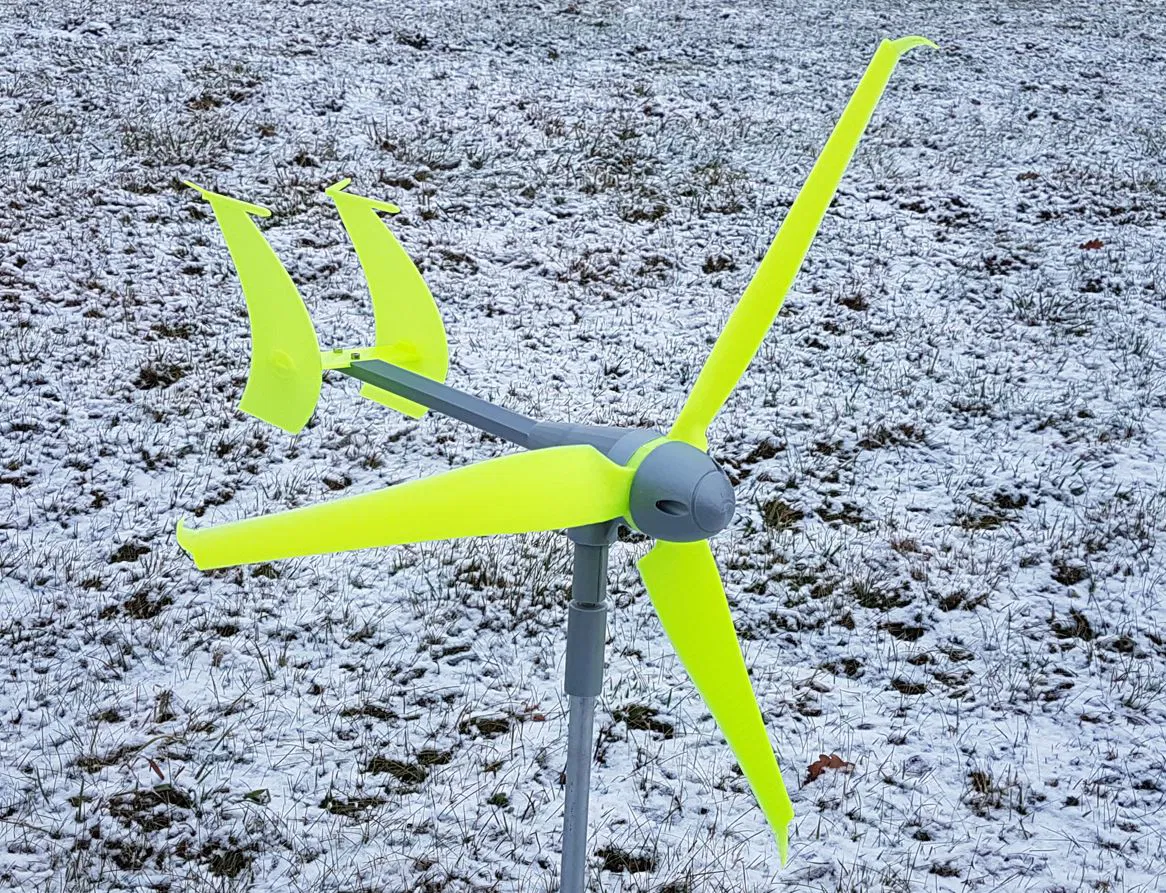

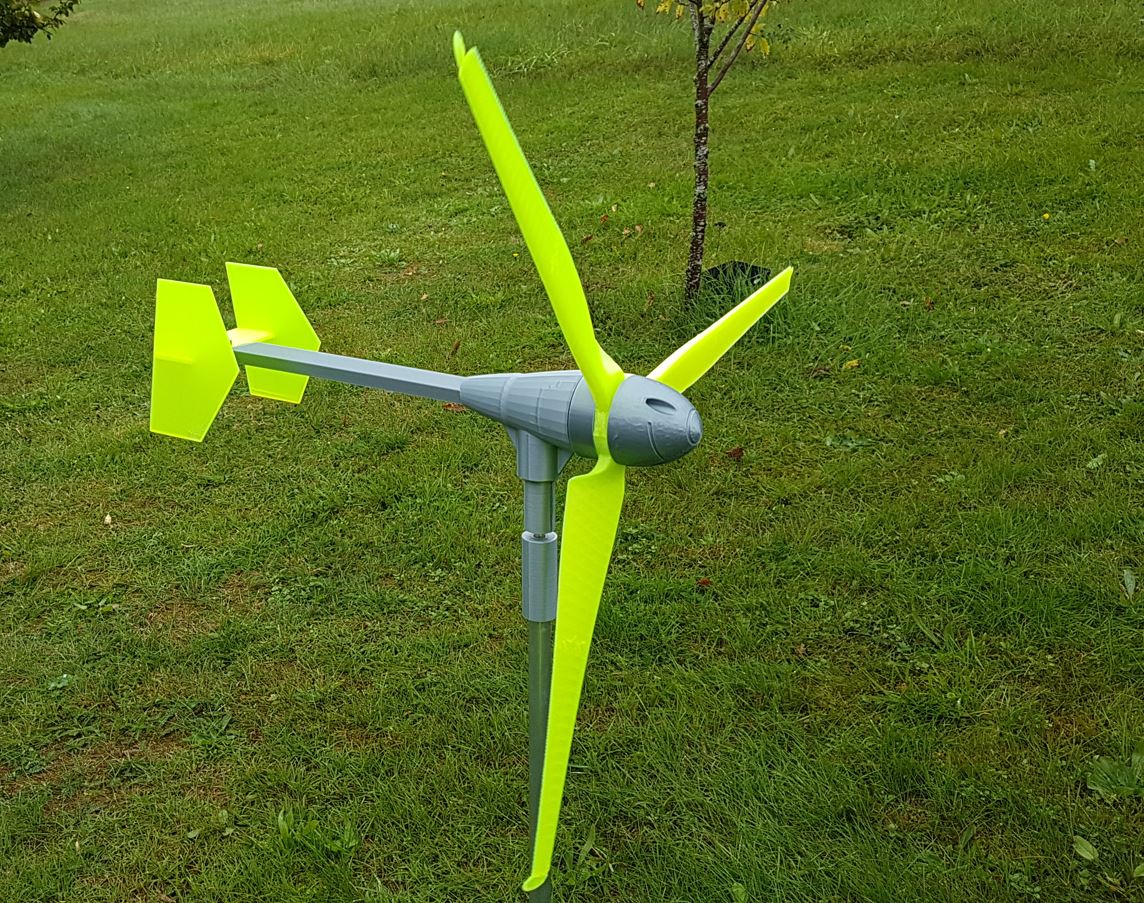

Cối Xay Gió 620 mm

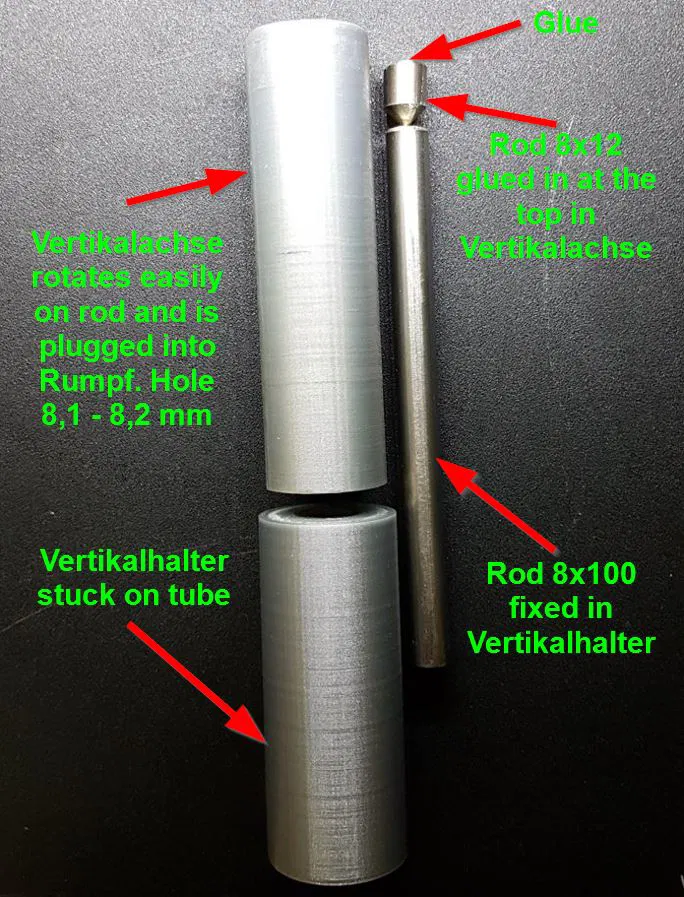

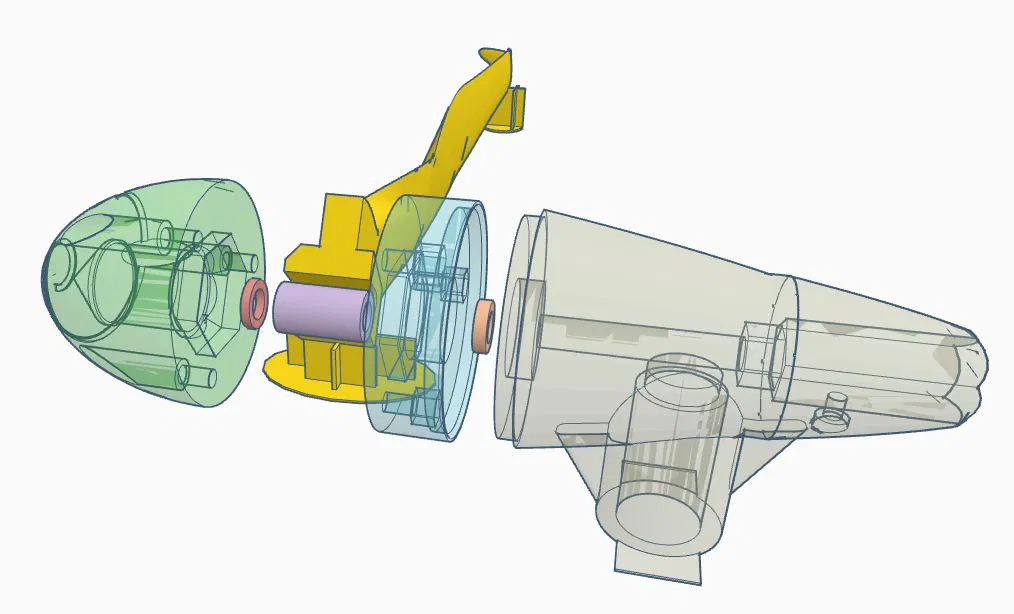

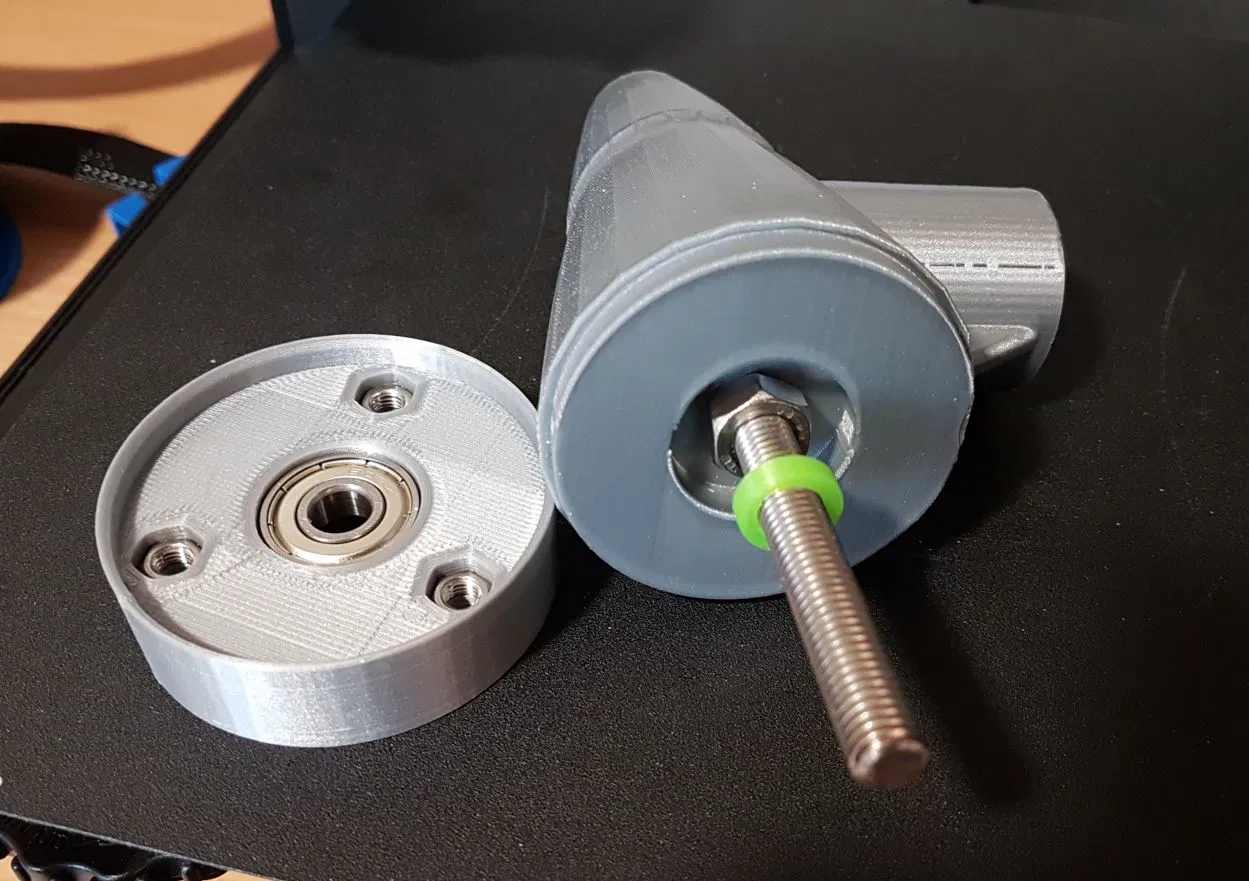

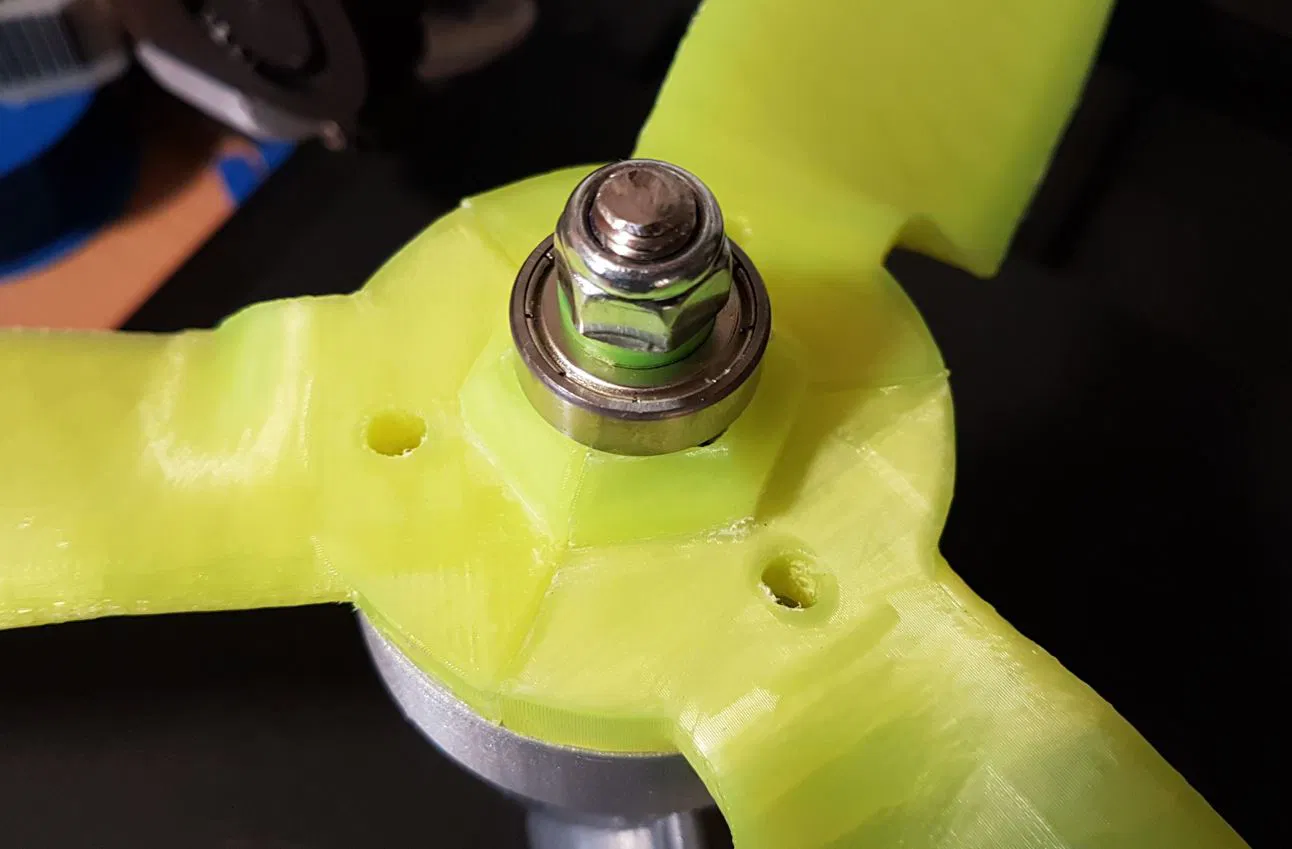

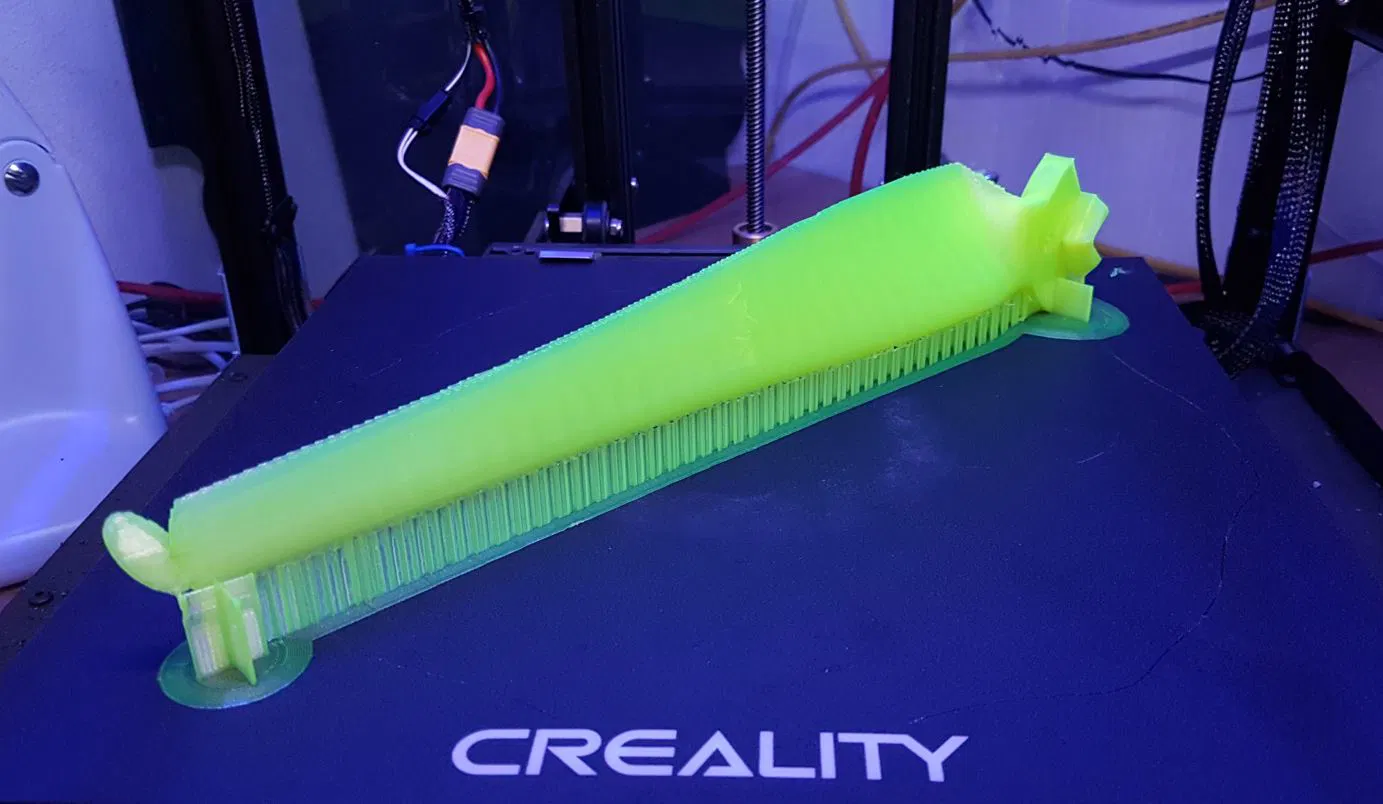

Cảm ơn rosch8 vì chiếc cối xay gió gốc rất hay. Sau khi chiếc cối xay gió gốc chạy ngon lành một thời gian, tôi muốn làm nó lớn hơn. Đã tăng trục, cánh quạt và chóp nón lên 150% và thay đổi chỗ lắp ổ bi và chỗ bắt vít. Đường kính cánh quạt giờ khoảng 620 mm. Một thanh ren bằng thép không gỉ được gắn vào thân máy bằng hai đai ốc, tôi đã cố định các đai ốc bằng keo hai thành phần. Cánh quạt được lắp bằng hai viên bi 608 ZZ. rosch8 đã tạo ra hình dạng cánh quạt rất tốt, giúp cánh quạt đạt tốc độ ấn tượng. Các cánh quạt có bốn phiên bản, No-Normal, Wl-Winglet, Br-Braking Wing, 225x225 vừa với bàn in 225x225 mm. Bảy loại đuôi khác nhau có thể được gắn vào. Các vòng ngoài của ổ bi tì vào các bề mặt hình lục giác của cánh quạt, làm nhẵn các bề mặt này và đo kích thước. Scale Distance23 trong chương trình cắt với cùng độ dài hoặc lớn hơn một chút. Các ổ bi vẫn phải có thể di chuyển bằng tay trong trục và trong chóp nón. Dán ba đai ốc vào trục trước khi lắp ráp. Khi lắp ráp, tôi khuyên nên dùng hai đai ốc thay cho đai ốc tự khóa M8 như trong hình. Trục thẳng đứng được lắp vào đáy thân máy, đường kính trong 8 mm phải quay dễ dàng trên thanh 8 mm. Để làm điều này, hãy điều chỉnh trục thẳng đứng bằng bản in thử với "Horizontal expansion" và "Horizontal hole expansion", hoặc sử dụng mũi khoan 8,2 mm. Dán đầu thanh tròn vào trục thẳng đứng bằng một giọt keo để dễ dàng xoay như trong hình. Thanh 8 mm phải nằm chặt trong giá đỡ thẳng đứng, VertikalHalter16x8 vừa với thanh/ống 16 mm và VertikalHalter0Z5x8 vừa với ống nước 1/2 inch. Cần có: 2x vòng bi 608 ZZ cho cánh quạt 3x vít trụ M5x30 có đai ốc cho cánh quạt 1x thanh ren M8x120 cho cánh quạt 4x đai ốc M8 cho thanh ren 1x vít trụ M4x20 có đai ốc cho phần đuôi 2x vít trụ M4x12 có đai ốc cho bộ phận đuôi 1x thanh thép không gỉ hoặc đồng thau 8x100 cho trục thẳng đứng 1x thanh thép không gỉ hoặc đồng thau 8x12 có đầu cho trục thẳng đứng Lắp ráp cánh quạt xem hình Distanz3 Nabe mit Lager und 3 Muttern M5 Distanz23 rotorblätter lager Distanz2 2 Muttern M8 Spinner 3 Zylinder schraube M5x30 Tôi đã in tất cả các cối xay gió bằng PLA. Tôi khuyên dùng PLA sáng màu cho đến nhiệt độ không khí 35°C. Nếu trời nóng hơn hoặc nếu sử dụng sợi tối màu, hãy dùng PETG hoặc tốt hơn là ASA. Tôi sẽ rất vui nếu có một bản làm hoặc bản phối lại. Das angefügte Winglet ist: The attached winglet is: RC Plane Winglet https://www.thingiverse.com/thing:3272612 Tôi cũng muốn giới thiệu các cối xay gió sau: Illusion Windturbine MK2 counter-rotating Double rotor addon for wind turbine MK2 Double wind turbine MK3 counter rotating https://www.f3d.vn/3d-model/155948-tua-bin-gio-doi-mk3-voi-canh-quat-doi-khang Wind Turbine MK3 neo Remix Archimedes Wind Turbine Remix https://www.f3d.vn/3d-model/163735-coi-xay-gio-archimedes-remix Ugrinsky Vertical Axis Wind Turbine Remix https://www.f3d.vn/3d-model/163736-bien-the-coi-xay-gio-truc-doc-ugrinsky Mini Airplane Wind Turbine https://www.f3d.vn/3d-model/163739-mo-hinh-coi-xay-gio-mini-hinh-may-bay Savonius Vertical Wind Turbine Remix https://www.f3d.vn/3d-model/163738-bien-the-turbine-gio-truc-dung-savonius Darrieus Savonius Turbine Ver.2 Remix https://www.f3d.vn/3d-model/163743-turbine-gio-darrieus-savonius-phien-ban-2-remix Windturbine MK2 neo Remix https://www.f3d.vn/3d-model/163741-coi-xay-gio-mk2-neo-remix Illusion Windturbine 200 / 250 https://www.f3d.vn/3d-model/163744-tuabin-gio-ao-anh-illusion-windturbine-200-250 Toroidal Illusion Windturbine https://www.f3d.vn/3d-model/163745-tua-bin-gio-hinh-xuyen-ao-anh Illusion Windturbine TIE F. Tail Fin Wind turbine savoniov helix – Remix
