Biến thể Cối Xay Gió Trục Dọc Ugrinsky

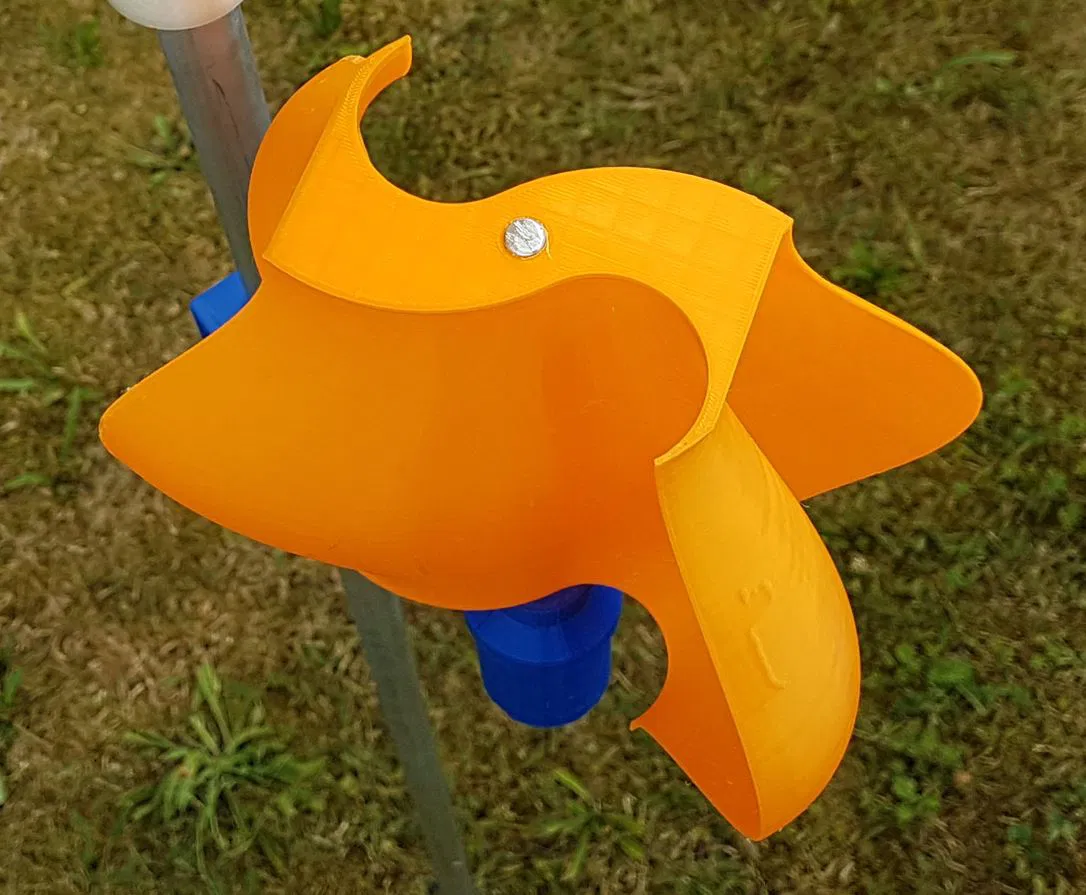

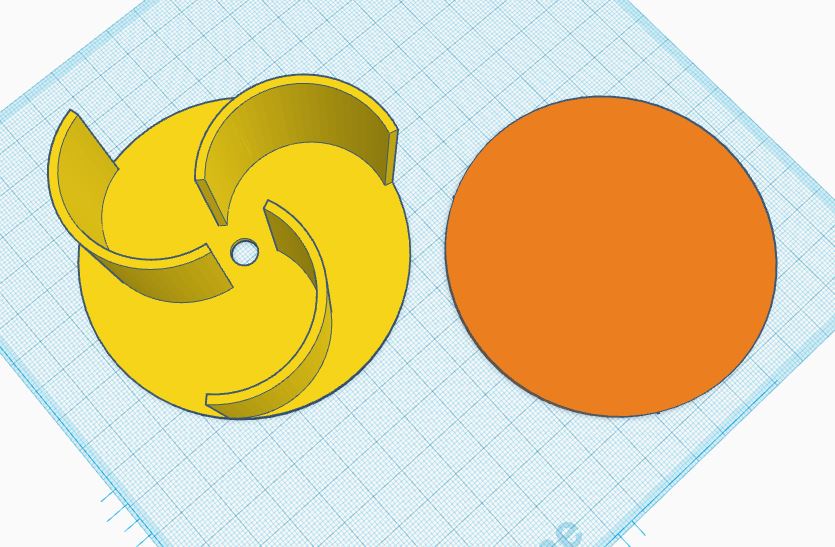

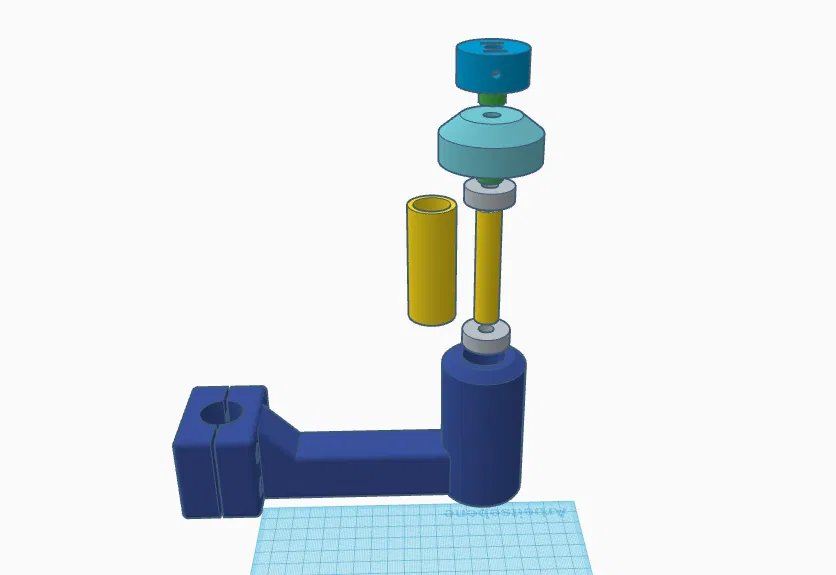

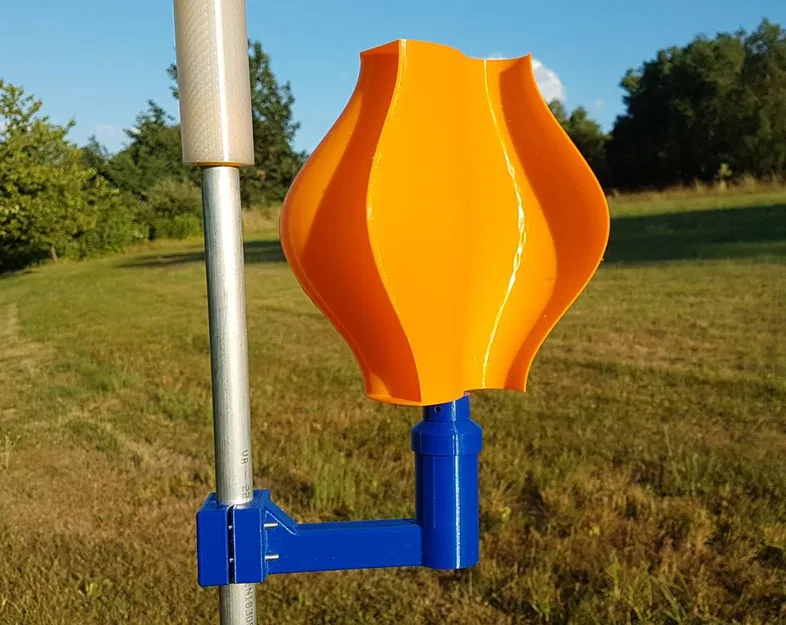

Cảm ơn vladua vì chiếc cối xay gió tuyệt vời. https://www.thingiverse.com/thing:3627007 Tôi muốn vòng bi nằm hoàn toàn bên dưới cối xay gió. Để làm được điều này, tôi đã phóng to các thanh ở trên và dưới cùng và thêm các lỗ 8 mm. Tôi đã thêm một lớp mỏng vào lỗ phía trên để làm cầu nối tốt hơn. Vì cối xay gió có đế nhỏ, tôi đã thêm các bộ phận hỗ trợ và đĩa dính. Để in, cối xay gió nên được xoay sao cho lớp đầu tiên của tấm đầu phía trên bắc cầu ngắn. NabeHalter22 vừa với thanh 22mm, hub vừa với thanh 25mm hoặc kẹp ngoài 40mm. Nếu cần, trục có thể được cố định bằng vít và đai ốc M3 bằng cách sử dụng vòng điều chỉnh. Tôi khuyên bạn nên in thử hub bị chìm trong Z. Sau đó đo đường kính bên trong (22,0 mm) và bù cho sai lệch có thể xảy ra bằng cách mở rộng lỗ theo chiều ngang (Cura). Hub holder được in bằng PETG và phần còn lại bằng PLA. Cần có một trục 8x310 mm và hai vòng bi 608ZZ 8x22x7 mm, đối với giá đỡ 4x vít đầu trụ M5x35 có đai ốc. Nếu muốn, bạn có thể dán "Savonius3KlLi" lại với nhau và gắn vào trục nhô ra. Tôi đã in tất cả các cối xay gió bằng PLA. Tôi khuyên dùng PLA sáng hơn cho đến 35°C nhiệt độ không khí. Nếu trời ấm hơn hoặc nếu dùng sợi tối màu, hãy dùng PETG hoặc ASA tốt hơn. Tôi cũng muốn giới thiệu những cối xay gió này: Illusion Windturbine MK2 chạy ngược chiều Phần bổ sung cánh quạt kép cho cối xay gió MK2 Cối xay gió kép MK3 chạy ngược chiều https://www.f3d.vn/3d-model/155948-tua-bin-gio-doi-mk3-voi-canh-quat-doi-khang Cối xay gió MK3 neo Remix Archimedes Wind Turbine Remix Cối xay gió máy bay mini Savonius Vertical Wind Turbine Remix Darrieus Savonius Turbine Ver.2 Remix Windturbine MK2 neo Remix Illusion Windturbine 200 / 250 Toroidal Illusion Windturbine Illusion Windturbine TIE F. Fin đuôi Cối xay gió 620 mm Cối xay gió xoắn ốc Savonius – Remix
