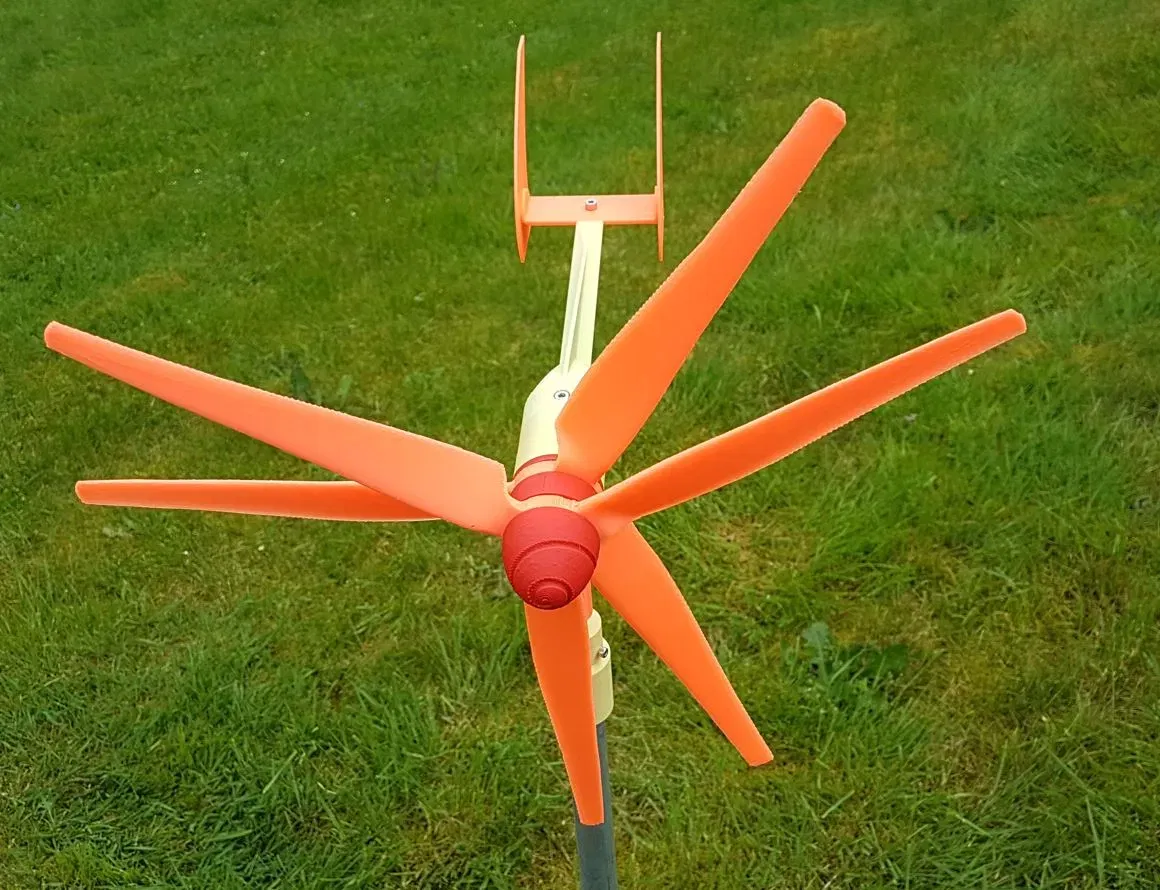

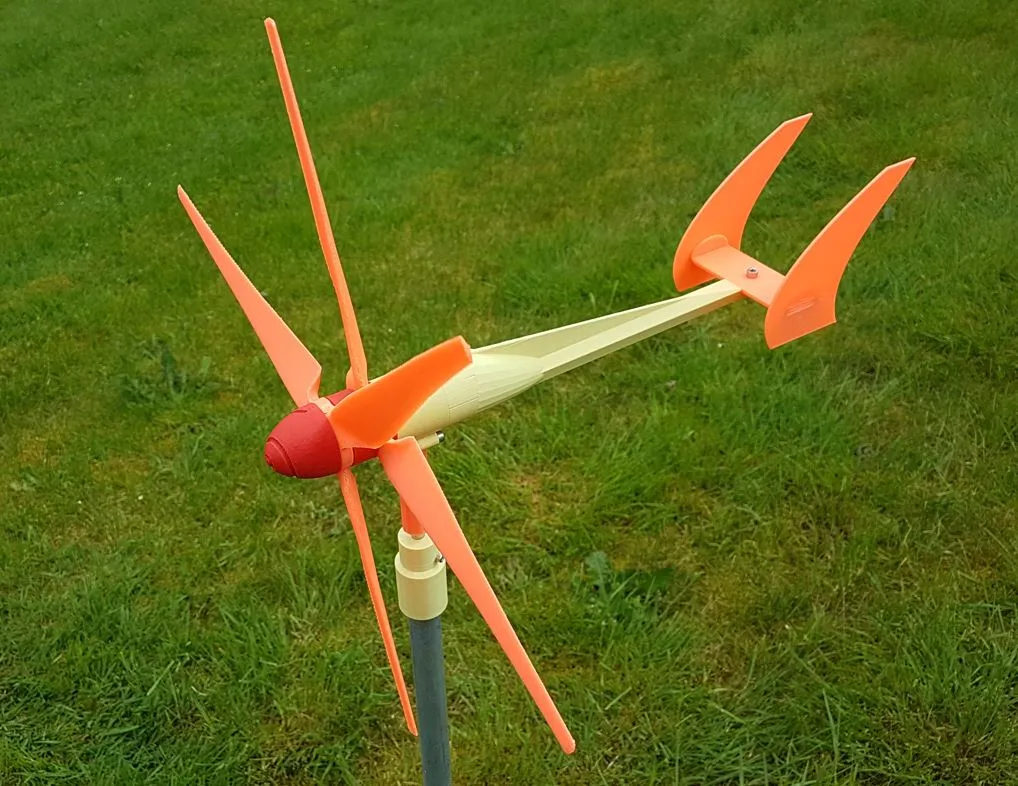

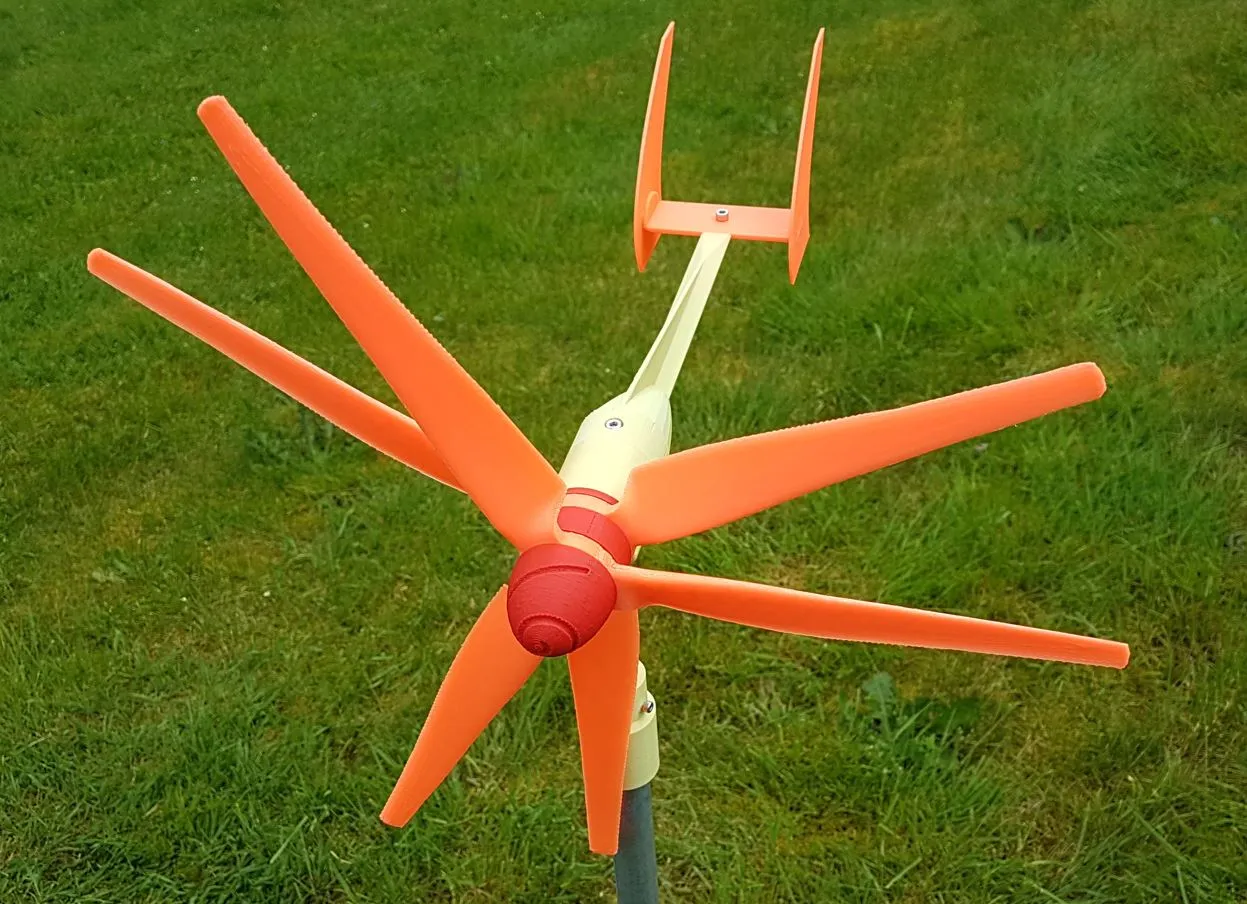

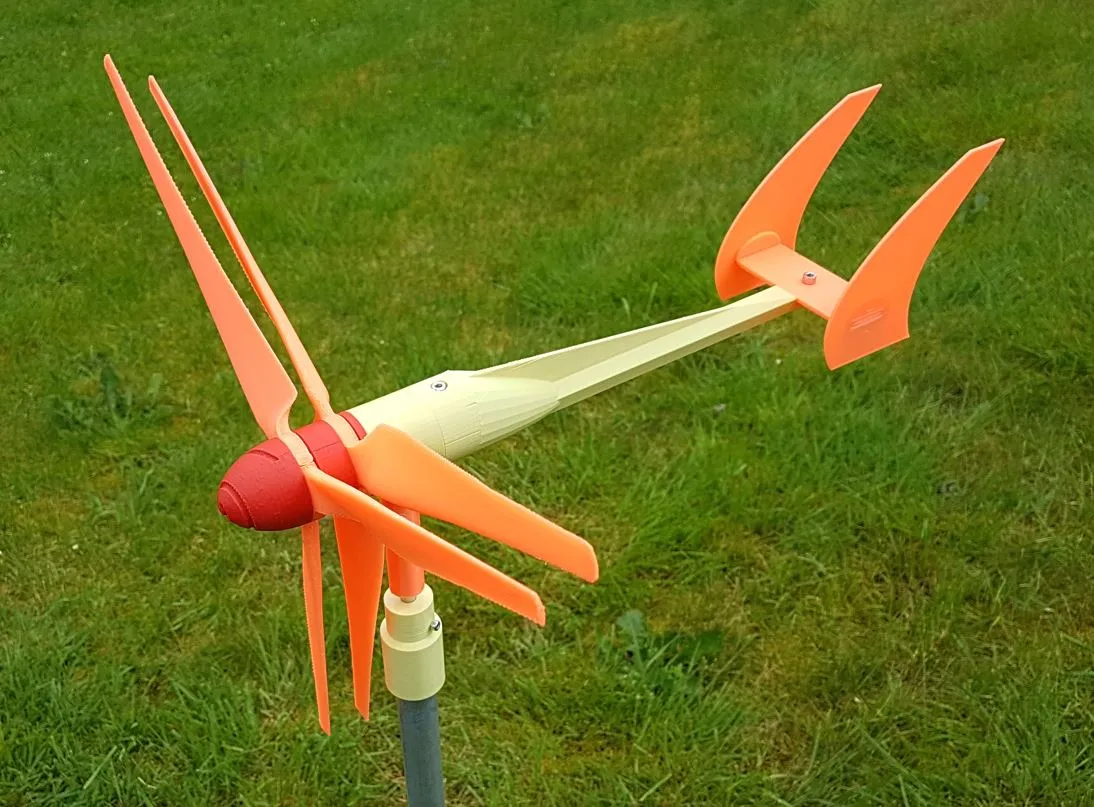

Tua-bin gió đôi MK3 với cánh quạt đối kháng

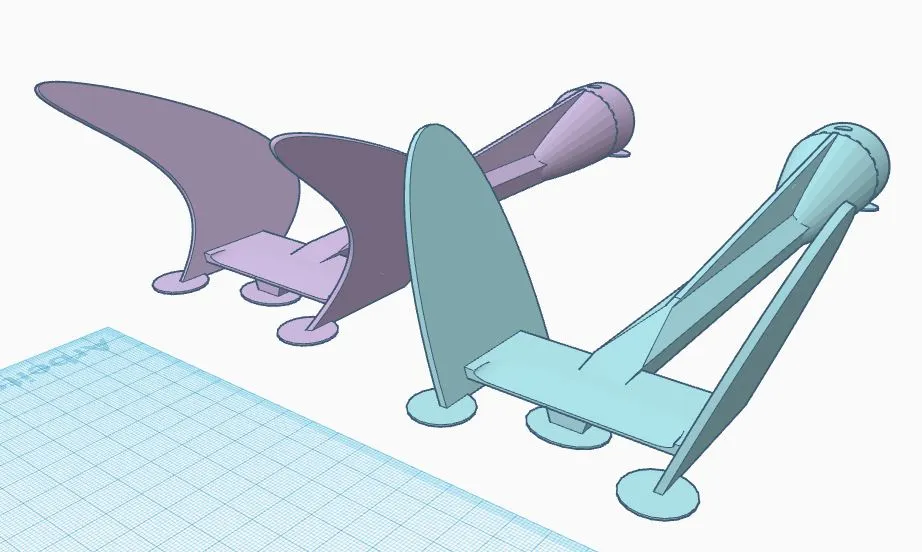

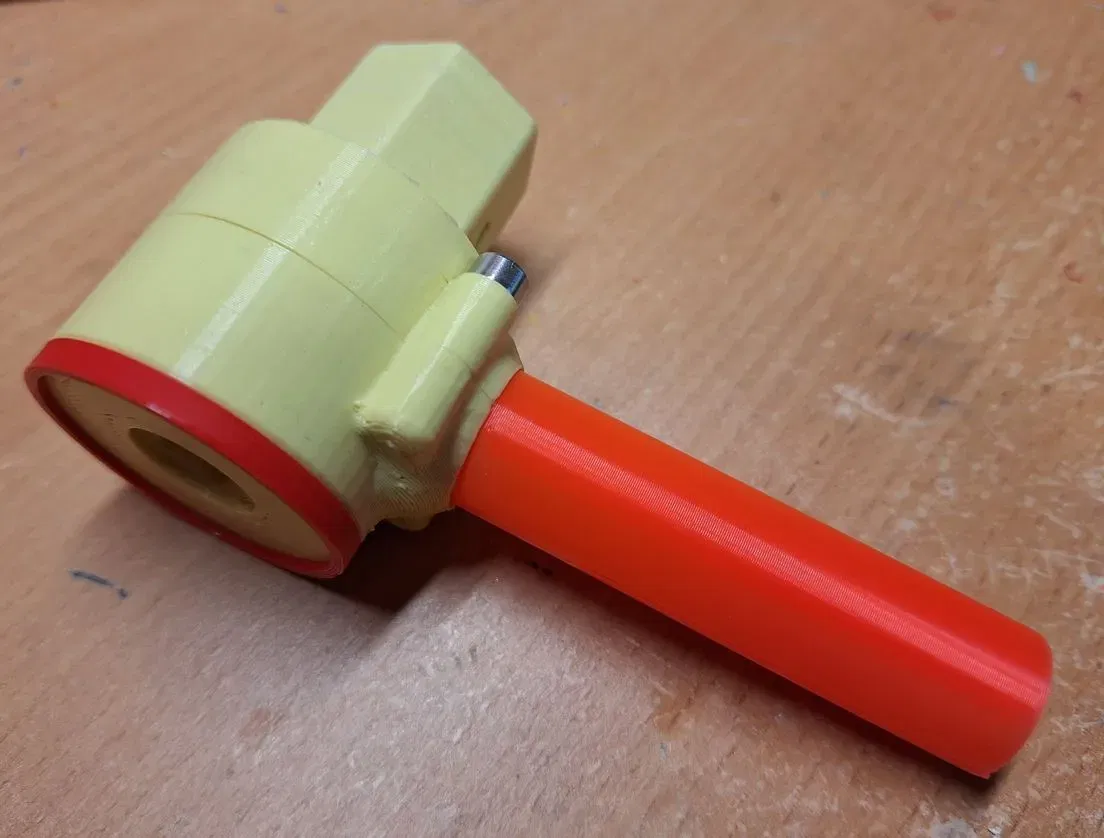

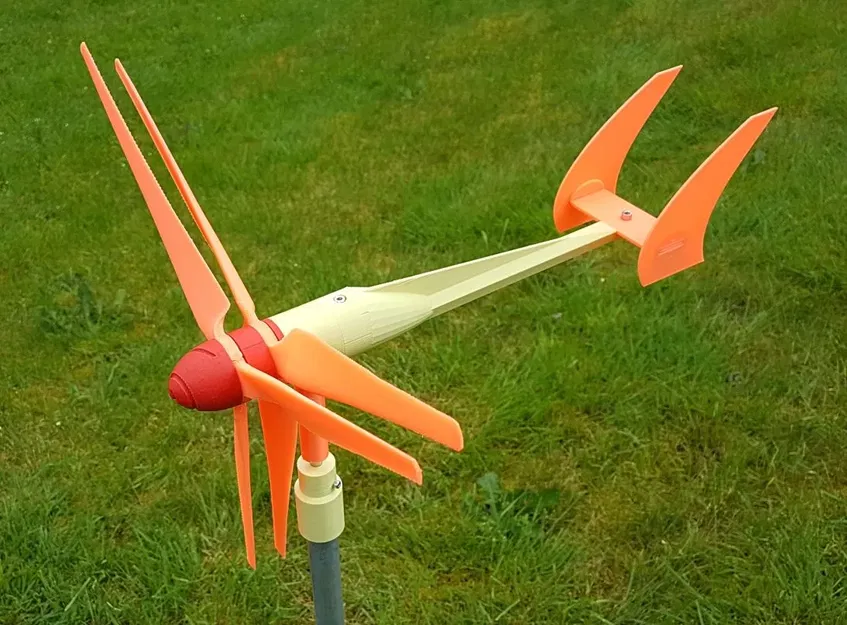

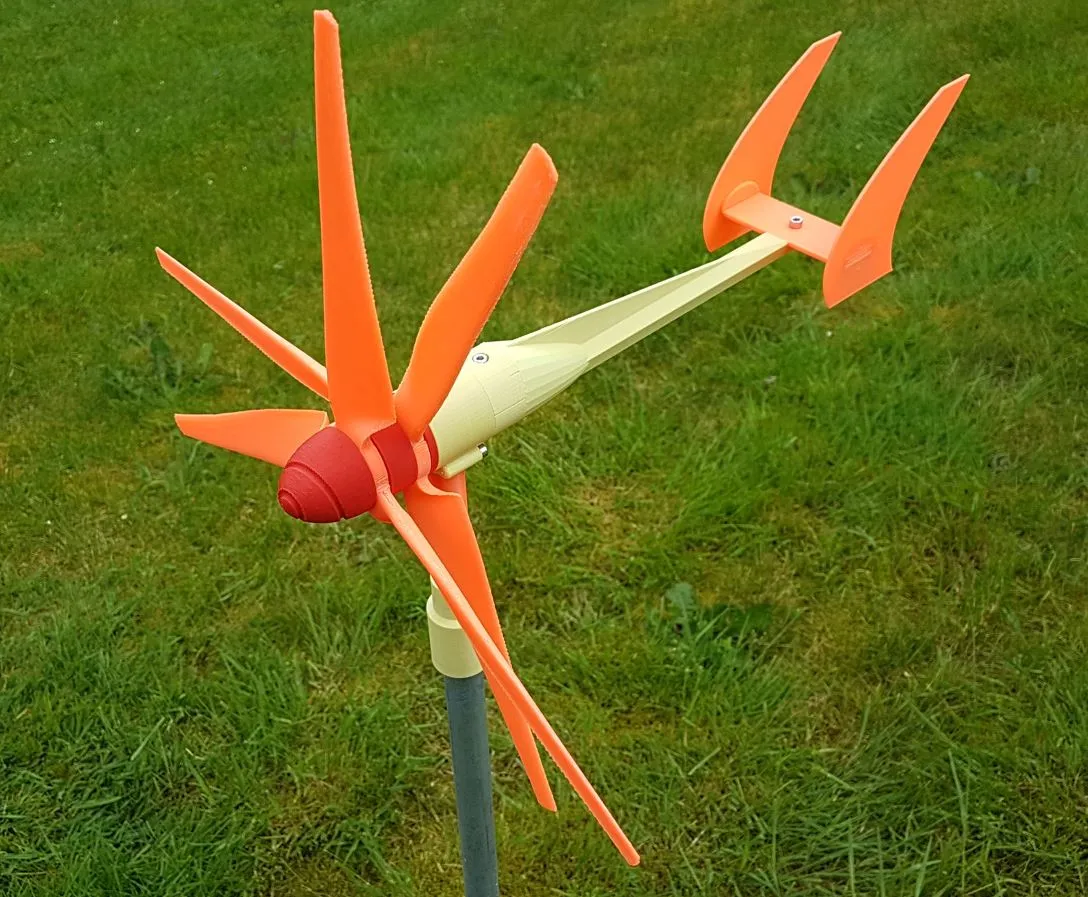

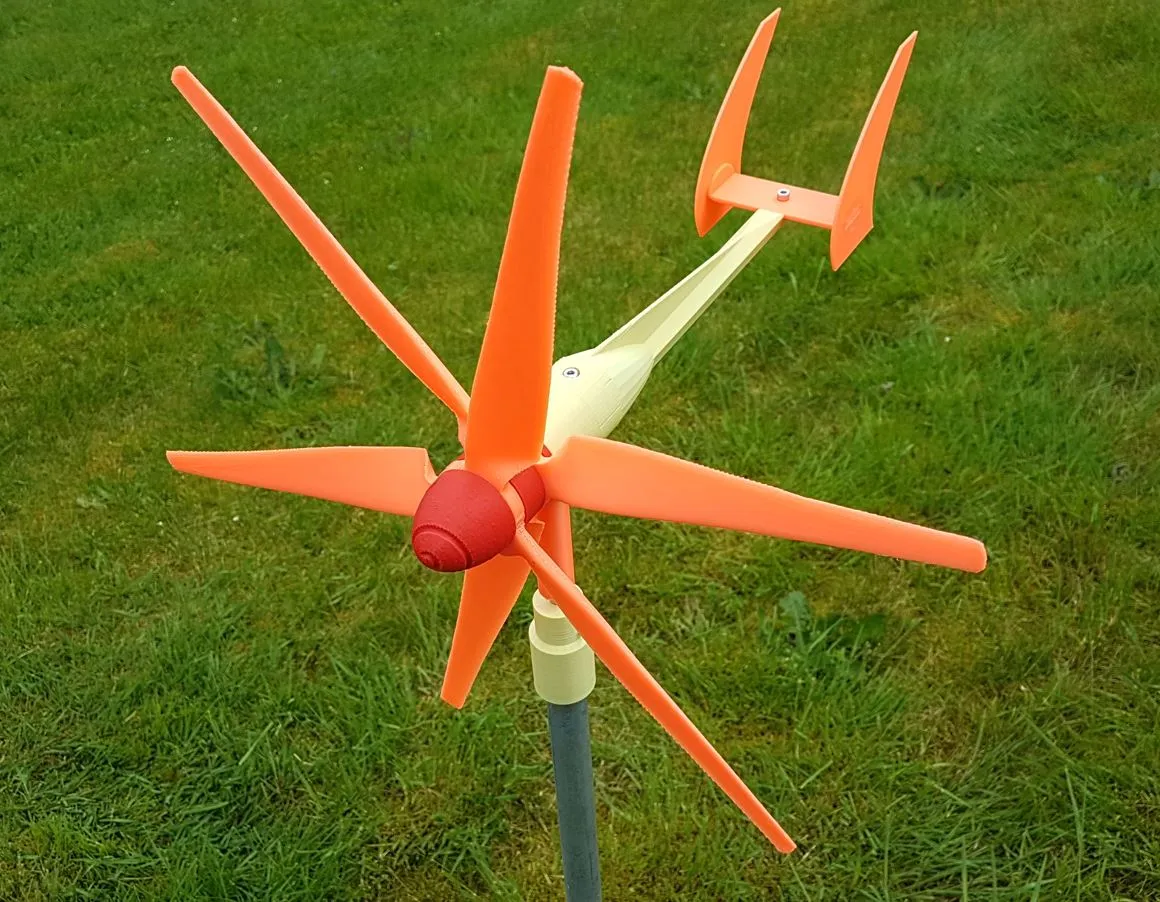

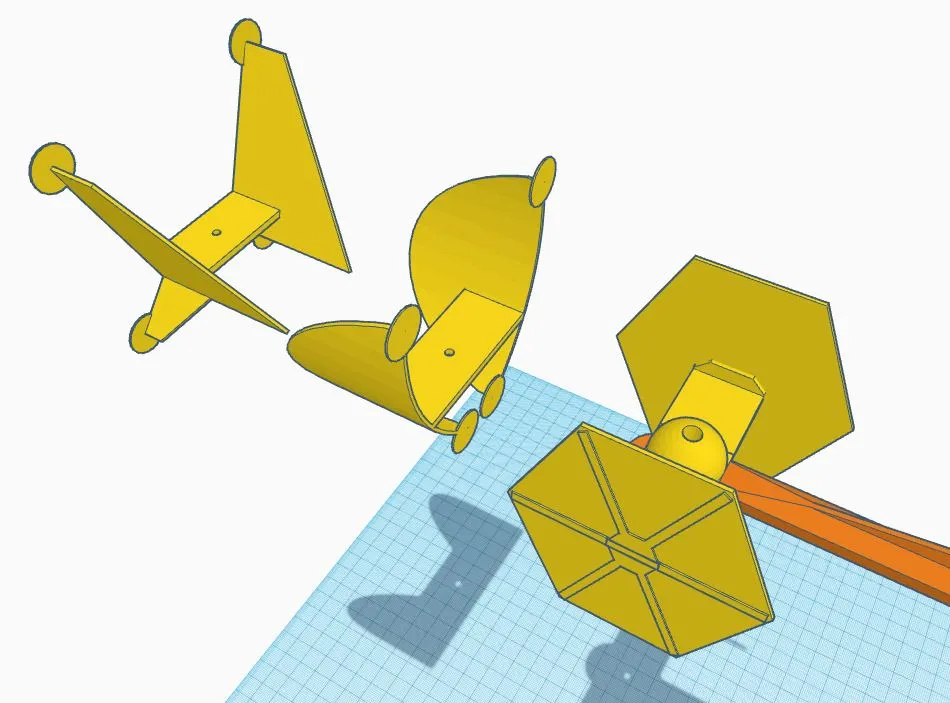

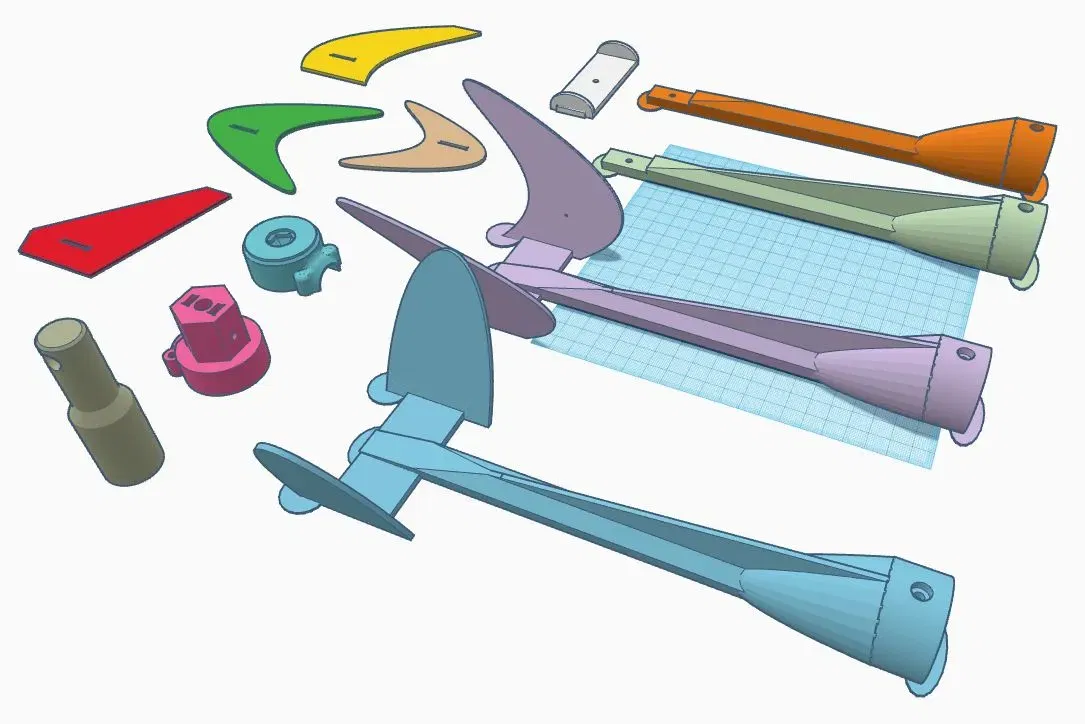

Cảm ơn rosch8 một lần nữa vì chiếc tuabin gió nguyên bản tuyệt vời! Tôi đã thực hiện một vài bản remix, thiết kế cánh quạt này đạt được tốc độ rất ấn tượng. Tôi đã thêm một cánh quạt quay ngược thứ hai vào bản remix của mình, nó trông thật tuyệt khi các cánh quạt quay. Sau khi một vòng bi đơn cho cánh quạt hoạt động tốt trên một số tuabin gió của tôi, tôi đã thay đổi vòng bi trên MK3. Cánh quạt mới được gắn vào tuabin gió neo của tôi bằng một thanh ren M8. Có sáu kiểu đuôi khác nhau và bốn kiểu vây đuôi khác nhau mà tôi đã dán các đơn vị đuôi vào giá đỡ bằng CA. Tôi cũng đã thay đổi vòng bi thẳng đứng. Đối với các tuabin gió khác của tôi, một thanh thép không gỉ hoặc đồng 8mm với đầu quay dán vào trên cùng đã chứng minh là thành công. Các vít M3 cho cánh quạt được vặn trực tiếp vào spinner. Tôi khuyên bạn nên khoan lỗ trước bằng mũi khoan 2. 5 mm. Tôi khuyên bạn nên cắt thanh ren ở phía sau để bạn có thể siết chặt đai ốc và giữ nó lại. Đường kính trong 8 mm của trục thẳng đứng phải có thể quay dễ dàng trên thanh tròn 8 mm. Để làm điều này, nếu cần, điều chỉnh trục thẳng đứng bằng một bản in thử với "mở rộng lỗ ngang" hoặc làm việc với mũi khoan 8. 2 mm. Dán đầu thanh tròn để dễ dàng xoay trục thẳng đứng bằng một giọt keo như trong hình minh họa. Thanh tròn 8 mm phải ngồi chặt trong giá đỡ thẳng đứng, giá đỡ thẳng đứng 16x8 phù hợp với một thanh/ống 16 mm, giá đỡ thẳng đứng 05Zx8 phù hợp với một ống nước 1/2". Yêu cầu: 2x vòng bi 608ZZ cho cánh quạt 1x thanh ren M8x120 cho cánh quạt 3x đai ốc M8 cho thanh ren 12x vít đầu trụ M3x16 cho cánh quạt 2x vít đầu trụ M4x16 cho Koerper 2x vít đầu trụ M 4x12 với đai ốc cho Heck 1x vít trụ M 4x10 với đai ốc cho đơn vị đuôi 1x thanh thép không gỉ hoặc đồng 8x100 cho trục thẳng đứng 1x thanh thép không gỉ hoặc đồng hoặc thanh in 8x15 với đầu cho trục thẳng đứng

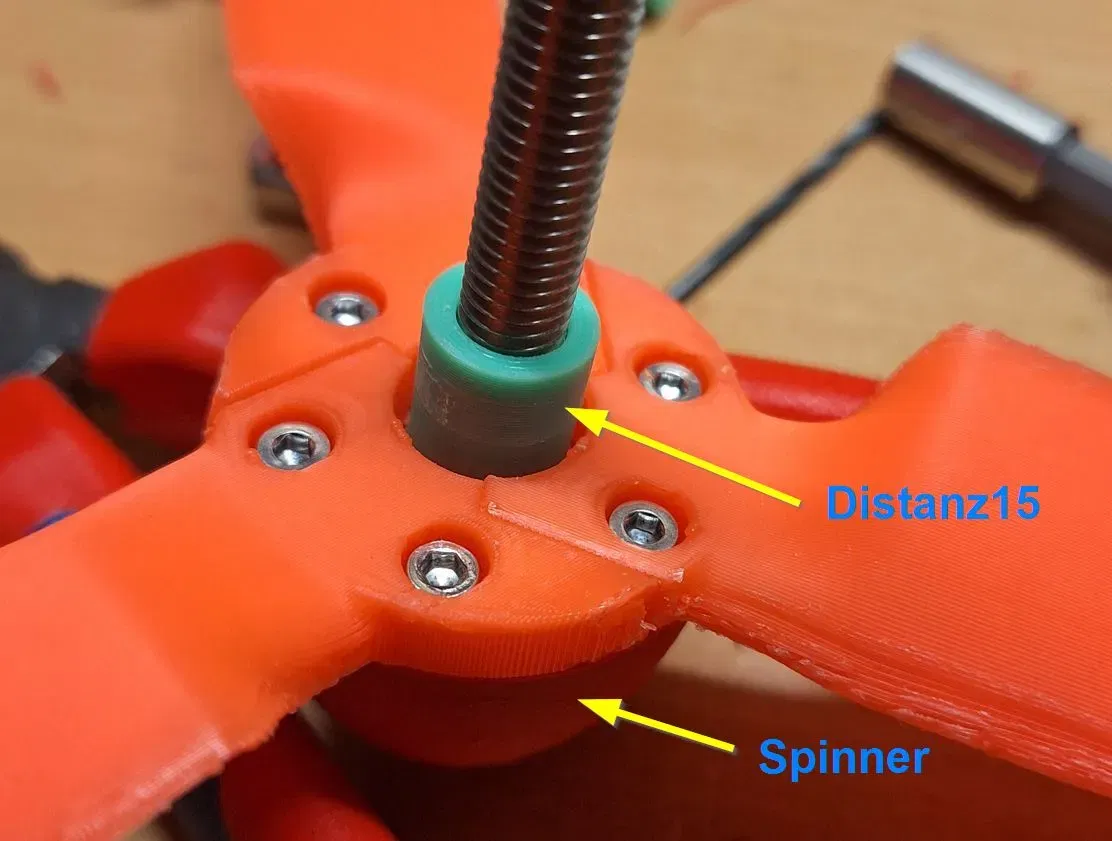

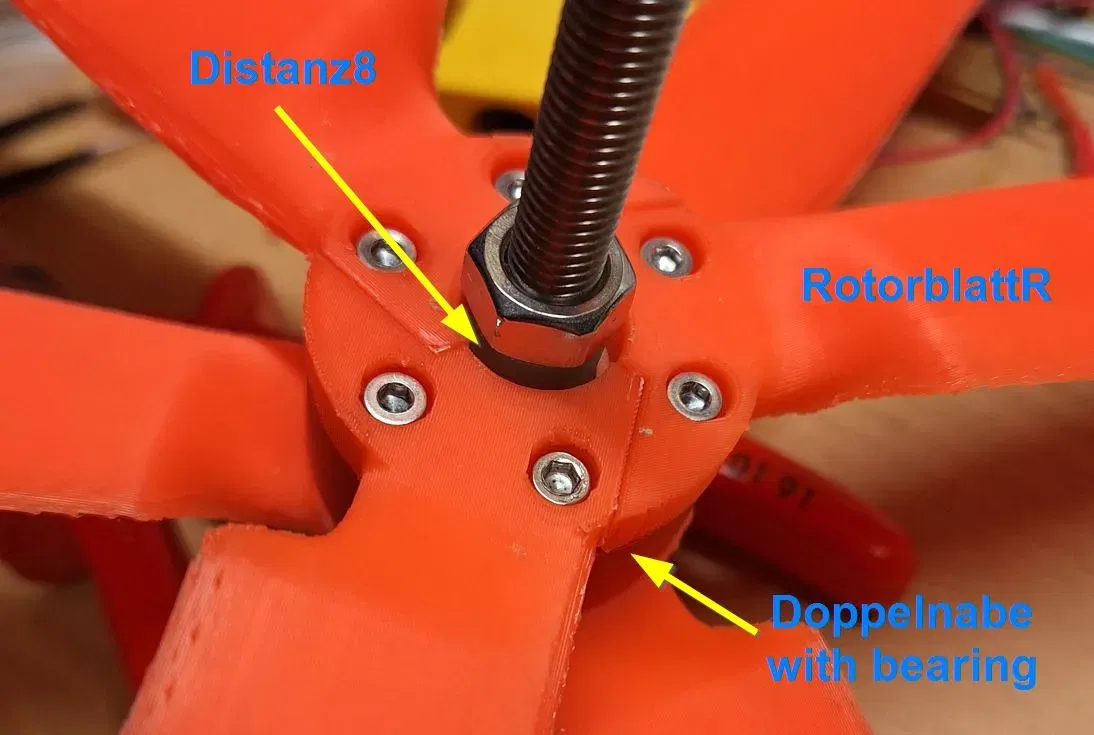

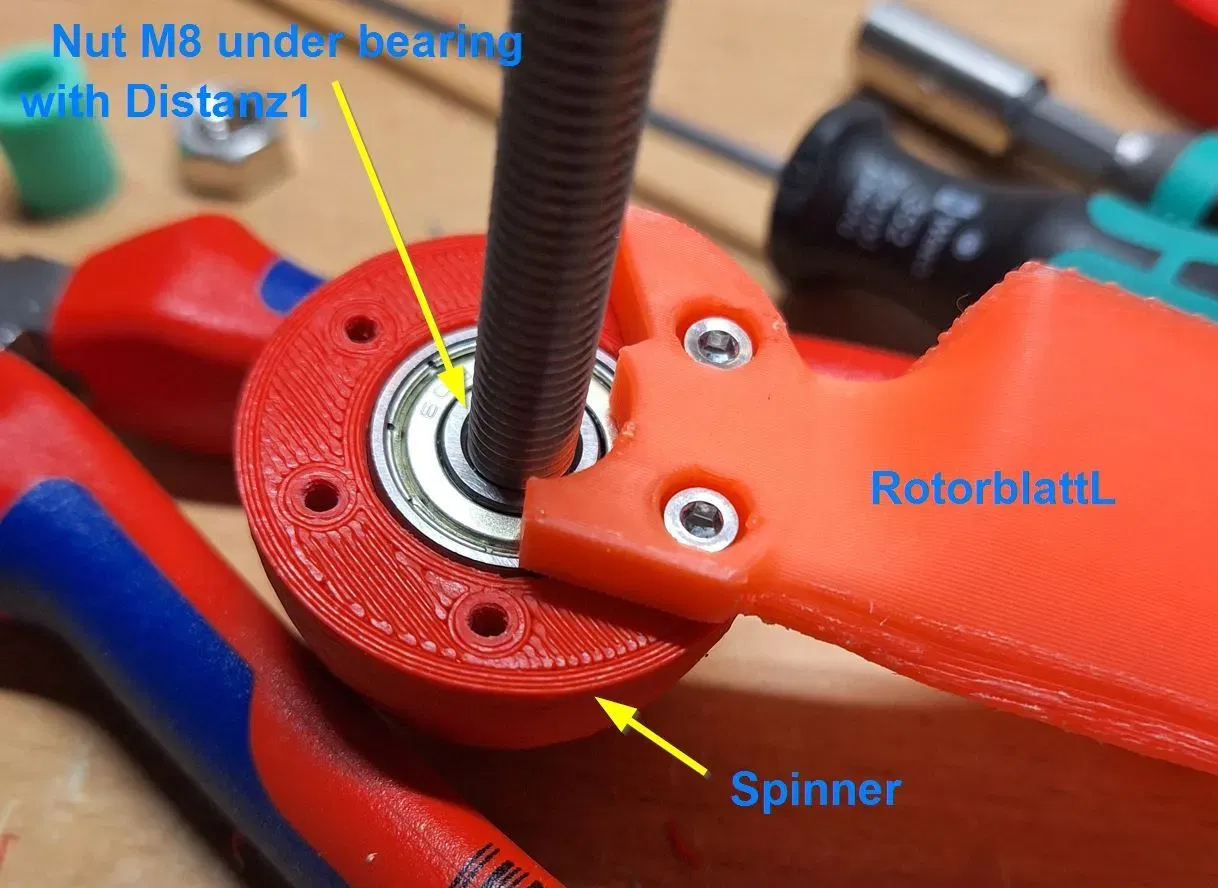

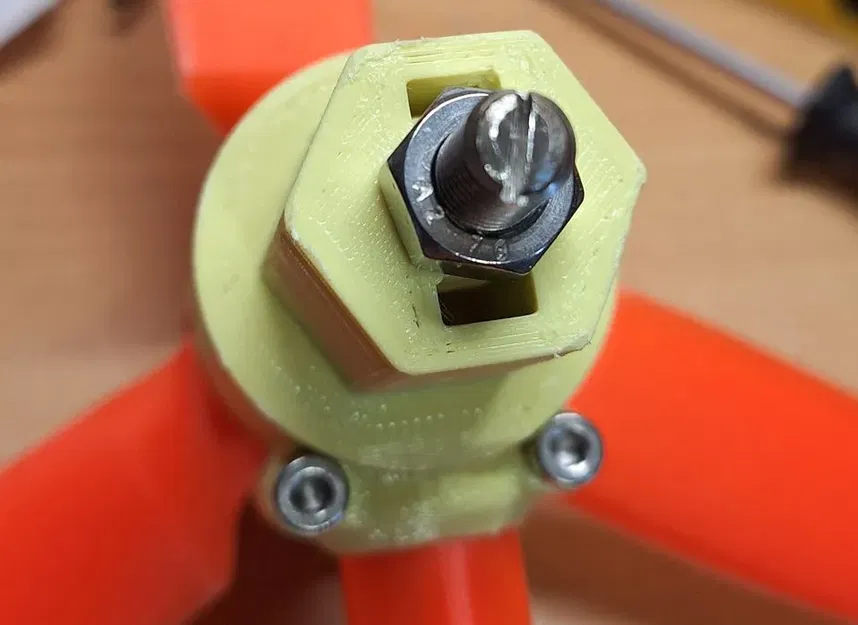

Lắp ráp: Đai ốc M8 trên thanh ren được cố định bằng một giọt CA hoặc thay thế bằng một đai ốc tự khóa, Distanz1, vòng bi 608ZZ, ép vòng bi vào Spinner, vặn RotorblattL vào Spinner, Distanz15, Doppelnabe với vòng bi, vặn RotorblattR, Distanz8, đai ốc M8, dán hoặc keo Ring vào KoerperV, Vertikalachse, KoerperH, chèn đai ốc cho Heck vào KoerperH, đai ốc M8 được cố định bằng một giọt CA hoặc thay thế bằng cách khóa một đai ốc thứ hai, vít cho Koerper. Tôi đã in tất cả các tua-bin gió bằng PLA. Tôi khuyên bạn nên sử dụng PLA sáng màu cho nhiệt độ không khí lên đến 35°C. Nếu nhiệt độ cao hơn hoặc nếu sử dụng filament tối màu, hãy sử dụng PETG hoặc tốt hơn là ASA. Tôi sẽ rất vui nếu có một bản làm hoặc remix... [yt]https://www. youtube. com/embed/BmVwT4rs0C4[/yt]Tôi cũng muốn giới thiệu những tua-bin gió này:
