Hộp lưu trữ Gridfinity Parametric bởi Pred (Bản nâng cấp)

QUAN TRỌNG

Đọc kỹ mô tả trước khi in!

Kiểm tra nhật ký thay đổi ở cuối trước khi in, có thể có các bản cập nhật cho mô hình

Mô hình gốc và mô hình tham số không thể xếp chồng lên nhau!

Phiên bản Prusa Mini: /3d-model/hop-luu-tru-gridfinity-cho-prusa-mini

Giờ đây là DẠNG THAM SỐ (PARAMETRIC)

Tìm file f3d trong thư mục chung bên dưới.

Tôi đã thực hiện một số thay đổi so với mô hình gốc.

• Giờ đây nó là dạng tham số với nhiều tùy chọn

• Phần đế đã giảm trọng lượng và giờ có thể chấp nhận nam châm 6x2 (nếu bạn thích)

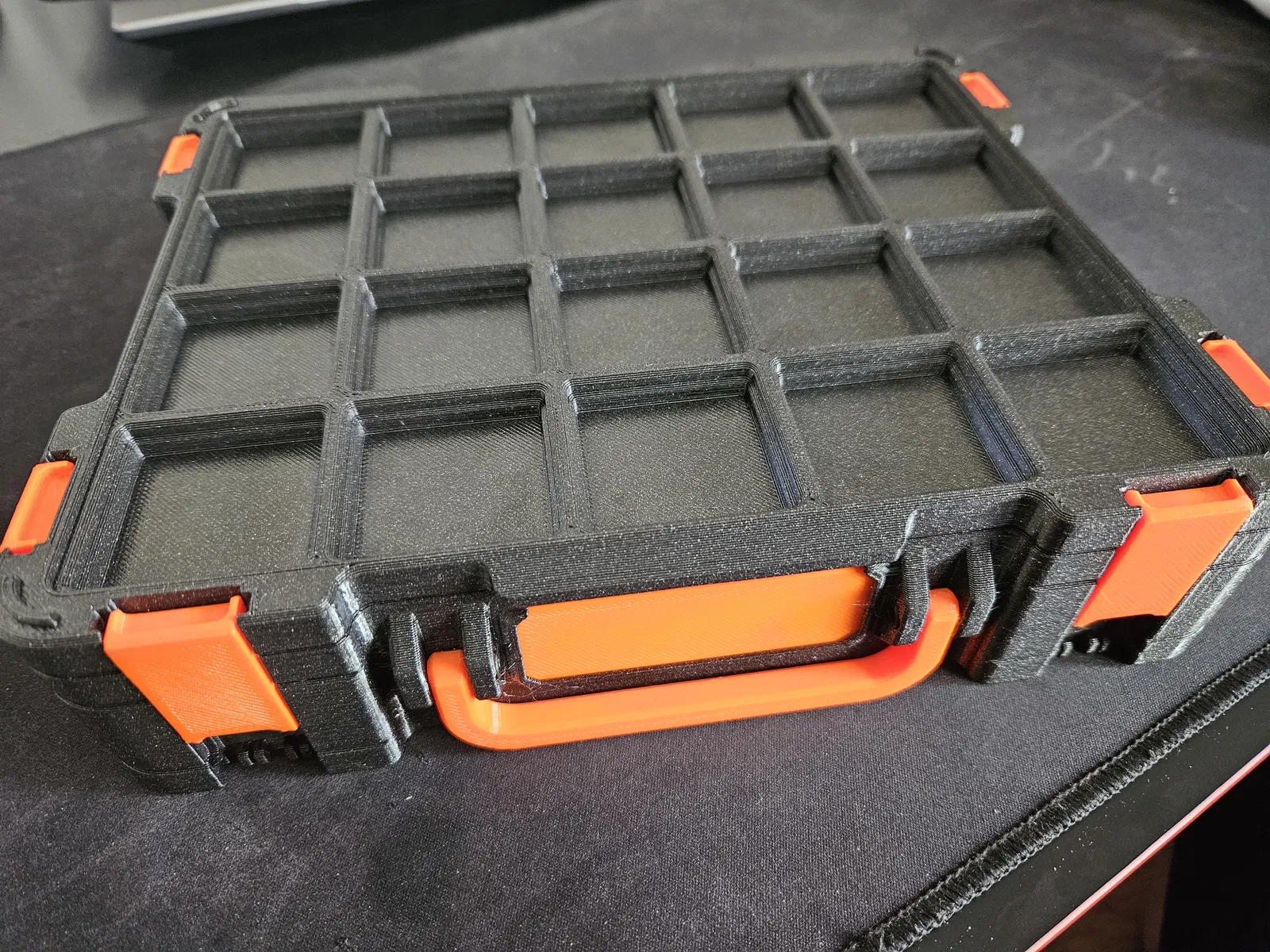

• Có tay cầm phía trước (tùy chọn) *

• Thiết kế lại khe cắm nhãn

• Tùy chọn bản lề với vít M3x30

• Tôi không thích tay cầm lắm, nhưng đó là một tính năng được yêu cầu nhiều. Nó chắc chắn sẽ thay đổi hoặc thậm chí bị loại bỏ trong lần lặp tiếp theo. Nó cũng chiếm nhiều không gian của nhãn, nên nhãn đã nhỏ lại.

Bạn có thể thay đổi những gì?

Kích thước

Tất nhiên là kích thước (số lượng bin theo trục X và Y và chiều cao theo đơn vị Gridfinity)

• X giới hạn tối thiểu 4 bin (nhãn và tay cầm hầu như không dùng được ở kích thước này)
• Y giới hạn tối thiểu 3 bin
• Z giới hạn tối thiểu 6 đơn vị

Các giá trị thấp hơn sẽ làm hỏng mô hình!

Kích thước bản lề

Giờ đây bạn có thể thay đổi độ dài của bản lề, vị trí Y so với mặt sau của hộp và kích thước của trục xoay. Trục xoay càng rộng thì càng chắc chắn, nhưng càng khó in hơn nếu không có hỗ trợ.

Các tùy chọn cho bản lề vít bị giới hạn!

Kích thước nhãn

Trong giới hạn hợp lý :) Đối với các hộp nhỏ hơn, điều này không tạo ra nhiều khác biệt, nhưng đối với các hộp lớn hơn, có một số chỗ để tùy chỉnh.

Mô tả (mô hình gốc)

Xin giới thiệu phiên bản mới nhất và bóng bẩy nhất của hộp lưu trữ Gridfinity.

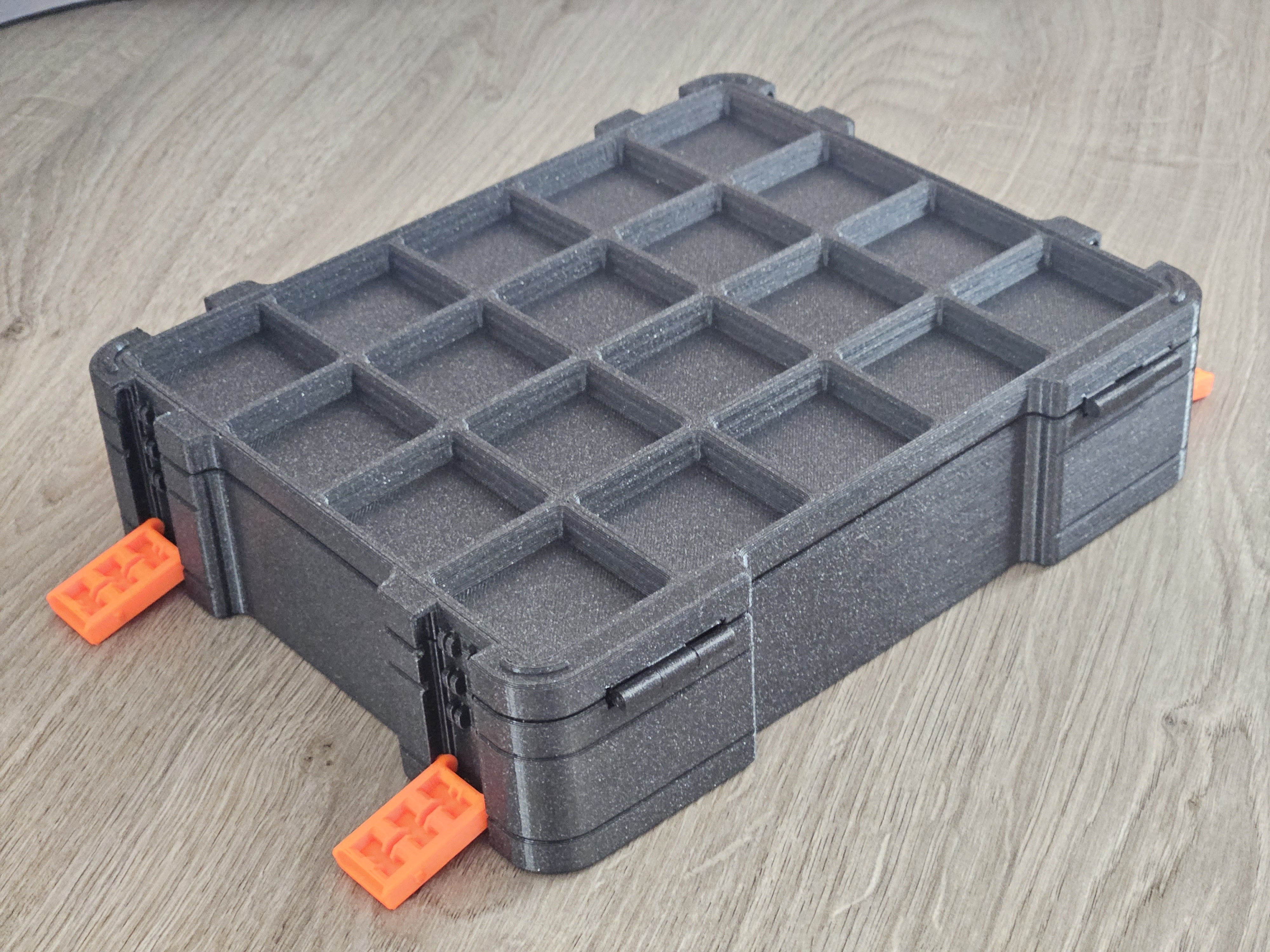

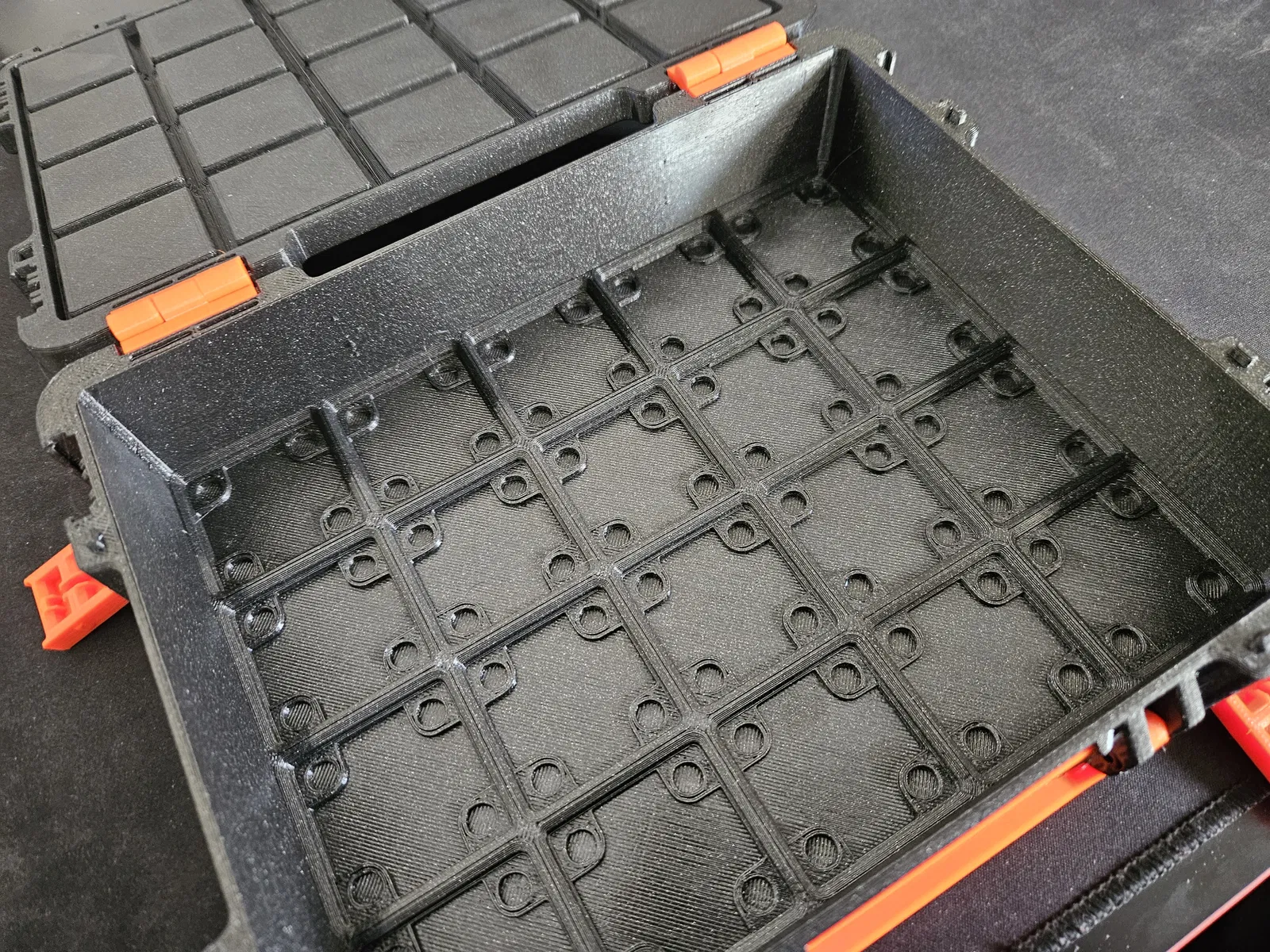

A 5x4 Gridfinity baseplate ẩn trong một chiếc hộp kích thước 230 x 188 x 55mm (có gờ xếp chồng Z+1.5mm ở trên), được cố định bằng một lưới các cấu hình đáy của hộp Gridfinity trong nắp, hoàn chỉnh với một khe cắm nhãn.

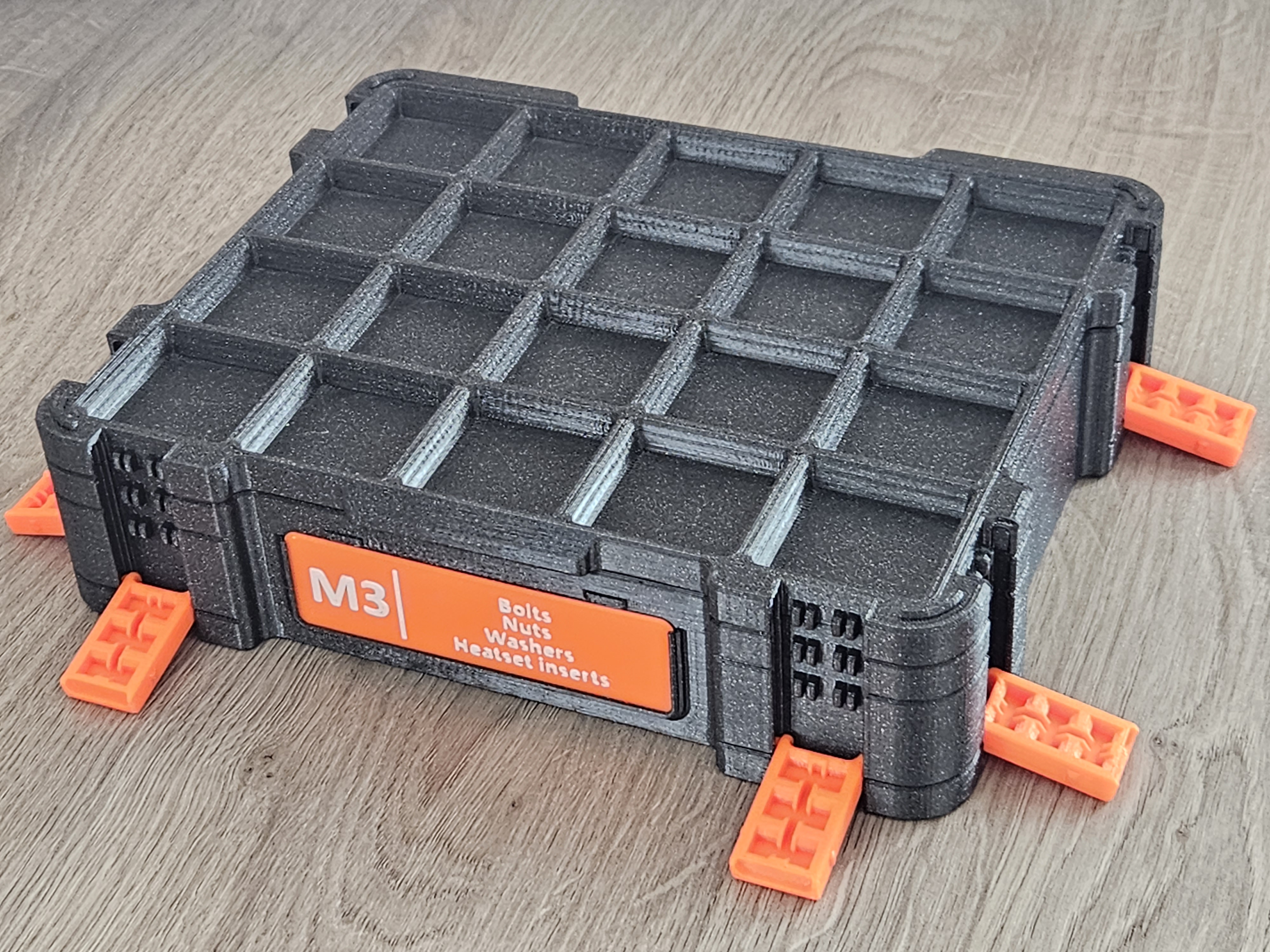

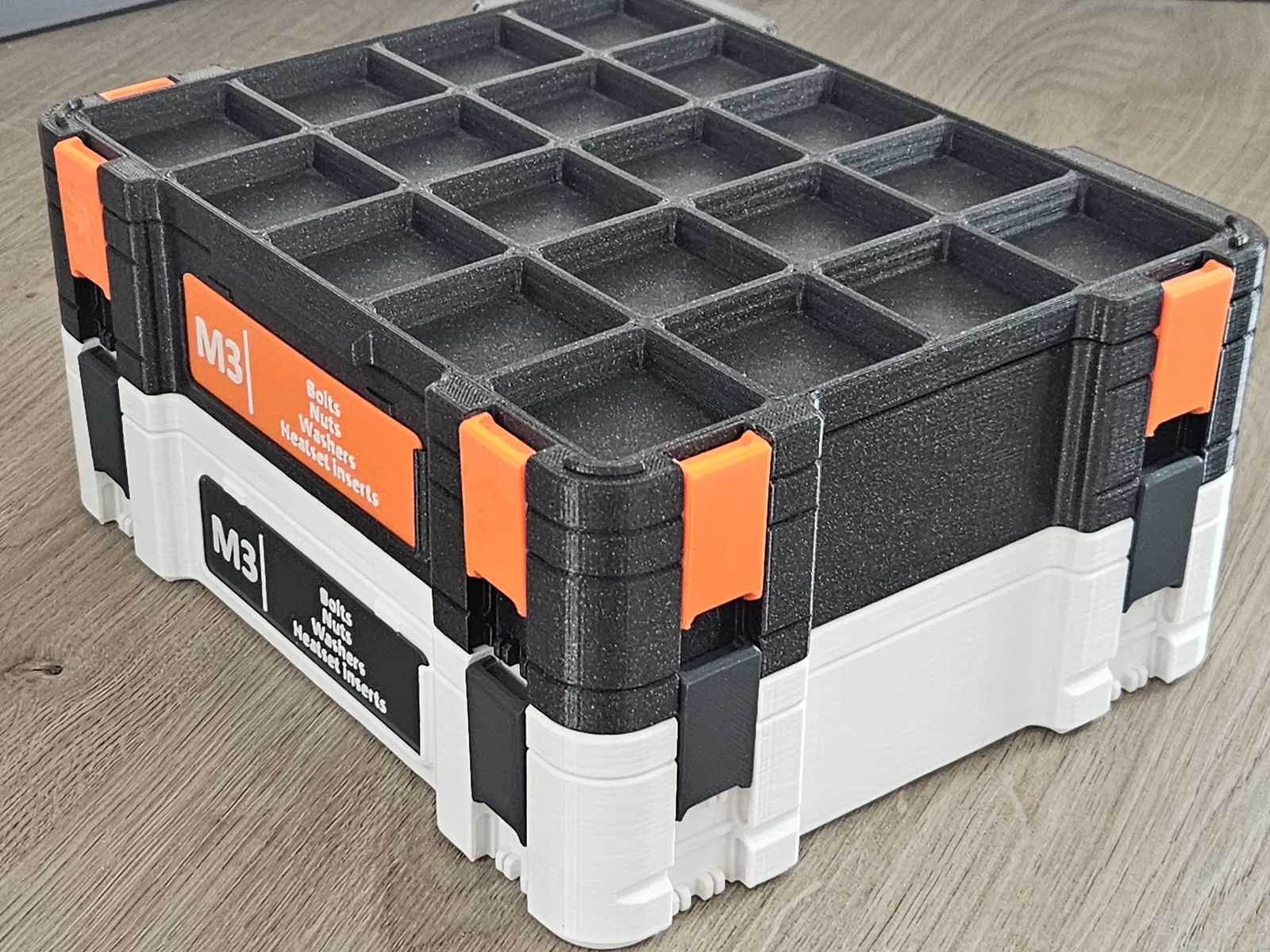

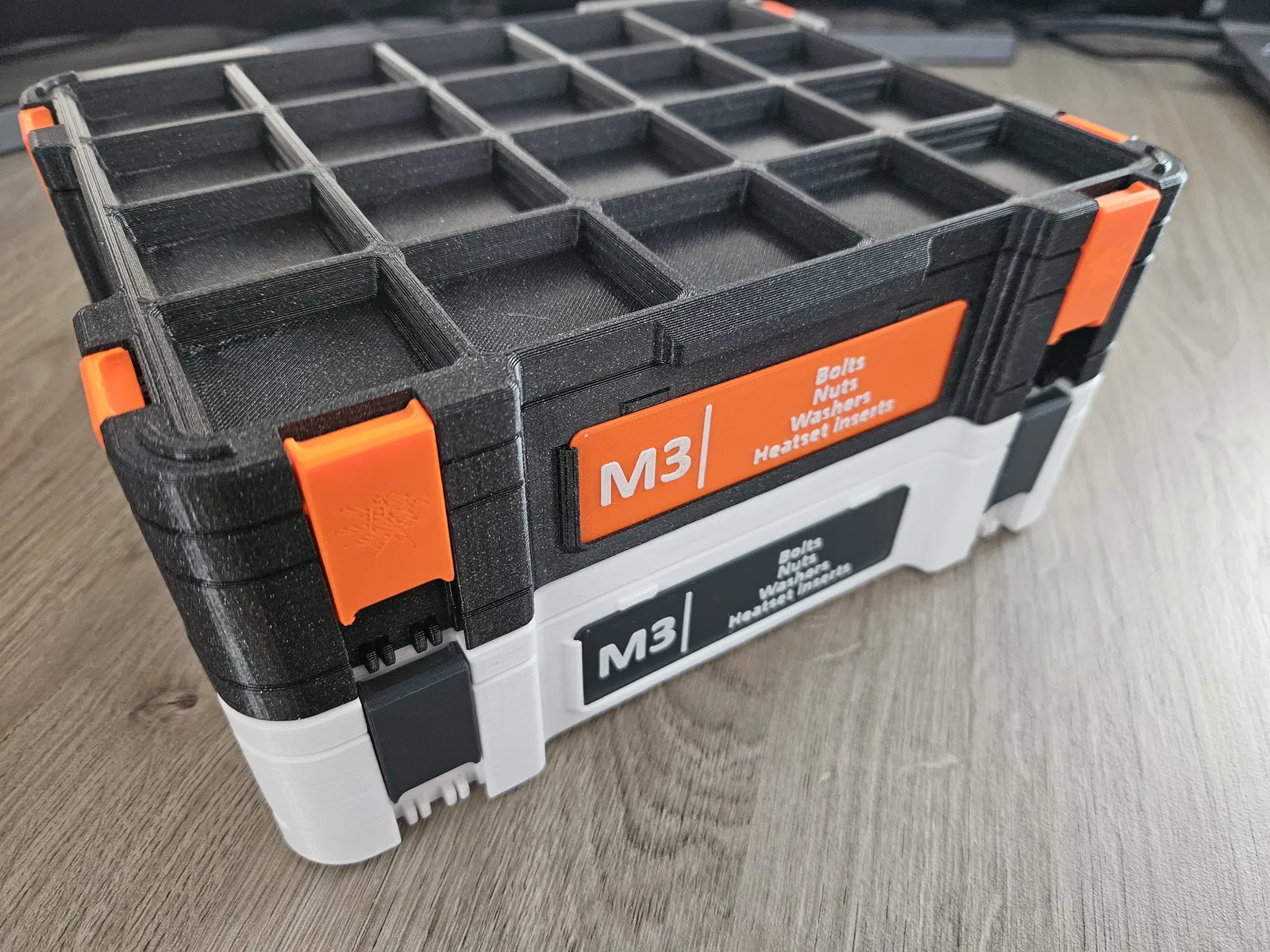

Các hộp có thể xếp chồng lên nhau và cũng có thể được cố định với nhau bằng các chốt giữ.

Để sử dụng nó như một hộp độc lập, bạn sẽ cần 2 chốt giữ (ở phía trước), để xếp chồng và cố định nhiều hộp với nhau, tôi khuyên dùng tổng cộng 6 chốt giữ, nhưng tùy chọn có thể sử dụng chỉ với 4 (tuy nhiên chỉ để cho đẹp, tôi thích có 6 cái).

Tất cả các bộ phận đều được in hoàn toàn, không cần sử dụng bất kỳ bu lông và đai ốc nào.

Lấy cảm hứng từ Gridfinity Project Case và Rugged Box (Parametric) và nhiều hộp thương mại khác, như Makita's MakPac và Festool Systainer.

Hướng dẫn in

Tôi đã in tất cả các bộ phận bằng PETG (Prusament) bằng đầu phun 0.4mm và 2 lớp tường, và rất khuyến khích dùng PETG.

Bạn có thể tăng độ dày thành tường nếu muốn, đổi lại sẽ tốn nhiều vật liệu hơn và thời gian in lâu hơn một chút. Phần đế, nắp và bản lề có thể hưởng lợi từ các thành tường dày hơn.

Đế

• Cấu hình khuyến nghị: 0.3mm DRAFT
• Tôi khuyên bạn nên thêm hỗ trợ cho phần dưới của các tab khóa và khe cắm nhãn*. (~2m filament) ( * chỉ có trong mô hình gốc)
• Đặt nó úp lên

Nắp

• Cấu hình khuyến nghị: 0.3mm DRAFT
• Tôi khuyên bạn nên thêm hỗ trợ bên cạnh khe bản lề cho phần bắc cầu dài
• Thay đổi góc bắc cầu thành 45 độ (Print Settings → Infill → Advanced → Bridging Angle)
• Đặt nó úp lên

Bản lề (in được)

• Cấu hình khuyến nghị: 0.2mm QUALITY
• 3 lớp tường, 100% infill
• Nên in tốt mà không cần hỗ trợ nhưng nếu nó bị dính hoàn toàn, hãy thêm hỗ trợ vào phần dưới của các hình trụ.
• Đặt nó đứng trên khay in

Bản lề (vít)

• Bạn có thể in nó theo cách tương tự như phiên bản in được (phần đầu bu lông hướng xuống), hoặc in hai phần riêng biệt và sử dụng hỗ trợ phù hợp để có kết quả sạch hơn.
• Bạn sẽ cần một bu lông M3x30 và một đai ốc M3 cho mỗi bản lề.

Chốt giữ

• Cấu hình khuyến nghị: 0.2mm QUALITY
• Có thể cần hỗ trợ ở phần dưới của các tab ở hai bên
• Đặt mặt phẳng úp xuống

Nhãn

• Cấu hình khuyến nghị: 0.2mm QUALITY
• Đặt mặt phẳng úp xuống
• Bạn có thể thêm văn bản hoặc các trình sửa đổi khác trong slicer hoặc chỉnh sửa mô hình bằng phần mềm chỉnh sửa lưới tùy chọn của bạn
• Giữ một khoảng cách 2-3mm không bị chạm vào mặt xung quanh chu vi

Tay cầm (tùy chọn)

• Cấu hình khuyến nghị: 0.2mm QUALITY
• Chỉ dành cho phiên bản tham số
• In phẳng
• Không cần hỗ trợ (phần bo tròn có thể trông xấu ở một bên, nhưng điều đó không ảnh hưởng đến chức năng nếu in trên máy in được cân chỉnh hợp lý)
• Bạn sẽ cần 2 chiếc bu lông M3x14-16, không cần đai ốc, vít vào nhựa hoặc chốt tay cầm nếu các bộ phận in được phù hợp với bạn

Chốt tay cầm

• Cấu hình khuyến nghị: 0.2mm QUALITY
• Có thể hơi khó lắp vào, nhưng sẽ khớp vào vị trí và giữ tay cầm chắc chắn (bạn có thể cần một công cụ để đẩy nó vào)

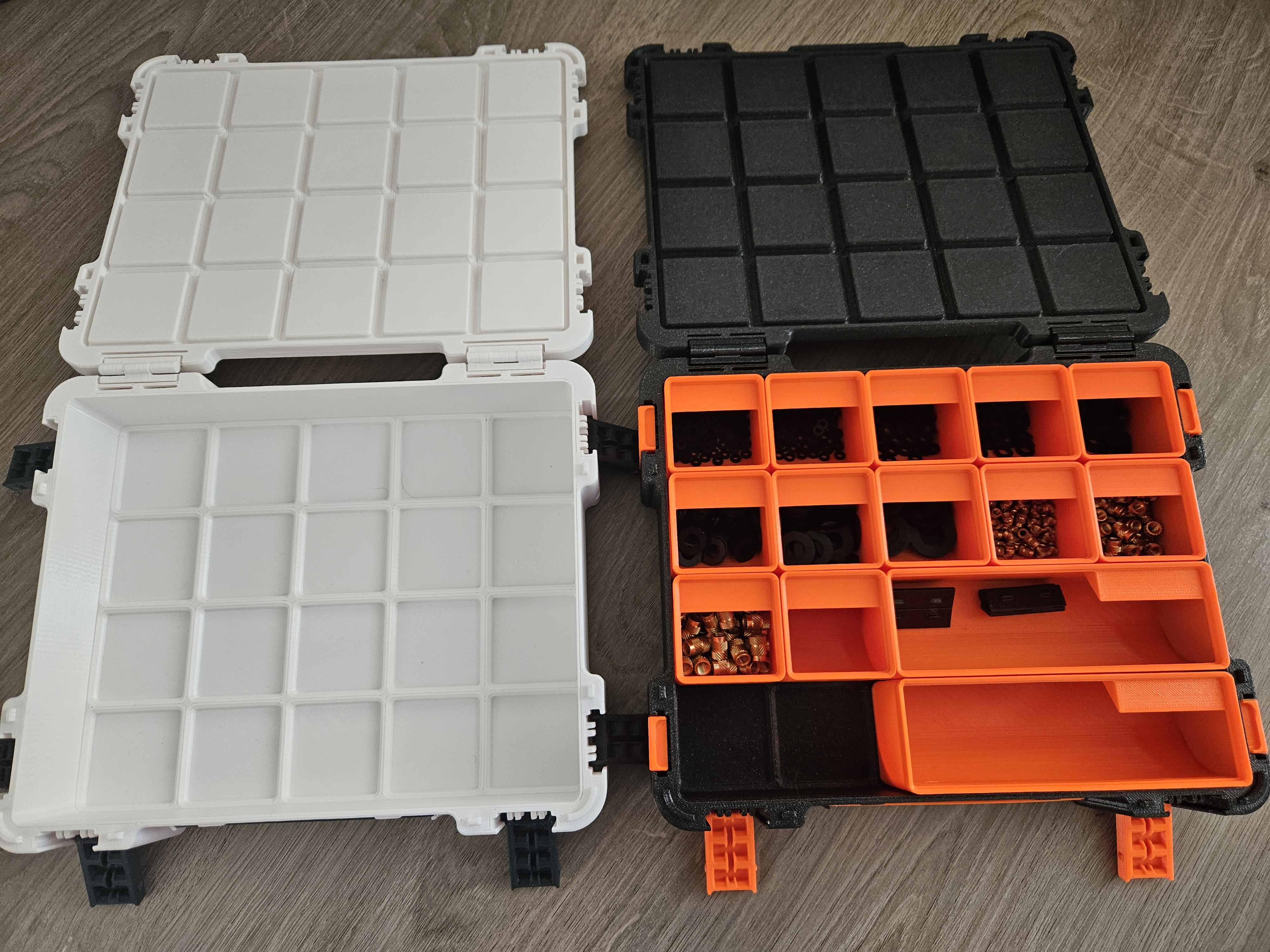

Bin bên trong

• Đây là các bin Gridfinity có thể xếp chồng cao 6U, sử dụng cài đặt được khuyến nghị cho loại bin bạn chọn
• Xem phần Gridfinity bên dưới
• Thiết kế bin của tôi: https://www.printables.com/model/592545-gridfinity-bin-with-printable-label-by-pred-parame

Lắp ráp

1. Trượt các chốt giữ vào các rãnh ở hai bên và phía trước của đế
2. Lắp 2 bản lề vào các lỗ ở phía sau đế
3. Cẩn thận căn chỉnh các đầu tự do của bản lề và gắn nắp
4. Lắp nhãn vào khe cắm
5. Đóng các chốt giữ ở phía trước
6. Tùy chọn sử dụng 2 chiếc bu lông M3x14-16 hoặc chốt in để gắn tay cầm. Bu lông vặn vào nhựa.

Độ dung sai hơi sít cho các chốt giữ, bạn có thể cần mài bớt một chút vật liệu ở các tab ở hai bên của chốt giữ nếu chúng quá khó đóng. Chúng nên đóng lại mà không làm biến dạng đáng kể đế hoặc nắp, đồng thời giữ chặt nắp và/hoặc hộp phía trên.

Gridfinity

Zach Freedman đã đặt nền móng cho hệ thống tổ chức này và chia sẻ nó như một dự án mã nguồn mở. Để in các hộp bên trong (hoặc tương tự), hãy tìm kiếm "Gridfinity bins" hoặc tương tự trên hầu hết các trang chia sẻ mô hình.

Để khóa các bin vào vị trí với nắp (và ngăn đồ trong bin bị đổ ra ngoài), hãy lấp đầy toàn bộ chiều cao ở mỗi vị trí bạn sử dụng. Nắp có gờ xếp chồng, cộng thêm 4.4mm vào chiều cao của bin, trên 42mm.

Trang web Gridfinity: https://gridfinity.xyz

Hoặc sử dụng thiết kế của tôi: https://www.printables.com/model/592545-gridfinity-bin-with-printable-label-by-pred-parame

Cập nhật

2023-08-05

Đã thêm các tệp STEP

2023-08-07

Đã thêm phần Gridfinity vào mô tả

Đã thêm bản lề chắc chắn hơn (Hinge_4mm), có trục xoay bên trong rộng hơn (do đó toàn bộ trục xoay rộng hơn và có thể in với nhiều lớp tường hơn (hoặc 100% infill) để tăng độ bền).

2023-08-08

Đã tạm thời gỡ bỏ bản lề chắc chắn hơn do sự cố về khoảng hở. Để nó hoạt động, đế và nắp cũng cần được sửa đổi, do đó nó sẽ chỉ có sẵn trong tệp fusion dạng tham số sau này.

2023-08-17

Phiên bản công khai đầu tiên của mô hình dạng tham số (thư mục Parametric V1) đã được thêm vào với các mô hình 3mf được tạo sẵn cho một số kích thước

2023-08-20

Một số thay đổi nhỏ đối với chốt giữ giúp việc mở và đóng dễ dàng hơn, đồng thời đóng chắc chắn hơn (sử dụng tệp 3MF từ thư mục tệp chung, tệp F3D sẽ được cập nhật sau)

2023-09-22

Các điều chỉnh nhỏ chủ yếu để phản hồi một số nhận xét từ các bạn.

• Có một lỗi với các lỗ căn chỉnh ở dưới cùng, chúng đã được làm rộng ra một chút
• Bản lề có một vài thay đổi nhỏ và hướng dẫn in đã được cập nhật
• Đã thêm chốt in cho tay cầm (tùy chọn), lỗ giống nhau và chấp nhận bu lông
• Đã xóa các lỗ nam châm khỏi các tệp 3mf (vẫn còn trong tệp f3d nếu ai đó muốn thêm lại chúng, hãy thay đổi các tham số MagnetHoleDepth và MagnetHolDiameter)

2023-09-23

Đã thêm tệp gcode mẫu (Đã cắt lát bằng PrusaSlicer 2.6.1)

Đã thêm các tệp STEP cho nhãn

2023-11-09

Đã sửa các cảnh báo khi chiều cao hộp thay đổi. Đã cập nhật tệp F3D.
