Khóa gài (Lever Latch) đa năng cho hộp in 3D (Sẵn sàng file STEP)

Sản phẩm được giới thiệu trong video mới nhất của mình:

Trong video này, mình so sánh 3 cơ chế khóa khác nhau cho các loại hộp in 3D, giải thích ưu nhược điểm và thời điểm phù hợp để dùng từng loại tùy theo dự án của bạn.

Mình cũng hướng dẫn chi tiết cách hoạt động, cách lắp đặt, cách in chuẩn và cách tích hợp khóa gài (lever latch) này vào các thiết kế hộp tùy chỉnh trong Fusion 360.

Mô hình này là một trong ba cơ chế được xuất hiện trong video đó.

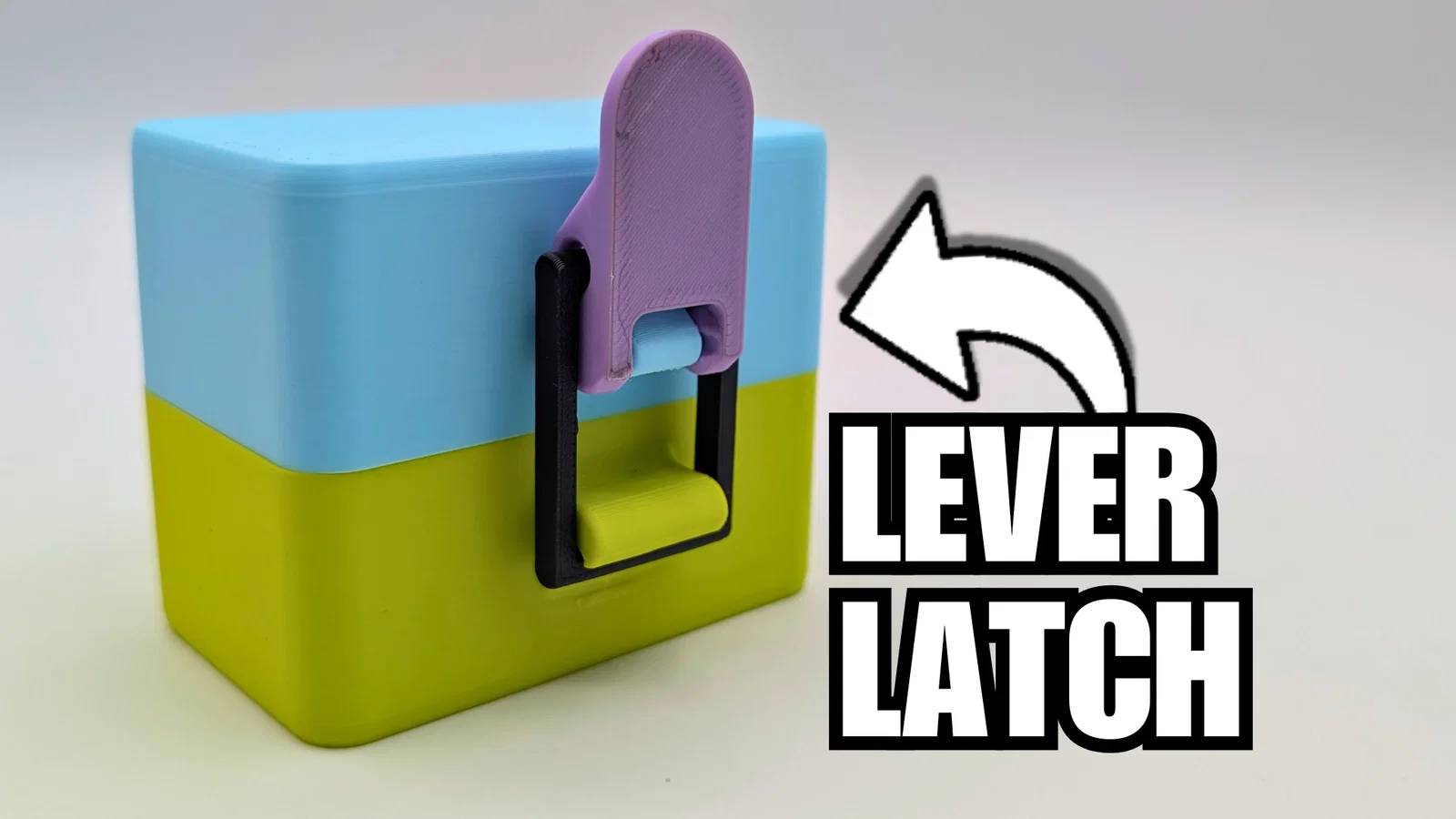

Đây là cơ chế khóa gài (lever latch) đa năng được thiết kế đặc biệt cho các loại hộp in 3D.

Không giống như các hệ thống khóa lắp bên trong, cơ chế này được gắn hoàn toàn ở mặt ngoài của hộp, nghĩa là nó không chiếm không gian bên trong. Điều này cực kỳ lý tưởng cho các dự án mà không gian nội thất quan trọng và bạn muốn tận dụng tối đa diện tích sử dụng.

Khóa gài này dựa trên hệ thống khóa kiểu cặp xách cổ điển, được remix và tối ưu hóa cho công nghệ in FDM.

Ý tưởng gốc vốn đã tốt, nhưng mình muốn tùy chỉnh nó để trở nên thiết thực hơn:

• Dễ in hơn
• Dễ lắp đặt hơn
• Dễ tái sử dụng hơn
• Phù hợp hơn cho quy trình làm việc CAD tùy chỉnh

Mục tiêu lớn nhất của bản remix này là tính mô-đun.

Thay vì chỉ cung cấp cho bạn một cái hộp có sẵn cơ chế, mình đã tạo ra file khóa dưới dạng file STEP độc lập để bạn có thể nhập trực tiếp vào mô hình của riêng mình và tích hợp vào bất kỳ mẫu hộp nào bạn thiết kế.

Điều này có nghĩa là bạn có thể:

• Nhập vào Fusion 360
• Căn chỉnh với thiết kế hộp của riêng bạn
• Sử dụng các thao tác Combine/Cut
• Điều chỉnh theo quy trình làm việc của bạn
• Tạo ra các hệ thống khóa chuyên nghiệp chỉ trong vài phút

Khóa được thiết kế cho độ dày thành hộp 3mm, giúp việc lắp đặt trở nên đơn giản và đồng nhất.

Các file bao gồm:

1. Universal Lever Latch (STEP)

Cơ chế khóa sẵn sàng cho CAD để tích hợp trực tiếp vào các thiết kế tùy chỉnh.

File khuyến nghị: Universal_Lever_Latch_3mm_Parametric.step

2. Demo Box (STL)

Một mẫu hộp ví dụ đầy đủ, sẵn sàng in với khóa đã được tích hợp sẵn.

File khuyến nghị: Lever_Latch_Demo_Box_3mm_ReadyToPrint.stl

Chiếc hộp demo này giúp bạn kiểm tra cơ chế trước khi tích hợp vào dự án của riêng mình.

Tại sao nên dùng cơ chế này?

Mỗi hệ thống khóa đều có những đánh đổi.

Trong video YouTube, mình so sánh cái này với hai cơ chế khác:

• Khóa lò xo in toàn phần (siêu nhỏ gọn)
• Khóa cạnh với kẹp lò xo kim loại (cảm giác tay tốt)

Khóa gài (lever latch) này là lựa chọn tốt nhất khi:

✔ Bạn muốn giữ nguyên không gian bên trong hộp ✔ Bạn muốn một hệ thống đóng mở chắc chắn và cứng cáp ✔ Bạn muốn thứ gì đó dễ hiểu và dễ lắp ráp ✔ Bạn muốn kiểu cơ chế "hộp đồ nghề" hoặc "cặp xách"

Đánh đổi:

• Cần không gian bên ngoài
• Cồng kềnh hơn một chút so với các hệ thống khóa bên trong
• Cần support (đã được tối ưu hóa trong phiên bản này)

Để giải quyết vấn đề support, mình đã thêm hình khối support thủ công có thể dễ dàng loại bỏ sau khi in bằng kìm hoặc kìm cắt, giúp bề mặt rất sạch đẹp.

Thông số in ấn

Khuyến nghị:

• Chiều cao lớp in (Layer height): 0.2mm

• Tường (Walls): 3

• Infill: 15–20%

• Support: chỉ ở những nơi cần thiết

• Vật liệu: PLA / PETG

Được thiết kế trong Fusion 360. Tối ưu hóa cho các bản in chức năng. Dành cho các maker.
