Hộp Đựng Dự Án Gridfinity

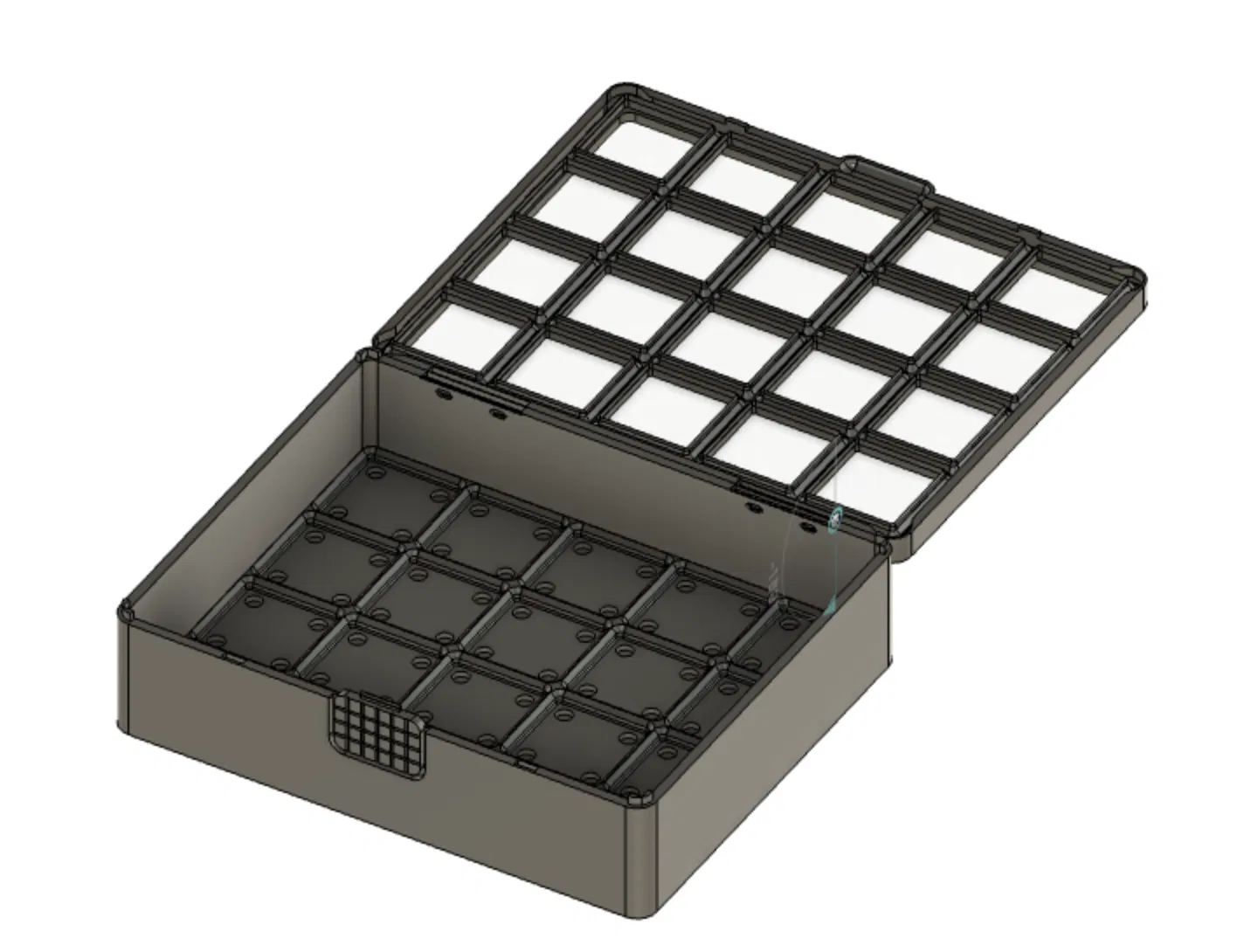

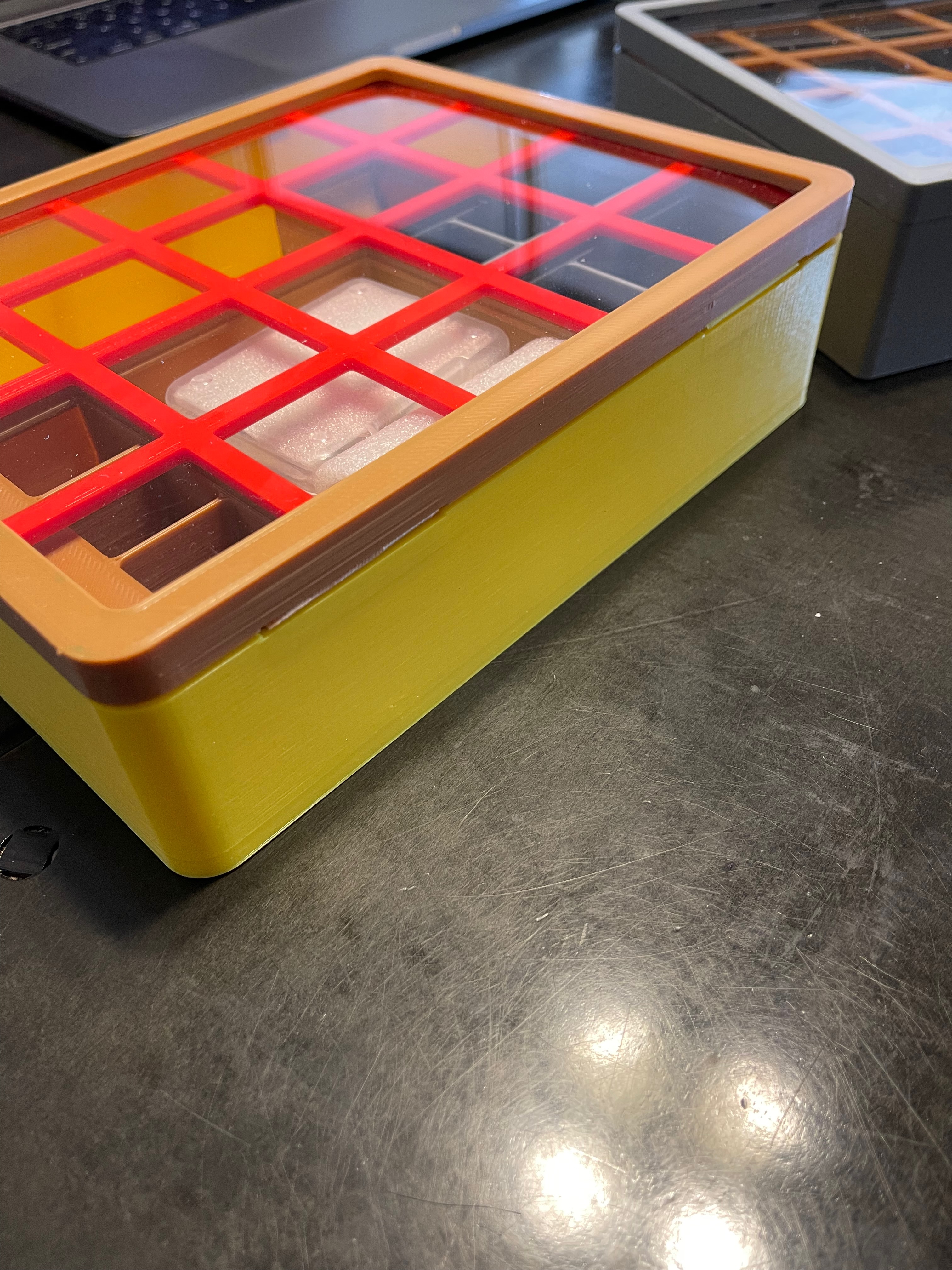

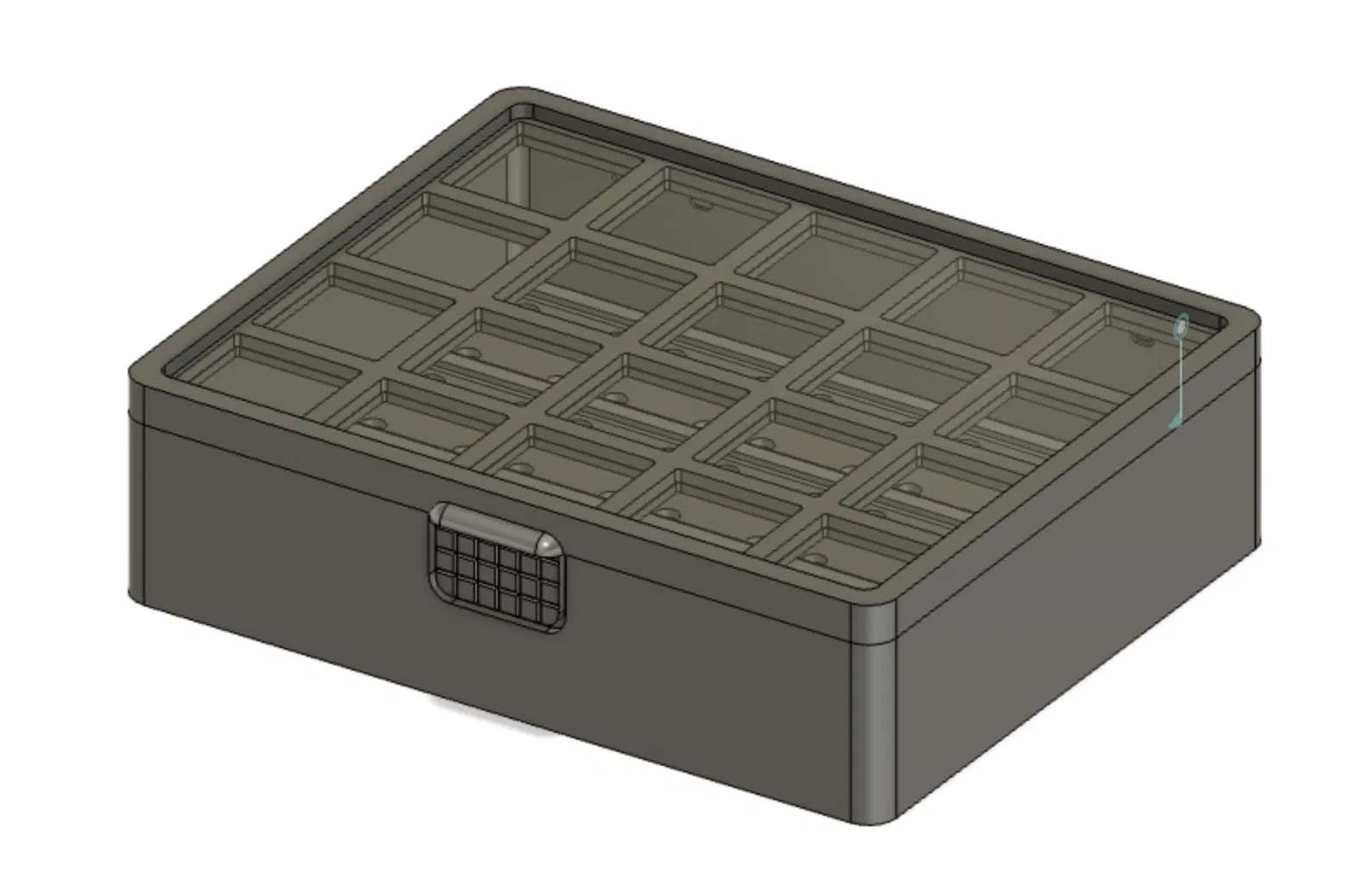

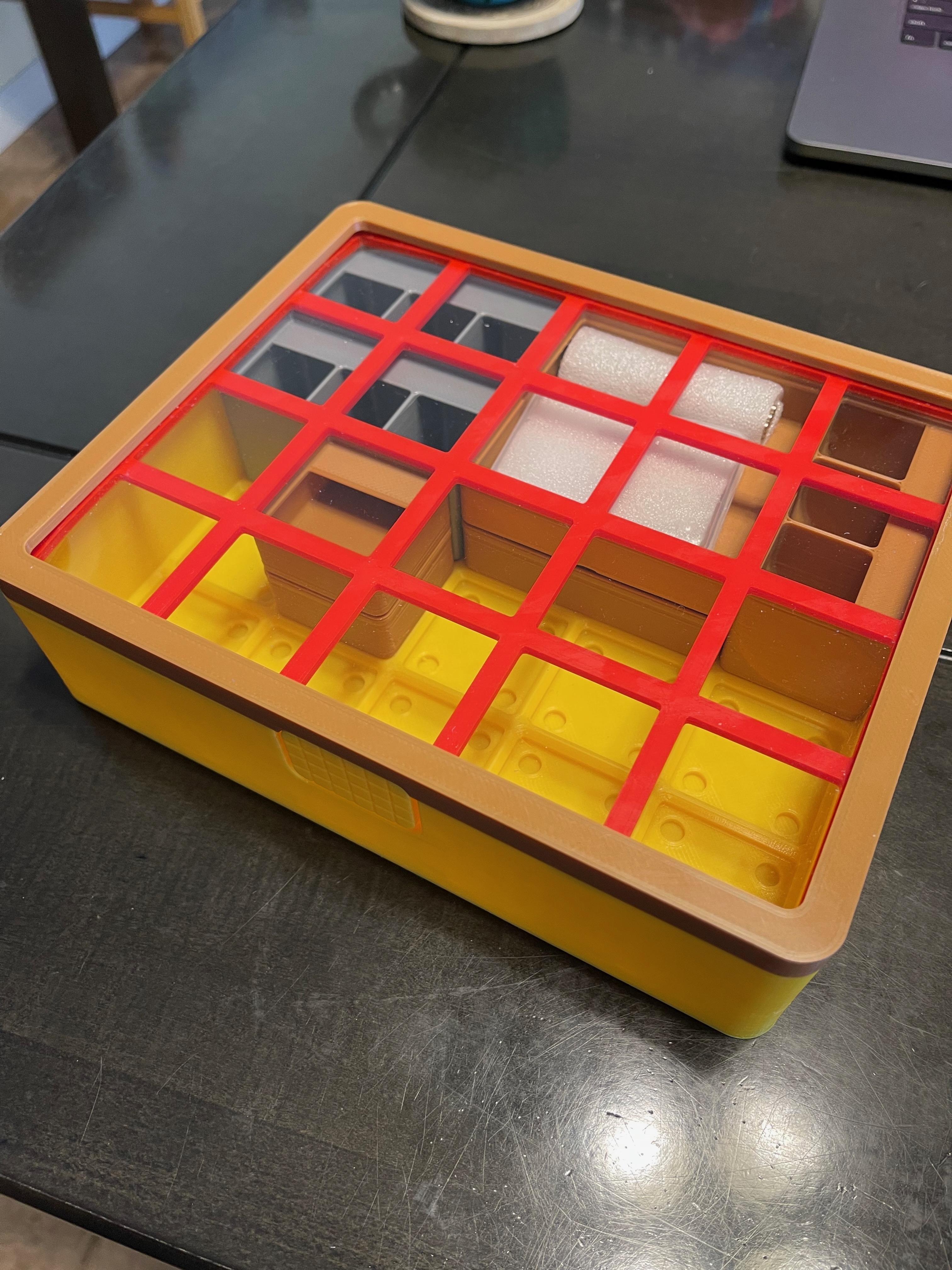

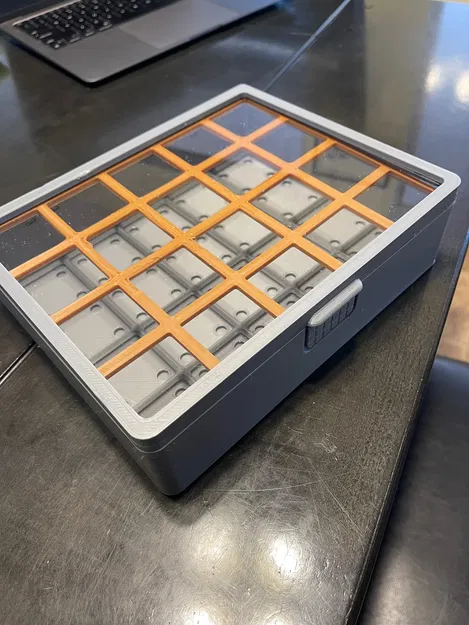

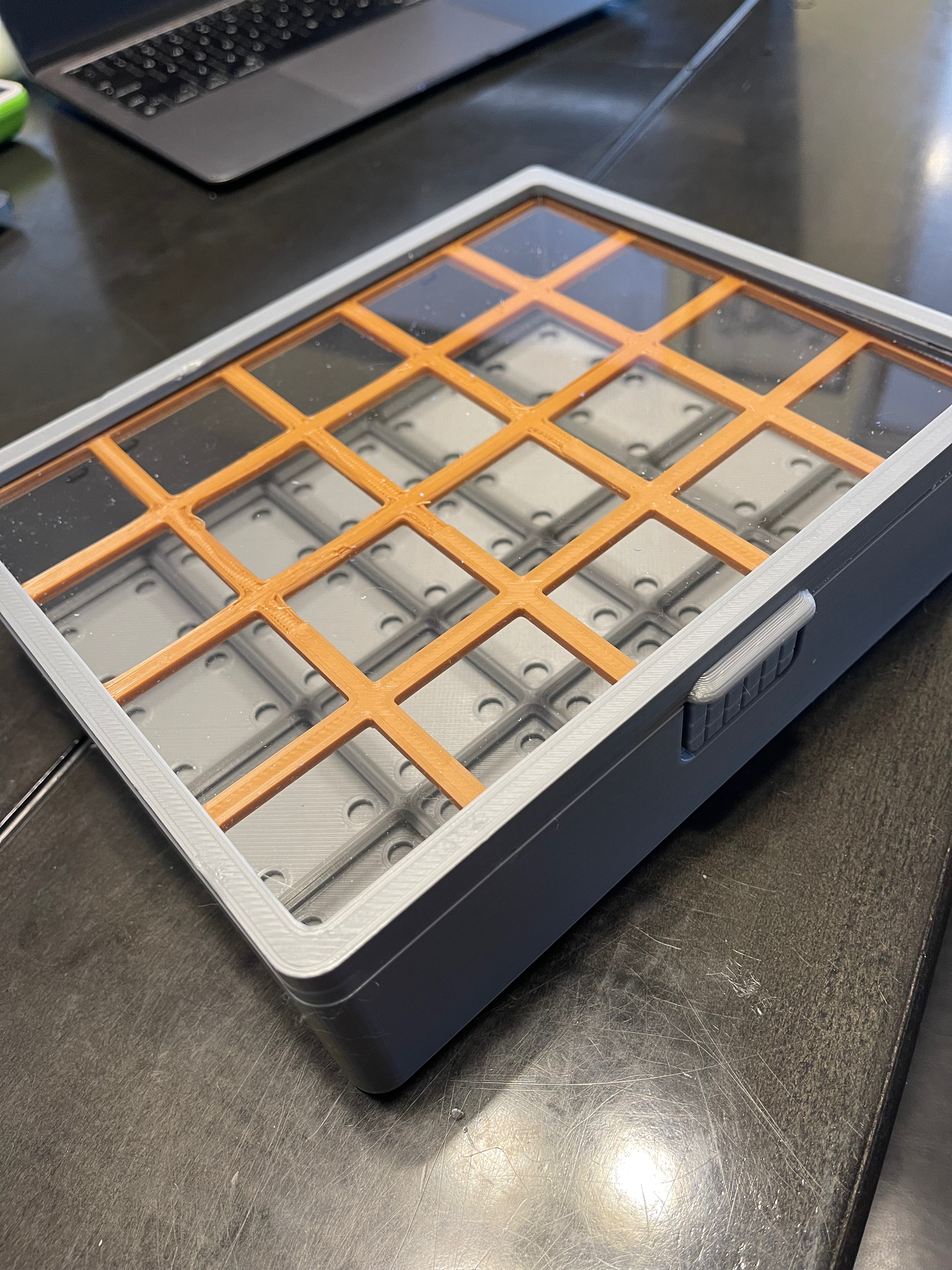

Hệ thống Gridfinity của Zach Freedman (https://www.youtube.com/watch?v=ra_9zU-mnl8). đã thu hút tôi, nhưng tôi cũng lấy cảm hứng từ thiết kế hộp đựng dự án dạng module của Alexander Chappel. Vì vậy, đây là một hộp đựng dự án tương thích Gridfinity 4x5, có thể đóng lại và có nắp acrylic để bạn có thể dễ dàng nhìn thấy các bộ phận bên trong. Hộp cao 6 đơn vị. Tất cả các khay phải chạm tới nắp để giữ chặt (tổng cộng cao 6 đơn vị), nhưng không phải tất cả các ô lưới đều cần được sử dụng nhờ vào lưới phía trên ở nắp.

Là người không có không gian cố định để lưu trữ nhiều phần cứng lỏng lẻo, tôi thường sử dụng những loại hộp này để cất giữ vật liệu khỏi tầm mắt của những đứa trẻ tò mò. Khả năng lấy các khay bộ phận một cách có chọn lọc và đặt chúng lên một bàn làm việc nhỏ với hệ thống lưới tương tự có vẻ hữu ích.

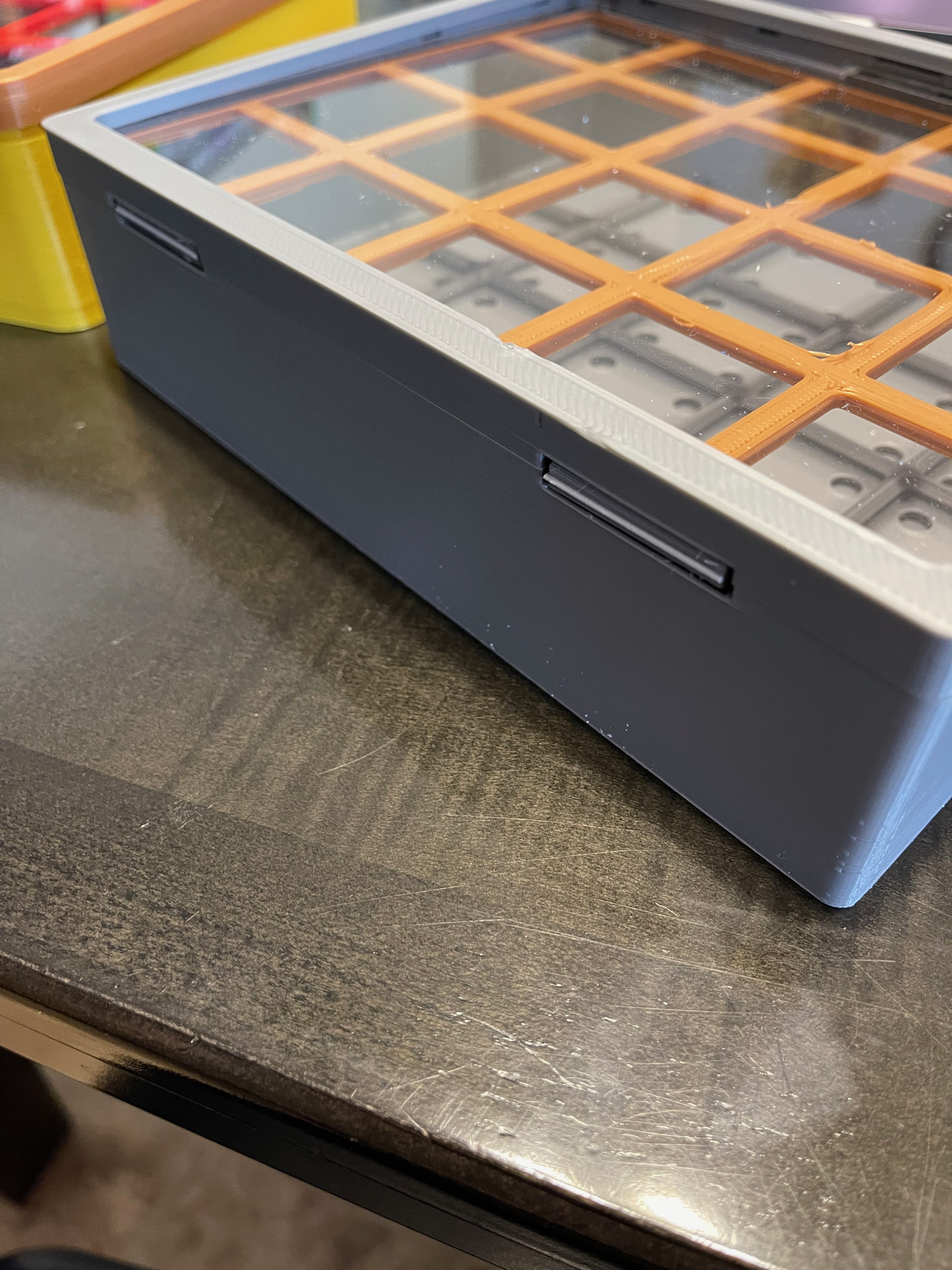

Bản lề là bản lề gấp (linh hoạt) dạng khớp nối, lý tưởng nhất là in bằng TPU, nhưng tôi đã có một số thành công vừa phải với PLA. Tấm acrylic có kích thước 210mm x 168mm x 1,6mm (hoặc 1/16”).

Lắp bản lề vào nắp và hộp ở vị trí mở, sau đó cẩn thận uốn cong bản lề bằng cách đóng hộp. Bạn sẽ thấy vật liệu bị căng dưới nếp gấp, nhưng nó sẽ giữ được.

Hộp là một bản in lớn. Tất cả các bộ phận được thiết kế cho độ cao lớp 0,2mm.

Dựa trên thiết kế tấm đế chắc chắn: https://bit.ly/3781R2A

Chỉnh sửa ngày 21/08/22: Cập nhật các mẫu để kết hợp bản lề in liền truyền thống hơn nhằm mang lại sự linh hoạt hơn (theo đúng nghĩa đen) cho các loại vật liệu. Điều này đòi hỏi một số cập nhật thiết kế cho các mẫu nắp/hộp.

Chỉnh sửa ngày 24/08/22 Phát hiện ra tôi đã tải lên tệp .stl nắp bị lỗi căn chỉnh với các kẹp phía trước. Đã tải lên nắp_v6 để sửa lỗi căn chỉnh, giúp hộp có thể đóng mà không bị va chạm. Nhìn chung, tôi không hài lòng với thiết kế nắp này và tôi đang làm việc trên một biến thể mới. Kế hoạch cuối cùng là dọn dẹp tệp f3d và xuất bản nó với các tùy chọn tham số vì tôi đã có yêu cầu về biến thể cao 3 đơn vị cho hộp đựng trang sức.
