Hộp Gridfinity có Nhãn In được bằng Tham số bởi Pred

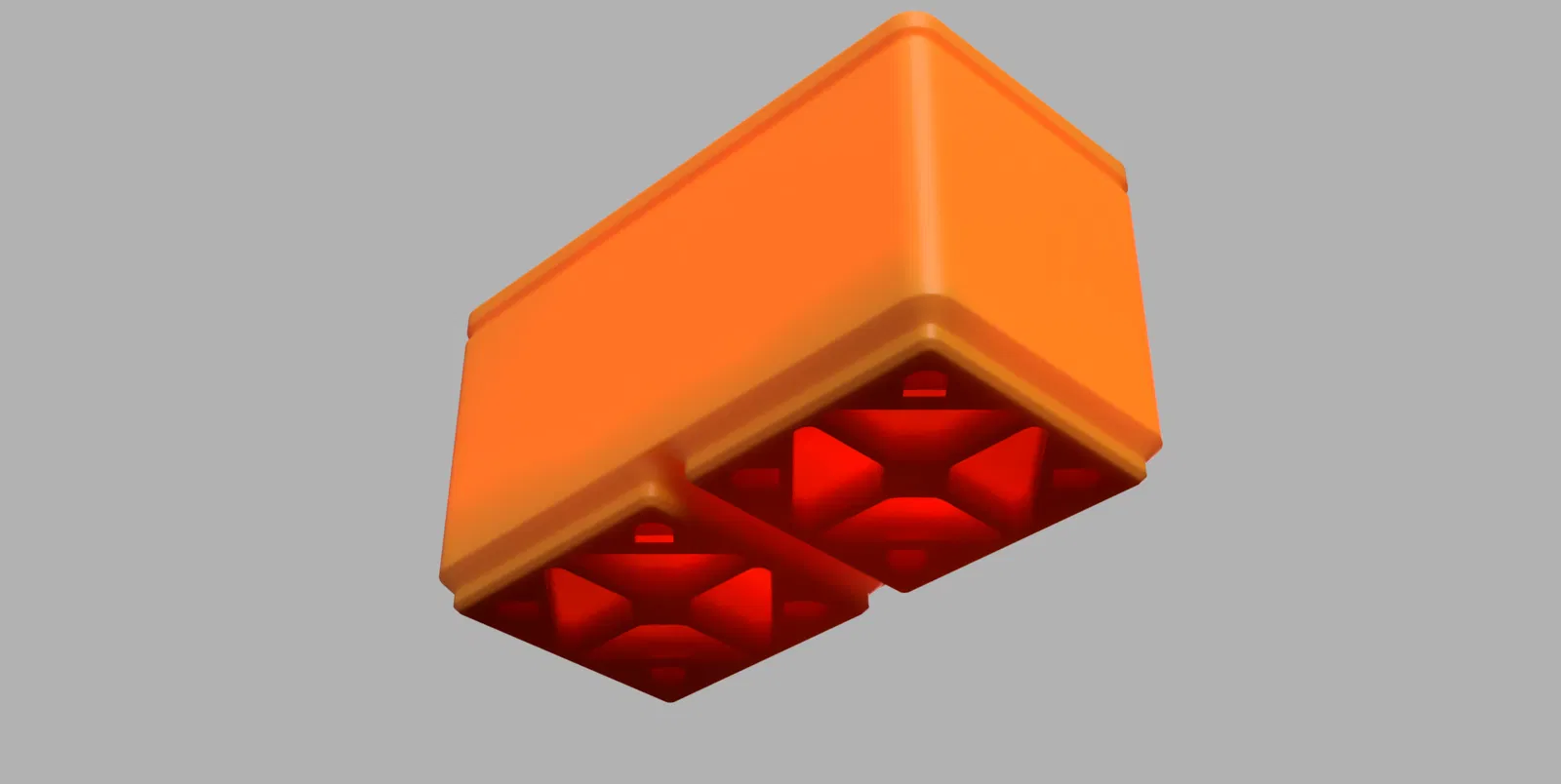

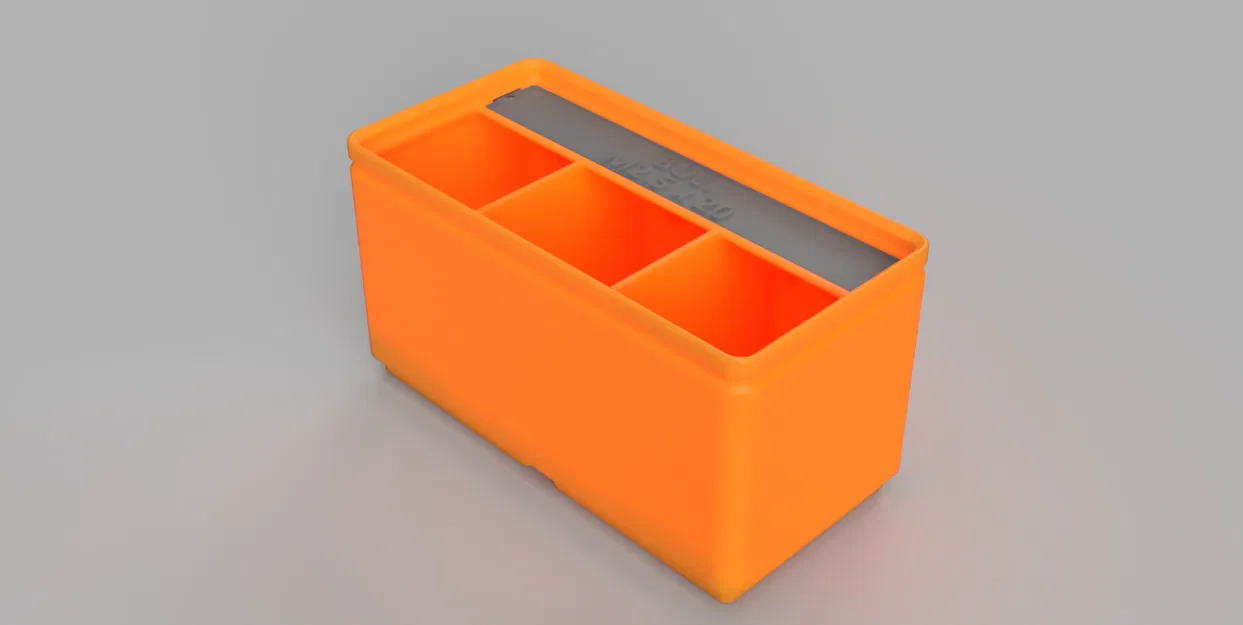

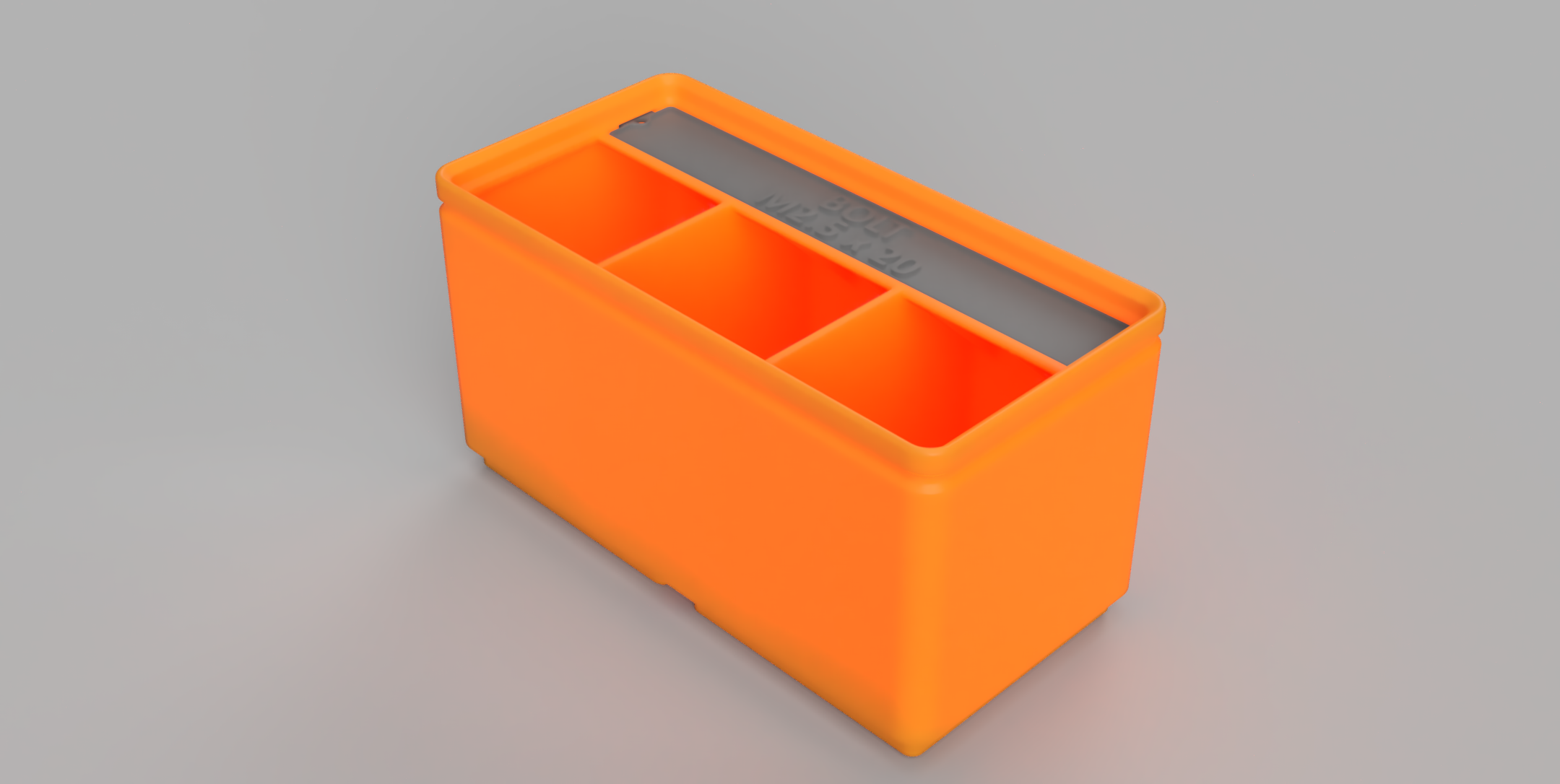

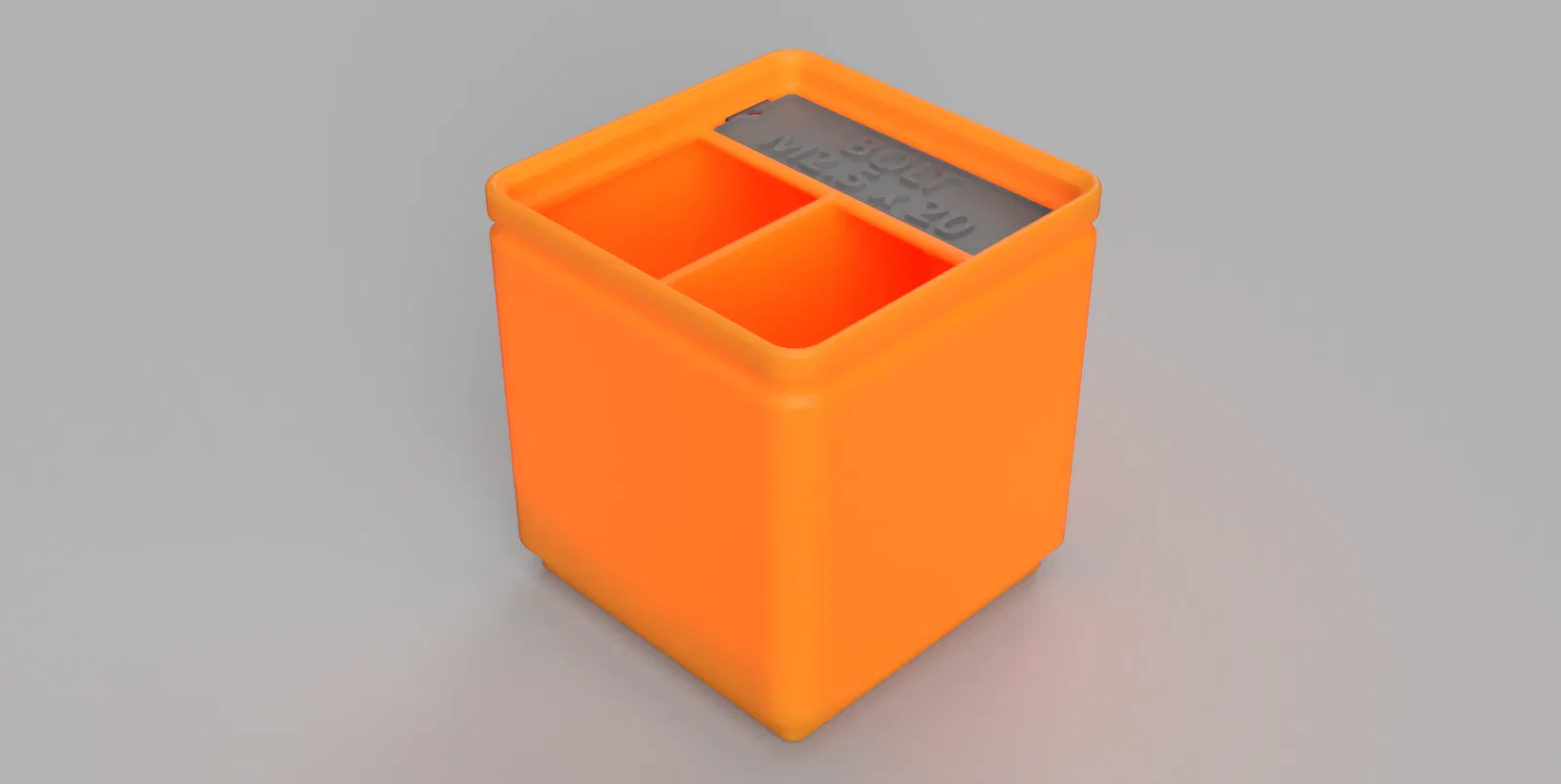

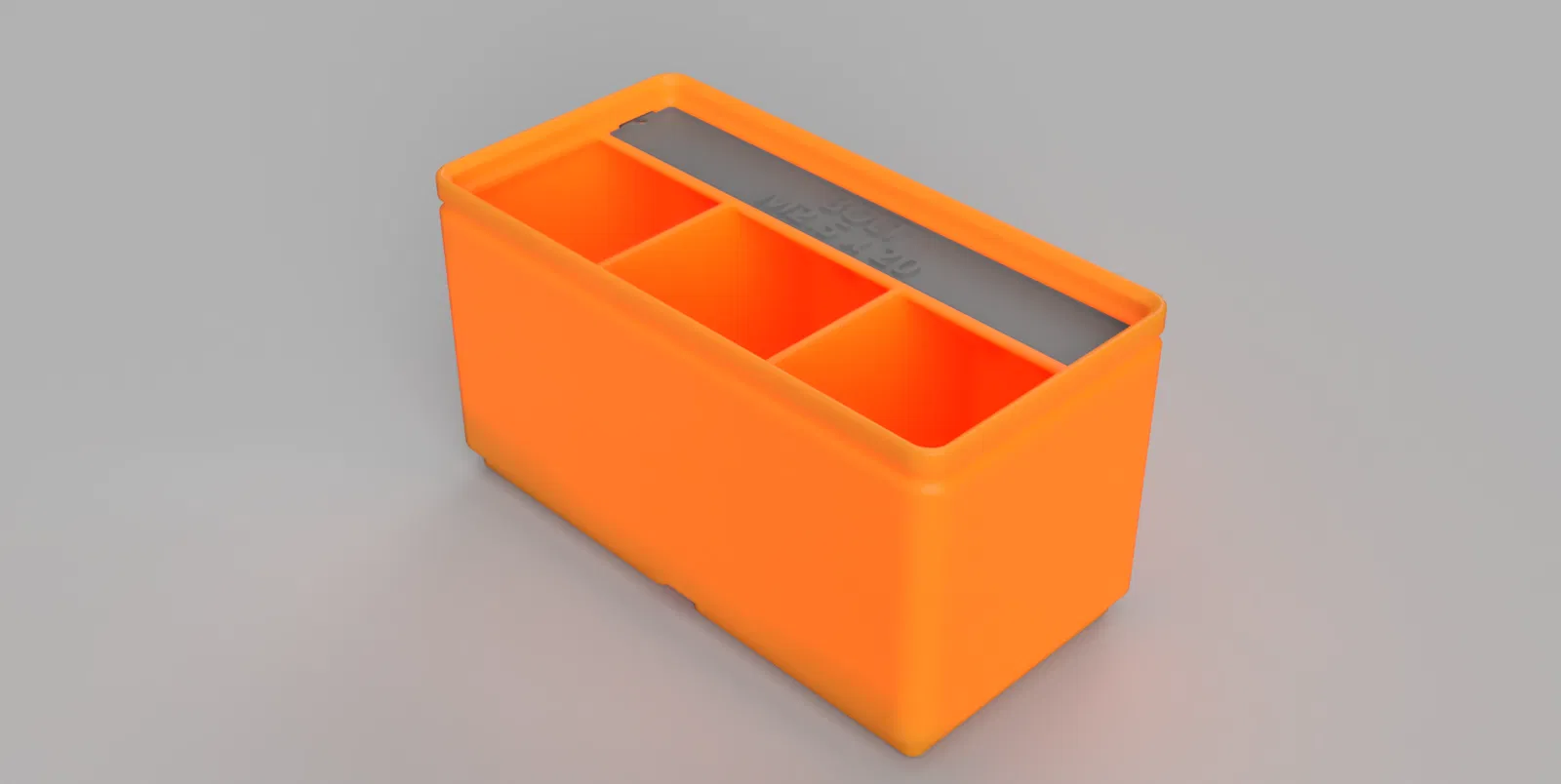

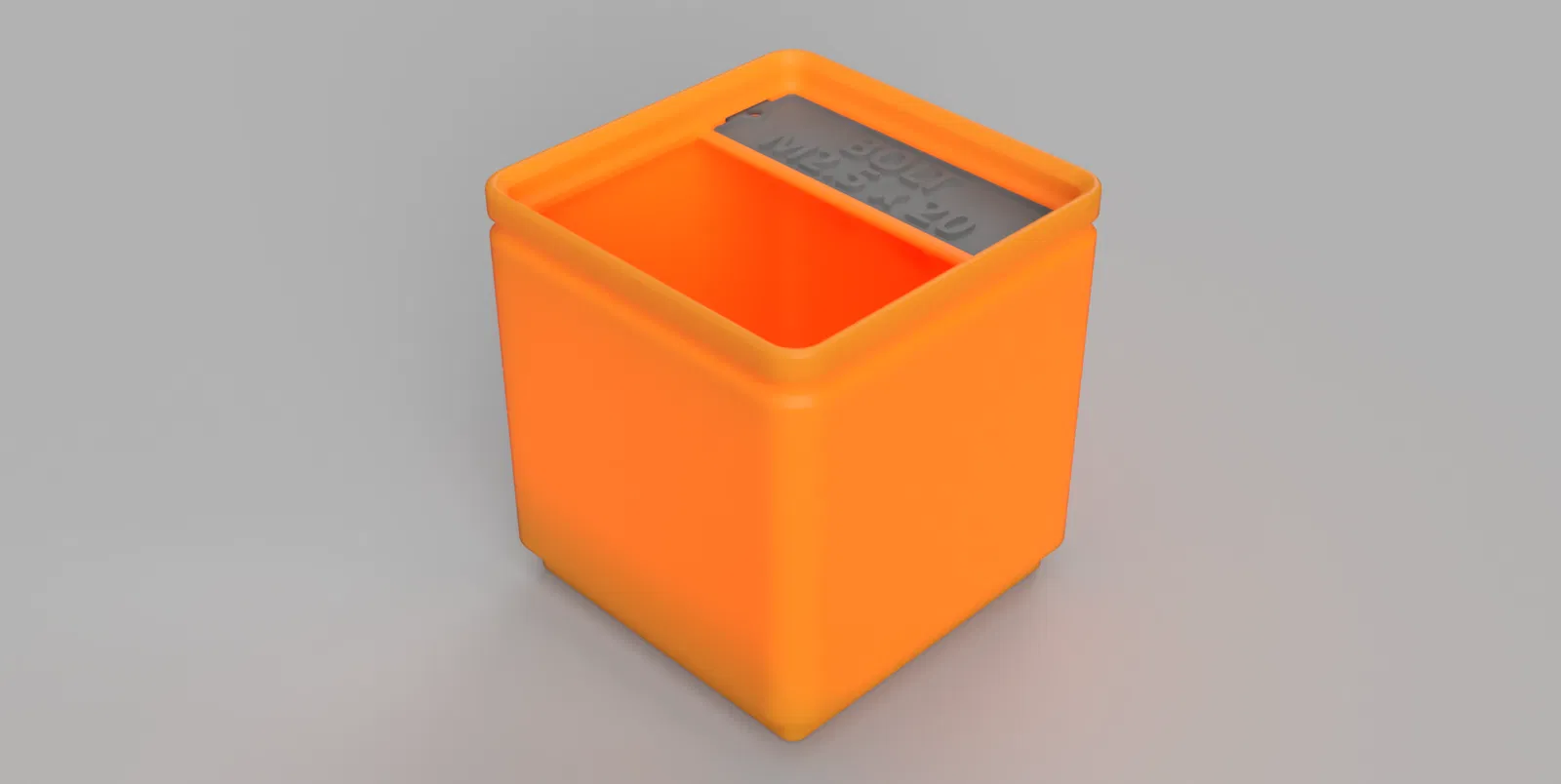

Lịch sử thay đổi #### 2023-09-25 - Mẫu nhãn Một loạt nhãn rộng 1 đơn vị (vít lục giác/Nylock/vuông M2, M2.5, M3, M4) #### 2023-09-29 - Sửa mép xếp chồng và khay nhãn Đã tải lên tệp F3D mới (v1.2) - Khay nhãn được hạ xuống 0,6mm (và mép xếp chồng cũng như gờ bên hông được nâng lên tương ứng). Điều này để khắc phục sự cố mà @midnight đã chỉ ra (cảm ơn vì đã trao đổi và thử nghiệm), đó là các hộp không được đặt đủ sâu và do đó, khi xếp nhiều hộp lại với nhau, tổng chiều cao sẽ cao hơn một hộp nguyên khối có chiều cao tương đương. Sự cố này dường như cũng có trong các hộp Grdifinity gốc của Zack, vì vậy phiên bản v1.1 vẫn có sẵn. Các tệp mô hình riêng lẻ sẽ được cập nhật sau. ### Mô tả Đây là một cái hộp. Một hộp #gridfinity. Điểm đặc biệt duy nhất là nó có một khay đựng nhãn có thể in được. In như bạn thường in các hộp Gridfinity. Tôi dùng đầu phun 0.4mm, cấu hình DRAFT 0.3 và 10% mật độ ruột. Nhãn cao 0.8mm (đế 0.4mm, chữ và viền 0.4mm phía trên), in ở độ cao lớp tối đa 0.2mm với đầu phun 0.4 hoặc 0.25mm. Sau khi in, hãy để nguội hoàn toàn để tránh bị biến dạng. Nhãn có 2 rãnh nhỏ ở hai bên và hộp có 2 khe tương ứng, lắp nhãn vào bằng cách uốn nhẹ. Hai lỗ ở hai bên dùng để giúp tháo nhãn ra bằng ghim hoặc đầu dao. Các tệp STEP cho nhãn đã được đính kèm. Có một tệp Fusion360 (F3D) dạng tham số được đính kèm, bạn có thể tùy chỉnh chiều rộng, chiều dài và chiều cao. Ngoài ra, có các tùy chọn cho độ dày thành, độ dày đáy, bán kính cong của mui xe, chiều rộng nhãn (tương ứng với tổng chiều rộng của khay nhãn) và số lượng phân chia bên trong hộp. Tôi đã tải lên một số kích thước tôi thường dùng, danh sách có thể được cập nhật khi tôi cần những kích thước mới. Sử dụng tệp tham số để cấu hình của riêng bạn. Đối với các hộp nhỏ hơn, độ dày thành 0.9mm (2 lớp) có thể đủ, đối với hộp lớn hơn, nên dùng 1.5mm (3 lớp). Điều này tất nhiên phụ thuộc vào độ bám dính của vật liệu và máy in. ### Đặt tên tệp GridfinityBin_XxYxZ_DA_LB_SC * X là số đơn vị Gridfinity (42mm) theo trục X (mặt trước)

• Y là số đơn vị Gridfinity (42mm) theo trục Y (mặt bên)
• Z là số đơn vị Gridfinity (7mm) theo trục Z (chiều cao)
• A là số lượng phân chia bên trong hộp
• B là chiều rộng nhãn tính bằng milimet
• C là bán kính cong của mui xe tính bằng milimet GridfinityBinLabel_XA_B_Blank * A là số đơn vị Gridfinity (42mm) theo trục X (điều chỉnh dựa trên kích thước hộp)
• B là chiều rộng nhãn (từ các tham số) In một hộp để lưu trữ chúng: /3d-model/hop-luu-tru-gridfinity-parametric-boi-pred-ban-nang-cap Thêm thông tin về hệ thống Gridfinity: https://gridfinity.xyz/
