Nắp Đậy Hộp Lưu Trữ Gridfinity Cho Các Hộp Có Đơn Vị 21mm

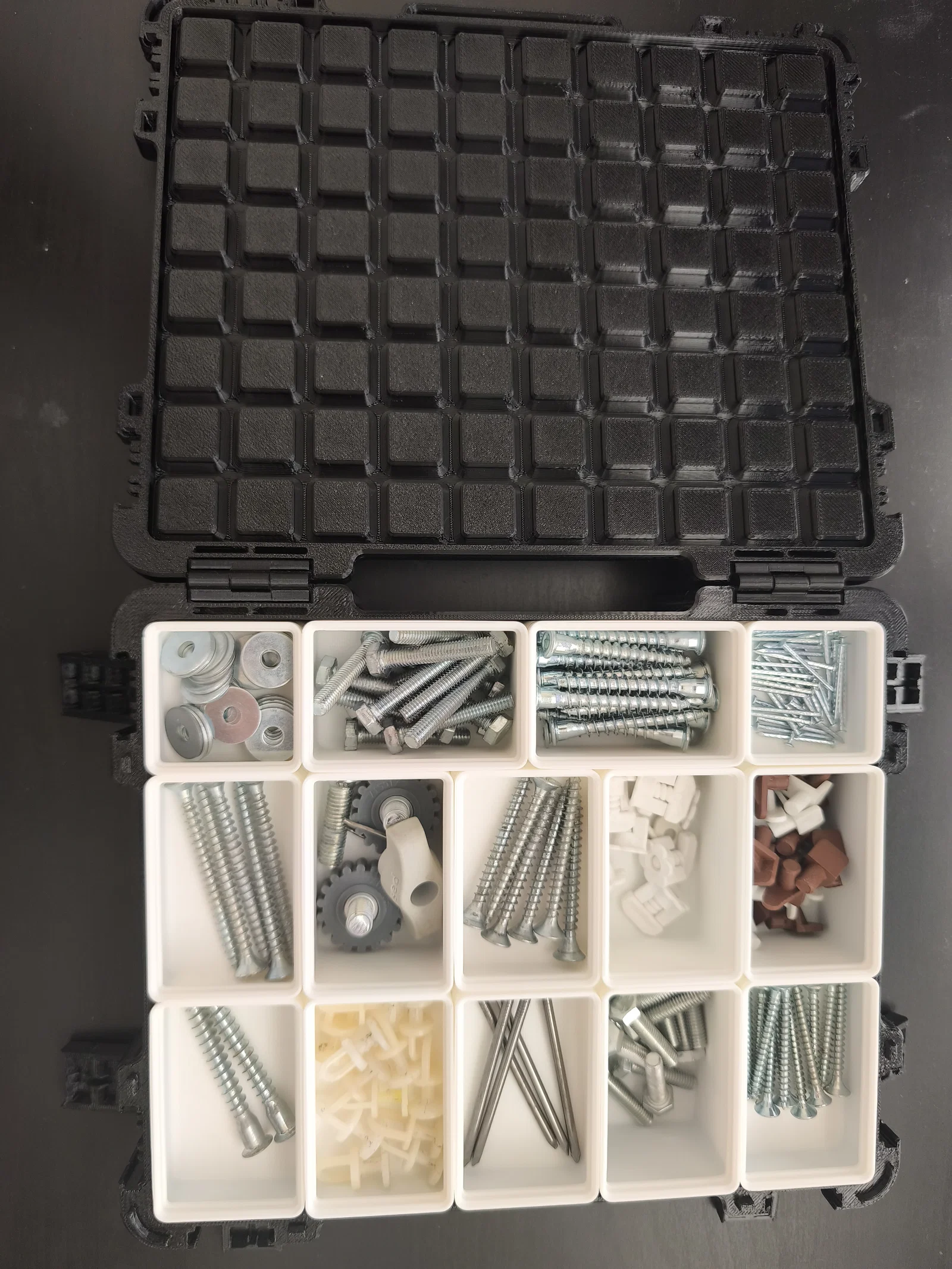

Mình là một fan cứng của hệ thống hộp lưu trữ Gridfinity của Pred, cũng như các loại hộp có kích thước 21mm. Tuy nhiên, sau khi in vài cái hộp bên trong 21mm, mình mới nhận ra cái nắp gốc không dùng chung được với chúng. Để giải quyết vấn đề này, mình đã tự thiết kế lại các nắp đậy sao cho khớp hoàn hảo với các hộp đó.

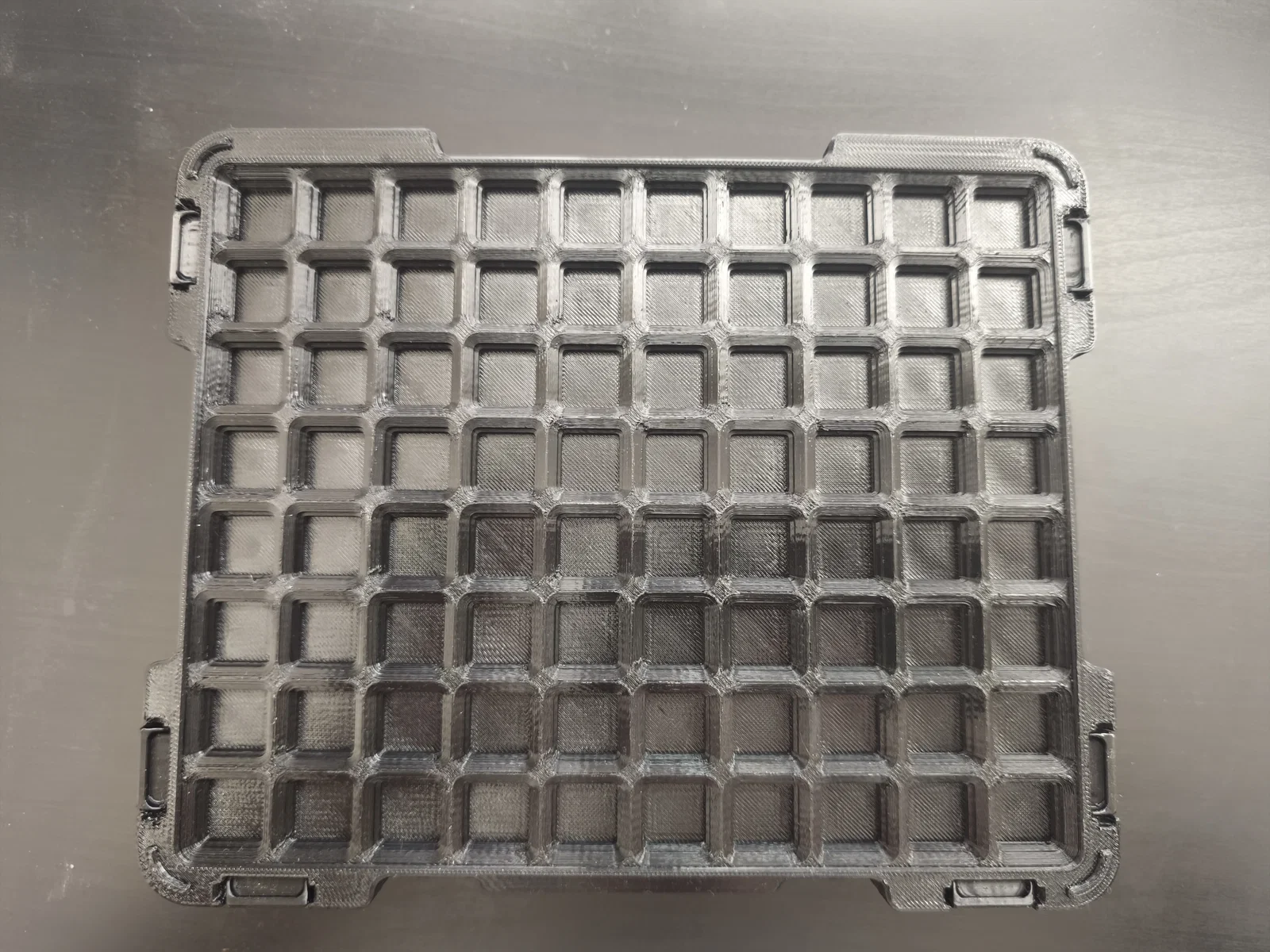

Mình đã dùng file gốc Fusion 360 của Pred và các file STEP xuất từ gridfinitygenerator.com làm nền tảng. Mình đã tự tay in và kiểm tra cái nắp 5x4, kết quả rất ưng ý. Mặc dù chưa có dịp test các kích thước khác, nếu bạn có in thử thì nhớ bình luận cho mình biết kết quả nhé!

Dưới đây là hướng dẫn in gốc của Pred để mọi người tham khảo:

Hướng dẫn in Mình in tất cả các bộ phận bằng nhựa PETG với đầu phun 0.4mm và thiết lập 2 đường vách (wall loops); mình thực sự khuyên dùng PETG cho các chi tiết này. Bạn có thể tăng độ dày vách nếu muốn, mặc dù sẽ tốn vật liệu hơn và mất thời gian in lâu hơn một chút. Riêng cái nắp thì dùng vách dày sẽ tốt hơn.

Cài đặt cho nắp

Cấu hình khuyên dùng: 0.3mm DRAFT

Supports: Mình khuyên nên thêm support gần rãnh bản lề để hỗ trợ phần bắc cầu (bridging) dài.

Góc bắc cầu (Bridging Angle): Thay đổi góc bắc cầu thành 45 độ (Print Settings → Infill → Advanced → Bridging Angle).

Hướng đặt: Đặt nắp hướng mặt phải lên trên.
