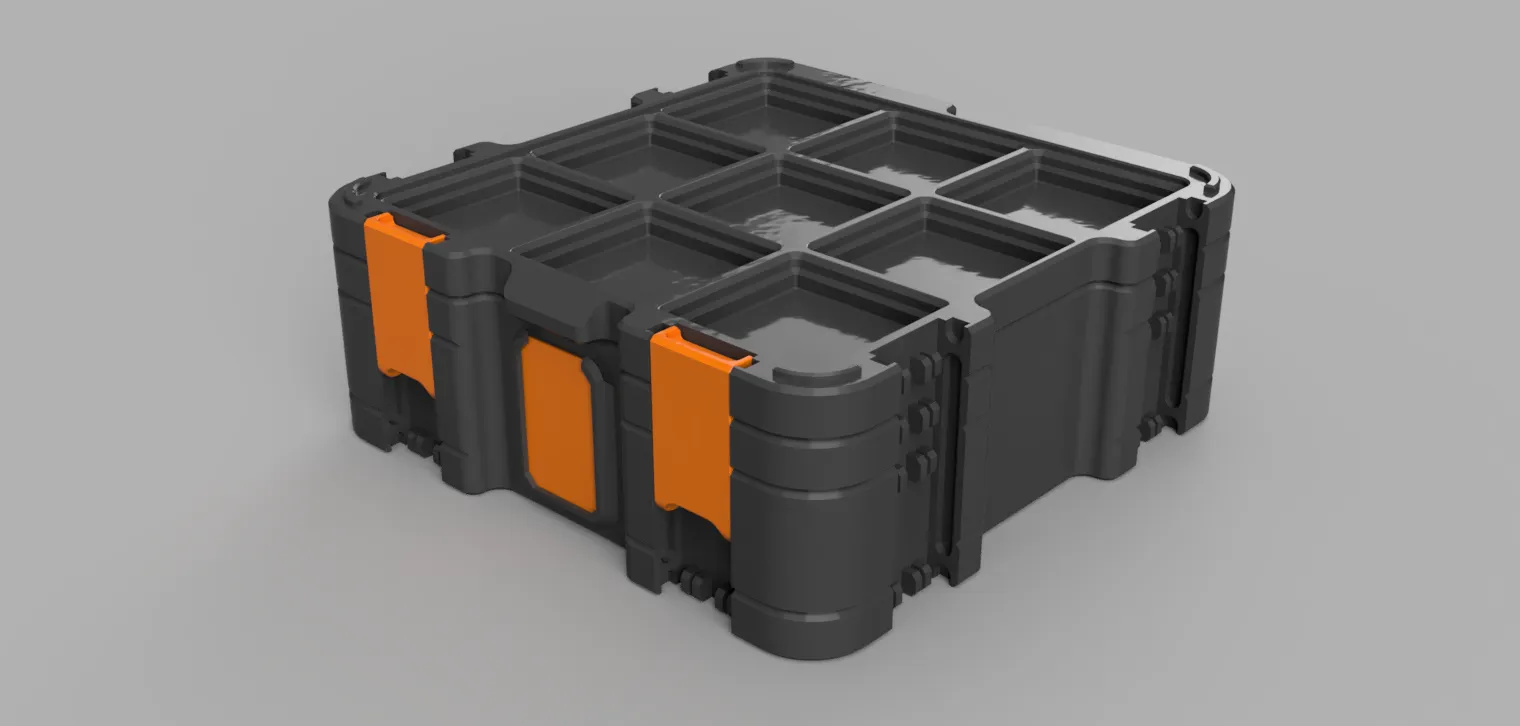

Hộp lưu trữ Gridfinity cho Prusa Mini

Tại sao lại là một mô hình mới? Mô hình gốc có giới hạn tối thiểu là 4 đơn vị rộng (nếu không, mô hình tham số sẽ bị hỏng). Do đó, mô hình này không hoàn toàn tương thích với nó và vì vậy được quyết định là một bộ mô hình tĩnh riêng biệt. ### Điều gì khác biệt? - Không gian bên cạnh các chốt đã được giảm để giải phóng một số không gian cho nhãn.

• Tay cầm đã được loại bỏ vì lý do tương tự (tay cầm là tính năng giới hạn mô hình gốc không dưới 4 đơn vị).
• Các tab căn chỉnh nắp đã được giảm kích thước
• Giá đỡ nhãn đã được mở rộng và định vị lại để làm cho nó rộng hơn và cao hơn ### In cái gì? - 1x Cơ sở (chọn một, 6U, 9U, 12U cao có sẵn)
• 1x Nắp
• 2x Bản lề (chọn một loại, in hoàn toàn hoặc sử dụng một bu lông M3x30 với đai ốc)
• 2-6x Chốt (bạn cần 2 cái ở phía trước để đóng nắp, những cái ở bên hông được sử dụng để xếp chồng)
• 1x Nhãn (bạn có thể in bất kỳ văn bản hoặc đồ họa nào trên đó, nhưng để lại khoảng 2-3mm trống ở viền) ### In như thế nào? Tôi sử dụng PETG và cũng khuyên dùng, nhưng nhiều người đã in mô hình gốc bằng PLA. Tôi chưa thử nghiệm với PLA! #### Cơ sở - Hồ sơ được khuyến nghị: 0.3mm DRAFT
• Tôi khuyên bạn nên thêm hỗ trợ cho đáy của các tab khóa
• Đặt nó đúng chiều lên #### Nắp - Hồ sơ được khuyến nghị: 0.3mm DRAFT
• Tôi khuyên bạn nên thêm hỗ trợ cho khe bản lề để cầu nối dài (trên một máy in được hiệu chỉnh tốt, điều này có thể không cần thiết, nhưng tốt hơn là nên an toàn)
• Đặt nó đúng chiều lên #### Bản lề (in) - Hồ sơ được khuyến nghị: 0.2mm QUALITY
• Nên in tốt mà không cần hỗ trợ nhưng nếu nó hoàn toàn dính lại, hãy thêm hỗ trợ cho đáy của các xi lanh.
• Đặt nó đứng trên giường in #### Bản lề (bu lông) - Bạn có thể in nó theo cùng cách với phiên bản in (phần đầu bu lông hướng xuống), hoặc in hai phần riêng biệt và sử dụng hỗ trợ phù hợp để có kết quả sạch hơn.
• Bạn sẽ cần một bu lông M3x30 và một đai ốc M3 cho mỗi bản lề. #### Chốt - Hồ sơ được khuyến nghị: 0.2mm CHẤT LƯỢNG
• Có thể cần hỗ trợ ở dưới đáy của các tab bên
• Đặt nó nằm phẳng mặt xuống #### Nhãn - Hồ sơ được khuyến nghị: 0.2mm CHẤT LƯỢNG
• Đặt nó nằm phẳng mặt xuống
• Bạn có thể thêm văn bản hoặc các biến thể khác trong slicer hoặc chỉnh sửa mô hình trong phần mềm mesh massager mà bạn chọn
• Giữ một biên 2-3mm không bị chạm vào mặt xung quanh chu vi #### Thùng bên trong - Đó là những thùng Gridfinity có thể xếp chồng, sử dụng các cài đặt được khuyến nghị của thùng mà bạn chọn
• Xem phần Gridfinity bên dưới. ### Gridfinity Zach Freedman đã đặt nền tảng cho hệ thống tổ chức này và chia sẻ như một dự án mã nguồn mở. Để in các thùng bên trong (hoặc các thùng tương tự), hãy tìm kiếm “Gridfinity bins” hoặc tương tự trên hầu hết các trang chia sẻ mô hình. Bạn có thể đặt 6/9/12U (42mm) thùng cao trong hộp này (trong bất kỳ sự kết hợp nào, như 3U+1U+2U cho 6U). Để khóa các thùng với nắp tại chỗ (và ngăn không cho các vật trong thùng bị đổ ra ngoài), hãy lấp đầy chiều cao đầy đủ của hộp ở mỗi vị trí bạn sử dụng. Nắp có thể chứa cho viền xếp chồng, điều này thêm 4.4mm vào chiều cao của thùng bên trên 42mm. Trang web Gridfinity: https://gridfinity.xyz ### Thưởng thức! Bạn có thể muốn đọc mô tả của https://www.f3d.vn/3d-model/157894-hop-luu-tru-gridfinity-parametric-boi-pred-ban-nang-cap để biết thêm thông tin ### Nhật ký thay đổi | 2023-08-20 | Những thay đổi nhỏ cho chốt giúp dễ mở và đóng hơn, cũng đóng chặt hơn một chút. | |---|---|
