Ngàm Quadlock (Cơ chế Khóa)

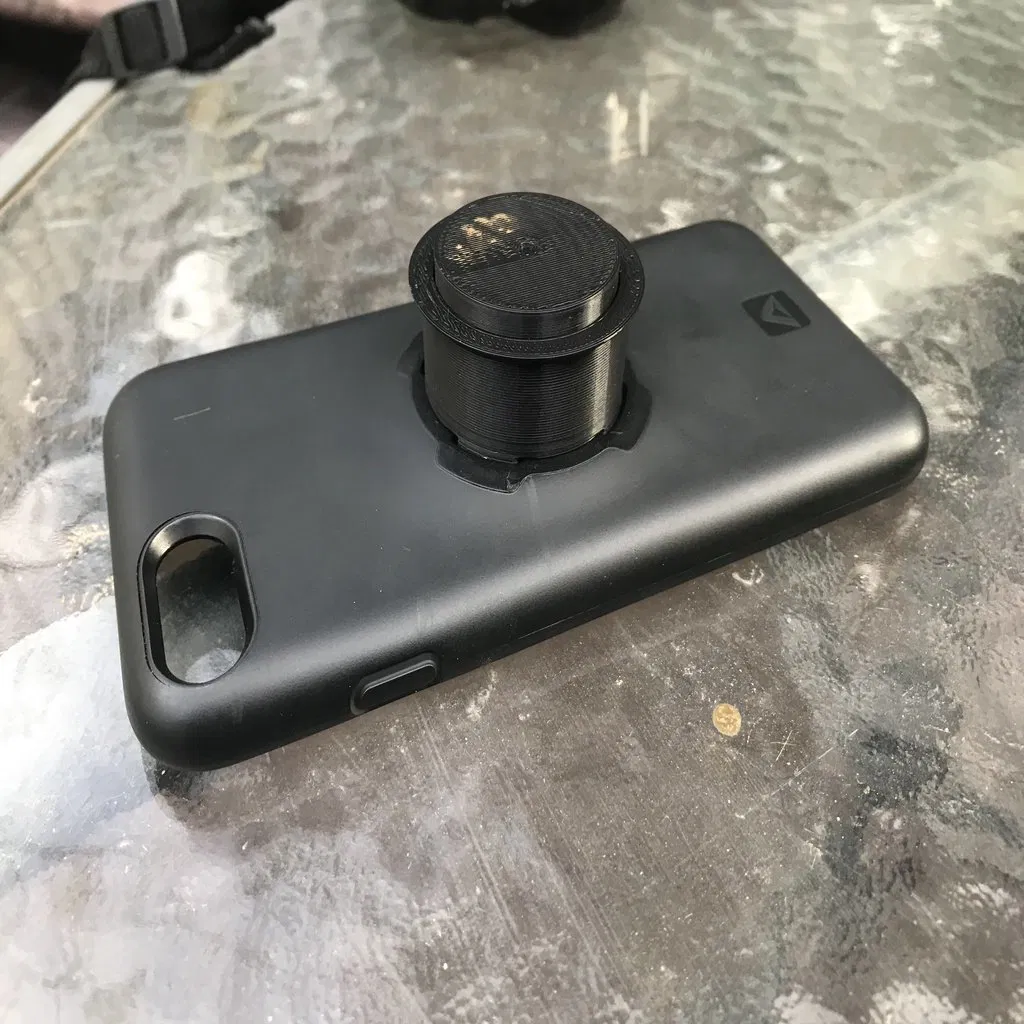

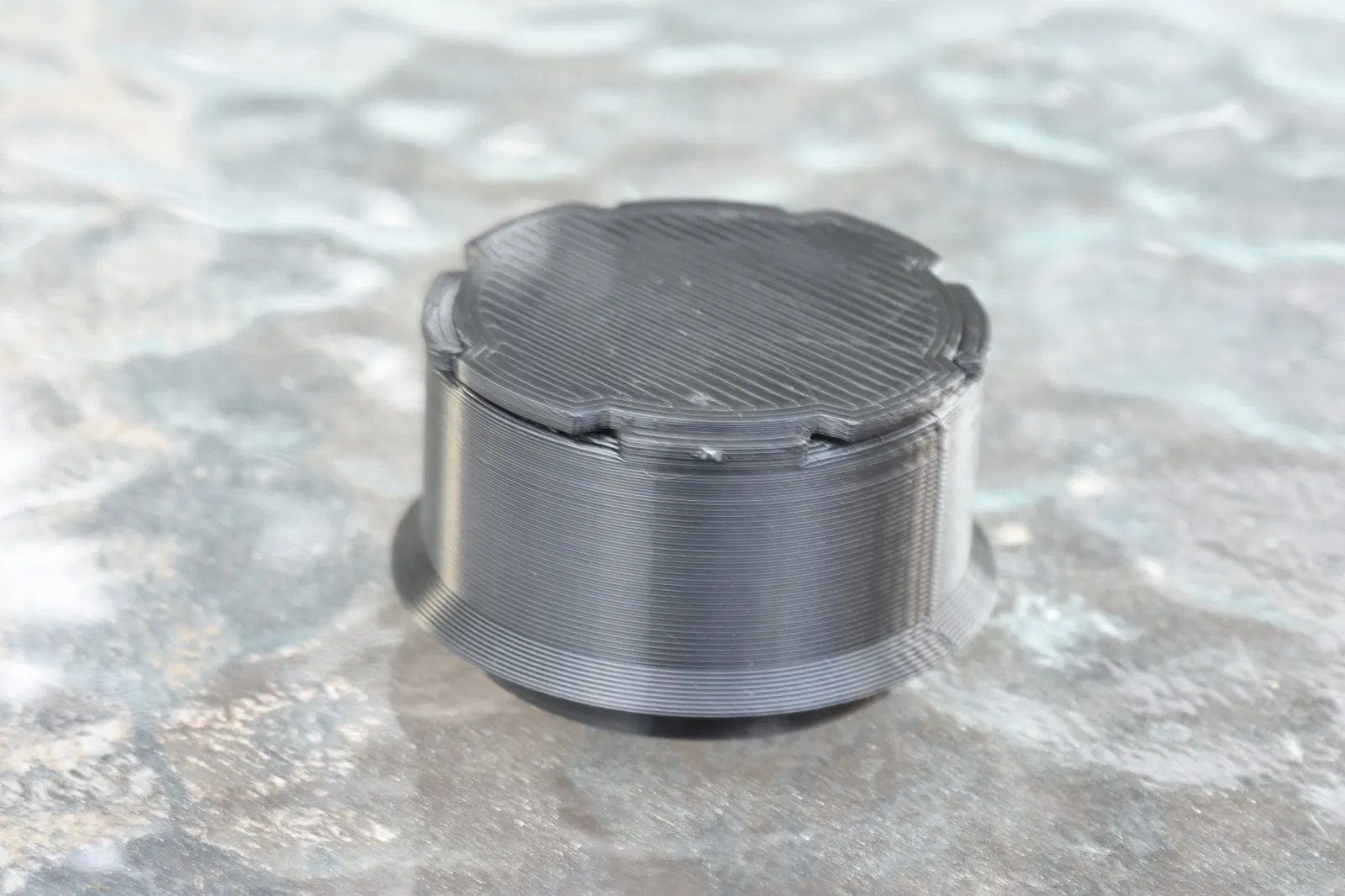

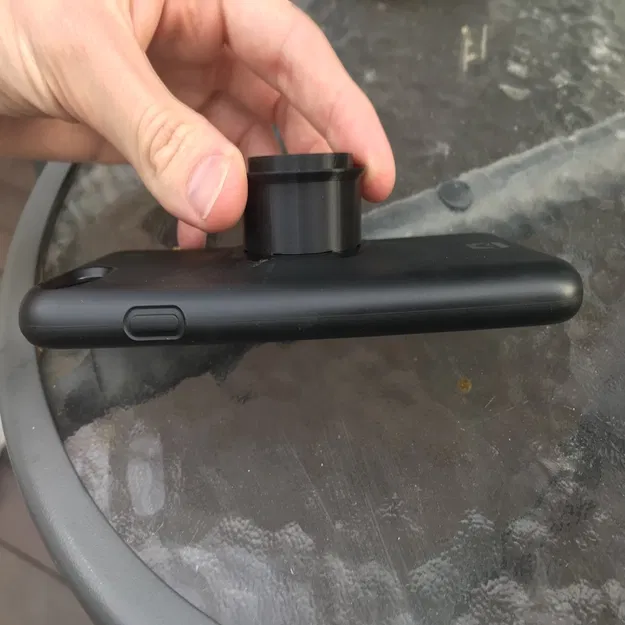

Đây là một ngàm kết nối với ốp lưng Quadlock. Nó hoạt động giống như ngàm Quadlock mà bạn có thể mua, nhưng nó được in ra từ một khối duy nhất, vì tôi đã tích hợp lò xo trực giao từ BYU để làm cho nó hoạt động như một cơ cấu đàn hồi.

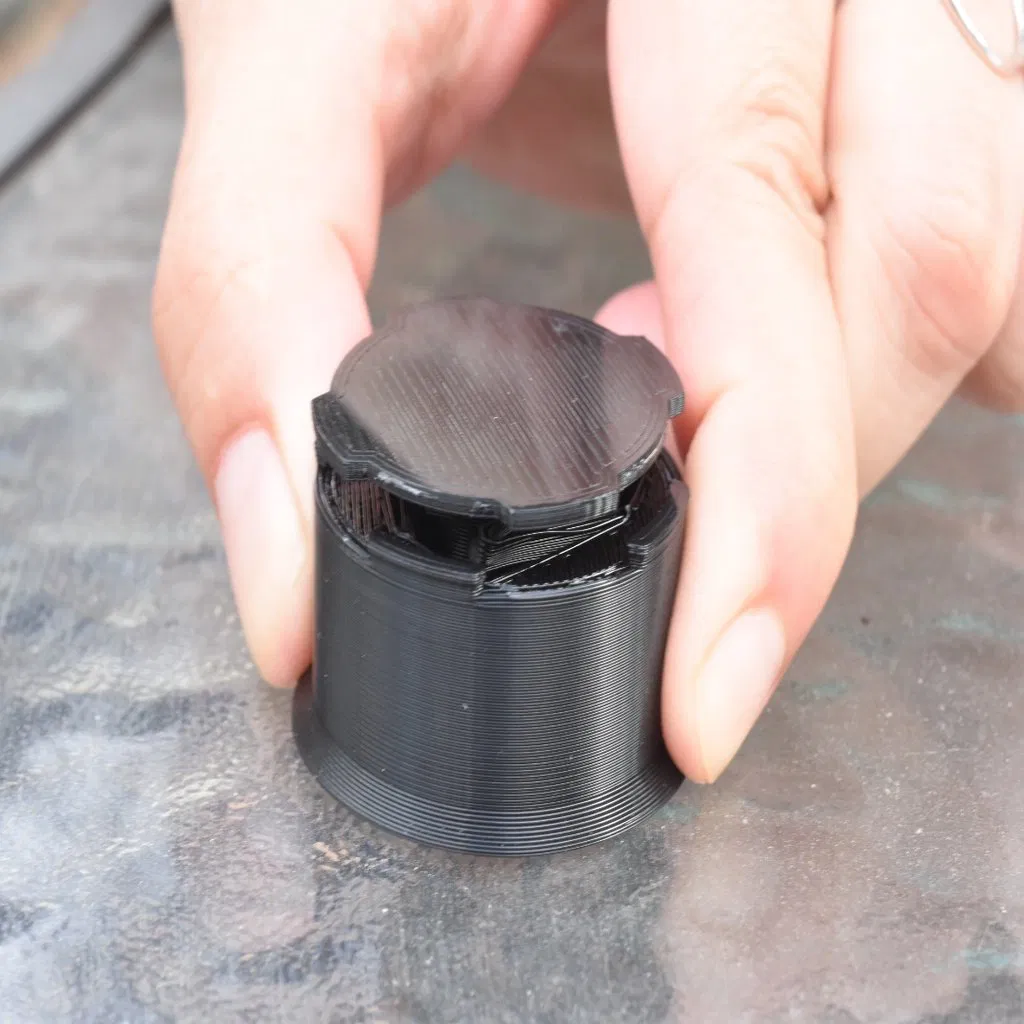

Tôi đã thiết kế nó để có thể in mà không cần hỗ trợ. Sau khi in, bạn có thể cần đặt nó phẳng trên bàn và kéo mạnh vào mặt vát của bộ phận bên ngoài để tách nó ra khỏi bộ phận bên trong.

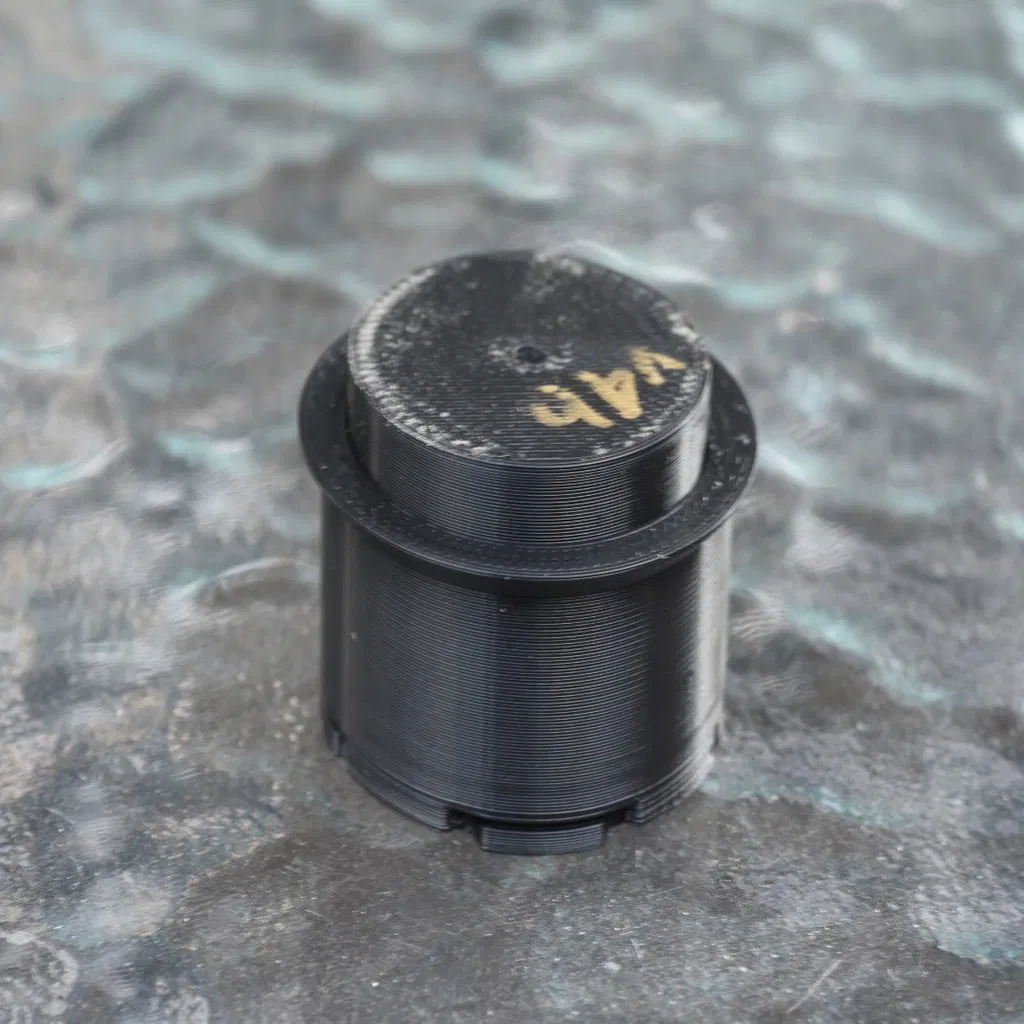

Nó có một lỗ để vừa vít M3 ở mặt sau nếu bạn muốn gắn nó vào cái gì đó, nếu không bạn có thể sử dụng băng dính hai mặt để dán nó lên bề mặt.

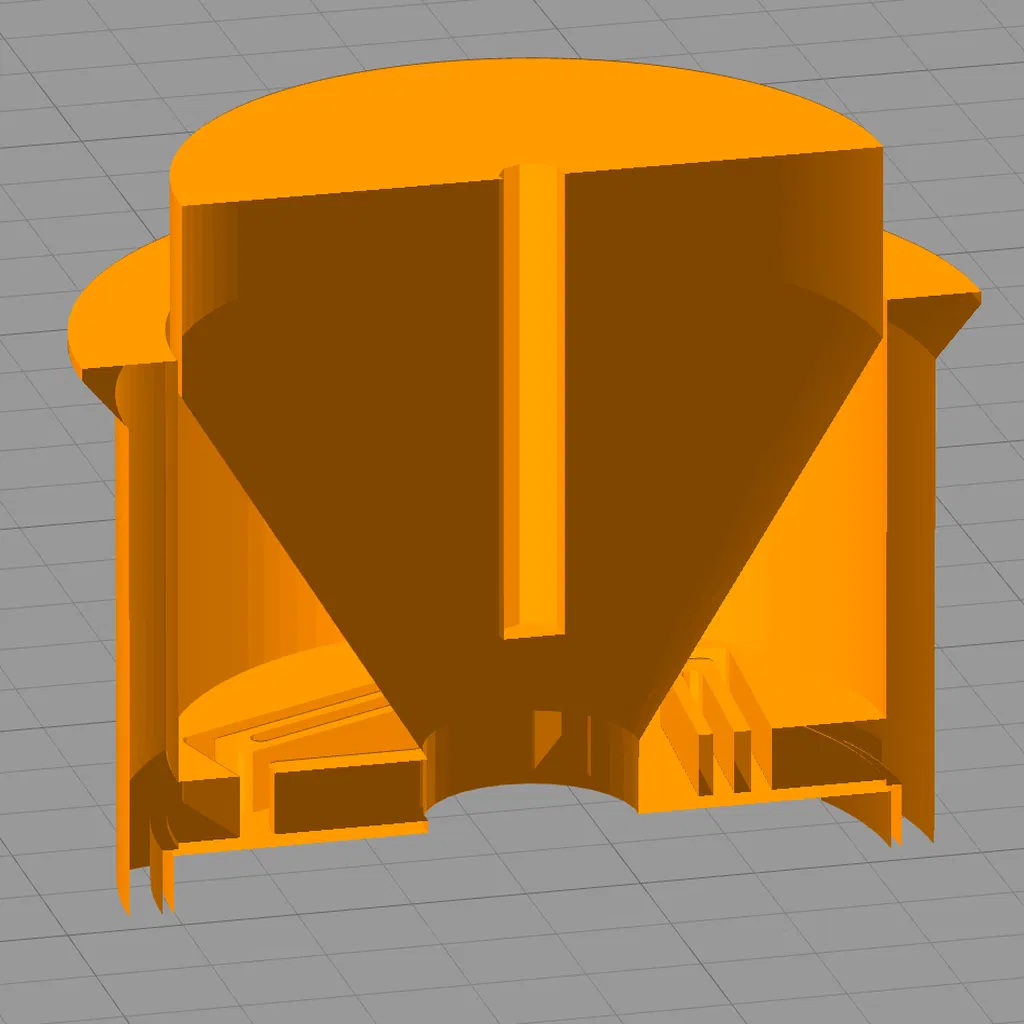

Nếu bạn muốn thực hiện bất kỳ sửa đổi nào, tệp STP đã được bao gồm.

Chúc bạn vui vẻ!

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

CR-10

Vỉ nướng (Rafts):

Không

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Ruột (Infill):

15%

Nhựa in: eSun PLA+ Đen

Ghi chú:

Nhiệt độ bàn in 60°C
Nhiệt độ đầu đùn 205°C
Tốc độ in 60mm/s
Đảm bảo các đường bao ngoài áp dụng cài đặt bắc cầu.

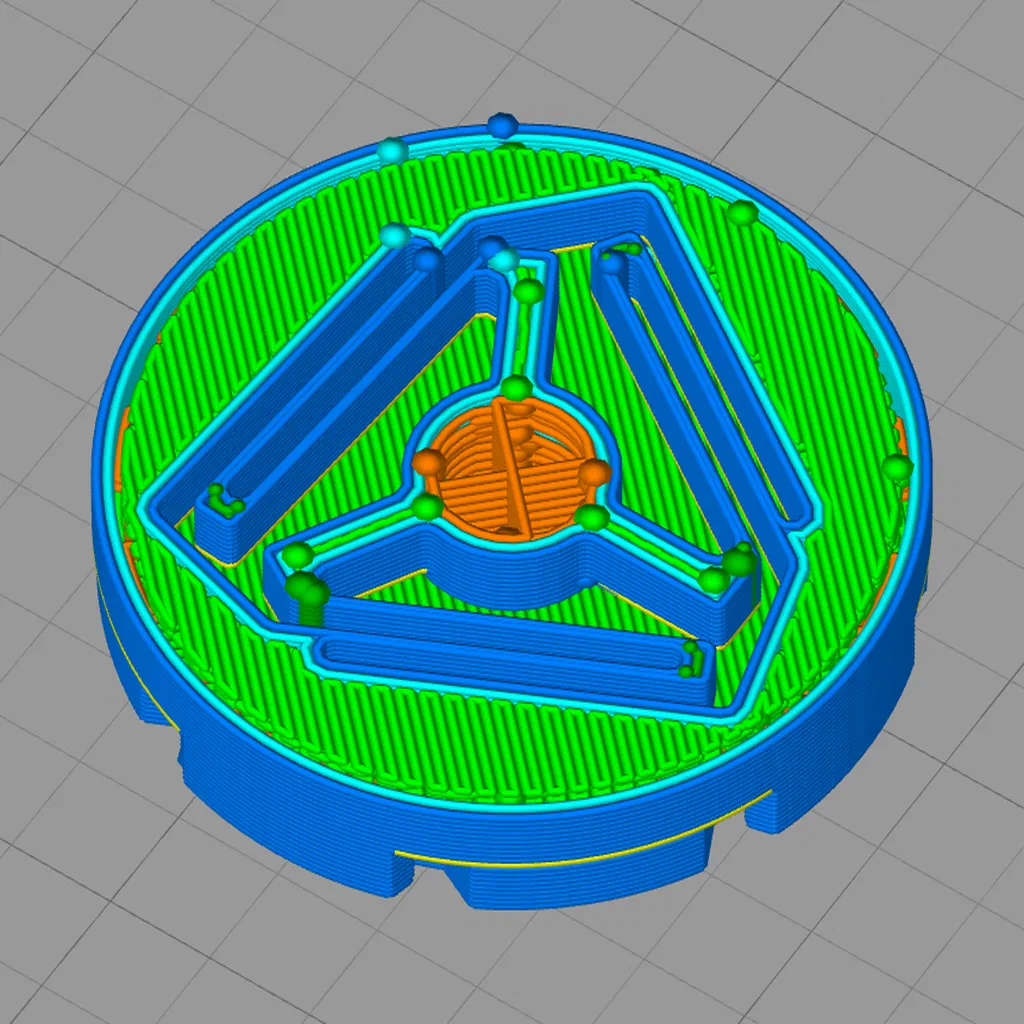

Xem hồ sơ in S3D đính kèm để biết thêm cài đặt.
