Puck Quadlock có cơ cấu khóa (-ĐANG HOÀN THIỆN-)

Thông tin:

dung sai giữa các phần: 0,2mm

Gắn nam châm đúng vị trí và đúng chiều/polarity để chúng hút nhau

Nam châm dùng (5x2mm) từ V3: https://www.amazon.de/gp/product/B07T13H3R5/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Changelog 03.05.2024

• thêm version 4
  • các version cũ vẫn còn online
  • đổi định dạng chính sang .3mf (giờ mỗi part chỉ nằm trong 1 file)
  • file in (printfiles) sẽ lên sớm
• version mới:
  • thiết kế lại để cơ cấu có thể trượt vào từ phía dưới → đổi hướng đặt nam châm (kích thước nam châm giữ nguyên)
  • bỏ nắp (giờ liền khối với quadlock puck)

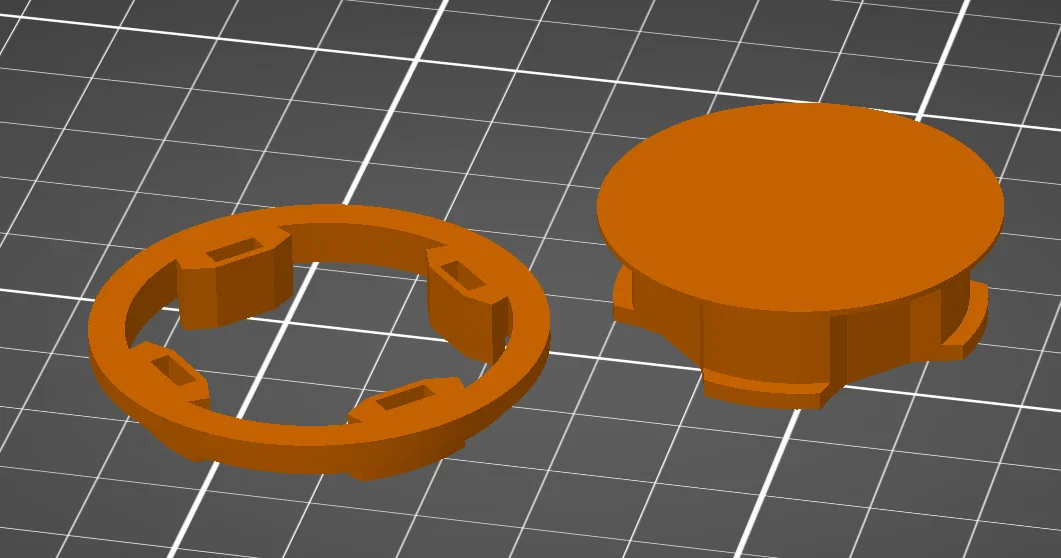

  • khuyến nghị in theo hướng như trong hình và chỉ dùng support trên printbed ( !! tránh support kiểu tree !! )

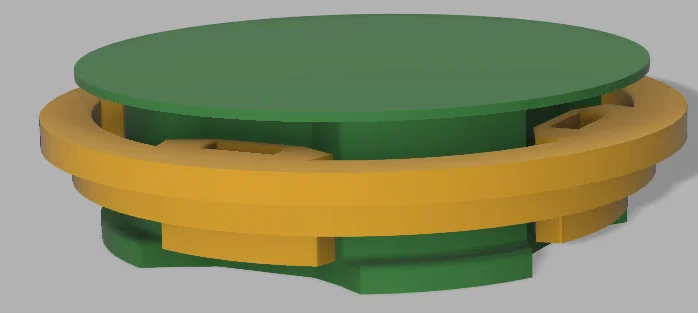

  • phân chia part giống các version trước:
    • part 1 (màu xanh lá)
      • quadlock puck
    • part 2 (màu vàng)
      • lock mechanism
• ý tưởng trong tương lai:
  • thêm một đoạn xoay (twist) trong lock mechanism để đổi hướng nam châm về “bình thường”
    vì hiện tại nam châm giữ không được chắc lắm và cảm giác khi mở khóa bị kiểu mềm/mushy (không đã)

Changelog 19.04.2024

• thêm version 3
  • các version cũ được đổi tên:
    • V1: bản đầu tiên thực tế không hoạt động được
    • V2: tên mới cho V1.5 (đuôi v11 cũ)
• version mới:
  • phân chia part giống như V2:
    • part 1 (màu xanh lá)
      • quadlock puck
    • part 2 (màu vàng)
      • lock mechanism
    • part 3 (màu đỏ)
      • lid để giữ 2 part còn lại dính với nhau
  • đổi kích thước nam châm sang 5x1 mm
    • lý do: để nhỏ gọn hơn
    • trong một lỗ sẽ có 2 viên nam châm
      • tổng cộng cần 16 viên nam châm cho 1 puck
    • link Amazon: https://www.amazon.de/gp/product/B07T13H3R5/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
  • nắp (lid) cũ vẫn tương thích với version mới
• thêm printfiles
  • Infill: 5%
  • layer height: 0,3mm
  • tốc độ in được tăng lên một chút
  • Vật liệu: PLA
    • nozzle: 215-200°C
    • bed: 70°C
• roadmap:
  • thêm cơ cấu trượt để xoay nắp vào trong puck

Changelog 13.04.2024

• thêm version 1.5
  • version cũ vẫn để online để so sánh khác biệt
• version mới có 3 part
  • Teil_1 (màu xanh lá)
    • quadlock puck
  • Teil_2 (màu vàng)
    • lock mechanism
  • Teil_3 (màu đỏ)
    • lid để giữ 2 part còn lại dính với nhau
• thêm hướng in khuyến nghị trong ảnh
• file Fusion sẽ được đăng kèm ở bản cuối (nếu bản này chưa phải bản cuối)
